Durchflussmessumformer

NivuFlow 600

Artikel Nr. NF6-0

Durchflussmessung für vollgefüllte Rohre

Ermöglicht hochgenaue Durchflussmessungen mittels Ultraschall-Laufzeitdifferenzverfahren (Transit Time) mit Rohrsensoren oder berührungslos mit Clamp-On-Sensoren. Bis zu 4 Messpfade.

Beschreibung
  • Bewährte Ultraschall-Laufzeitdifferenzmessung
  • Ein- oder Mehrpfadmessung, bis 32 Messpfade mit Erweiterungsmodulen

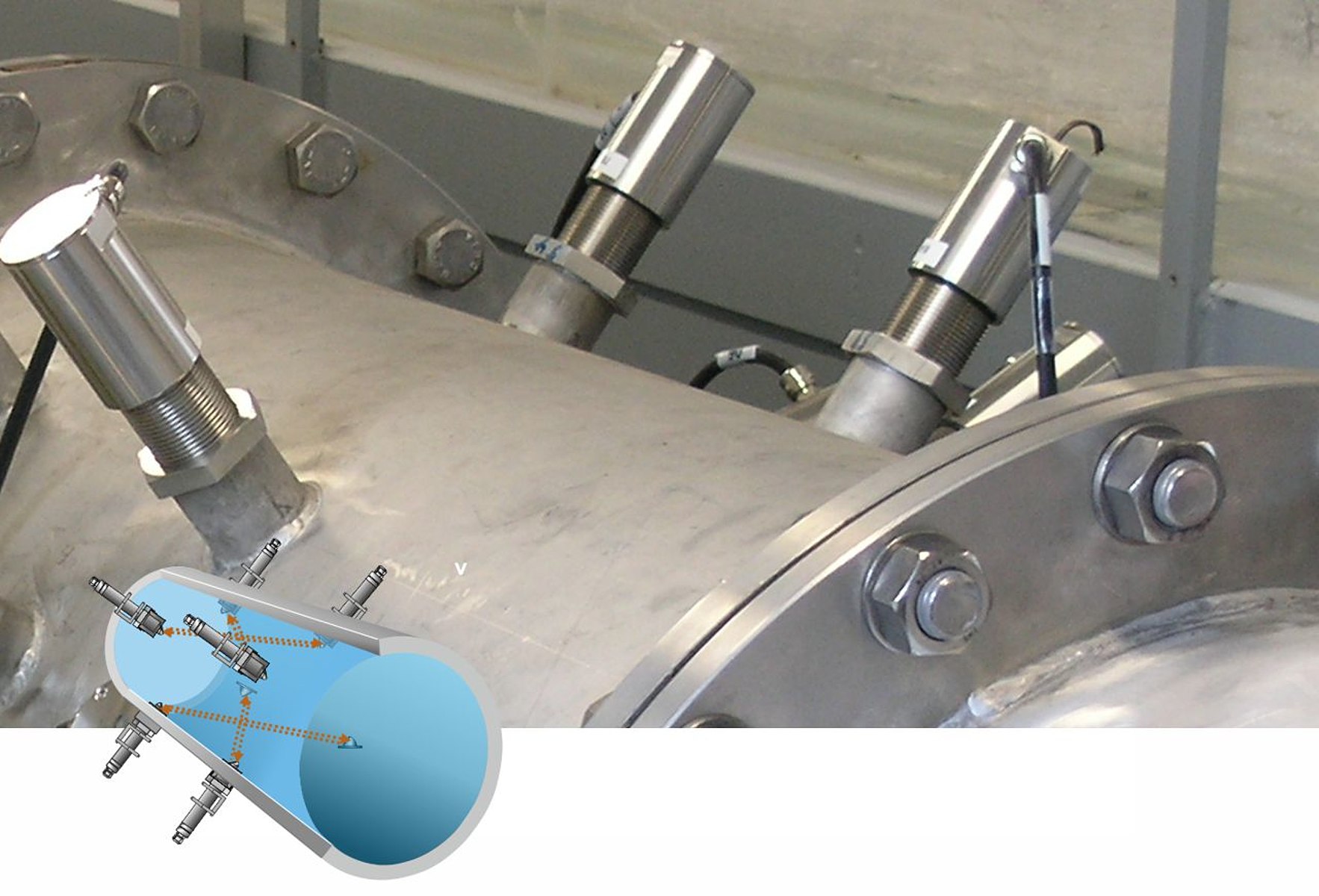

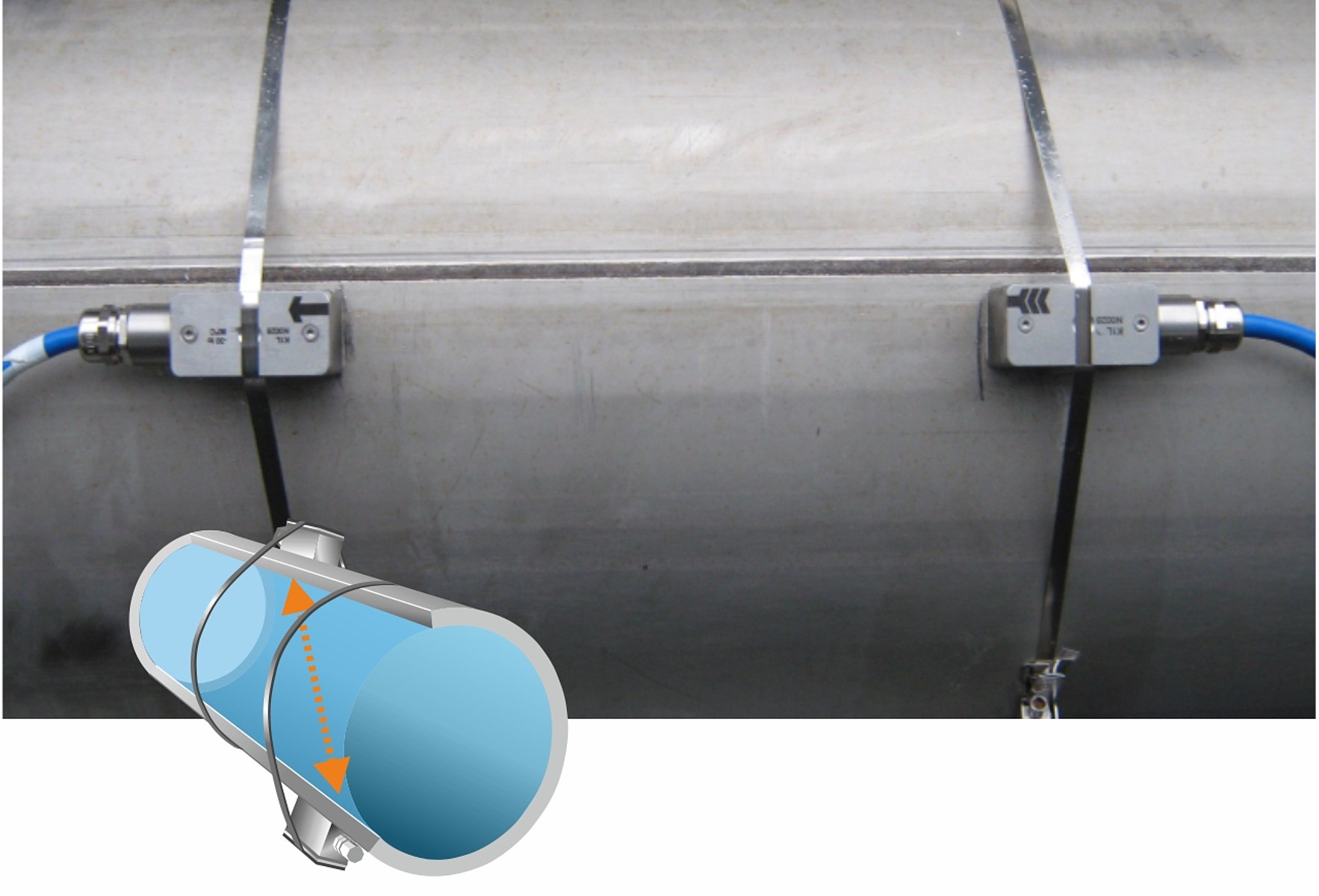

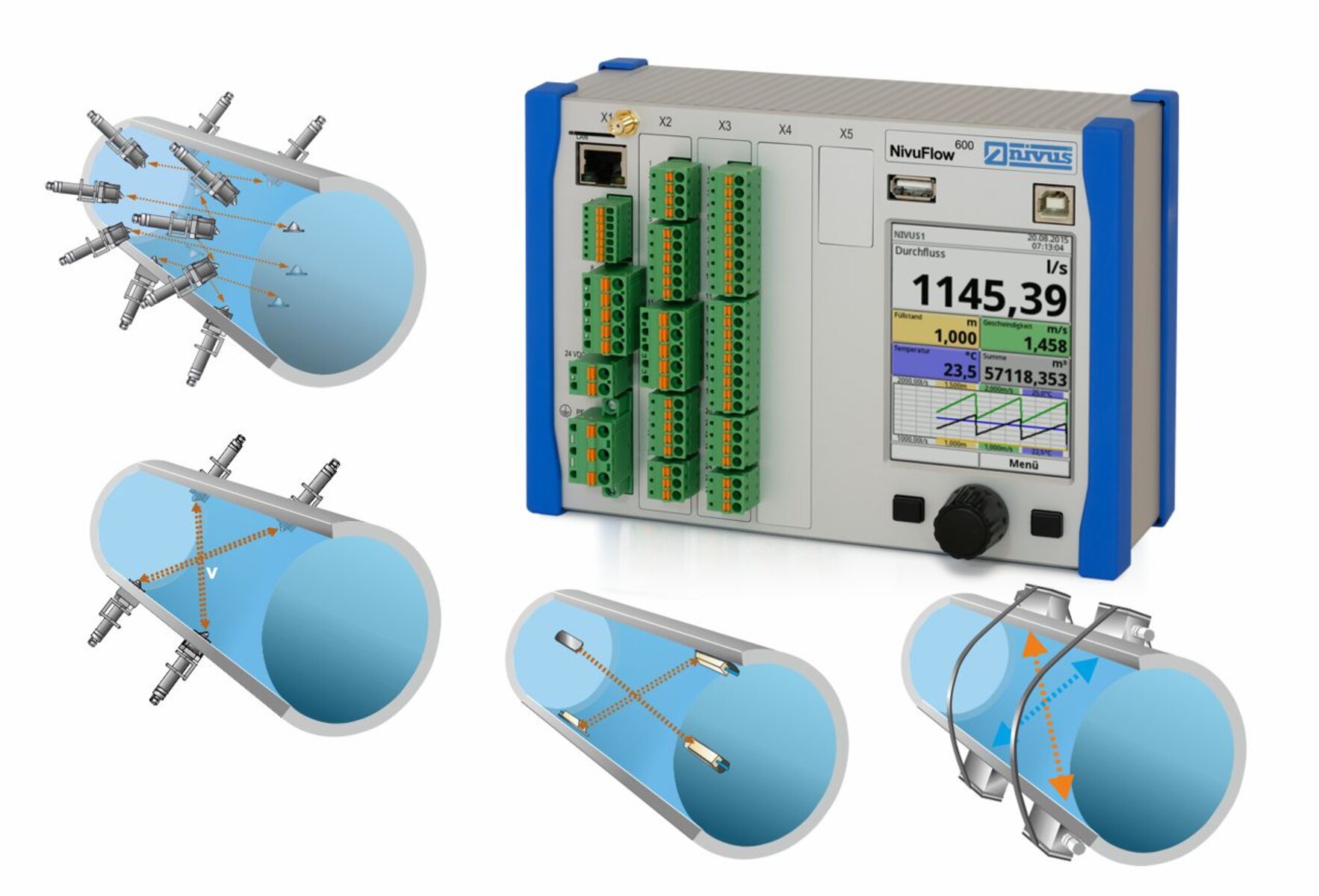

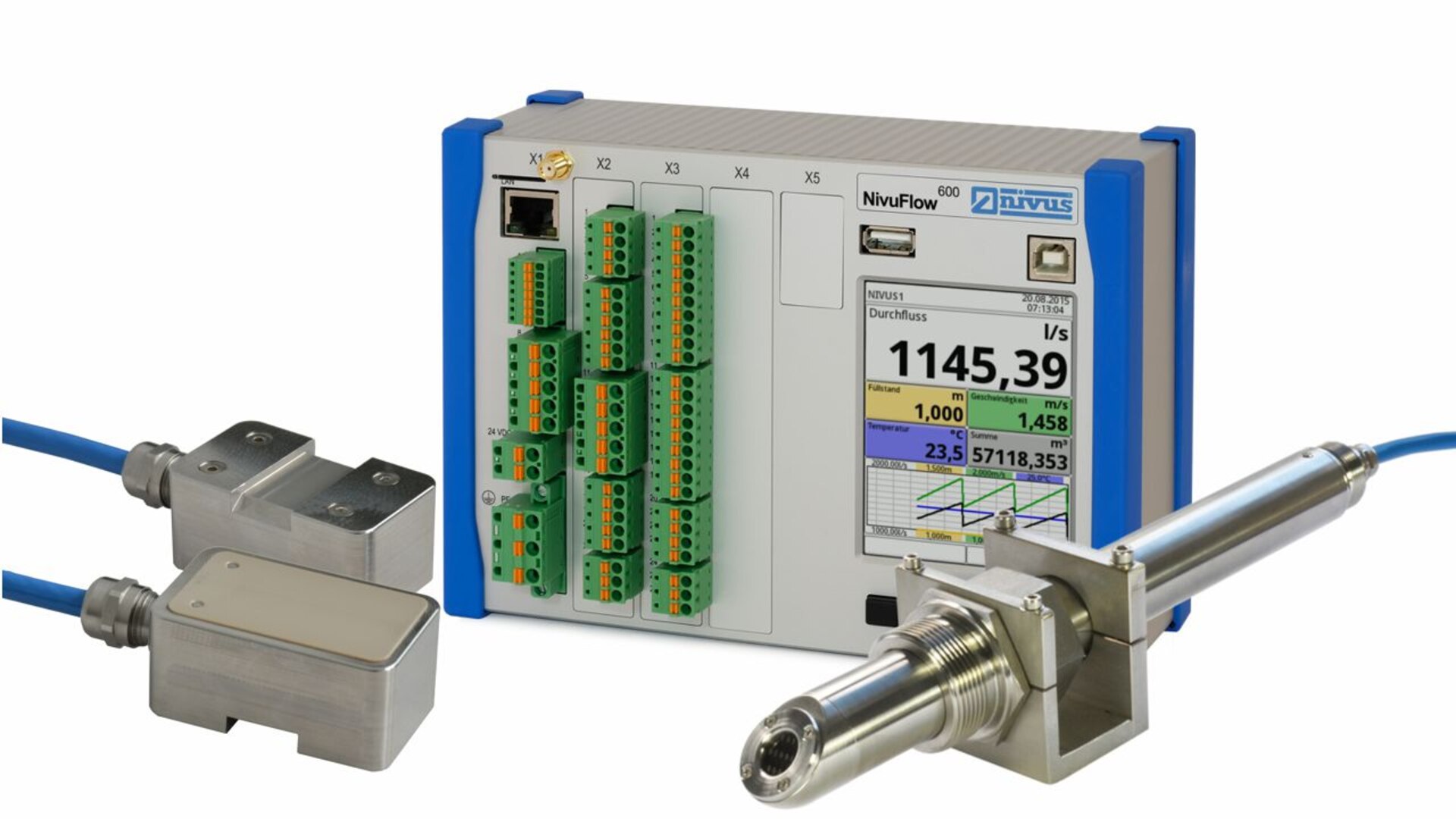

  • Durchflussmessung mit Rohrsensoren, Keilsensoren oder  berührungslos mit Clamp-On-Sensoren
  • Einfache Montage - ohne Prozessunterbrechung
  • Einfache Inbetriebnahme durch menügestützte Sensorausrichtung
  • Intuitives, modernes Bedienkonzept für schnelle und einfache  Inbetriebnahme und Diagnose vor Ort
  • IP68 Feldgehäuse verfügbar
  • IoT-Ready mit weltweiter 4G-Anbindung für höchste Verfügbarkeit und digitale Services
  • Energiesparender Zyklusbetrieb für autarke Systeme



Allgemeine Beschreibung

Das NivuFlow 600 Messsystem wurde speziell für die Durchflussmessung in vollgefüllten Rohren entwickelt. Für höchste Genauigkeitsansprüche kann das System mit bis zu 32 Messpfaden betrieben werden. Die Installation für die Messung im Medium sowie berührungslos benötigt keine Prozessunterbrechung. Das System eignet sich zur Erfassung von Durchflüssen in Flüssigkeiten, wie Trinkwasser, Brauchwasser, Abwasser oder Rücklaufschlamm. Bei Messungen von Rücklaufschlamm empfehlen wir eine Testmessung.

Durchflussmessung auf höchstem technischen Niveau

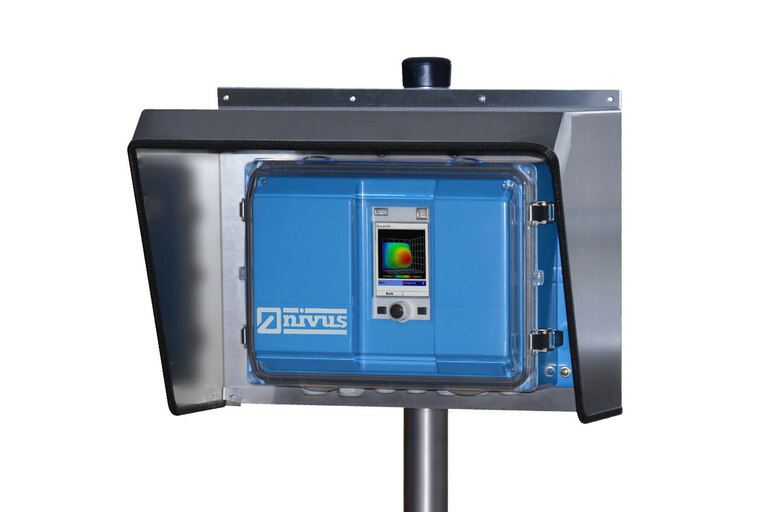

Das kompakte Gehäuse zur Hutschienenmontage eignet sich zum platzsparenden Einbau in Schaltschränken. Für den Einsatz in rauen Umgebungsbedingungen gibt es ein spezielles Feldgehäuse. Das große, bei Tageslicht leicht ablesbare Display ermöglicht die schnelle und einfache Einrichtung des Durchflussmesssystems. Ebenso bietet es erweiterte Diagnosemöglichkeiten und erlaubt die tiefer gehende Analyse des laufenden Prozesses direkt vor Ort.

Die Menüführung und die Berechnungen wurden von Grund auf neu an die Messbedingungen angepasst. Die Verwendung zukunftssicherer Protokolle und vielfältiger Kommunikations- und Anbindungsmöglichkeiten eröffnet dem Betreiber einen großen Spielraum für die Einbindung des Messsystems in übergeordnete Systeme, wie z.B. SCADA- oder Prozessleitsysteme.



Typische Anwendungen für den NivuFlow 600

  • Stationäre Messungen für Hydropower-Anlagen, Frisch- und Brauchwassernetzen usw.
  • Rohrbruchüberwachungen
  • Bewässerungssysteme (Mengenverteilung und Abrechnung)
  • Kühlwasser führende Zu- und Abläufe bzw. Kreislaufsysteme
  • Industrie: Prozess- und Brauchwasser u.v.m.
  • Pumpenüberwachung und -überprüfung

Das Messverfahren

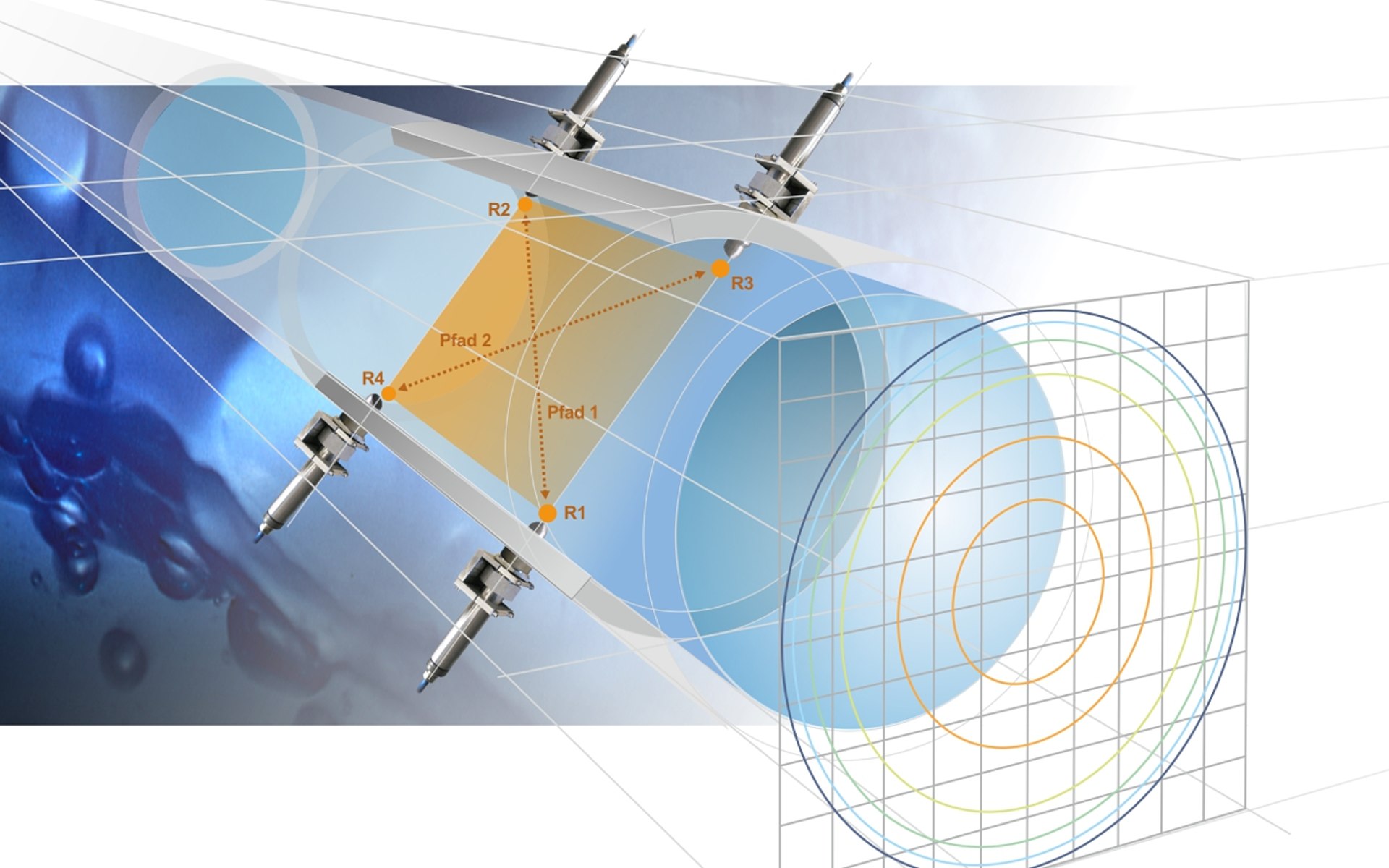

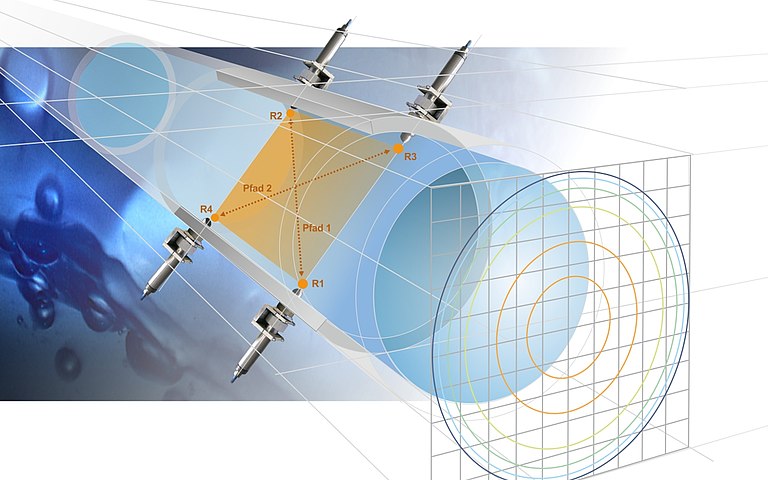

Das Messprinzip des NivuFlow 600 beruht auf der Erfassung der Laufzeit von Ultraschallsignalen zwischen zwei Sensoren (A und B).
Dabei ist die Signallaufzeit in Fließrichtung t kürzer als die Signallaufzeit entgegen der Fließrichtung t2 . Die Differenz dieser beiden Laufzeiten ist proportional zur mittleren Fließgeschwindigkeit entlang des Messpfades vM.

Die mittlere Querschnittsgeschwindigkeit vA wird von NivuFlow 600 aus den gemessenen Pfadgeschwindigkeiten vM berechnet und kann direkt angezeigt werden. Der Durchfluss wird im vollgefüllten Rohr durch die allgemeine Kontinuitätsgleichung berechnet:

Q= A • vA

A= Querschnittsfläche

v = mittlere Fließgeschwindigkeit im Querschnitt

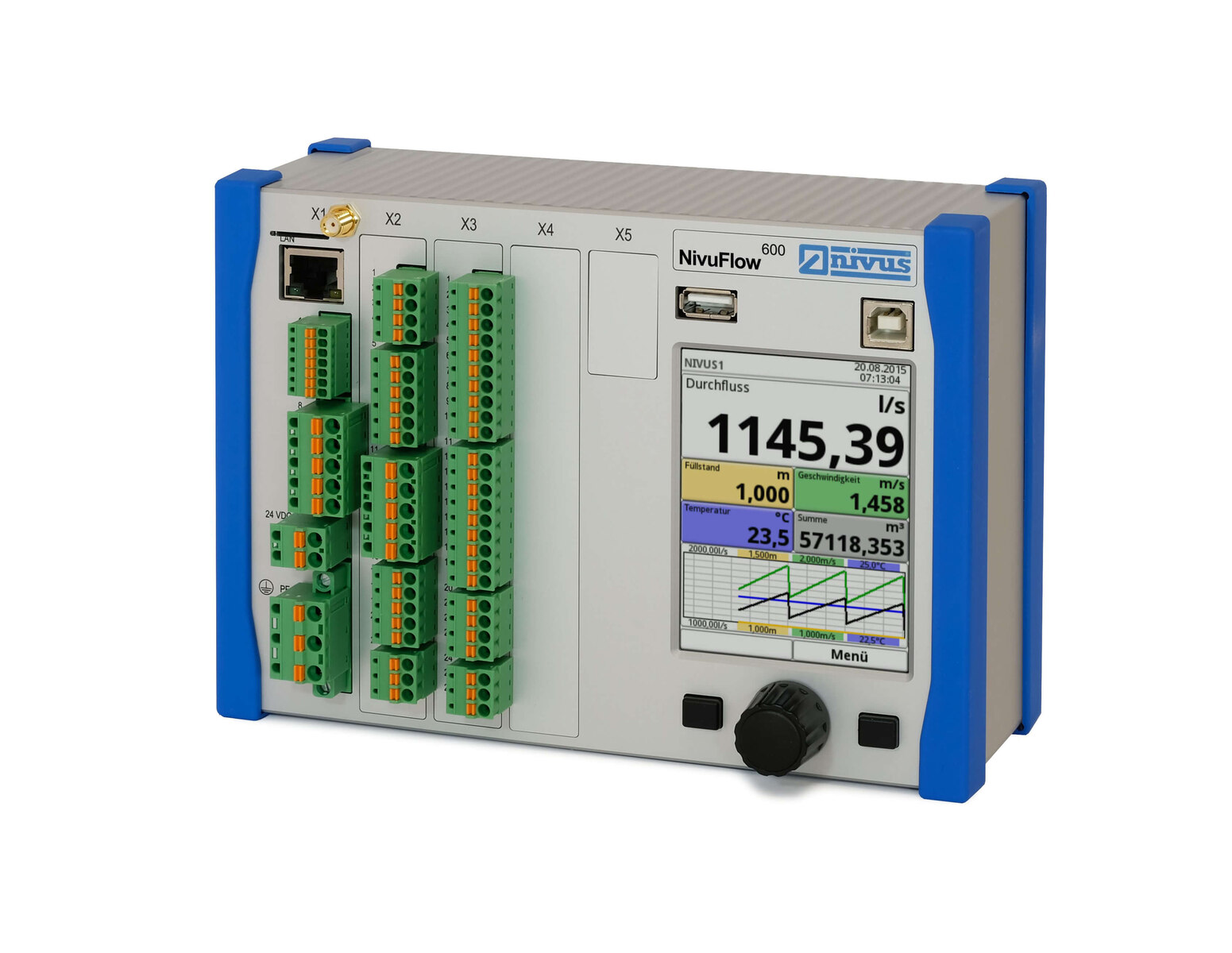

Der Nivu Flow 600 Messumformer

Die intuitive Einhandbedienung und das helle, hochauflösende Farbdisplay ermöglichen eine schnelle, einfache und kostensparende Inbetriebnahme vor Ort. Zusätzliche Eingabegeräte oder Software sind nicht notwendig.



Von überall direkt vor Ort

  • Integrierter Datenlogger für hohe Datensicherheit
  • Datenabruf jederzeit von jedem Ort via Webportal
  • Einrichtung und Parametereinstellung online möglich
  • Schnelle und umfassende Ferndiagnose der gesamten Messstelle



Technische Daten
Technische Daten
Leistungsaufnahme

1 Relais angezogen, 230 V AC: (gerundet) 14 W

Gewicht

ca. 1150 g

Lagertemperatur

-30 °C bis +80 °C

max. Luftfeuchtigkeit

80%, nicht kondensierend

Anzeige

240 x 320 Pixel, 65536 Farben

Bedienung

Dreh-Druckknopf, 2 Funktionstasten, Menü in Deutsch, Englisch, Französisch u.a.

Anschluss

Stecker mit Federkraftklemmen

Eingänge

1x (Typ T2) 4-20 mA mit 12 Bit Auflösung für Datenspeicherung von externen Geräten, Bürde 91 Ohm

1x (Typ T2) digitaler Eingang

Ausgänge

1x (Typ T2) 0/4-20 mA, Bürde 500 Ohm, 12 Bit Auflösung

1x (Typ T2) Relais (Wechsler), belastbar bis 230 V AC/2 A (cos j 0,9), Mindestschaltstrom 10 mA

Datenspeicher

intern 1.0 GB über USB-Stick frontseitig auslesbar

Kommunikation

• Modbus TCP über Netzwerke (LAN/WAN, Internet)

• Modbus RTU über RS485 oder RS232

• Ethernet TCP/IP

Anzahl der Messpfade

1

Technische Änderungen vorbehalten.

Downloads

Prospekt NivuFlow 600

Ermöglicht hochgenaue Durchflussmessungen mittels Ultraschall-Laufzeitdifferenzverfahren (Transit Time) für vollgefüllte Rohre

Betriebsanleitung "Durchflussmessumformer NivuFlow 600 / NivuFlow 600 WS" (Rev. 04)

Technische Beschreibung Datenübertragung - Ergänzung zur Betriebsanleitung Rev01

NIVUS Datenübertragung der Geräte NivuFlow 550, 600, 650, 7550, Energy Saver und NivuParQ 850 - Ergänzung zur jeweiligen Betriebsanleitung

Technische Beschreibung "NIVUS Modbus TCP/RTU" Rev.04

Technische Beschreibung "Ex-Trennmodul pXT0 - Laufzeit"

Konformitätserklärung Durchflussmessumformer stationär NivuFlow 6xx

Konformitätserklärung "Erweiterungsmodule NFE- ..."

Konformitätserklärung "Durchflussmessumformer stationär mit internem 2G/3G/4G Modem zur Datenfernübertragung NivuFlow 6xx""

NivuFlow 6-..

Konformitätserklärung "Passives Ex-Trennmodul pXT0"



Ausschreibungstext NivuFlow 600
