Überspannungsschutz

Überspannungsschutz-Geräte

Artikel Nr. BSL0 DP; BSL0 EP; BSL0 SP

effiziente Messgeräte- und Sensorenschutz

Überspannungsableiter DataPro, SonicPro und EnerPro – hochbelastbar und optimal auf Sensoren und Messumformer abgestimmt. Maximale Betriebssicherheit bei kleiner Baugröße.

  • Aufrastbar auf Hutschiene
  • Ableitstrom bis 20.000 A
  • Fail-Safe Verhalten

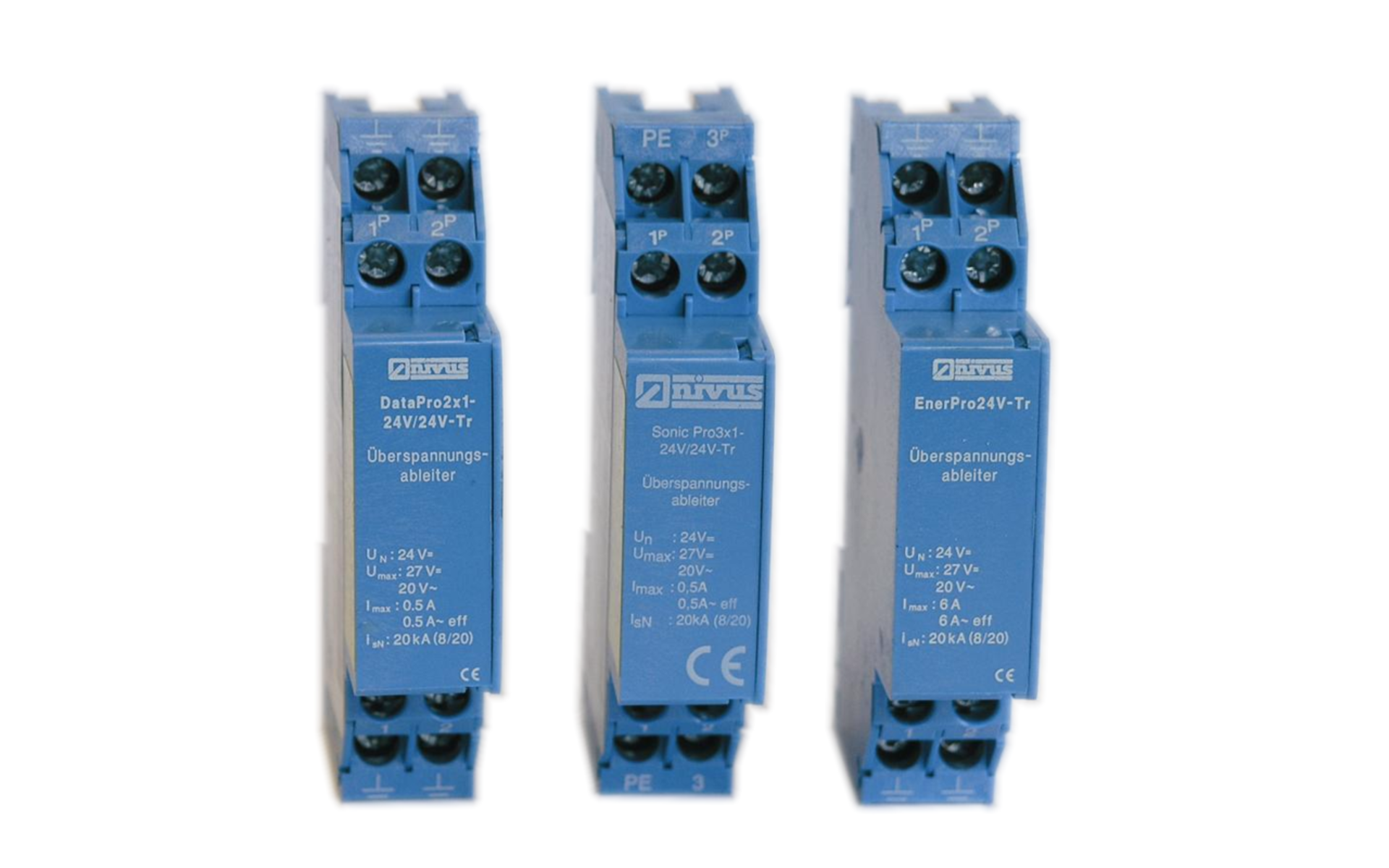

Überspannungsableiter DataPro 2x1 und SonicPro 3x1

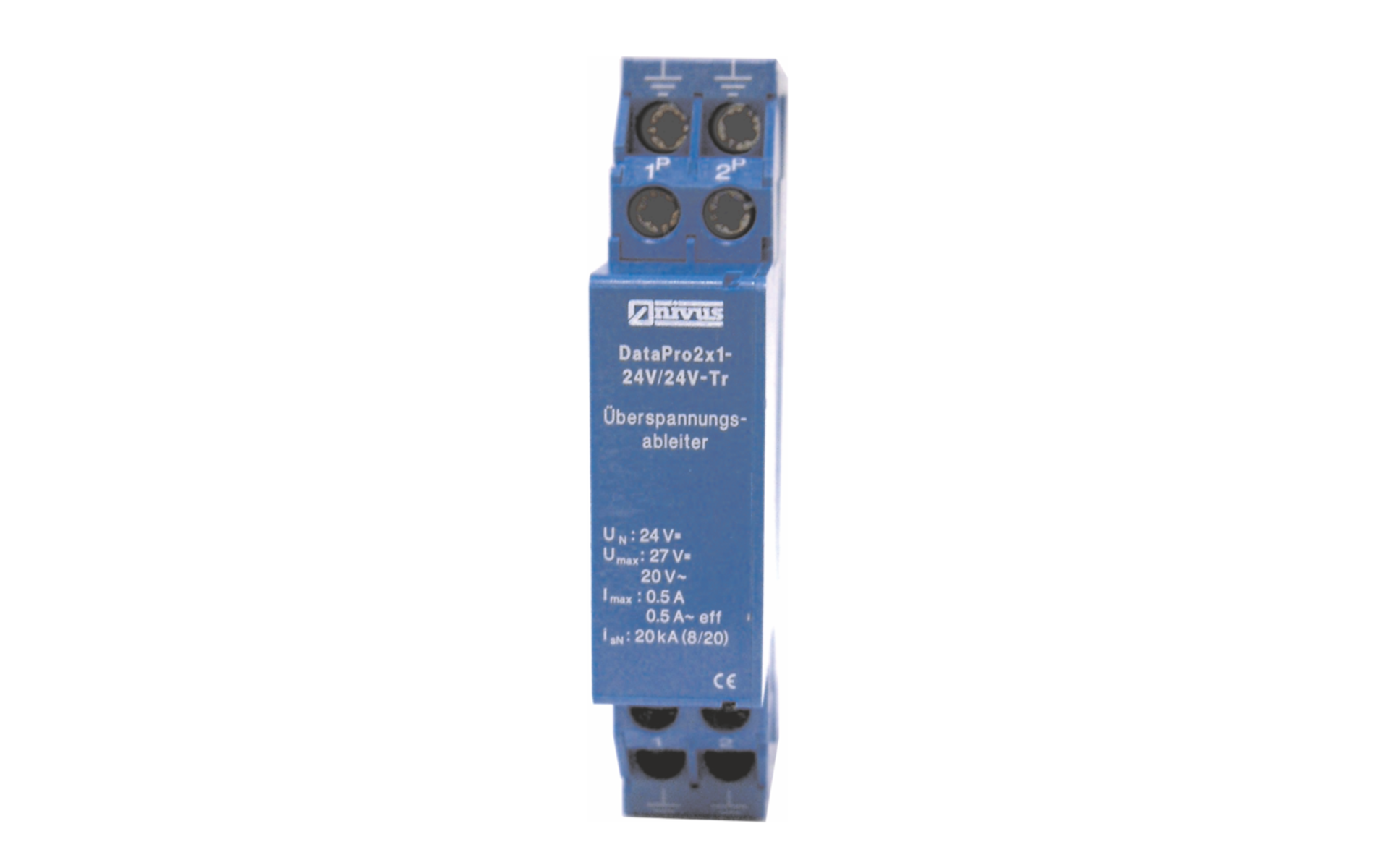

Die Überspannungsableiter DataPro 2x1 und Sonic Pro 3x1 dienen dem sicheren und dauerhaften Schutz empfindlicher Elektronik am Ende von Daten-, Mess- und Steuerleitungen mit 12 / 24 V DC zum Schutz der Sensoren und Messumformer.

Sie sind in der Lage, Sensoren und Messumformer wirksam vor den Auswirkungen einer Überspannung zu schützen.

Überspannungsableiter EnerPro für Spannungsversorgung

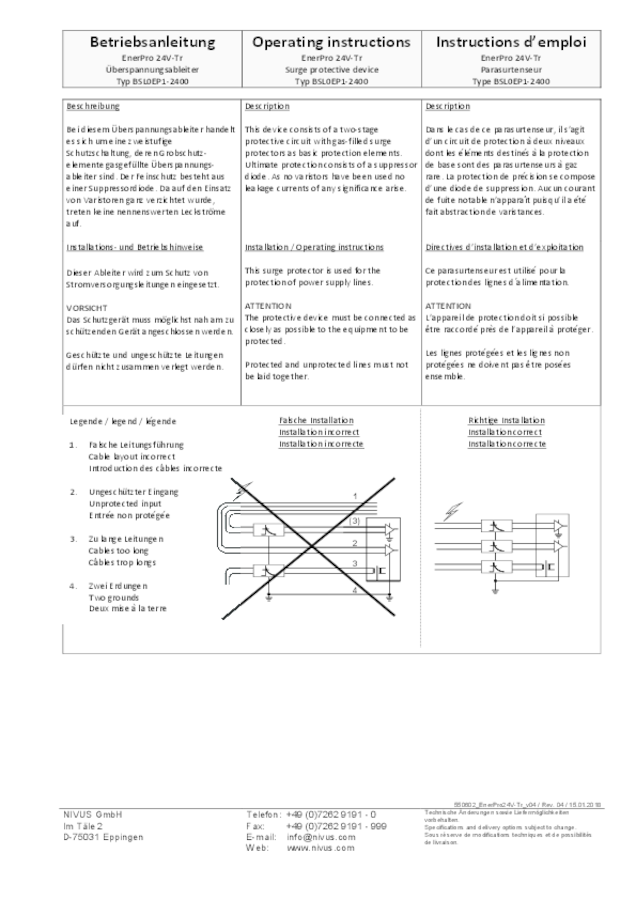

Der EnerPro 1-24 Tr ist ein Überspannungsableiter für 24 V DC Versorgungsspannungen. Er dient zum Schutz von einseitig geerdeten Verbrauchern mit einer Stromaufnahme bis 6 A.

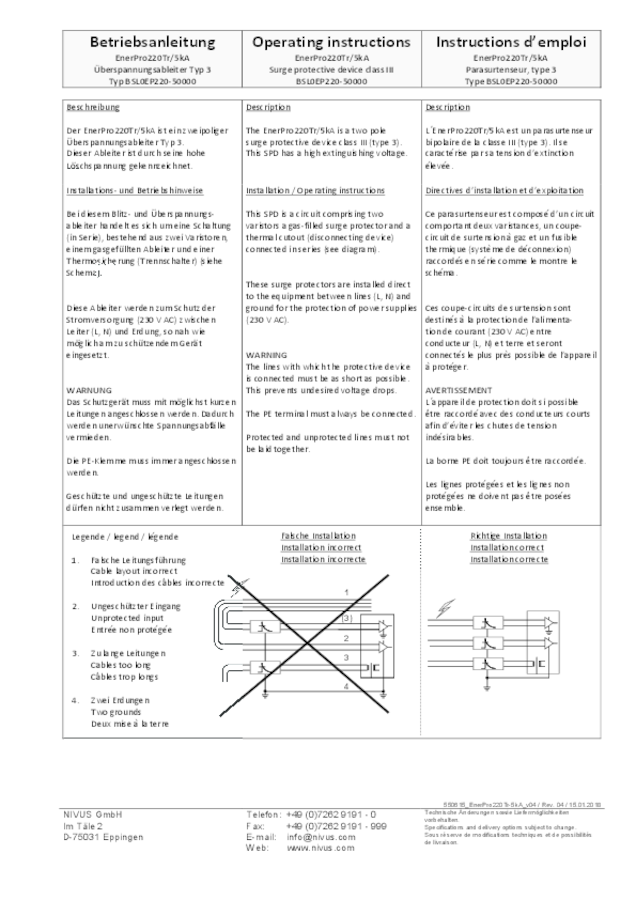

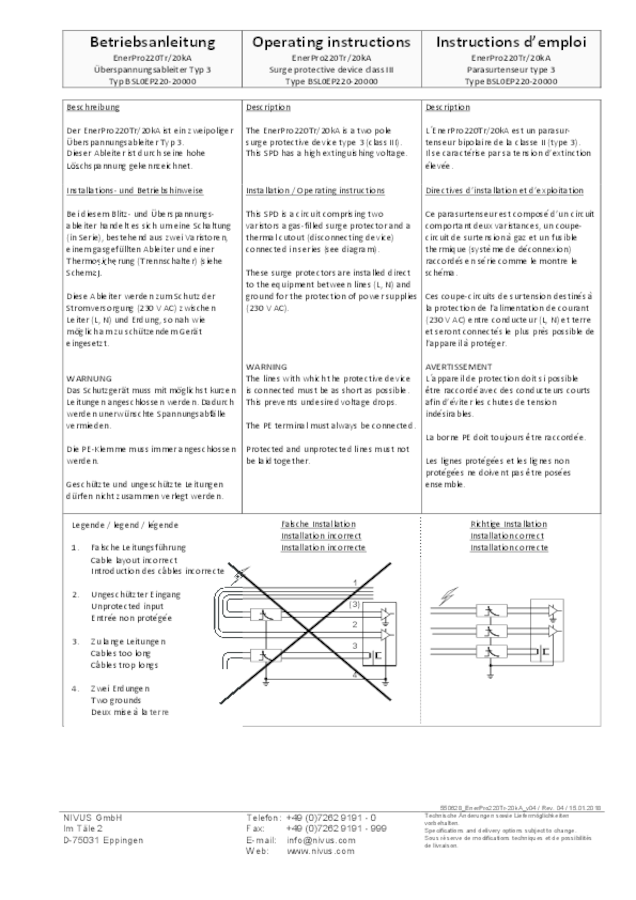

Der EnerPro 220 Tr dient zum Schutz von einseitig geerdeten Verbrauchern mit Spannungsversorgung  von 230 V AC mit einer Stromaufnahme bis maximal 16 A.

Die beiden baugleichen Geräte sind problemlos auf Normhutschienen aufrastbar.

Im Innern enthalten sie eine zweistufige Schutzschaltung. Der Grobschutz wird mittels gasgefülltem Überspannungsableiter realisiert. Der Feinschutz besteht ausschließlich aus Filter - und Suppressordioden. Da auf den Einsatz von Varistoren vollständig verzichtet wurde treten keine nennenswerten Leckströme auf. Dadurch ist eine Fernüberwachung oder regelmäßige Prüfung überflüssig.

Die hohe Belastbarkeit mit 20 kA Ableitstrom garantiert eine lange Lebensdauer und hohe Betriebs-sicherheit der Überspannungsableiter.

Durch die Fail-Safe-Dioden entfällt ein Überprüfungsrythmus des Blitzschutzes. Im Fehlerfall bilden die Dioden einen Kurzschluss.

Datenblatt Überspannungsschutz

Hochbelastbare Überspannungsableiter für einen effizienten Messgeräte- und Sensorenschutz

Technische Daten DataPro, EnerPro und SonicPro

Technische Daten Überspannungsableiter



Ausschreibungstext Überspannungsschutz

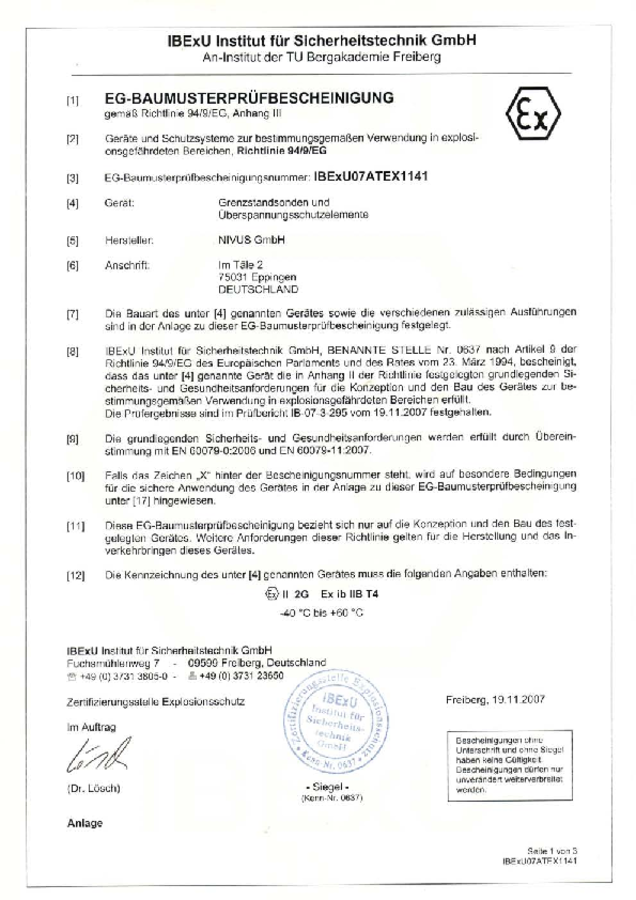

EU Baumusterprüfbescheinigung Überspannungsschutzgeräte

EU Konformitätserklärung "EX" DataPro, SonicPro

EX-Überspannungsschutzgeräte DataPro, SonicPro

EU Konformitätserklärung Überspannungsschutzgeräte EnerPro, DataPro, SonicPro

Betriebsanleitung SonicPro3x1-24V-24V-Ex

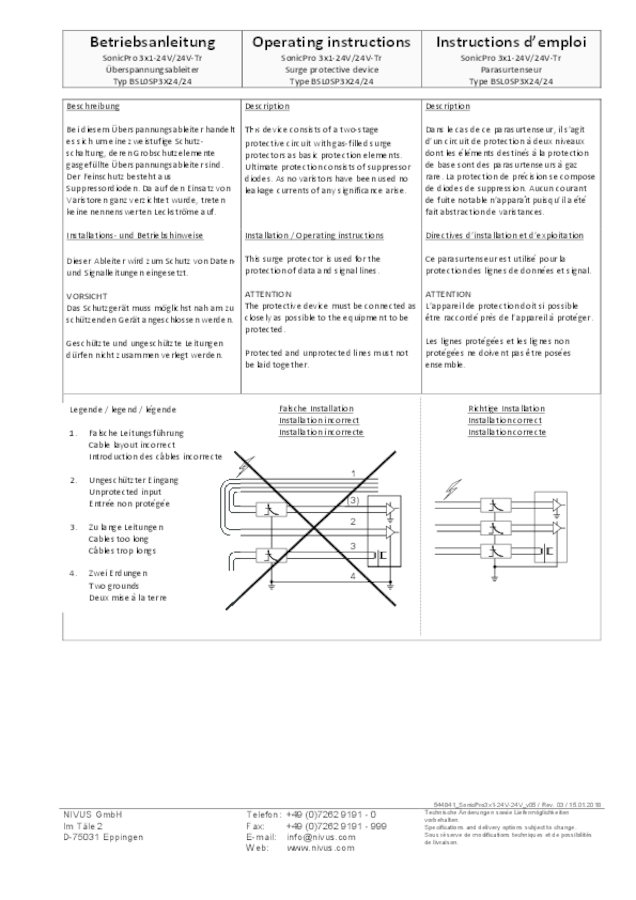

Betriebsanleitung SonicPro3x1-24V-24V

Betriebsanleitung DataPro2x1-24V-24V-Tr_Ex

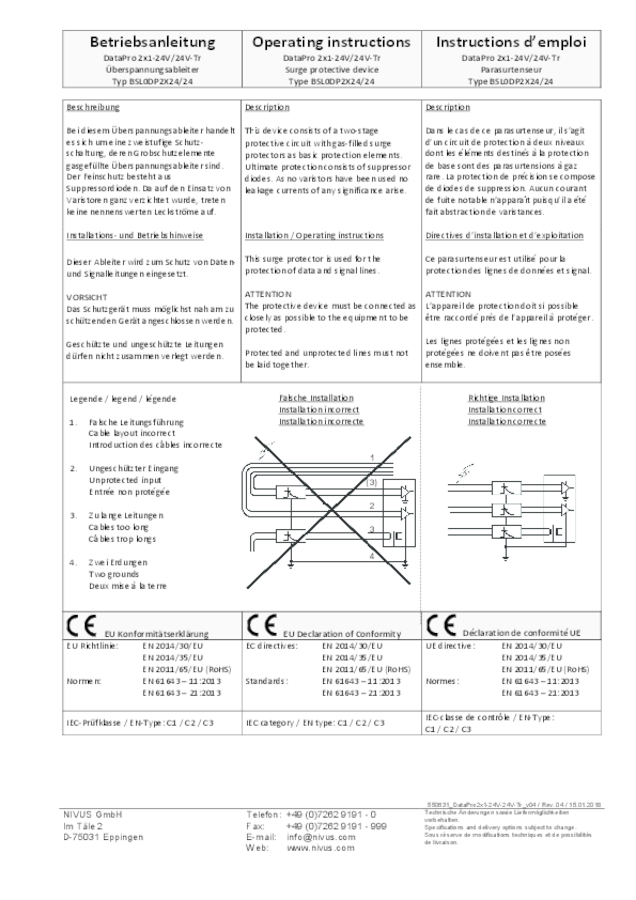

Betriebsanleitung DataPro2x1-24V-24V-Tr

Betriebsanleitung DataPro2x1-12V-12V-11xH-Tr_Ex

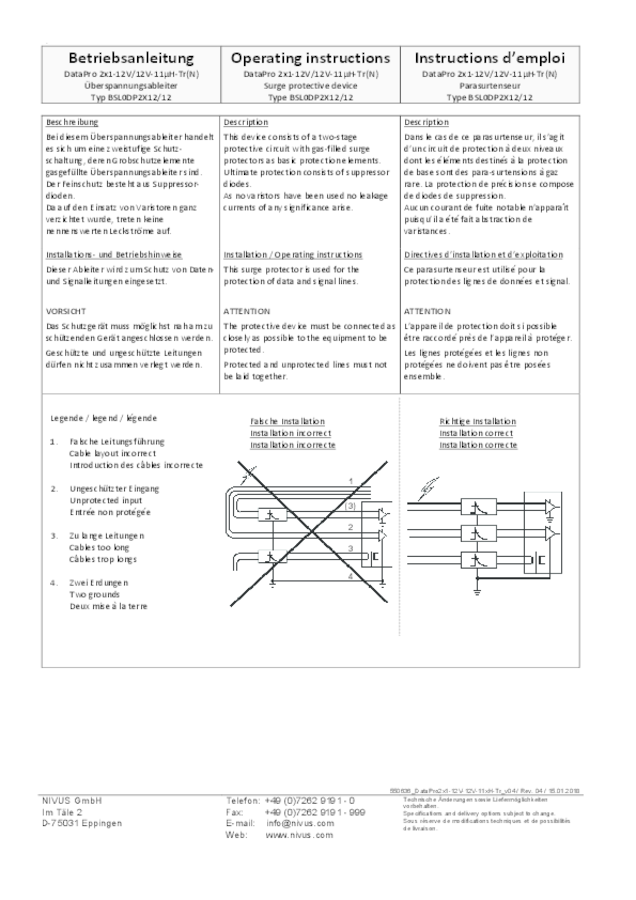

Betriebsanleitung DataPro2x1-12V-12V-11xH-Tr

Betriebsanleitung DataPro 2x1-12V-12V_0.3Ohm-Tr
