Partikelkonzentration-Messsysteme (AFS)

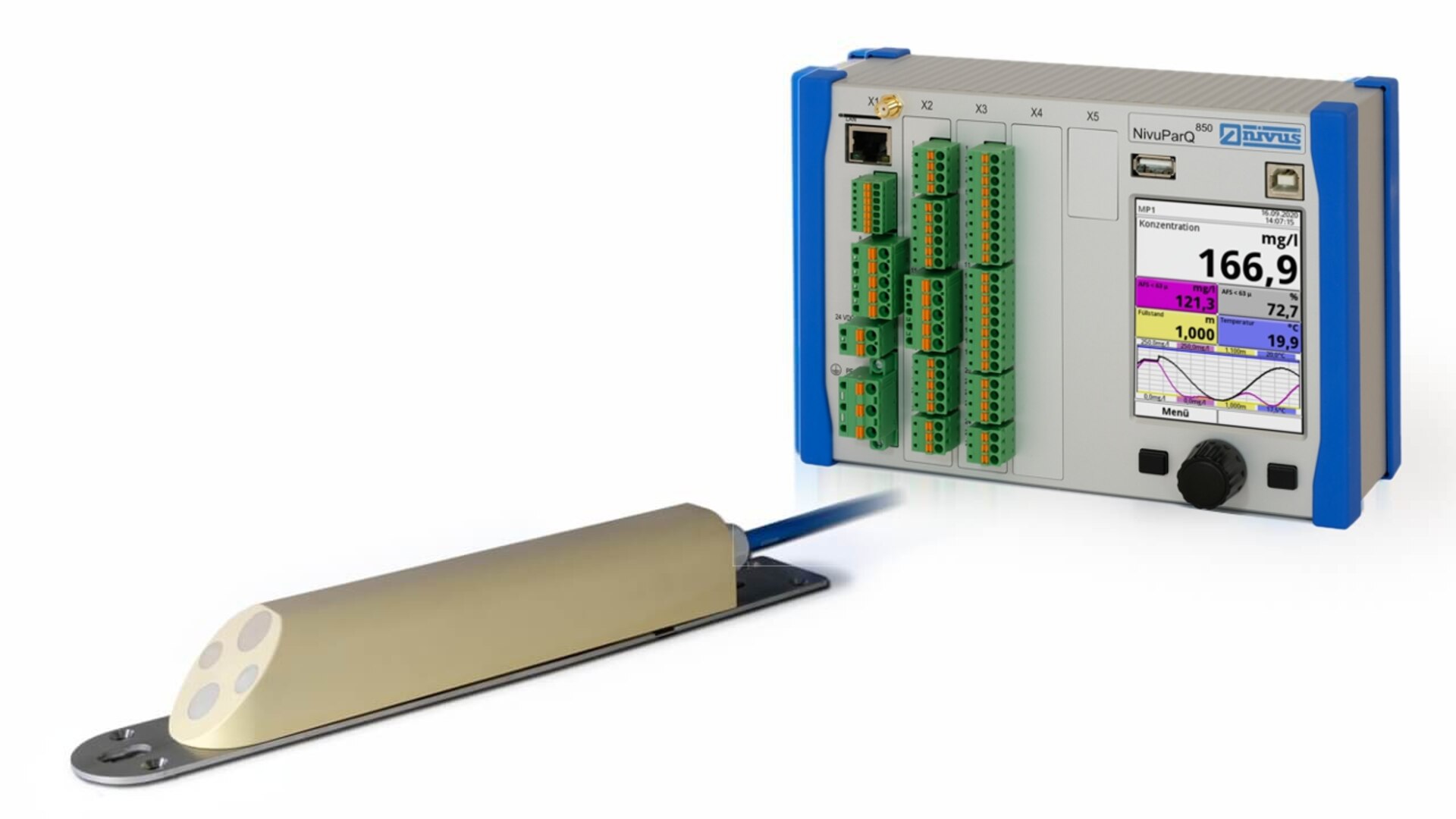

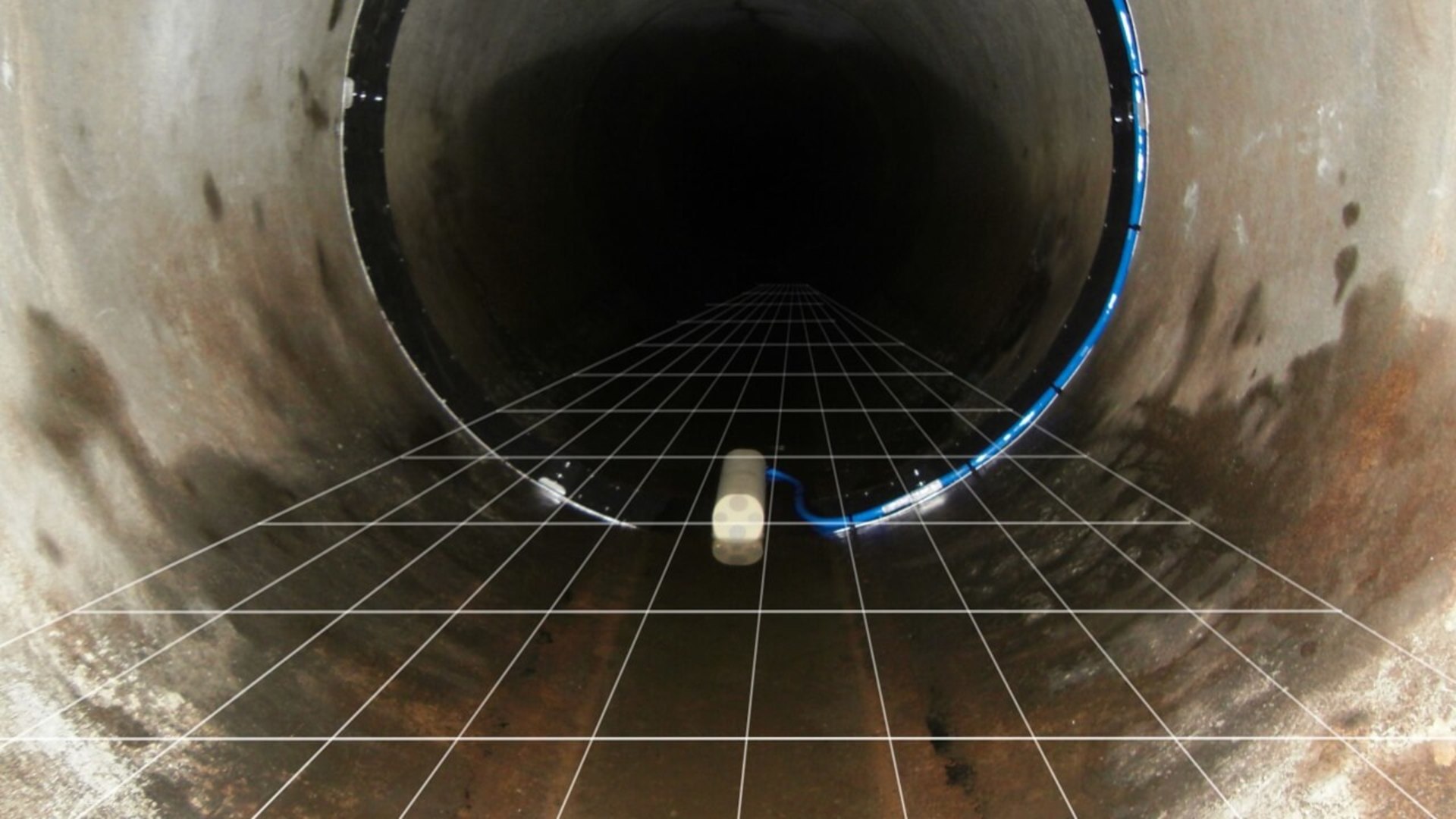

NivuParQ 850

Artikel Nr. NP8-5

Kontinuierliche Feststoffkonzentrationsmessung mit dem Parameter AFS (Abfiltrierbare Stoffe) auf Multi-Echo-Basis.

Partikelkonzentrationsmessung

kontinuierlich. wartungsfrei. einfach. messen.

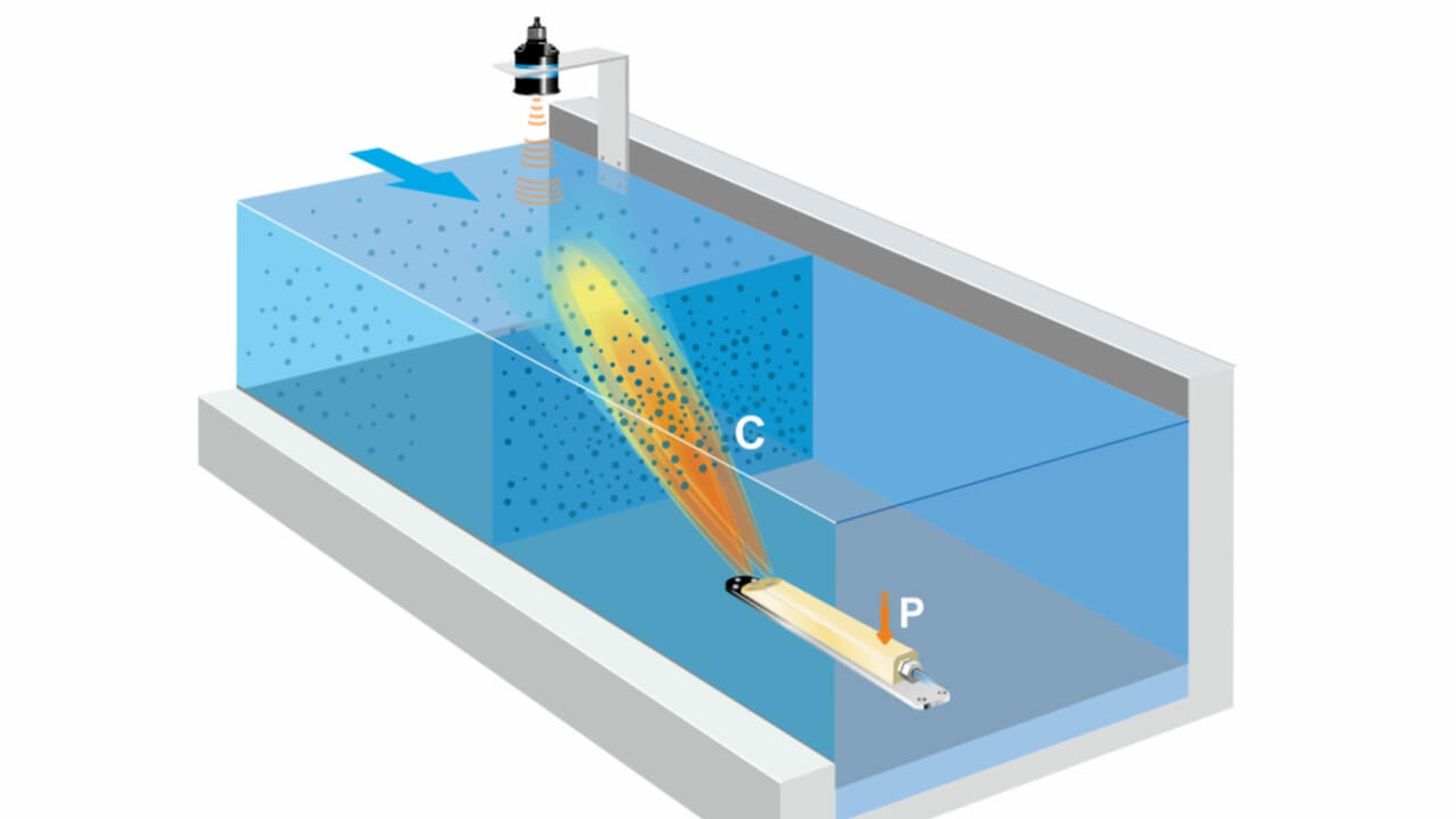

Die Ermittlung von Feststoffkonzentrationen mit dem Parameter AFS (Abfil­trierbare Stoffe) wird durch gesetzliche Anforderungen immer mehr in den Fokus gestellt. Mit NivuParQ 850 können Sie auf einfache Weise dauerhafte Partikelkonzentrationsmessung (AFS-äquivalent) in Regen- und Mischwasser, sowie in Fließgewässern vornehmen. Das wartungsarme System wird in teil- und vollgefüllten Gerinnen, Kanälen und Rohren unterschiedlichster Geometrien und Abmessungen eingesetzt. Die Messtechnologie basiert auf Ultraschall-Rückstreuung und erfasst mittels komplexer Algorithmen sowohl die Partikelkonzentration (AFS-äquivalent) als auch die Partikelgrößenverteilung (inkl. Feinanteil kleiner 63 µm) im Wasser. In Kombination mit einer Durchflussmessung kann die summierte Fracht ermittelt werden.



Ihre Vorteile

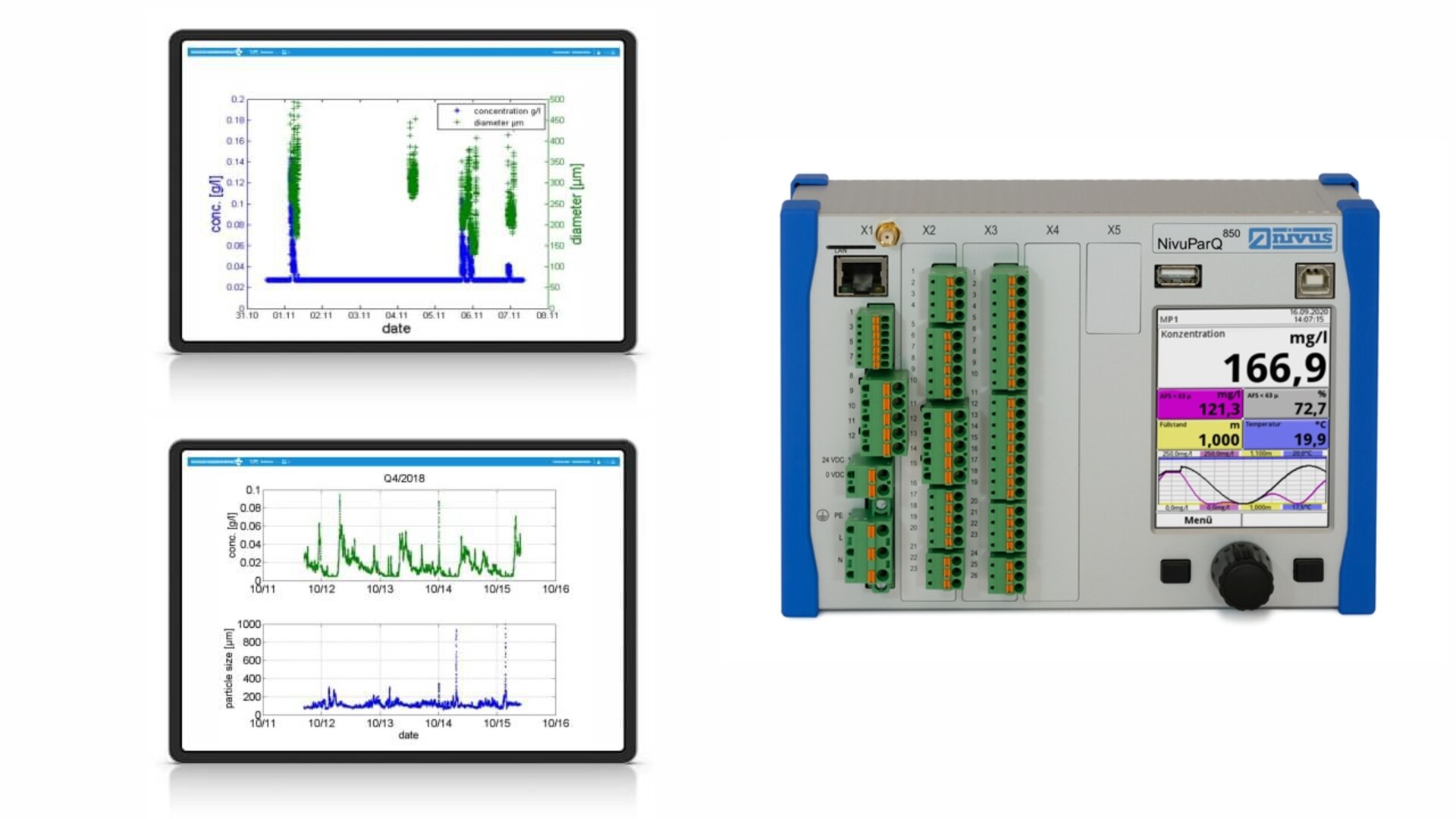

  • Kontinuierliche Messung der Partikelkonzentration (AFS-äquivalent) durch neuartiges Ultraschall-Messverfahren mit Multifrequenz-Echo
  • Ermittlung von 5 Partikelgrößenklassen u. a. mit dem Feinanteil < 63 µm
  • Sehr niedrige Betriebskosten, da keine zeitintensiven Probenahmen mit Laboranalytik benötigt werden
  • Einfache Installation sowie schnelle und einfache Bedienung
  • Wartungsarmes und zuverlässiges Messsystem
  • Geringe Investitionskosten für die Messstelleneinrichtung
  • Zulassung des Messsystems für den Einsatz in explosionsgefährdeten Umgebungen
  • Zusätzliche Messparameter durch integrierte Temperatur- und Füllstandsmessung
  • IoT-Ready mit weltweiter 4G-Anbindung für höchste Verfügbarkeit und digitale Services



Typische Anwendungen

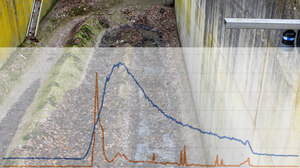

Eine Anwendungsmöglichkeit ist die Messung der niederschlagsbedingten Schmutzfracht in Regenabflüssen. Ebenfalls können Sie mit NivuParQ850 die tatsächliche Rückhaltewirkung von Regenbehandlungsanlagen in Entwässerungssystemen analysieren. Die Messdaten dienen als Grundlage für eine optimale Dimensionierung von Behandlungsbauwerken. Ebenfalls können Sie auf Basis der Partikelkonzentrations-Messdaten Kanalnetze in Trennsystemen in Echtzeit steuern.

Messbedingungen
Mediumtyp clean to slightly polluted water such as stormwater
Mindestfüllstand ≈ 15 cm
Kanalabmessungen Min. DN 250
Kanalgeometrien all
Massendichte 1100…2650 g/l

Technische Änderungen vorbehalten.

Partikelkonzentrationsmessung
Messprinzip multi-frequency echo
Messfrequenz 1, 2, 3, 4, 6, 7 and 9 MHz
Partikelgrößenklassen < 63 µm / 63…100 µm / 100…200 µm / 200…400 µm / 400...1000 µm
Messbereich 50…6000 mg/l
10…6000 mg/l at low noise values

Technische Änderungen vorbehalten.

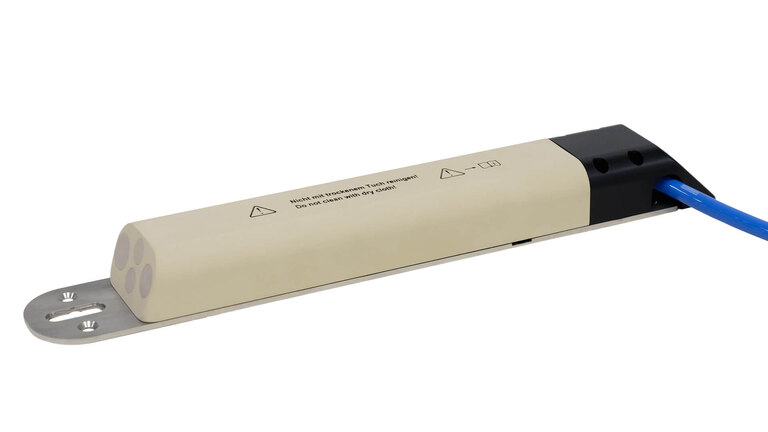

Sensor
Schutzart IP68
Ex-Zulassung II 2G Ex ib IIB T4 Gb / Ex ib IIB T4 Gb
ATEX: TÜV 20 ATEX 268840 X
IECEx: TUN 20.0009X
Einsatztemperatur -20 °C…+50 °C / Ex version
-20 °C…+60 °C / Non-Ex version
Betriebsdruck Max. 4 bar without pressure measurement cell
max. 1 bar with pressure measurement cell
Kabellängen 10 / 15 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 m
Mediumberührende Materialien Polyurethane / stainless steel 1.4571 / PPO GF30 / PEEK without and with pressure measurement cell;
Hastelloy® with pressure measurement cell

Technische Änderungen vorbehalten.

Temperaturmessung
Messbereich -20 °C…+60 °C
Messunsicherheit ±0,5 K

Technische Änderungen vorbehalten.

Füllstandsmessung – Druck
Messbereich 0…500 cm
Nullpunktdrift max. 0.75 % of final value (0...50 °C)
Messunsicherheit < 0.5 % of final value

Technische Änderungen vorbehalten.

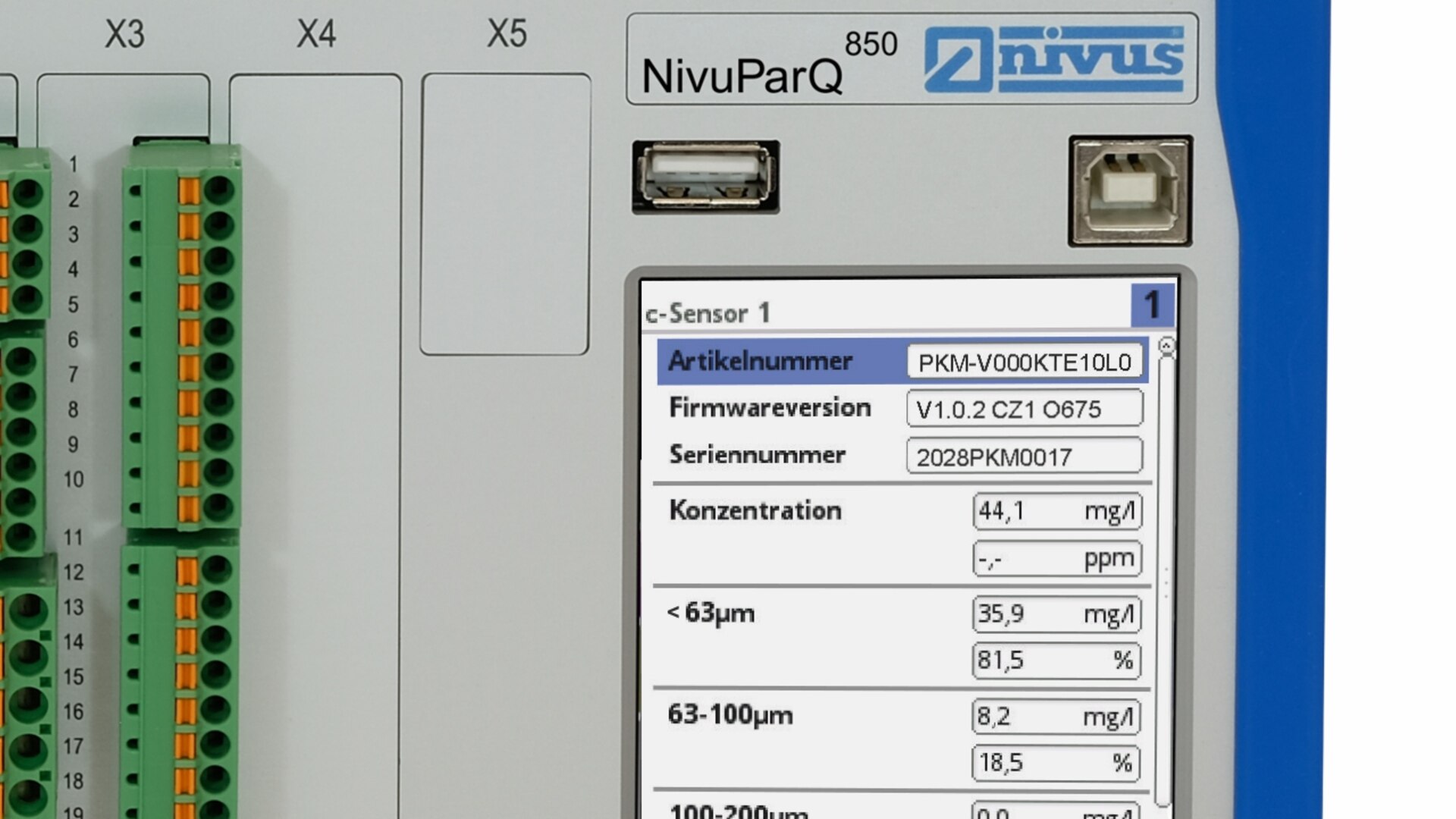

Messumformer
Versorgungsspannung 100 - 240 V AC, 47 to 63 Hz or 10 - 35 V DC
Schutzgrad Gehäuse IP 20 (installation in control cabinet), IP 68 (field enclosure)
Betriebstemperatur DC: -20°C bis +70°C, AC: -20°C to +65°C, max. humidity 80%, non-condensing
Anzeige 240 x 320 pixel, 65536 colours
Bedienung rotary pushbutton, 2 function buttons, menus in German, English, French and other languages
Datenspeicher 1.0 GB internal memory, can be read out via USB stick, frontside
Kommunikation Modbus TCP via networks (LAN/WAN, Internet), Modbus RTU via RS485 or RS232, Ethernet TCP/IP

Technische Änderungen vorbehalten.

Prospekt NivuParQ 850

Partikel-Konzentration (AFS). Kontinuierlich, wartungsfrei und einfach messen.

Betriebsanleitung NivuParQ 850

Kontinuierliche Partikelkonzentrationsmessung mit Multifrequenz-Echo

Technische Beschreibung/Montageanleitung Rev. 02 "Partikelkonzentrationssensor PKM-Vx"

Technische Beschreibung"NIVUS Modbus TCP/RTU"

Konformitätserklärung "AFS Konzentrationsmessumformer stationär NivuParQ 8xx"



Ausschreibungstext Partikelkonzentrationsmessung NivuParQ 850

Kontinuierliche Partikelkonzentrationsmessung im Wasser
