Trennschichtmessgeräte

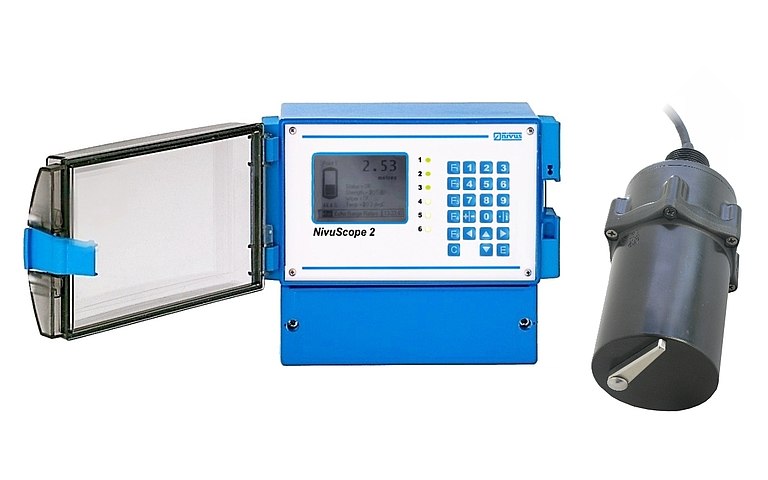

NivuScope 2
Artikel Nr. NS2Zur Tennschicht- und Schlammspiegelmessung
2-Kanal-Messsystem zur sicheren Schlammspiegelmessung, Trennschichterfassung und Schlammprofilerfassung - unabhängig von der Dichte. Einsatz vorzugsweise in Vorklär- und Nachklärbecken
- Trennschichtmessung und Schlammspiegelmessung, unabhängig von der Dichte
- Anzeige der aktuellen Schlammhöhe
- Menügeführte Vorortprogrammierung oder per RS232 über PC-Software
- Keine Nachjustierung notwendig
- Vollautomatische Reinigungseinrichtung für extreme Anforderungen im Sensor integriert
NivuScope 2 macht Schlammspiegel und Trennschichten in Becken und Behältern transparent
Die Messmethodik
Über den Sensor werden hochfrequente Ultraschallimpulse gezielt in die Flüssigkeit abgegeben.
Dazu muss der Sensor einige Zentimeter in die zu messende Flüssigkeit eintauchen, jedoch nur soweit, dass er sich über der höchsten zu messenden Trennschicht befindet.
Feststoffpartikel oder Schlamm in der Flüssigkeit reflektieren die Schallwellen zurück zum Sensor. Der Sensor wandelt die akustischen Signale in elektrische um. Die Intensität des empfangenen Signals in Abhängigkeit von der Laufzeit des Ultraschalls wird ausgewertet und auf dem Display grafisch dargestellt.
Anwendung
- Abwasserreinigungsanlagen, Vor- und Nachklärbecken, Eindicker
- Frischwasseraufbereitungsanlagen: Schlammabsetzbecken, Filter
- Rauchgasentschwefelungsanlagen: Absetztanks
- Aluminiumindustrie: Reinigungstanks und Eindicker
- Papierindustrie: Flotationsanlagen
- Bergbau: Wäsche
- Baustoffe: Reinigungsanlagen
- Industrie/Chemie: Schwermetallseparation, Sedimentationsüberwachung, Soleüberwachung, Kristallzucht
| Allgemein | |
|---|---|
| Versorgungsspannung | 100 bis 240 V AC, 50/60 Hz oder 22 bis 28 V DC |
| Leistungsaufnahme | 20 Watt (typisch 14 Watt) |
| Gehäuse | Wandaufbaugehäuse, auch zur Hutschienenmontage geeignet |
| Materialien | Polycarbonat |
| Gewicht | ca. 1200 g |
| Schutzart | IP 65 |
| Umgebungstemperatur | -20 °C bis +50 °C |
| Anzeige | LCD, 192 x 128 Pixel, vollgrafikfähig, hintergrundbeleuchtet |
| Schnittstelle | RS232 / RS485 (Modbus, Profibus optional) |
| Ausgänge | 2 x 4 - 20 mA, galvanisch getrennt, max. 1000 Ohm Bürde, 12 Bit Auflösung, Abweichung 0,1 % 6 x Relais, Funktion: Alarme/Grenzwerte/Zeitgeber (alle Kontakte sind Wechsler, max. 5A bei max. 240 V AC) |
| Software | optional) zur Echoauswertung und Parametrierung sowie Datensicherung |
| Sensoren (Typ) | Typ Ultraschallsensor VT |
| Messbereich | 0,3 bis 10 m Nicht messbare Zonen min. 30 cm unterhalb des Sensors und ca. 5 cm oberhalb des Behälterbodens |
| Auflösung | 3 cm |
| Abstrahlwinkel | 6° |
| Schutzart | IP68 |
| Materialien | Valox 357 und Edelstahl 1.4401 |
| Befestigung | Befestigung BSP 1" Außengewinde Ein Wischer zum Reinigen der Sendefläche des Sensors ist integriert |
| Kabellängen | 10 m, 20 m oder 30 m, verlängerbar auf max. 200 m |
| Einsatztemperatur | -20 °C bis +60 °C |
Technische Änderungen vorbehalten.

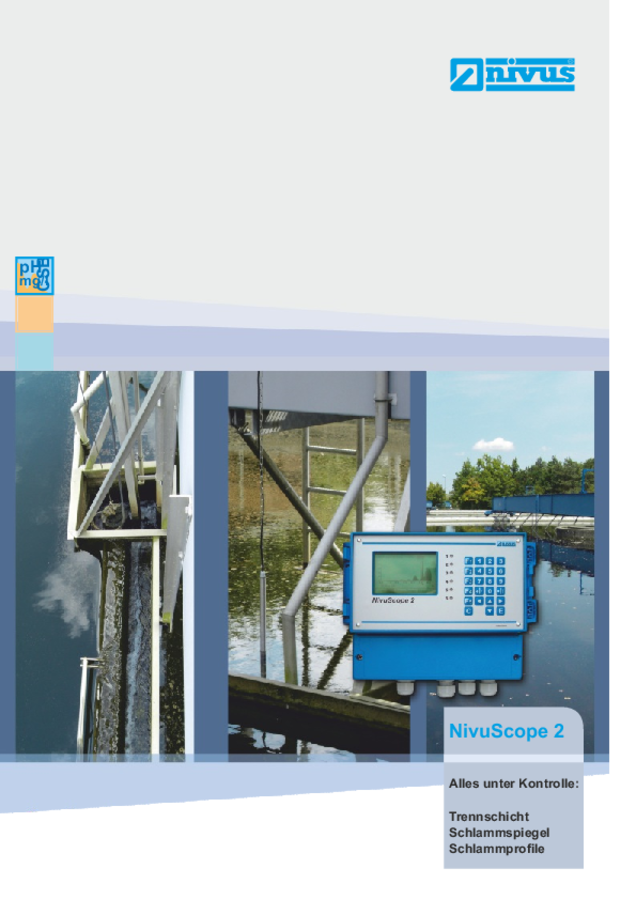

Prospekt NivuScope 2
