NIC Clamp-On-Sensor
Artikel Nr. NIC-CO01 / NIC-C050Für berührungslose Durchflussmessung in Rohren
Ideal für die Nachrüstung oder den Ersatz an Durchflussmessstellen. Für Überwachung und Monitoring von Flüssigkeiten, wie z.B. Trinkwasser, Abwasser oder Rücklaufschlamm. Von Druck und Temperatur unabhängige Messung.
- Ultraschall-Laufzeitdifferenz-Sensor zum Anschluss an NivuFlow 600
- Clamp-On-Technik. Berührungslos gegenüber dem Medium
- 2-Pfad-Messung
- Messung in klarem und verschmutzten Medien bis hin zu Rücklaufschlammleitungen (Testmessung bei Rücklaufschlamm empfohlen)
- Ideal für Nachrüstung oder Ersatz im Trinkwasserbereich
- bis zu 50m Kabellänge zwischen Sensor und Messumformer oder Zwischenbox
- Ex-Variante für Ex-Zone 1
Der Clamp On Sensor ist Teil eines stationären Messsystems zur kontinuierlichen Durchflussmessung und Datenspeicherung der erfassten Messwerte.
Er wird zur Messung des Durchflusses von Flüssigkeiten in vollgefüllten Rohren unterschiedlichster Abmessungen eingesetzt.
Durch die Aufschnalltechnik ist der Sensor nicht mediumberührend und daher hervorragend für den Einsatz in Trinkwasserbereichen geeignet. Da die Clamp-On-Sensoren das Medium nicht berühren, sind Messungen sehr einfach und mit sehr geringem Aufwand innerhalb kürzester Zeit durchführbar. Dies gilt sowohl für hohe Drücke als auch für aggressive und abrasive Medien.
Der Clamp-On-Sensor misst mittels Ultraschall nach dem Prinzip der Laufzeitdifferenz. Dieses ermöglicht einen vielseitigen Einsatz mit hochgenauen Messergebnissen. Durch abgestimmtes Installationsmaterial ist das System ideal für die Nachrüstung oder den Ersatz von bestehenden Durchflussmessungen.
Typische Anwendungen für den Clamp-On-Sensor
- Stationäre Messungen von vollgefüllten Rohren in Hydropower Anlagen, Pumpstationen usw.
- Monitoring von Trinkwassernetzen und -anlagen
- Bewässerungssysteme
- Kühlwasser führende Zu- und Abläufe bzw. Kreislaufsysteme
- Kläranlagenabläufe und Rücklaufschlammleitungen
- Brauchwasserleitungen
- Durchflussmessungen in der Industrie
- Nachrüstung und Tausch von bestehenden Durchflussmessungen u.v.m.
Technische Daten
| Allgemein | |
|---|---|
| Messprinzip | Ultraschall-Laufzeitdifferenz als berührungslose Sensoren |
| Materialien | PEEK und Edelstahl 1.4301/AISI 304 |
| Messfrequenz | 1 MHz, 500 kHz |
| Geschwindigkeitsbereich | ±25 m/s (Mindest-Fließgeschwindigkeit: 0,01 m/s) |
| Rohrinnendurchmesser |
|
| Schutzart | IP 68 |
| Ex-Zulassung | ATEX / IECEx Zone 1 (optional) |
| Einsatztemperatur | -40 °C ≤ Ta ≤ +80 °C |
| Lagertemperatur | −40 °C to +80 °C (nicht kondensierend) |
| Kabellängen | 7/10/20/30/40/50 m |
| Genauigkeit | Durchfluss (Q): ±0,5 % vom Messwert in Verbindung mit Prozesskalibrierung |
Temperaturmessung mittels Schallgeschwindigkeit |
|
| Messbereich | 0 °C…+80 °C |
| Messunsicherheit | ±1 K |
Technische Änderungen vorbehalten.
Downloads

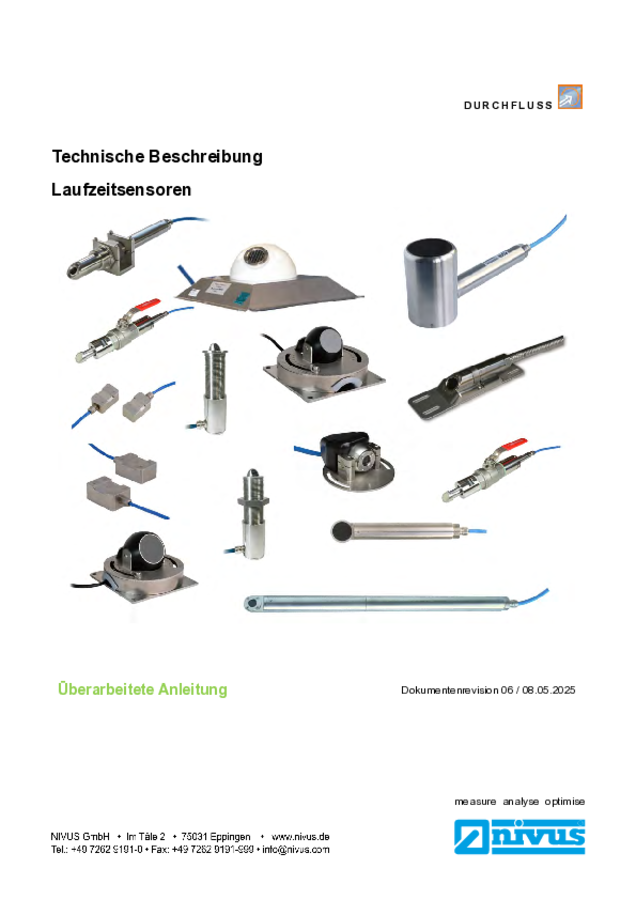

Technische Beschreibung | Laufzeitsensoren (Rev. 08)
