Montagezubehör Durchflusssensoren

Clamp-On-Befestigungssystem

Artikel Nr. ZUB-CORA

Clamp-On-Sensoren unkompliziert und exakt montieren

Das Montagezubehör ermöglicht eine einfache und schnelle Installation von Clamp-On-Sensoren an Rohrleitungen. Je nach Anwendung kommt dabei die Schienenbefestigung I oder II zum Einsatz.

Beschreibung

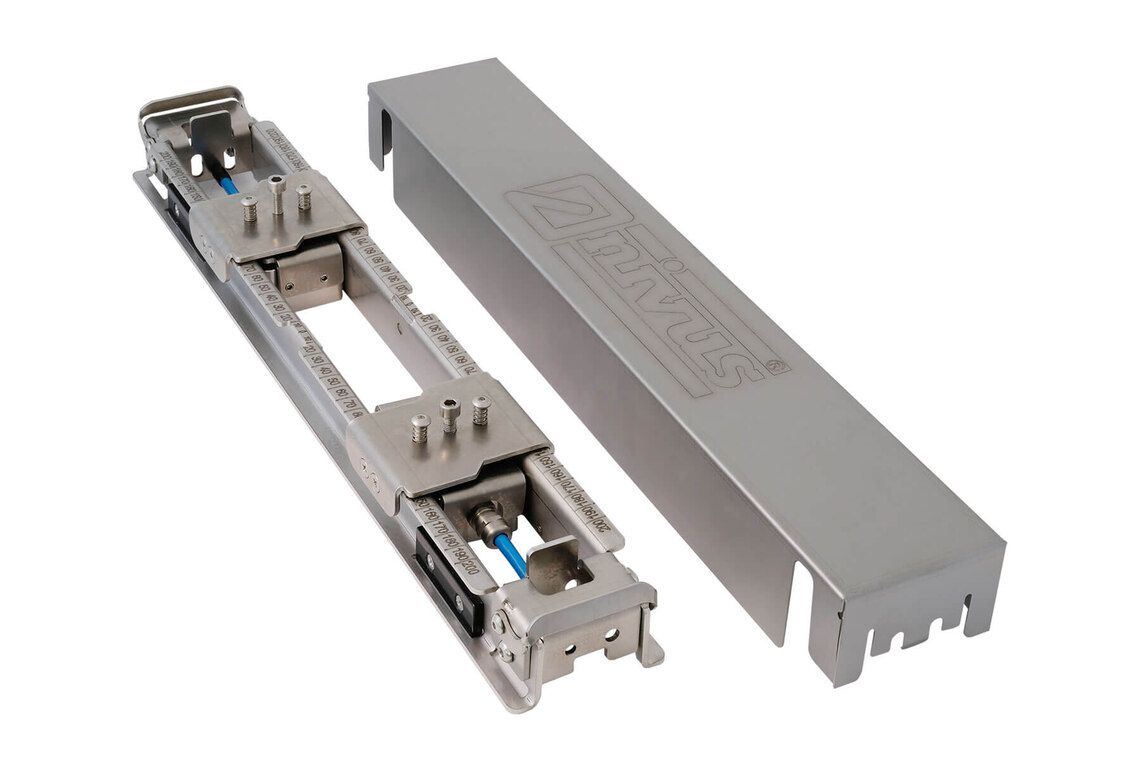

Schienenbefestigung I

  • Einfache und schnelle Montage der Clamp-On-Sensoren
  • Adapter für NIC-CO01 und NIC-CO50
  • Inklusive Metallabdeckung
  • Befestigung mit Spanngurten oder Edelstahlspannbänder
  • Senkrechter Anpressdruck auf Sensoren
  • Für Rohre von DN100 bis DN6000

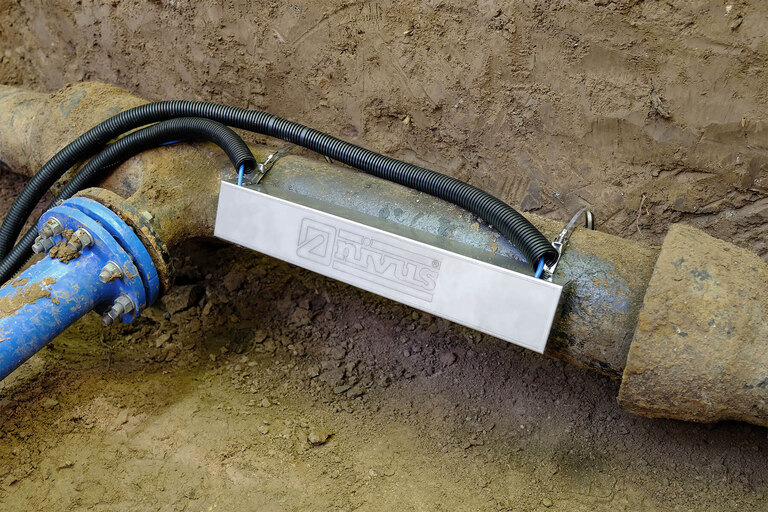

Die Schienenbefestigung kann aufgrund der stabilen Konstruktion beispielsweise auch erdvergraben an einer Trinkwasserleitung montiert werden. Bis zu einem Durchmesser von DN400 (NIC-CO01) bzw. DN650 (NIC-CO50) genügt eine Schiene zur Befestigung der Sensoren.

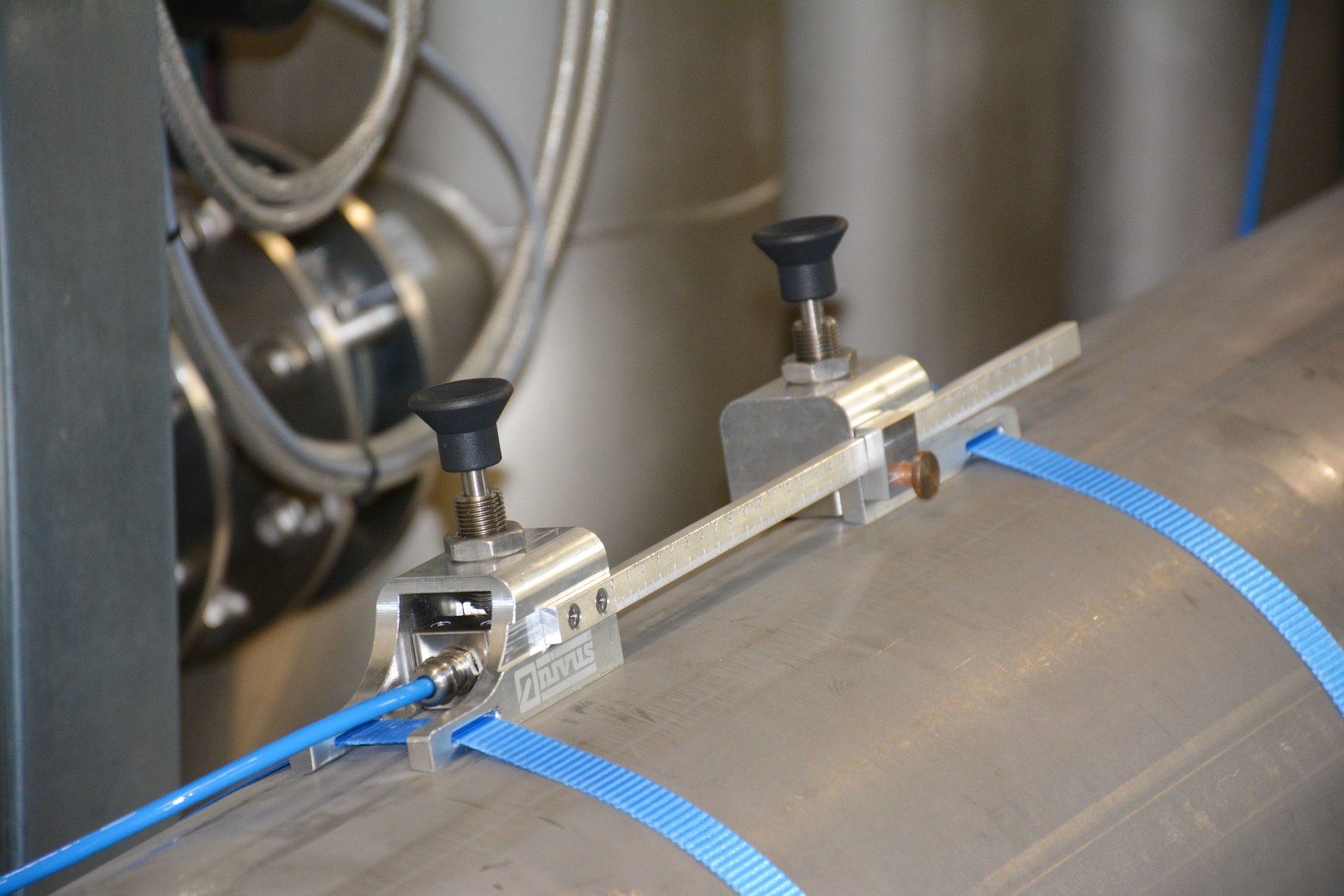

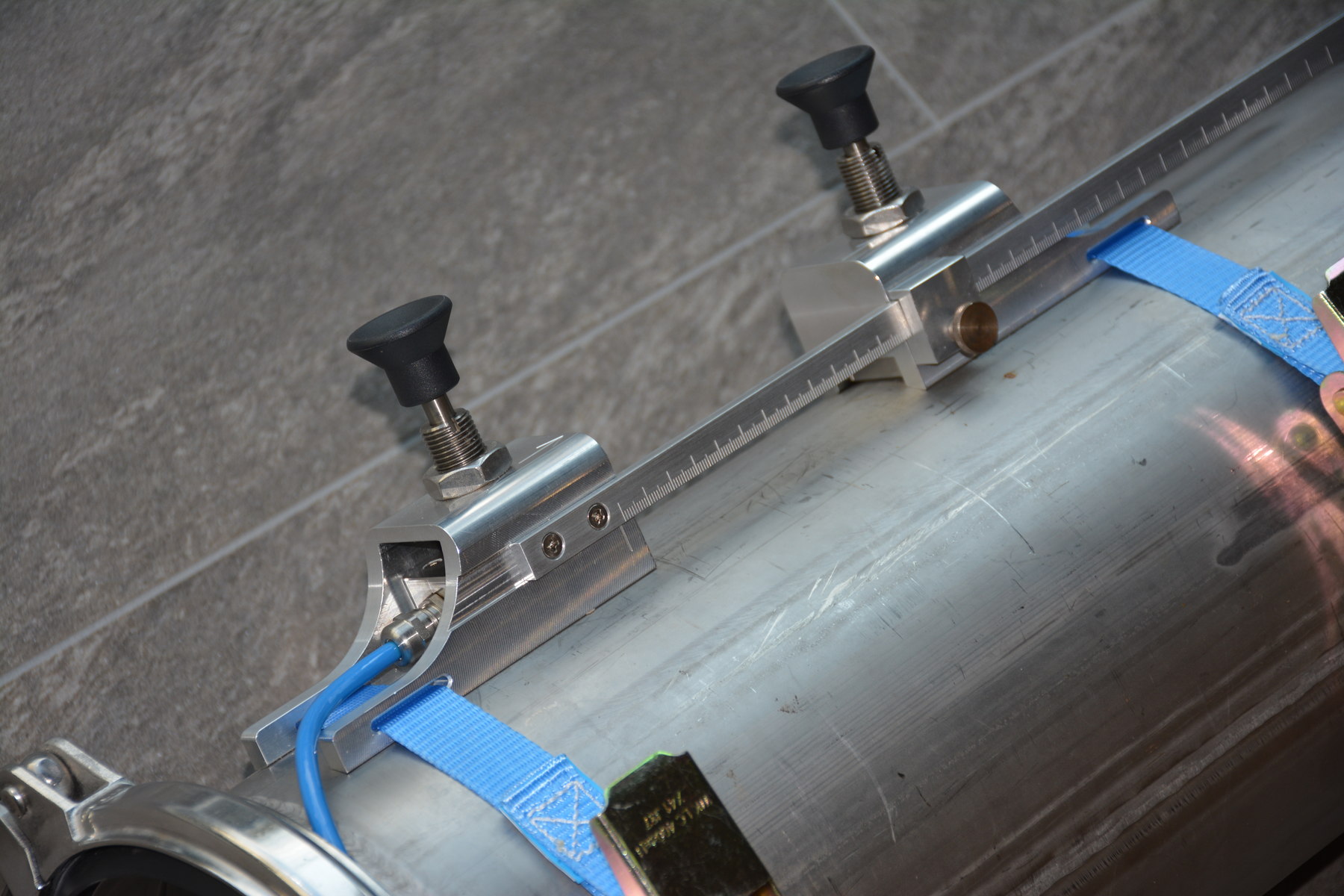

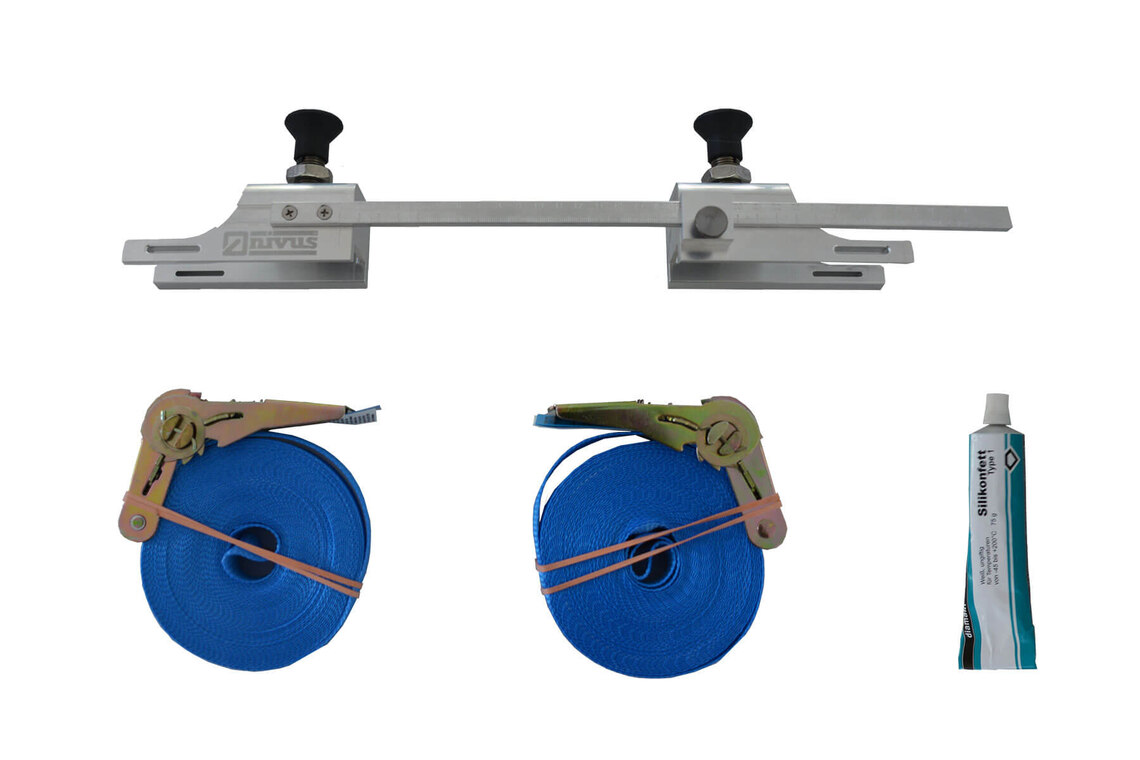

Schienenbefestigung II

  • Einfache und schnelle Montage der Clamp-On-Sensoren
  • Schnellspannsystem für schnelle Sensorwartung
  • Robuste und leichte Ausführungen in Aluminium
  • Für NIC-CO01
  • Befestigung mit Spanngurten oder Edelstahlspannbänder
  • Senkrechter Anpressdruck auf Sensoren
  • Für Rohre von DN50 bis DN1000



Bei Wartungsvorgängen, wie beispielsweise der Erneuerung der Koppelpaste, werden die Sensoren mittels Schnellspanner gelöst und anschließend wieder montiert, ohne dass eine Neuausrichtung notwendig ist.

Für die Montage des Befestigungssystem wird kein zusätzliches Werkzeug benötigt. Durch sein geringes Gewicht ist das System einfach zu transportiert und eignet sich deswegen auch für portable Messsysteme.
