Durchflussmessumformer

NivuFlow Mobile 600

Artikel Nr. NFM-0600

Robuster portabler Durchflussmesser zur Langzeitüberwachung von vollgefüllten Rohren

Beschreibung

Der NivuFlow Mobile 600 wurde speziell für Langzeitmessungen im Feld ohne externe Energieversorgung entwickelt.
Durchflussmessungen zur Überprüfung und Verifizierung sind mit dem autarken und portablen Messsystem auch bei rauen Umgebungen ohne Probleme möglich. Standzeiten von mehreren Wochen bis zu mehreren Monaten reduzieren den Personalaufwand für die Wartung und das Auslesen der Daten erheblich.



Ihre Vorteile

  • Überwacht Durchfluss, Temperatur und Druck
  • Ultraschall-Laufzeitdifferenzmessung
  • Extrem lange Akkustandzeiten
  • Akku kann selbst ausgetauscht werden
  • Bedienung mit Smartphone, Tablet, Notebook, etc.
  • Für härteste Umgebungsbedingungen
  • Bis zu 2 Messpfade

Typische Anwendungen

  • Leckageermittlungen
  • Pumpenüberprüfung
  • Benutzerverhalten der Wasserversorgung
  • Kühlwasser führende Zu- und Abläufe bzw. Kreislaufsysteme
  • Überwachung von Prozess- und Brauchwasser



Laufzeitdifferenz – so misst das NivuFlow Mobile 600



Das Messprinzip des NivuFlow 600 Mobile beruht auf der Erfassung der Laufzeit von Ultraschallsignalen zwischen zwei Sensoren (A und B).



Dabei ist die Signallaufzeit in Fließrichtung t1 kürzer als die Signallaufzeit entgegen der Fließrichtung t2. Die Differenz dieser beiden Laufzeiten ist proportional zur mittleren Fließgeschwindigkeit entlang des Messpfades vm. Die mittlere Querschnittsgeschwindigkeit vA wird vom NivuFlow Mobile 600 aus den gemessenen Pfad­geschwindigkeiten vm berechnet.
Der Durchfluss wird im vollgefüllten Rohr durch die allgemeine Kontinuitätsgleichung berechnet:

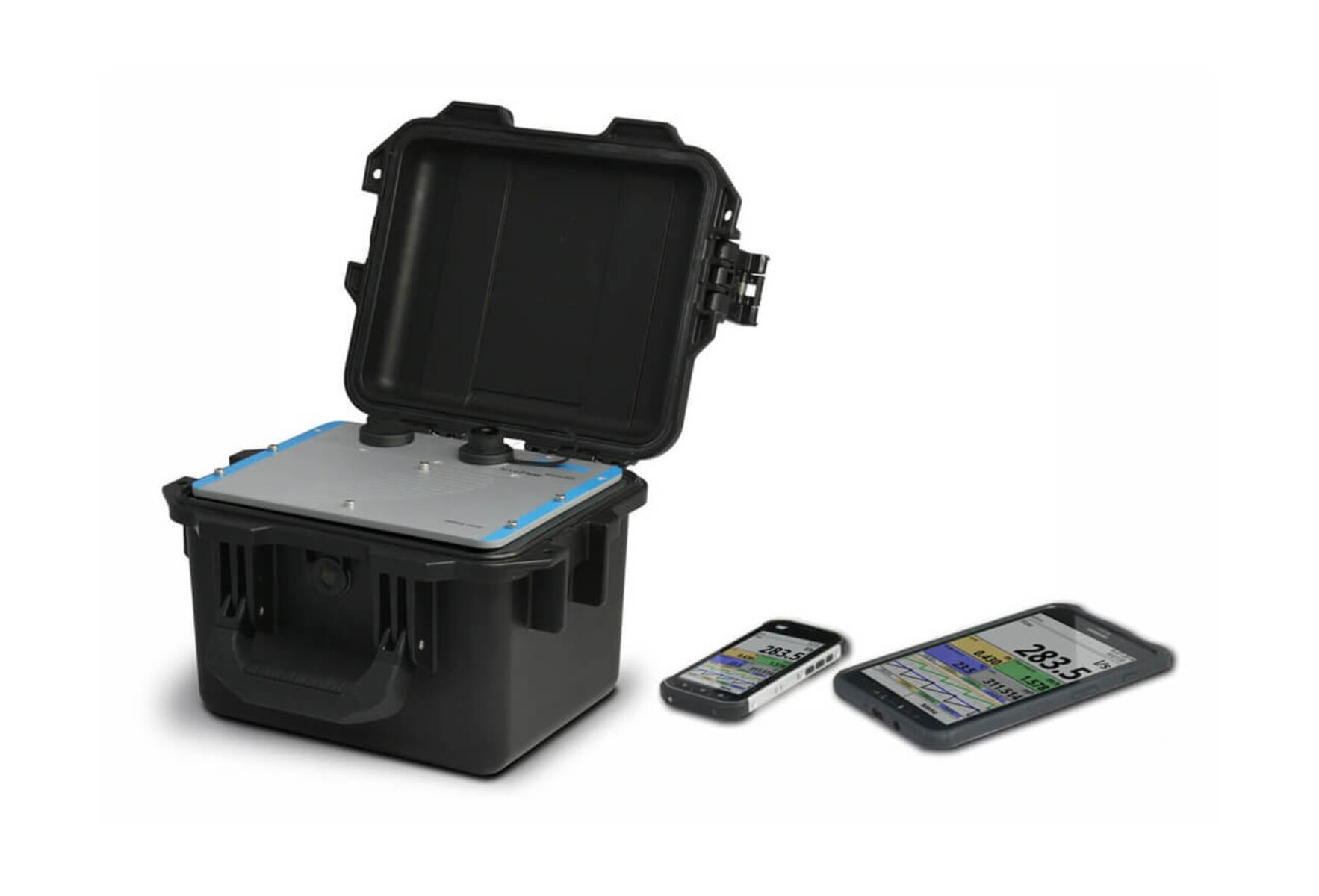

Einfache und bequeme Bedienung



Die Bedienung des Messgerätes erfolgt passwortgeschützt in einem Web-Browser z. B.  mit einem Smartphone, Tablet oder Notebook. Dies funktioniert ohne Zusatzsoftware oder eine spezielle App. Da der Messumformer ohne öffnen des
Ge­häuses mobil bedient werden kann, ist eine komfortable Bedienung auch bei schwierigen Bedingungen oder schlechter Witterung möglich. Die Verbindung zum Gerät erfolgt über WLAN.

Testen Sie es selbst.



Berührungslos oder im Medium

Das Laufzeitdifferenzverfahren auf Ultra­schallbasis ermöglicht eine zu­verlässige und genaue Messung in Das System eignet sich zur Erfassung von Durchflüssen in Flüssigkeiten, wie Trinkwasser, Brauchwasser, Abwasser oder Rücklaufschlamm. Bei Messungen von Rücklaufschlamm empfehlen wir eine Testmessung.


Zur Auswahl stehen Clamp-On-Sen­soren sowie Keilsensoren und spezielle Rohr­sensoren. Dabei erkennt das System automatisch, welcher Sensor angeschlossen wurde.

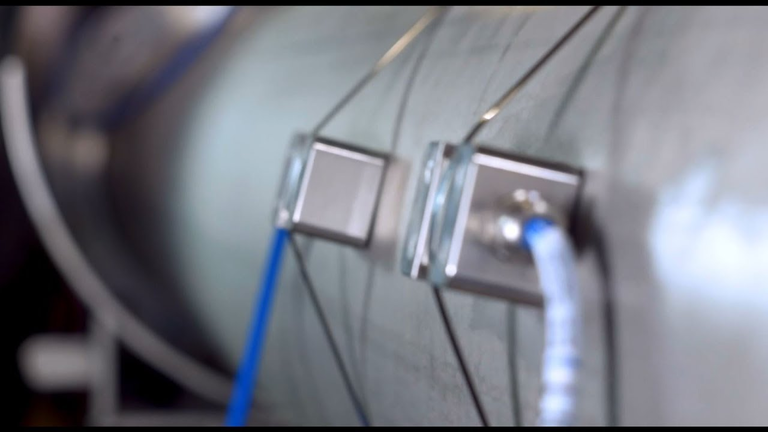

Die Clamp-On-Sensoren zeichnen sich durch schnellste Installations­zeiten aus, da diese berührungslos messen und von außen auf das Rohr auf­geschnallt werden. Abgestimmtes Montagezubehör ermöglicht ebenfalls eine einfache und schnelle Installation der mediumberührenden Sensoren.
Durch den Anschluss von zusätzlichen Sensoren lassen sich auch Prozess­parameter wie Druck und Temperatur zeitgleich aufnehmen.



Ihre Vorteile

  •     Berührungslos oder Messung im Medium
  •     Sensoren sind absolut nullpunktstabil und driftfrei
  •     Geringer Montageaufwand durch optimal abgestimmtes Montagezubehör
  •     Montage unter Prozessbedingungen möglich
  •     Unterschiedliche Sensortypen gewährleisten die beste Lösung für jede
  •     Applikation
  •     Stabile Signalübertragung über lange Strecken





Hart im Nehmen

Der hohe Schutzgrad der Sensoren und des Messumformers (IP68) erlaubt den Einsatz auch unter härtesten Bedingungen und kann unter Wasser getaucht werden. Selbst bei geöffnetem Deckel verfügt der Messumformer über einen Schutzgrad von IP 67. Auch die Akkus können in feuchten Umgebungen z.B. bei starkem Regen getauscht werden.



Durchdachtes Power-Management

Das NivuFlow Mobile 600 ist auf Langzeitbetrieb mit einfachster Handhabung ausgelegt. Bei einer Bestückung mit bis zu zwei Akkublocks verfügt der Messumformer über sehr lange Standzeiten bei gleichzeitiger Stromversorgung der Sensoren.
Der Tausch der Akkublocks im Messumformer kann durch den Betreiber bei längeren Feldmessungen einfach und schnell selbst und an der Messstelle vorgenommen werden. Damit werden keine zusätzlichen Geräte oder Akkugehäuse benötigt.



  • Bei einem Messintervall von 5 Minuten bis zu einem Jahr Akkustandzeit
  • Mit einem Netzteil/Ladegerät oder einer anderen Energiequelle kann das NFM 600 als permanente Messung betrieben werden.





Von überall direkt vor Ort

Bei Bedarf kann die Übertragung der Messdaten per Mobilfunknetz stattfinden.
Die Messdaten werden an das NIVUS Webportal übertragen und können weltweit abgerufen werden.

  • Unbegrenzter Zugriff über das Internet auf Ihre Messdaten
  • Mess- und Übertragungszyklen frei einstellbar
  • Reduzierung des Personalbedarfs beim Auslesen der Daten



Mehr zu NivuFlow Mobile



Technische Daten
Allgemein

Technische Änderungen vorbehalten.
