Durchflusssensoren

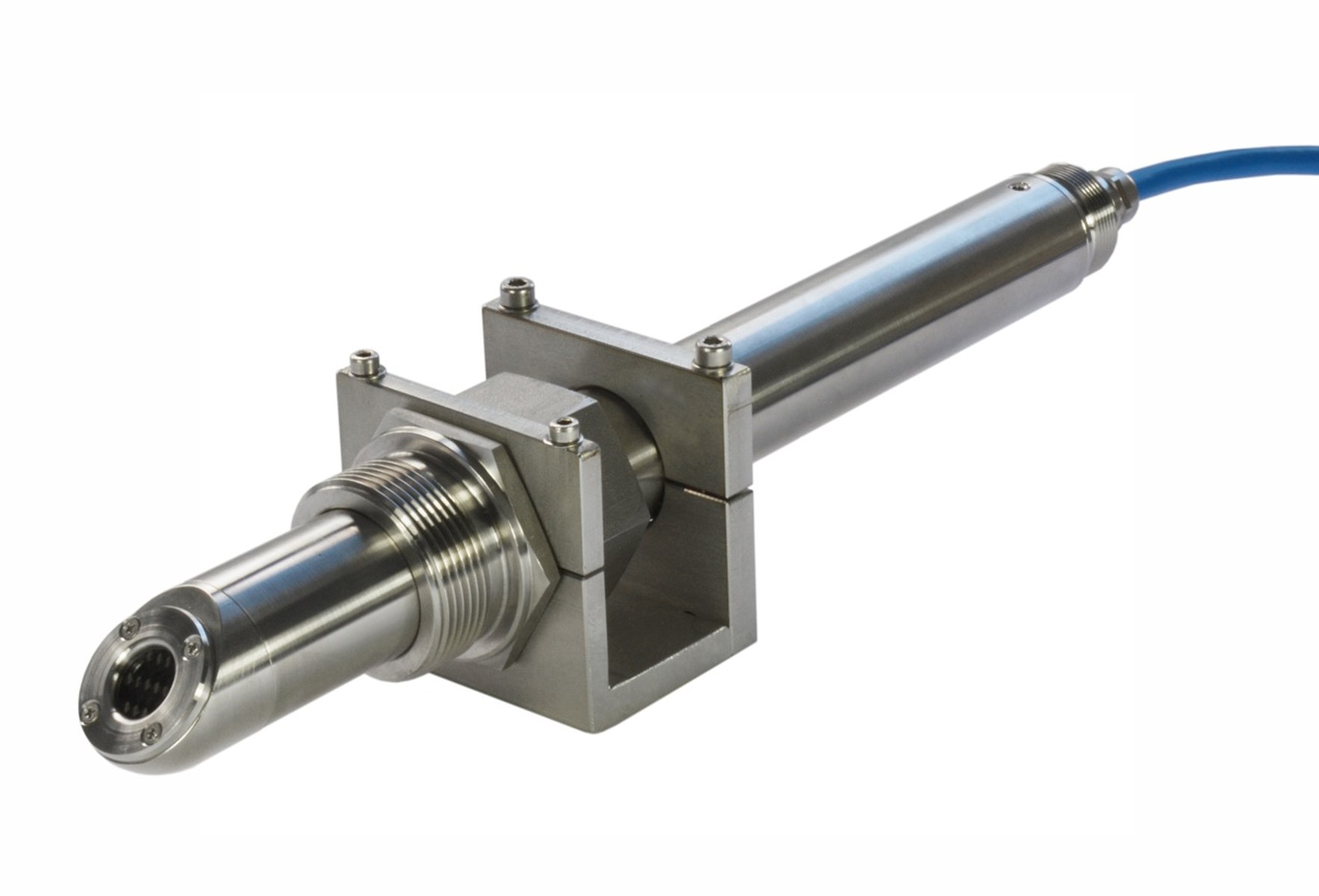

NIS Rohrsensor
Artikel Nr. NIS-V200für den Einsatz in Rohrleitungen
Für vollgefüllte Rohre. Ideal zur Durchflussmessung von Prozesswasser- und Brauchwasserleitungen sowie Leitungen für Hydropoweranlagen.
Beschreibung
- Ultraschall-Laufzeitdifferenz-Sensor zum Anschluss an das NivuFlow 600 sowie NivuFlow 650
- Resistentes Material für den Einsatz in verschiedensten Medien
- Messung in voll gefüllten Rohren. Ideal für Nachrüstung oder Ersatz.
- Messung in klarem bis hin zu leicht verschmutztem Wasser
- ein Sensortyp für alle Durchmesser (DN 100 bis DN 6.000)
- bis zu 100m Kabellänge zwischen Sensor und Messumformer oder Zwischenbox
Der NIS Rohrsensor ist Teil eines stationären Messsystems zur kontinuierlichen Durchflussmessung und Datenspeicherung der erfassten Messwerte. Er wird zur Messung des Durchflusses in sauberen bis leicht verschmutzten Medien in vollgefüllten Rohren unterschiedlichster Abmessungen eingesetzt.
Die Messwerterfassung erfolgt mittels Ultraschall nach dem Prinzip der Laufzeitdifferenz. Dies ermöglicht einen vielseitigen Einsatz mit hochgenauen Messergebnissen.

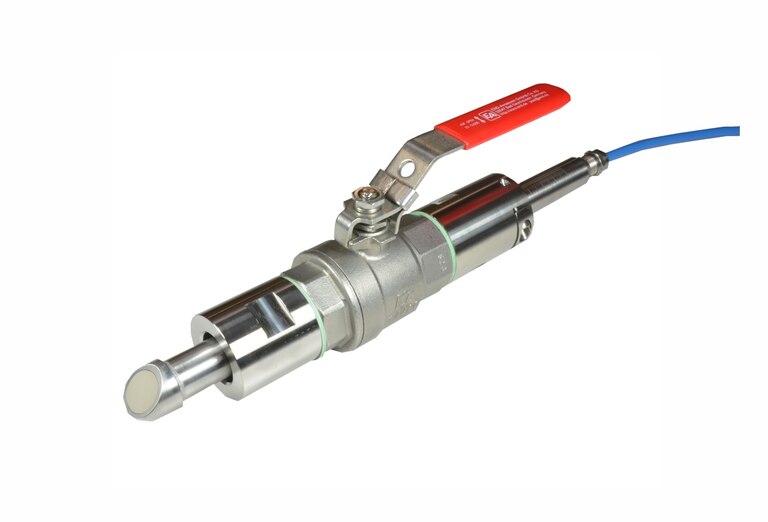

Durch abgestimmtes Installationsmaterial von Kugelhähnen bis hin zu Anbohrsattel ist das System ideal für die Nachrüstung oder den Ersatz von bestehenden Durchflussmessungen.
Typische Anwendungen für den NIS Rohrsensor
- Stationäre Messungen von vollgefüllten Rohren in Hydropower Anlagen, Pumpstationen usw.
- Bewässerungssysteme
- Kühlwasser führende Zu- und Abläufe bzw. Kreislaufsysteme
- Kläranlagenabläufe
- Brauchwasserleitungen
- Durchflussmessungen in der Industrie, Prozesswässer
- Nachrüstung und Tausch bestehender Durchflussmessungen
u.v.m.
Technische Daten
| Allgemein | |
|---|---|
| Messprinzip | Ultraschall-Laufzeitdifferenz (Transit-Time) |
| Messbereich | NIS: ±20 m/s NIS0: ± 15m/s |
| Messfrequenz | 1 MHz |
| Schutzart | IP 68 (frontseitig) |
| Einsatztemperatur | -20 °C bis +50 °C |
| Lagertemperatur | -30 °C bis +70 °C |
| Betriebsdruck | max. 16 bar (mit Befestigungselement) Andere auf Anfrage |
| Kabellängen | NIS: 10/15/20/30/50/100 m Erweiterungsmöglichkeit: Sensoren anschließbar an ein Erweiterungsmodul, Kabellänge zwischen Erweiterungsmodul und Messumformer max. 200 m
NIS0: 10/15/20/30/50/100 m |
| Sensoranbindung | Durchgehendes vorkonfektioniertes Kabel |
| Mediumberührende Materialien | Edelstahl 1.4571, CFK (Carbon), NBR, HDPE |
| Messunsicherheit | Fließgeschwindigkeit (v mittel) im Pfad ± 0,1 % vom Messwert Offset Geschwindigkeit ± 5 mm/s |
| Nullpunktdrift | absolut nullpunktstabil |
Technische Änderungen vorbehalten.
