Durchflussmessumformer

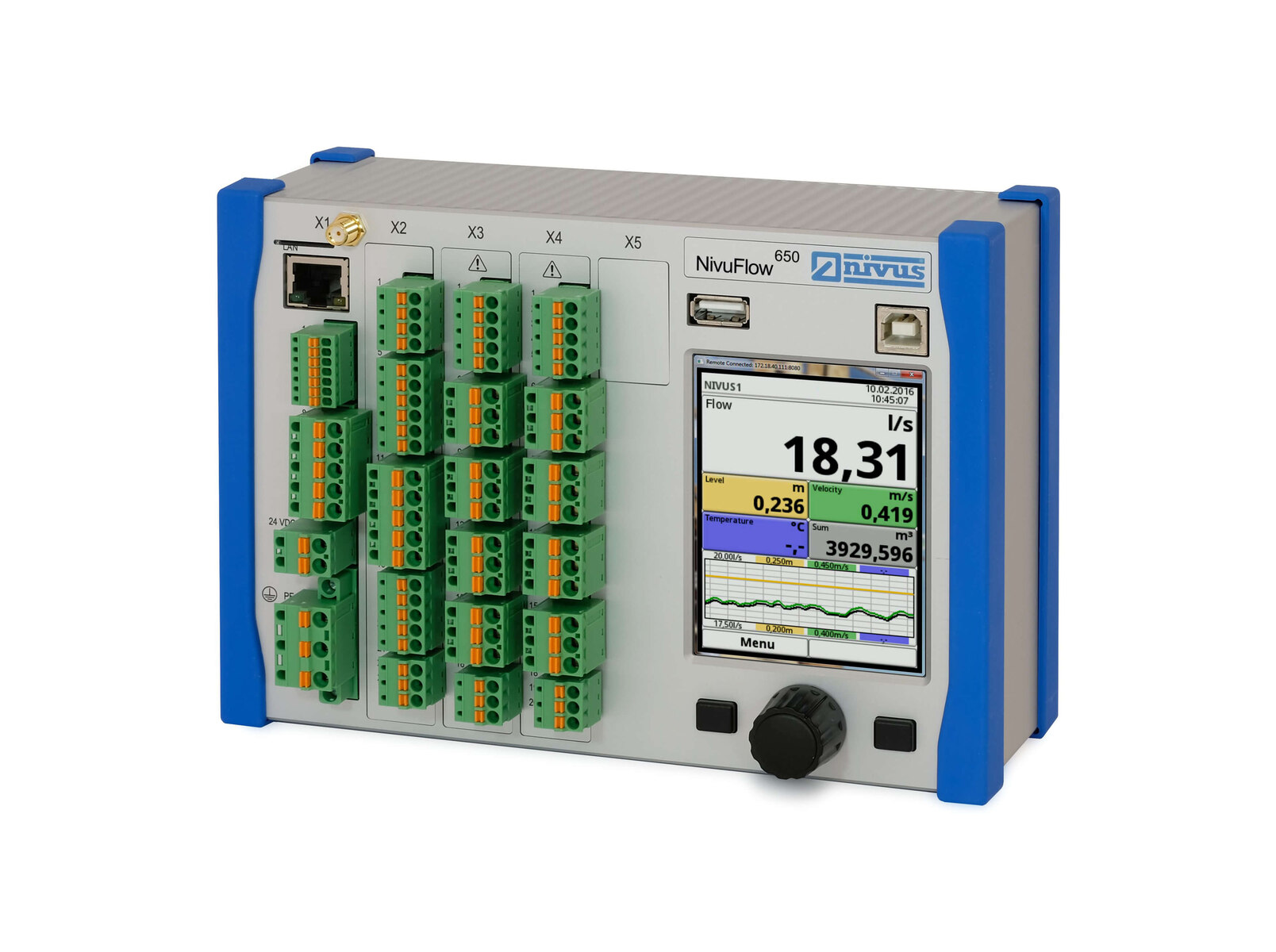

NivuFlow 650

Artikel Nr. NF6-5

Für Rohre und offene Kanäle und Gewässer

Ermöglicht hochgenaue Durchflussmessungen mittels Laufzeitdifferenzverfahren nach IEC 60041 für voll- und teilgefüllte Rohre, offene Kanäle und Gewässer. Mehrpfadmessungen möglich.

  • Bewährte und robuste Ultraschall-Laufzeittechnologie
  • Einstellbare Genauigkeit durch bis zu 32 Messpfade
  • Schnelle und einfache Inbetriebnahme

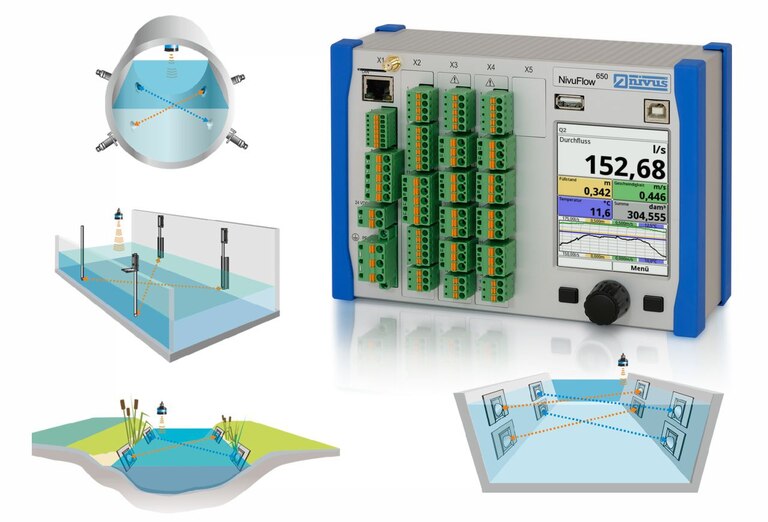

  • Passend für teilgefüllte Rohre, Kanäle und Flüsse mit einer Breite von bis zu 150 m
  • Online Datenübertragung und Fernwartung
  • Einfache Anbindung an vorhandene Leitsysteme + Wetterfeste Ausführung verfügbar
  • Entspricht EN ISO 6416 und ISO 748
  • Komplette Überspannungsschutzausrüstung erhältlich

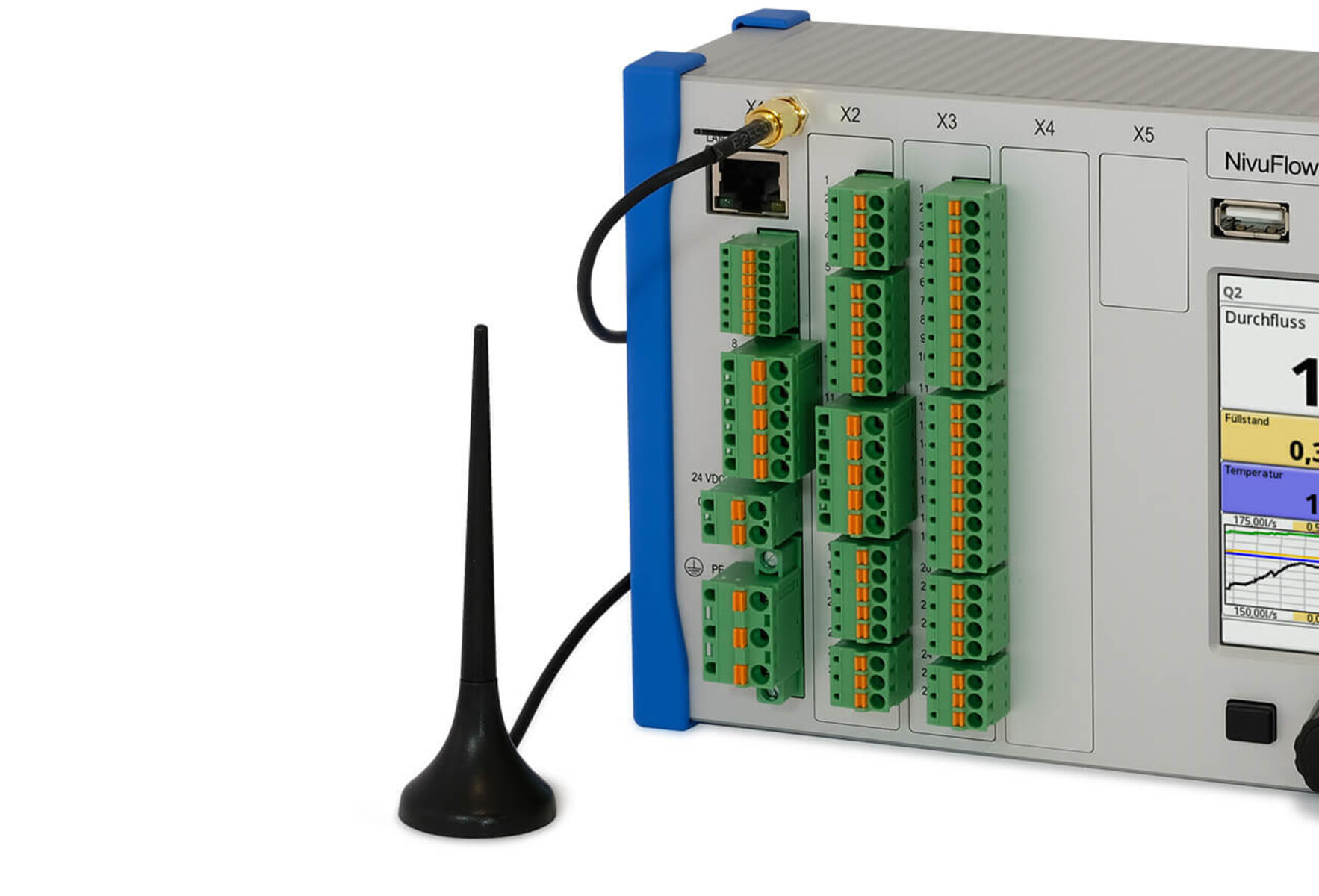

  • IoT-Ready mit weltweiter 4G-Anbindung für höchste Verfügbarkeit und digitale Services

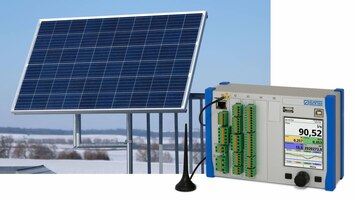

  • Energiesparender Zyklusbetrieb für autarke Systeme




Allgemeine Beschreibung

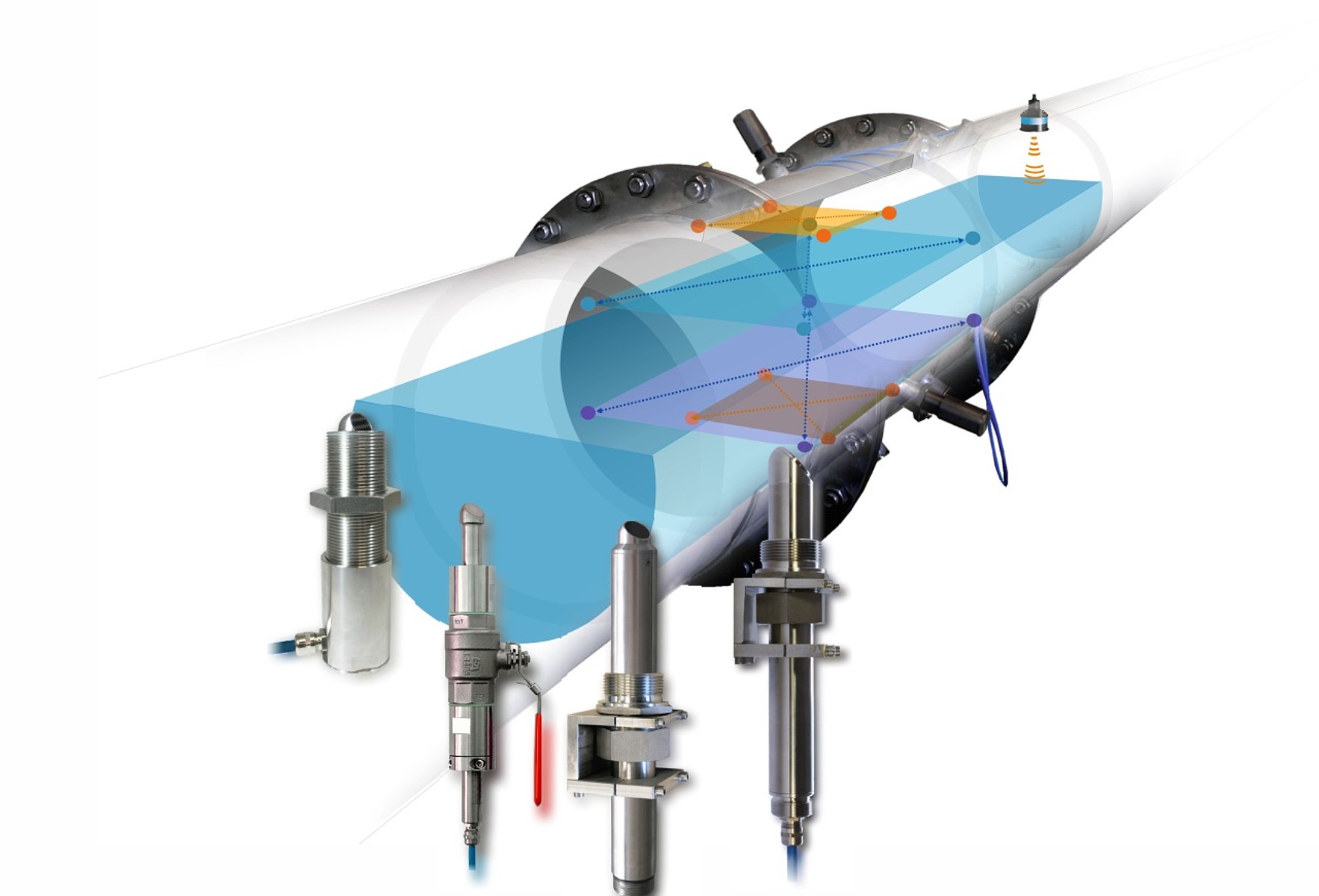

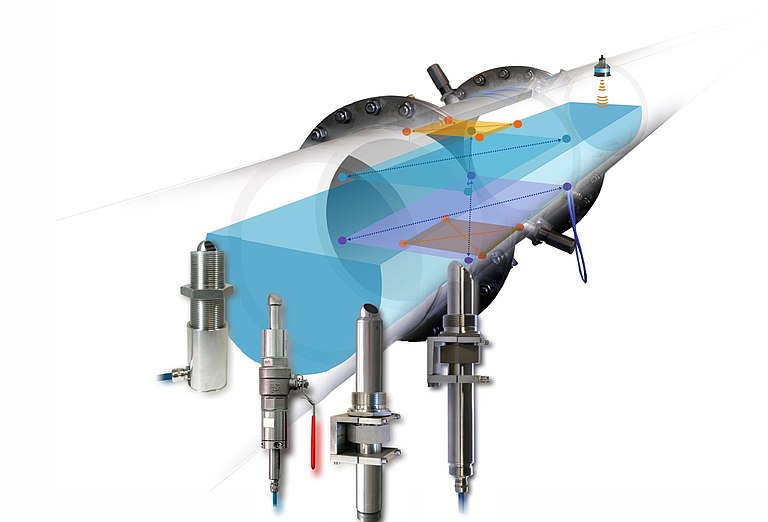

Das NivuFlow 650 Messsystem ist ISO 6416, IEC 60041 und ISO 748 konform und wurde speziell für die Durchflussmessung in teil- und vollgefüllten Rohren, Kanälen und Oberflächengewässern entwickelt. Um den Anforderungen an die Genauigkeit gerecht zu werden, können die Messumformer mit bis zu 4 Messpfaden ausgerüstet werden. Über ein Erweiterungsmodul können bis zu 32 Messpfade angeschlossen werden.

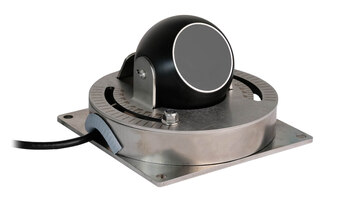

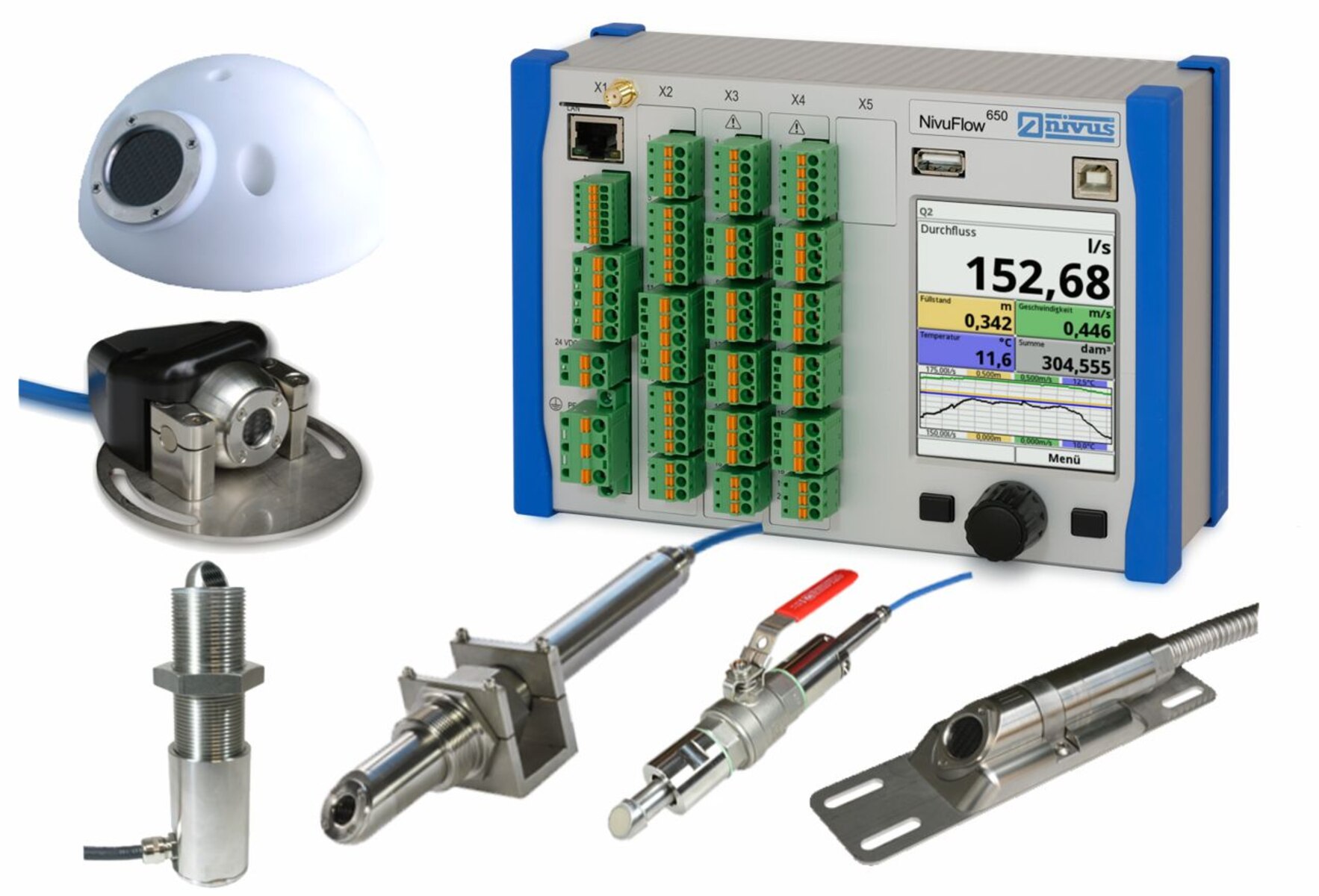

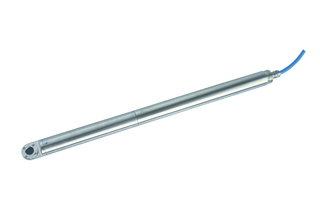

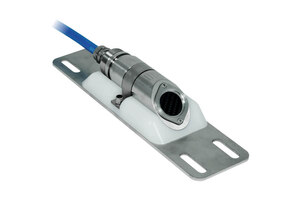

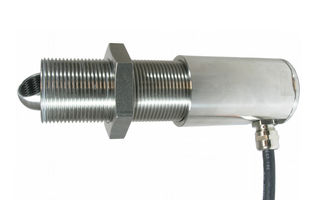

Die große Bandbreite der Laufzeitsensoren erlaubt die Einbindung des Messsystems in beinahe jede Prozesskonfiguration. Das System eignet sich für die Erfassung von Durchflussmengen verschiedenster flüssiger Medien in einem großen Anwendungsbereich.

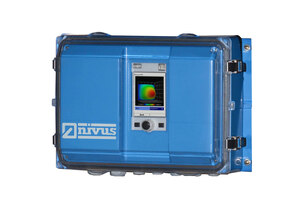

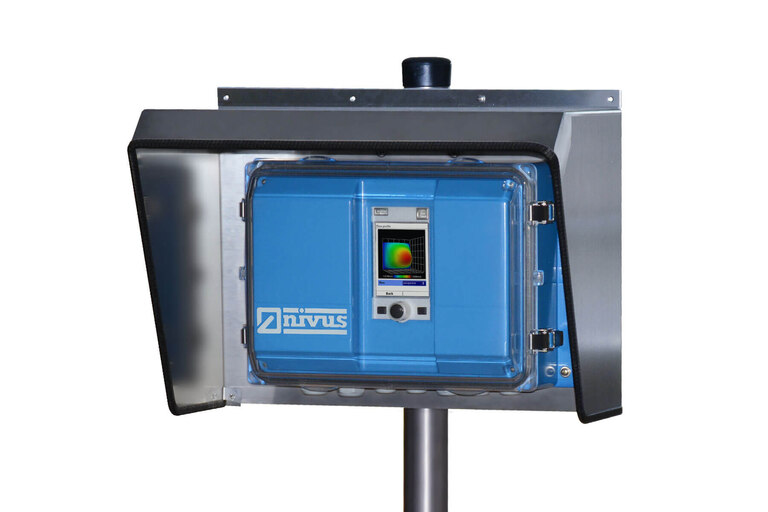

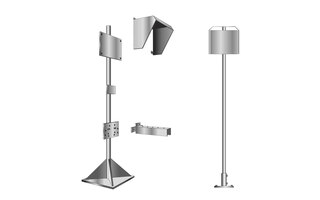

Das kompakte System lässt sich einfach und platzsparend dank Hutschienenmontage in Schaltschränken einbauen. Weiterhin ist das NivuFlow 650 mit einem speziellen, geschützten Feldgehäuse für die Verwendung unter rauen Umgebungsbedingungen erhältlich. Das große Grafikdisplay des Messumformers erlaubt die schnelle und einfache Inbetriebnahme des Durchflussmesssystems.

NivuFlow 650 bietet erweiterte Diagnosemöglichkeiten und erlaubt die tiefgreifende Analyse laufender Prozesse vor Ort. Die Software des Messumformers wurde von Grund auf neu entwickelt. Zukunftssichere Protokolle und vielseitige Optionen für Kommunikation und Anbindung bieten Betreibern vielfältige Möglichkeiten bei der Einbindung von Geräten in übergeordnete Systeme wie z.B. SCADA oder Prozessleitsysteme.



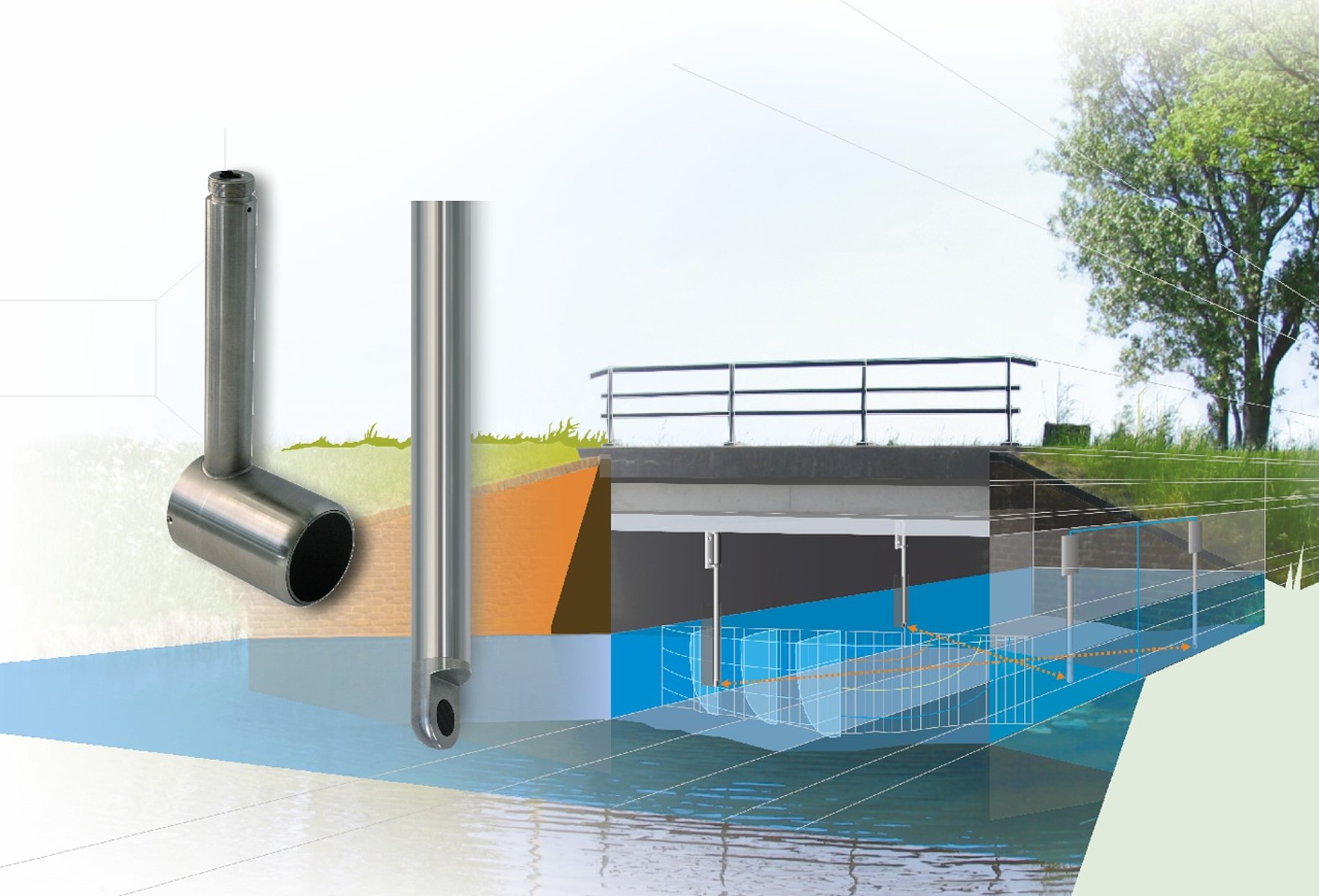

Typische Anwendungen für den NivuFlow 650

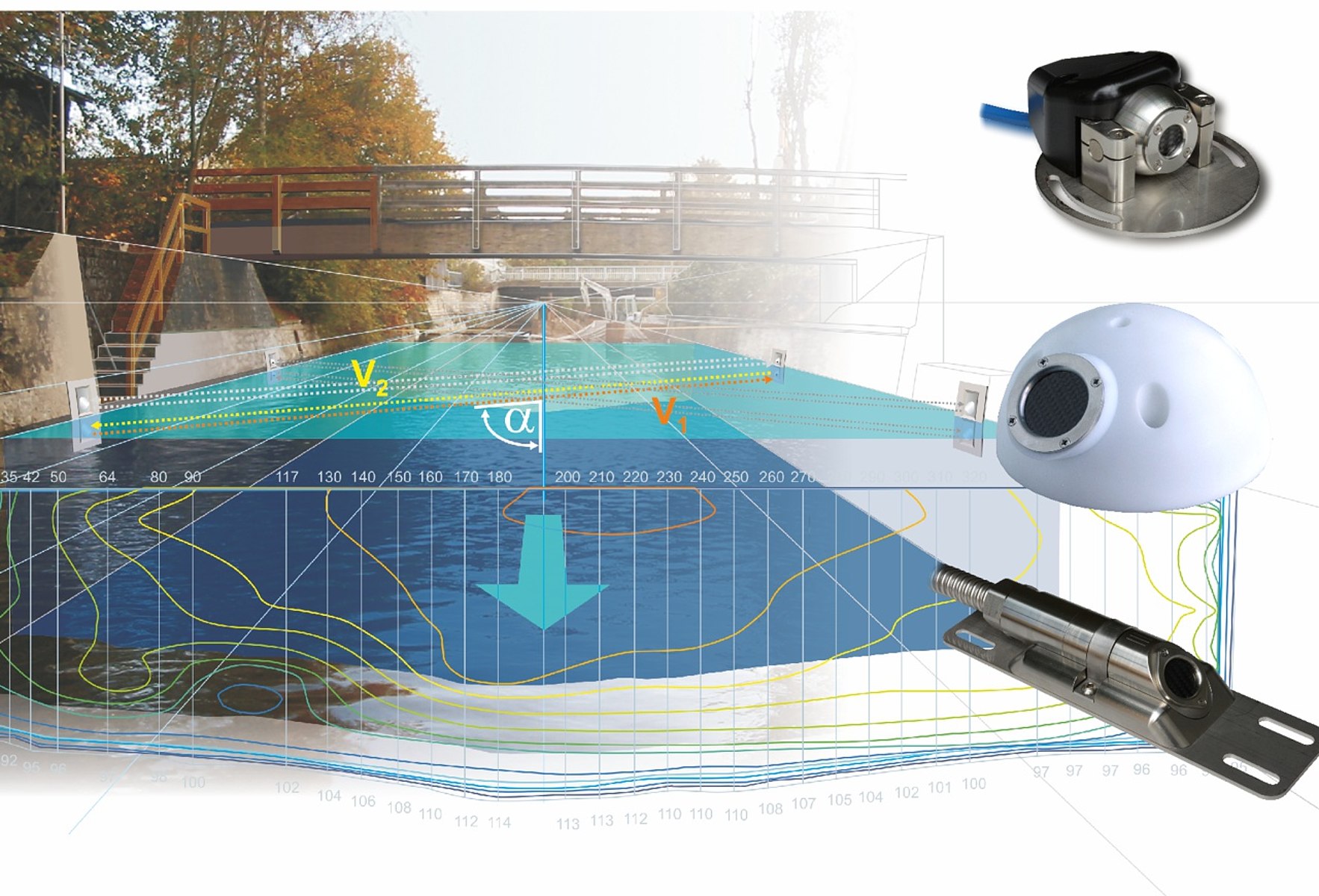

  • Stationäre Messungen von Oberflächengewässern z.B. Flüssen, Kanälen usw.
  • Be- und Entwässerungssysteme (Mengenverteilung und Abrechnung)
  • Wasserkraftanlagen (Turbinenauslastungen und Turbinenoptimierungen etc.)
  • Kühlwasser führende Zu- und Abläufe sowie Kreislaufsysteme
  • Prozesswasser
  • Schieberüberwachung u.v.m.

Wireless Transit Time System

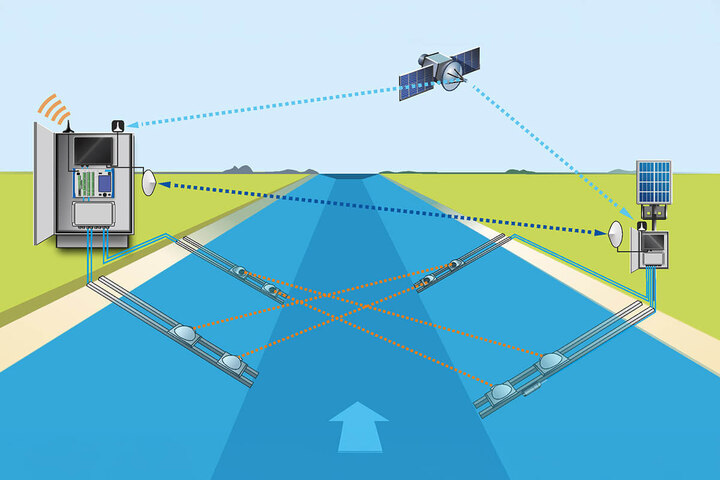

Flussmonitoring neu gedacht: Präzise Durchflussmessung in Flussgewässern, kabellos.

Jahrzehntelang bedeutete präzise Durchflussmessung vor allem eines: komplexe, kostspielige und störende Kabelinstallationen quer über das Gewässer. Diese Zeiten sind vorbei. NIVUS stellt die Wireless Transit Time-Technologie vor, eine revolutionäre, kabellose Messlösung für das Echtzeit-Durchflussmonitoring von Oberflächengewässern.

Zum Wireless Transit Time System

Technische Daten
Allgemein
Spannungsversorgung

100 - 240 V AC, -15 % / +10 %, 47 bis 63 Hz oder 10 - 35 V DC

Anschluss der Spannungsversorgung
  • AC: Gesteckter und aufgeschraubter Federzugklemmenblock
  • DC/DL: Gesteckter Federzugklemmenblock
Maximale Leistungsaufnahme

AC: 30 VA/ DC: 20 W

Typ. Leistungsaufnahme
  • 1x Relais angezogen, bis zu vier Pfade Laufzeitdifferenz
  • 1 MHz
  • 230 V AC: 14 VA/ 6,8 W
  • 24 V DC: 6,2 W
Betriebsbedingungen
  • Schutzklasse I
  • Überspannungskategorie II
  • Verschmutzungsgrad 2
Einsatzhöhe

AC-Gerät zur Verwendung in einer Höhe von bis zu 3000 m NN.  Bei Relaisspannungen >150 V ist die Verwendung auf Höhen bis max. 2000 m NN beschränkt (AC- und DC-Geräte)

Max. Umgebungstemp. für Einbau und Bedienung

+50 °C

Parametrierung / Programmierung

Menügeführt mittels Dreh-Druckknopf und zwei Funktionstasten, in den Sprachen Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugie-sisch, Schwedisch, Dänisch, Finnisch, Polnisch, Ungarisch, Rumänisch, Tschechisch, Russisch, Koreanisch und Chinesisch

Anschluss
  • Allgemein: Gesteckter Federzugklemmenblock
  • Spannungsversorgung AC: Gesteckter und aufgeschraubter Federzugklemmenblock
Durchflussregler

1x 3-Punkt-Schrittregler, Schnellschussregelung, einstellbare Schieberstellung bei Störung (Durchflussregler nur bei den Typen TR/GR/TZ/GZ verfügbar)

Speicherzyklus

Ab 30 Sekunden (abhängig vom Betriebsmodus)

Gehäuse

Hutschiene

  • Material: Aluminium und Kunststoff
  • Gewicht: ca. 1300 g

Feldgehäuse

  • Material: Polyamid (PA) / Polycarbonat PC
  • Gewicht: ca. 3.900 g (inkl. NF 650)
Schutzart (IEC 60529) / Stoßfestigkeit (IEC 62262)

Hutschiene

  • IP20 / IK08

Feldgehäuse

  • IP67 (Optional: IP68) / IK08
Einsatztemperatur

DC: −20°C bis +70°C

AC: −20°C bis +65°C

Lagertemperatur

−30°C bis +80°C

max. Luftfeuchtigkeit

80%, nicht kondensierend

Anzeige

Tageslichttaugliches TFT-Farbgrafikdisplay, 240x320 Pixel, 65.536 Farben

Eingänge

Digitaler Eingang:

  • galvanisch getrennt 5… 24 V nominal, Eingangsstrom typ. kleiner 5 mA bei max. Eingangsspannung Uin = 30 V, Eingangsstrom typ. größer 1,5 mA bei min. Eingangsspannung Uin = 3 V

Analoger Eingang:

  • 4 mA… 20mA mit 12 bit Auflösung für analoge Eingangswerte, Genauigkeit ± 0,4% auf den Messwertbereich (20 mA), Bürde 91 Ohm
Ausgänge

Digitaler Ausgang:

  • Relais (Wechsler), belastbar bis 230 VAC/ 2 A (cos 0,9 phi), Empfohlener Mindestschaltstrom 10 mA @ 5 V
  • bistabiles Relais (Wechsler), belastbar bis 230 VAC/ 2 A (cos 0,9 phi), Empfohlener Mindestschaltstrom 10 mA @ 12 V

Analoger Ausgang:

  • 0/4 mA… 20 mA, Bürde 500 Ohm, 12 bit Auflösung, Genauigkeit besser ± 0,1% bei 20°C
Datenspeicher

intern 1,0 GB, für Parametrierung/Programmierung und Messwertsicherung ca. 570.000 Datensätze (Zeitstempel);

über USB-Stick frontseitig auslesbar

Kommunikation
  • HART (Slave) über AA1
  • Modbus TCP über Netzwerke (LAN/WAN, Internet)
  • Modbus RTU über RS485 oder RS232
  • SMTP/FTP/HTTP
  • 2G/3G/4G über integriertes Funkmodem (nur bei Typ G2/GR/G4/GM/GZ)

Technische Änderungen vorbehalten.

Downloads

Prospekt NivuFlow 650

Betriebsanleitung | Durchflussmessumformer NivuFlow 650 (Rev. 03)

Technische Beschreibung | Datenübertragung - Ergänzung zur Betriebsanleitung (Rev. 01)

NIVUS Datenübertragung der Geräte NivuFlow 550, 600, 650, 7550, Energy Saver und NivuParQ 850 - Ergänzung zur jeweiligen Betriebsanleitung

Technische Beschreibung | NIVUS Modbus TCP/RTU (Rev. 06)

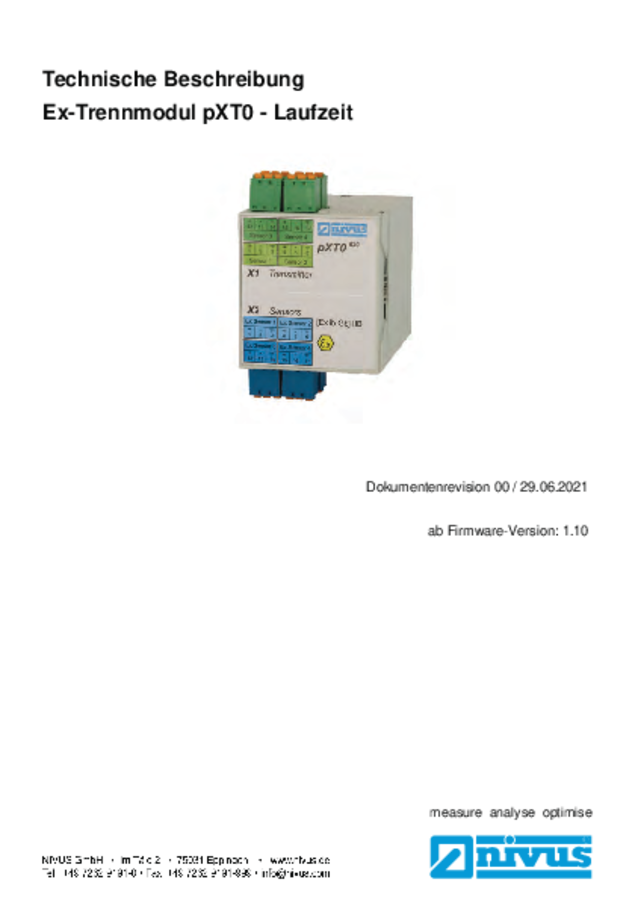

Technische Beschreibung "Ex-Trennmodul pXT0 - Laufzeit"

EU Konformitätserklärung | Durchflussmessumformer stationär NivuFlow 6xx

Typ NF6-xT…

EU Konformitätserklärung | Durchflussmessumformer stationär mit internem 2G/3G/4G Modem zur Datenfernübertragung NivuFlow 6xx

Typ NF6-xG...

EU Konformitätserklärung | Erweiterungsmodule NFE-...



Ausschreibungstext NivuFlow 650
