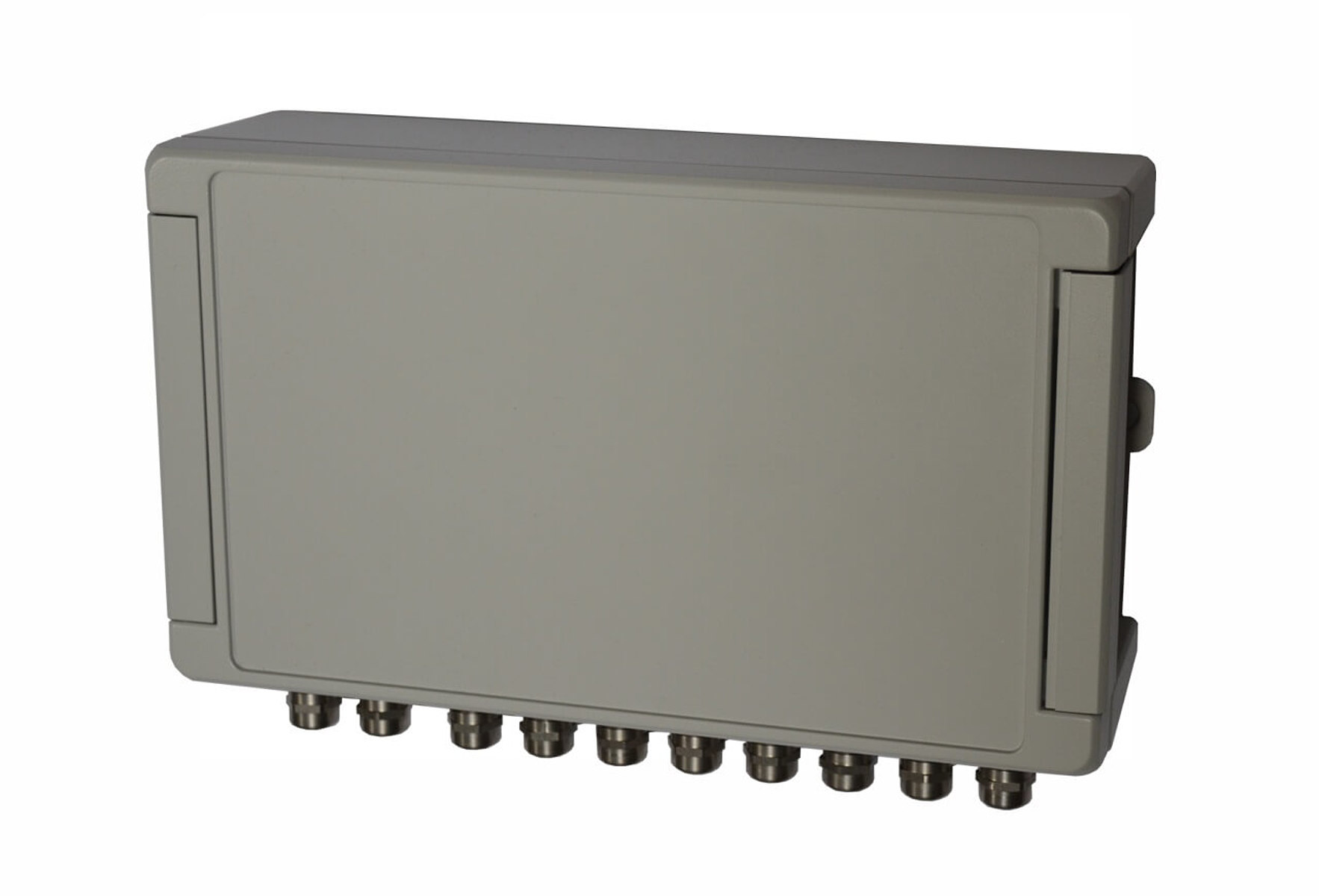

NivuFlow ErweiterungsmodulNeu

Artikel Nr. NFE-

für NivuFlow 600 und 650

Das NivuFlow Erweiterungsmodul für bis zu 32-Pfad Durchflussmessungen

Das NivuFlow Erweiterungsmodul ermöglicht Durchflussmessungen für höchste Genauigkeitsansprüche. In Verbindung mit NivuFlow 600/650 Messumformern können bis zu 32 Messpfade für eine Messung verwendet werden. Damit können hochauflösende Messungen auch unter anspruchsvollen Bedingungen zu realisiert werden. Die Verwendung von bis zu 32 akustischen Pfaden ermöglicht die genaue Abbildung des Fließprofils vor allem bei dynamisch wechselnden Füllständen.

Aufgrund der Bündelung von Messpfaden direkt vor Ort, wird der Bedarf an Kabelmaterial extrem reduziert. Ebenfalls reduziert sich der Aufwand für Installation und Kabelverlegung.

Bis zu acht Messpfade werden mit einem Erweiterungsmodul zusammengeführt und über eine Leitung an den NivuFlow Messumformer weitergeleitet. Bei Einsatz von 4 Erweiterungsmodulen können so 32 Messpfade eingesetzt werden.

Das robuste und wetterfeste Gehäuse entspricht IP 65 wurde speziell für die Installation im Feld entwickelt.

Allgemein
Eingänge Anschluss der Sensoren
Ausgänge Anschluss an den Messumformer
Versorgungsspannung 100 bis 240 V AC, +10% / -15 %, 47 bis 63 Hz, oder 24 V DC ±15%, 5% Restwelligkeit
Leistungsaufnahme max. 48 VA
Gehäuse Schutzgrad: IP65
Material: Aluminiumdruckguss
Einsatztemperatur -20 °C bis +50 °C, max. Luftfeuchtigkeit 80%, nicht kondensierend
Zubehör Buskabel zur Verbindung des Erweiterungsmoduls mit dem Messumformer,
Typ: LiYC11Y 2 x 1,5 mm² + 1 x 2 x 0,34 mm², Kabelaußendurchmesser: 8,4 mm ±0,25 mm

Technische Änderungen vorbehalten.

EU Declaration of Conformity "Ex" Ultrasonic transit time sensors

"Ex" Ultrasonic transit time sensors



Déclaration de conformité UE "Ex" capteurs ultrasoniques temps de transit

"Ex" capteurs ultrasoniques temps de transit

Déclaration de conformité UE Capteur ultrasoniques temps de transit "Ex"

EU Declaration of Conformity Ultrasonic transit time sensors

Déclaration de conformité UE Capteur ultrasoniques temps de transit

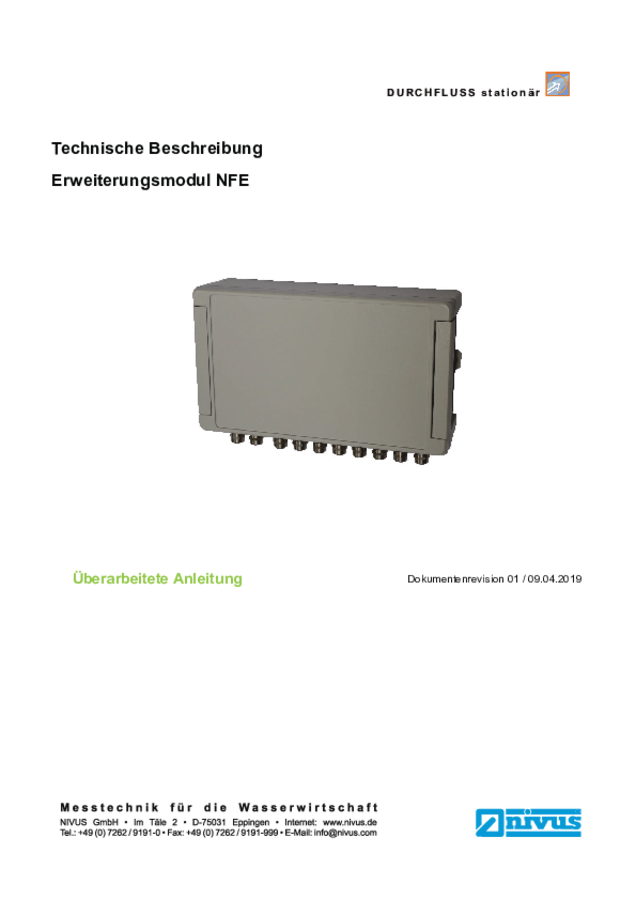

Technische Beschreibung NivuFlow Erweiterungsmodul

Erweiterungsmodul für NivuFlow 600 und NivuFlow 650
