Durchflusssensoren

NOS Halbkugel- und Kugelkopfsensor

Artikel Nr. NOS-VX0B / NOS0 H0VX00

Für Messstellen mit unterschiedlichen Geometrien

Präziser Ultraschallsensor für natürliche Gewässer und Prozesswasser.

Montage
Kanalwand

Kompatibel mit

NivuFlow 650

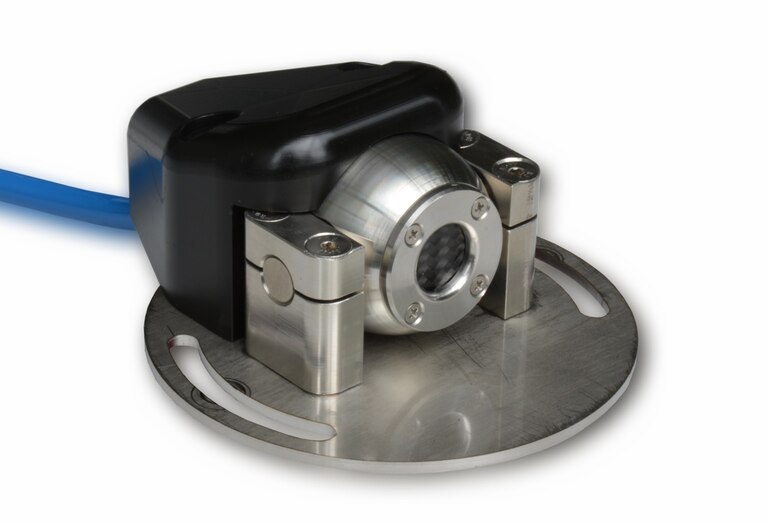

Kugelkopfsensor für Durchflussmessung nach dem Laufzeitdifferenzprinzip

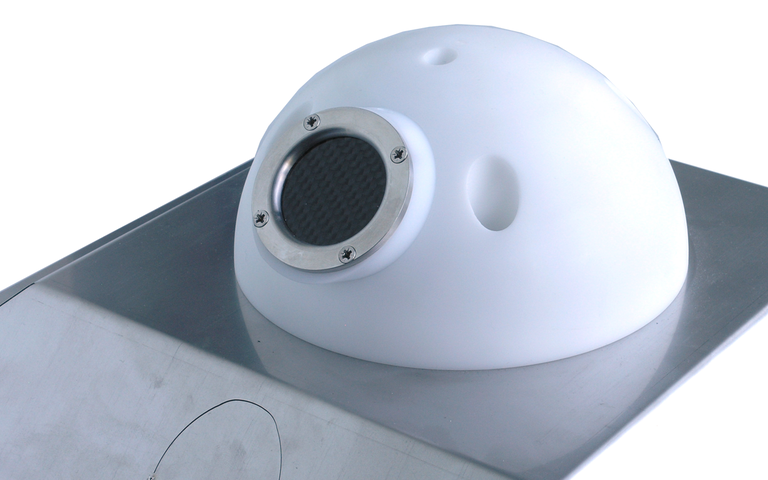

NOS Halbkugelsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien mit Montageblech

Ultraschall-Laufzeitdifferenz-Sensor zum Anschluss an NivuFlow 650
Hydrometrie mit höchster Messgenauigkeit
Messung in klaren bis leicht verschmutzten Wasser
Für 8-Pfad-Messung nach IEC 60041 (ASME PTC 18)
Messung in offenen Kanälen und Oberflächengewässern
resistentes Sensormaterial für den Einsatz in verschiedensten Medien
bis zu 100 m Kabellänge zwischen Sensor und Messumformer oder Zwischenbox

Die NOS Halbkugel- und Kugelkopfsensoren sind Teil eines stationären Messsystems zur kontinuierlichen Durchflussmessung und Datenspeicherung der erfassten Messwerte. Eingesetzt werden sie im Bereich von sauberen bis leicht verschmutzten Medien, in teil- und vollgefüllten Gerinnen und Kanälen unterschiedlichster Geometrien und Abmessungen.

Typische Anwendungen für den NOS Halbkugel- und Kugelkopfsensor

Stationäre Messungen von Oberflächengewässern z.B. Flüssen, Kanälen usw.
Bewässerungssysteme
Kühlwasser führende Zu- und Abläufe bzw. Kreislaufsysteme
Kläranlagenablauf
Fremdwasser- bzw. Leckageermittlungen
Durchflussmessungen in der Industrie
u.v.m.

Allgemein
Messprinzip	Ultraschall-Laufzeitdifferenz
Messfrequenz	Typ NOS: 1 MHz, 200 kHz Typ NOS0: 500 kHz, 200 kHz
Geschwindigkeitsbereich	±25 m/s Mindest-Fließgeschwindigkeit: 0,01 m/s
Kanalbreiten	0,5…200 m; andere Kanalbreiten auf Anfrage
Genauigkeit	Stabsensor / (Halb-)Kugelsensor: Fließgeschwindigkeit (vmittel) im Pfad ±0,1 % vom Messwert Einsteck-/Einschraubsensor: Durchfluss (Q): ±0,5 % vom Messwert in Verbindung mit Prozesskalibrierung
Lagertemperatur	-40°C… +70°C
Temperaturmessung / Schallgeschwindigkeitsmessung
Messbereich	0 °C…+60 °C
Messfehler	±1 K
Schutzart	IP68
Einsatztemperatur	-40°C… +50°C
Kabellängen	10/20/30/40/50/60/70/80/90/100 m Erweiterungsmöglichkeit: Sensoren anschließbar an ein Erweiterungsmodul, Kabellänge zwischen Erweiterungsmodul und Messumformer max. 200 m
Kabelausführung	Durchgehendes konfektioniertes Kabel; Vorkonfektioniertes Kabel mit Unterwasserkupplung (optional für NOS-V30B)
Kabeltypen	Twinax 2x AWG 20; PUR
Kabelaußendurchmesser	8,5 mm
Sensortypen	Stabsensor (Halb-)Kugelsensor Einstecksensor/Einschraubsensor
Mediumberührende Materialien	Stabsensor/Einstecksensor/Einschraubsensor: Edelstahl 1.4571, CFK (Carbon), Viton® Halbkugel: Edelstahl 1.4571, CFK (Carbon), POM, PUR, Neopren bei Unterwasserkupplung Kugelkopfsensor: Edelstahl 1.4571, CFK (Carbon), POM Kabel: PUR

Technische Änderungen vorbehalten.

Abmessungen NOS-Kugelsensor 200kHz — NOS-Kugelsensor 200kHz Abmessungen in mm

Abmessungen NOS-Kugelsensor 500kHz — NOS-Kugelsensor 500kHz Abmessungen in mm

Technische Beschreibung | Laufzeitsensoren (Rev. 08)

Datei herunterladen
PDF 2 MB

Montageanleitung | Laufzeitsensoren (Rev.04)

Datei herunterladen
PDF 7 MB
