Durchflusssensoren

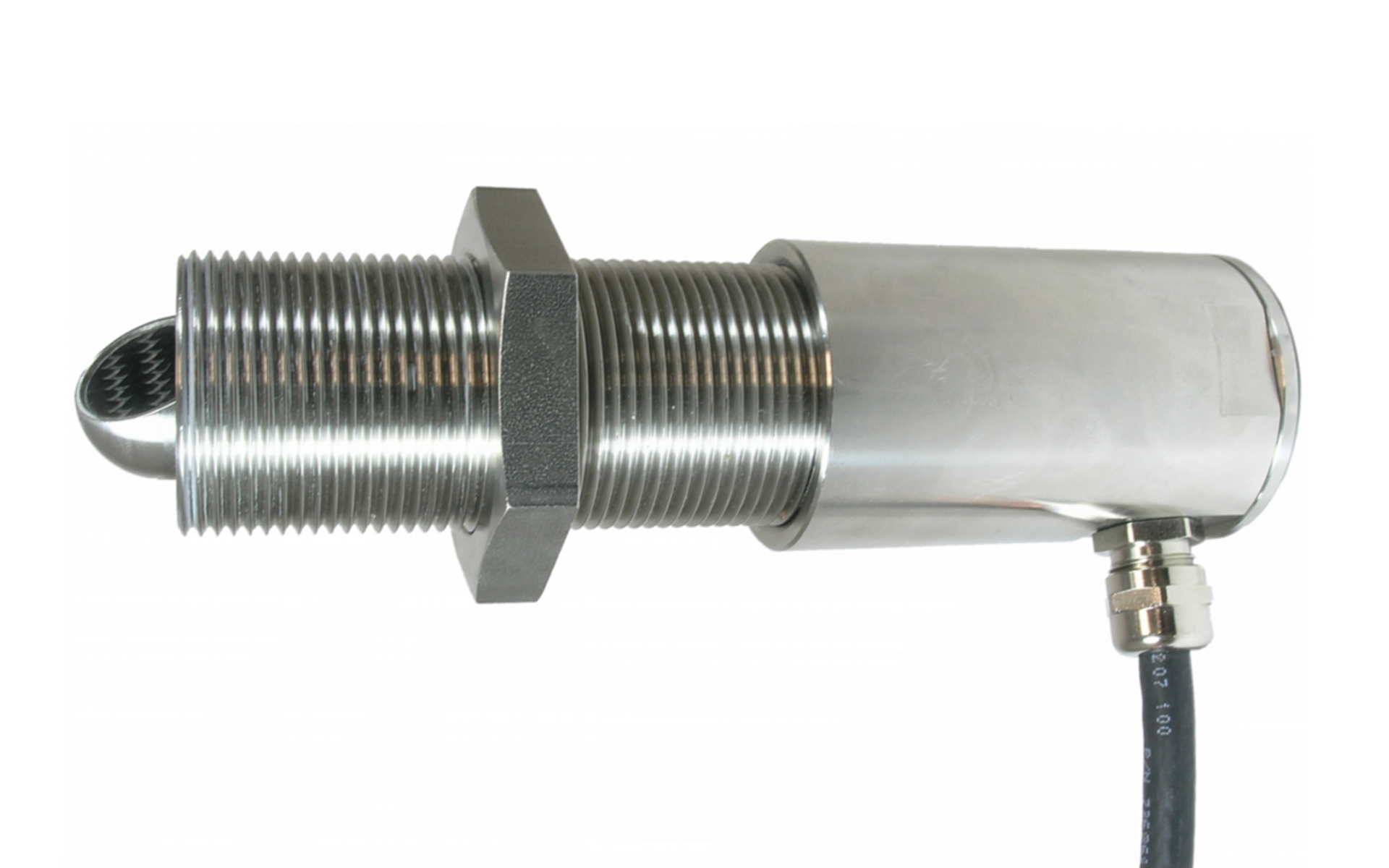

NOS Einschraubsensor

Artikel Nr. NOS-V2X00

für Hochdruckleitungen

Für die hochgenaue Durchflussmessung mittels Laufzeitverfahren nach IEC 60041 in Prozesswasser- und Hochdruckleitungen.

Beschreibung
  • Ultraschall-Laufzeitdifferenz-Sensor zum Anschluss an NivuFlow 600 und NivuFlow 650
  • resistentes Material für den Einsatz in verschiedensten Medien
  • Messung in klarem bis hin zu leicht verschmutztem Wasser
  • Messung in vollgefüllten Rohren
  • Hydropower-Anlagenüberwachung mit höchster Messgenauigkeit
  • 8-Pfad-Messung nach IEC 60041 (ASME PTC 18)
  • bis zu 100 m Kabellänge zwischen Sensor und Messumformer

Der NOS-Einschraubsensor ist Teil eines stationären Messsystems zur kontinuierlichen Durchflussmessung und Datenspeicherung der erfassten Messwerte.

Er wird zur Messung des Durchflusses sauberen bis leicht verschmutzten Medien in vollgefüllten Rohren unterschiedlichster Abmessungen eingesetzt.

Die Messwerterfassung erfolgt mittels Ultraschall nach dem Prinzip der Laufzeitdifferenz. Durch die Möglichkeit der genormten Erzeugung eines Messnetzes im Medium durch die Installation von bis zu 8 Messpfaden gemäß IEC 60041 sind hochgenaue Messergebnisse möglich.



Typische Anwendungen für den NOS Einschraubsensor

  • Stationäre Messungen von vollgefüllten Rohren in Hydropoweranlagen oder Pumpstationen
  • Bewässerungssysteme
  • Kühlwasserführende Zu- und Abläufe bzw. Kreislaufsysteme
  • Kläranlagenabläufe
  • Durchflussmessungen in der Industrie, Prozesswässer, Druckleitungen
    u.v.m.
Technische Daten
Allgemein
Messprinzip

Ultraschall-Laufzeitdifferenz (Transit-Time)

Messbereich

±20 m/s

Messfrequenz

0,9 bis 1,2 MHz

Schutzart

IP 68 (frontseitig)

Einsatztemperatur

-20 °C bis +50 °C

Lagertemperatur

-30 °C bis +70 °C

Betriebsdruck

max. 80 bar

Kabellängen

Maximal 100 m zwischen Sensor und Messumformer oder Zwischenbox

Mediumberührende Materialien

Stabsensor/Einstecksensor/Einschraubsensor:

Edelstahl 1.4571, CFK (Carbon), Viton ®

Sensoranbindung

Klemmanschluss im Sensorkopf

Messunsicherheit

Fließgeschwindigkeit (v mittel) im Pfad ± 0,1 % vom Messwert

Offset Geschwindigkeit < ±5 mm/s

Nullpunktdrift

absolut nullpunktstabil

Sensortypen

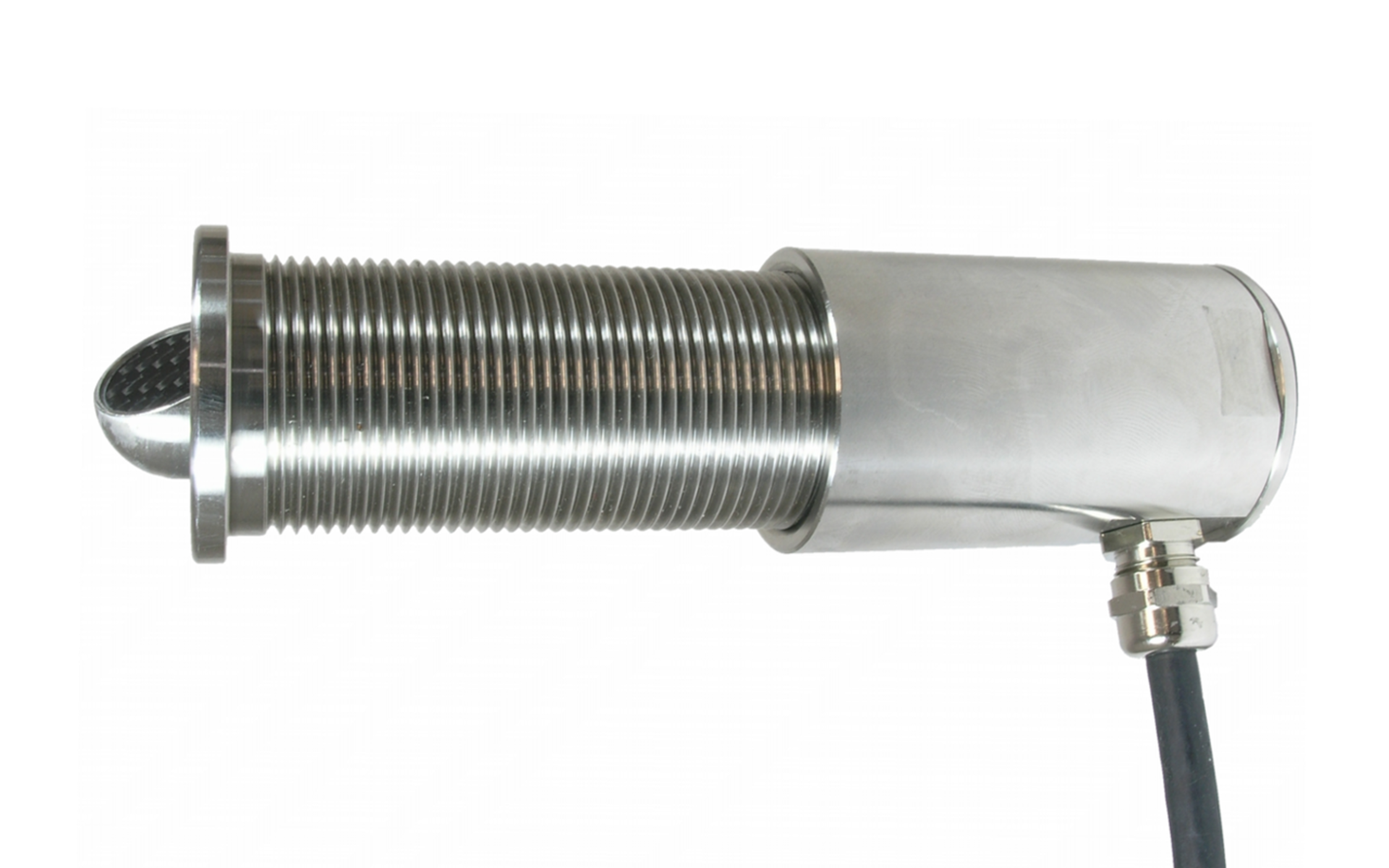

Einstecksensor von Innen Einschraubsensor von außen

Technische Änderungen vorbehalten.

Downloads

Montageanleitung | Laufzeitsensoren (Rev.04)
