Montagezubehör Durchflusssensoren
Montagezubehör Rohrsensoren
Artikel Nr. ZUB0für die einfache und schnelle Montage von Rohrsensoren
Das Montagezubehör ermöglicht eine einfache und schnelle Installation von Rohrsensoren an unterschiedlichen Rohren. Alle Teile sind aus hochwertigem Edelstahl 1.4571.
- Einfache und schnelle Montage der Rohrsensoren
- Die Rohrleitung muss zur Montage nicht entleert werden
- Solide und Robuste Ausführungen in Edelstahl 1.4571
- Inklusive allem Befestigungsmaterial
Das Montagezubehör ermöglicht eine einfache und schnelle Installation von Rohrsensoren an unterschiedlichen Rohren. Das Zubehör umfasst je nach Bedarf eine Montage mit oder ohne Schweißarbeiten am Rohr. Die Rohrleitung muss bei der Montage nicht entleert werden. Der Sensor kann einfach durch den Kugelhahn bei voller Rohrleitung entnommen werden. Das solide und hochwertige Zubehör aus Edelstahl 1.4571 ist für die Montage im Innen- und Außenbereich geeignet. Jedes Zubehör wird immer komplett mit allem Befestigungsmaterial geliefert.
Übersicht

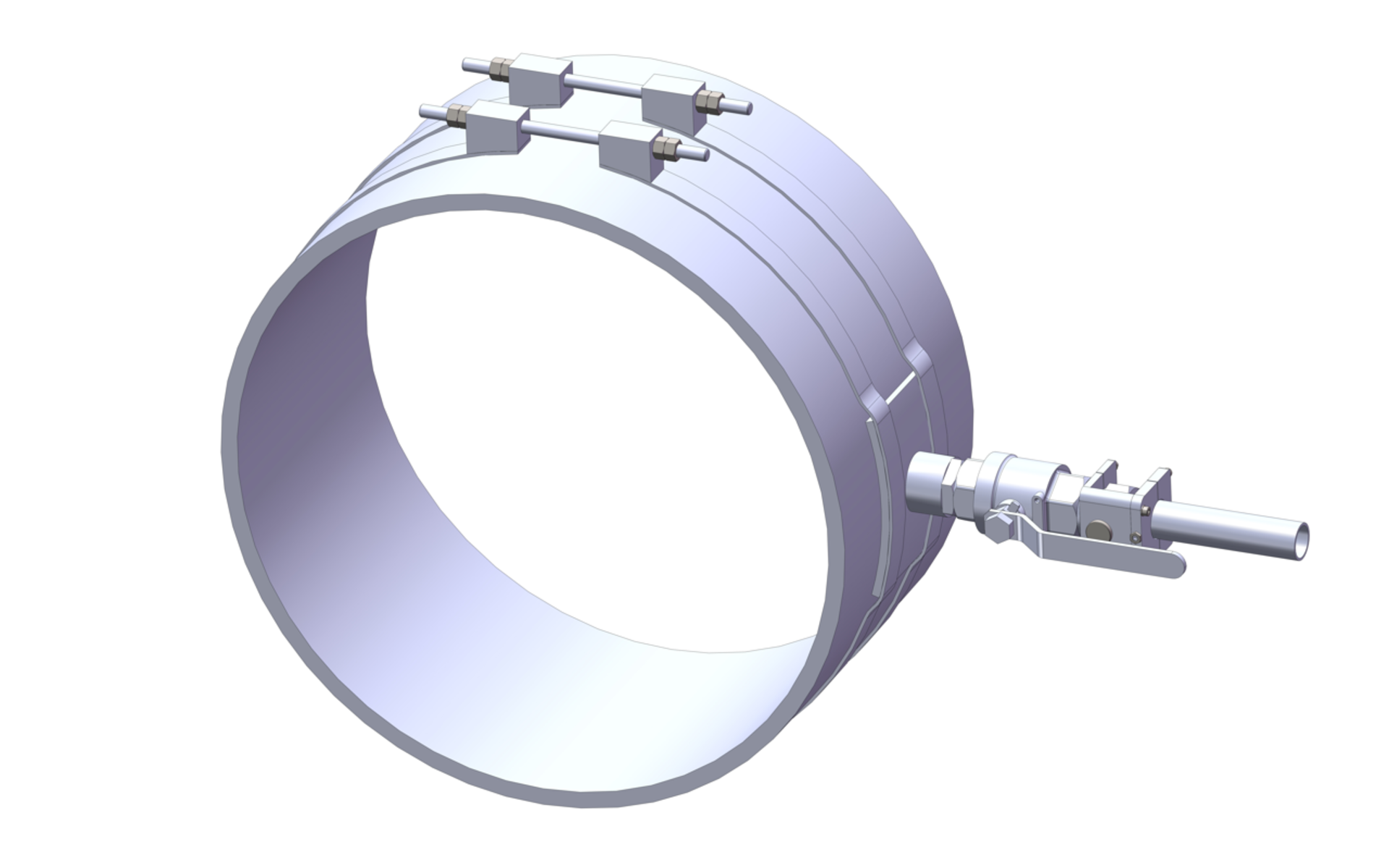

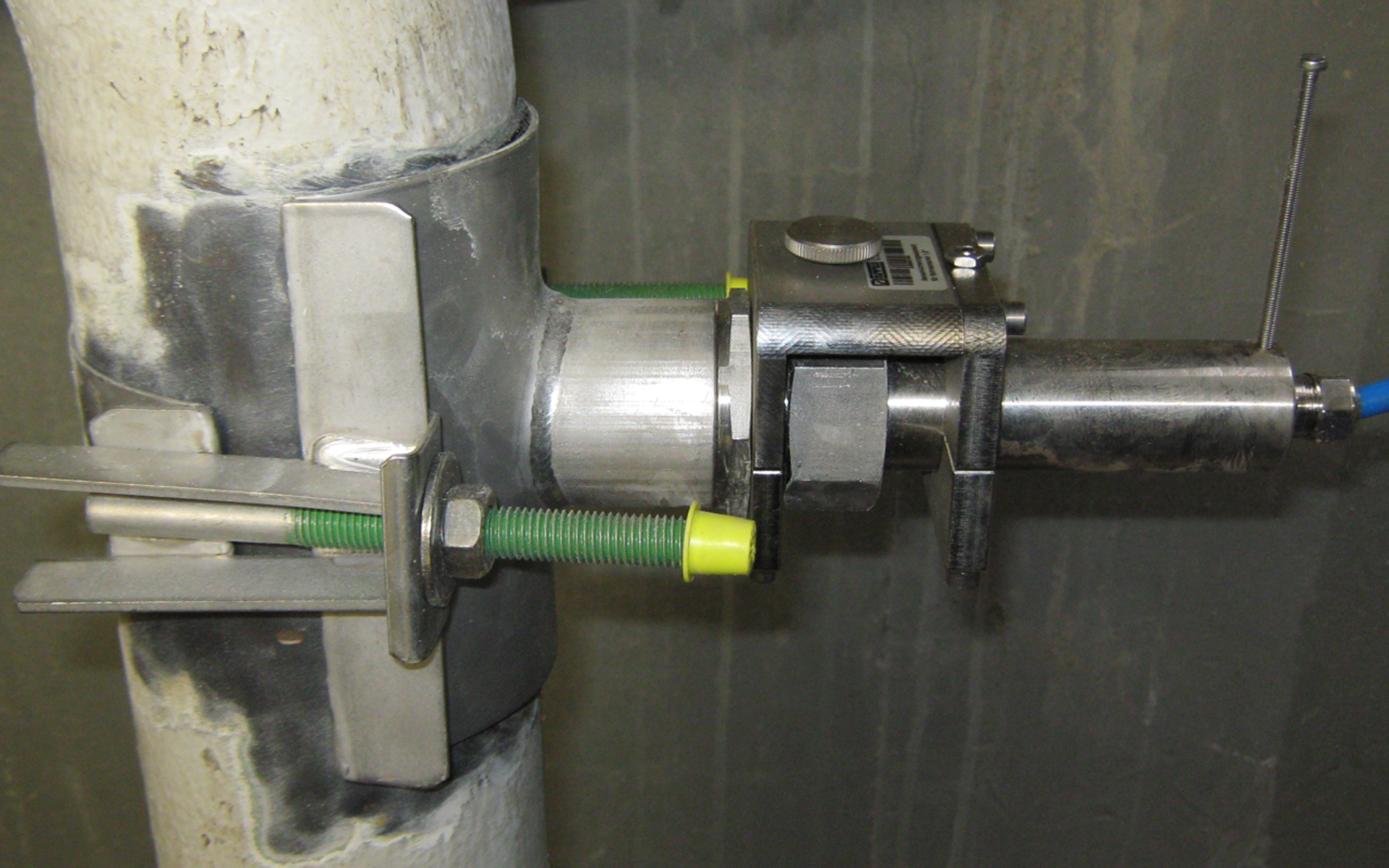

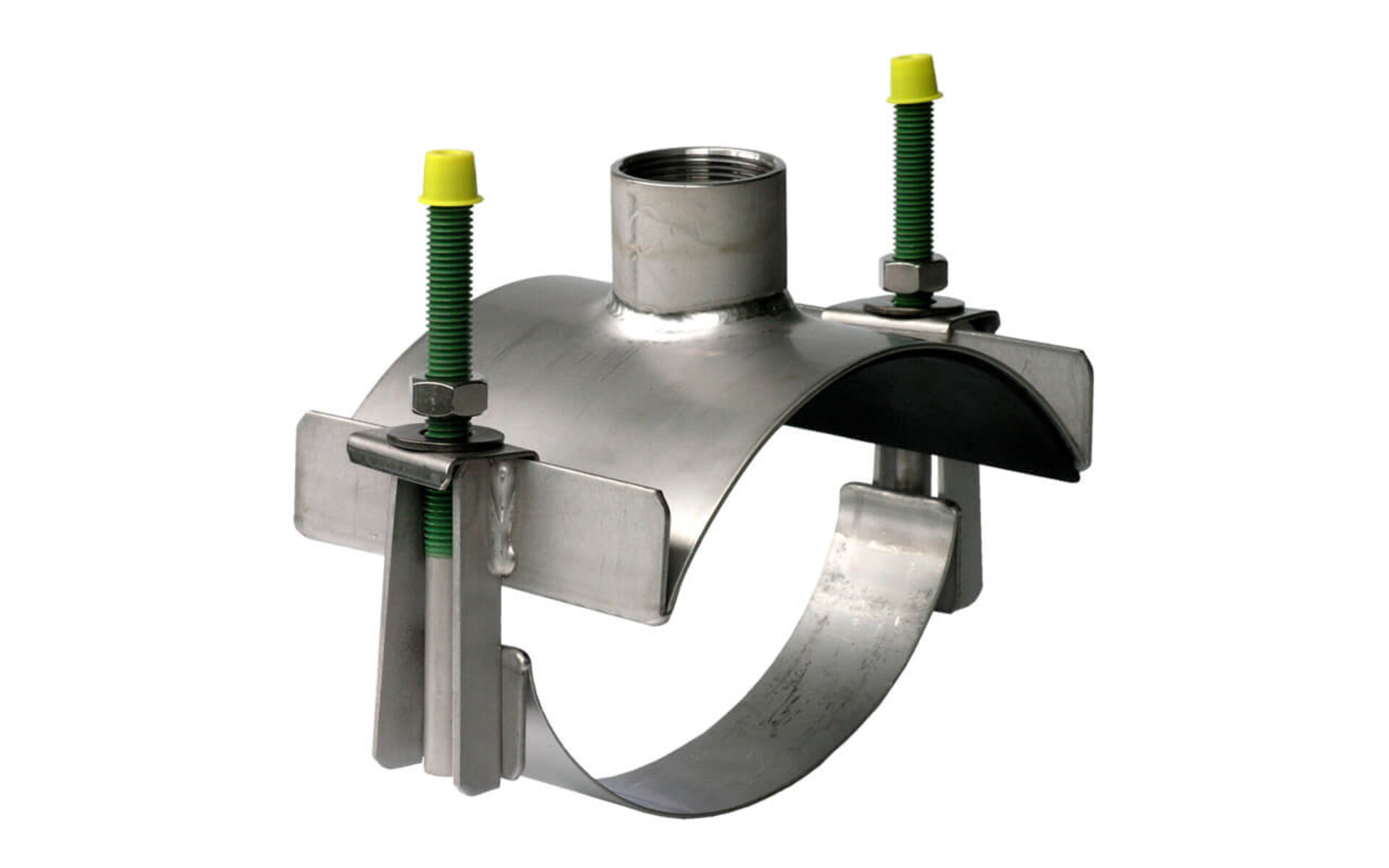

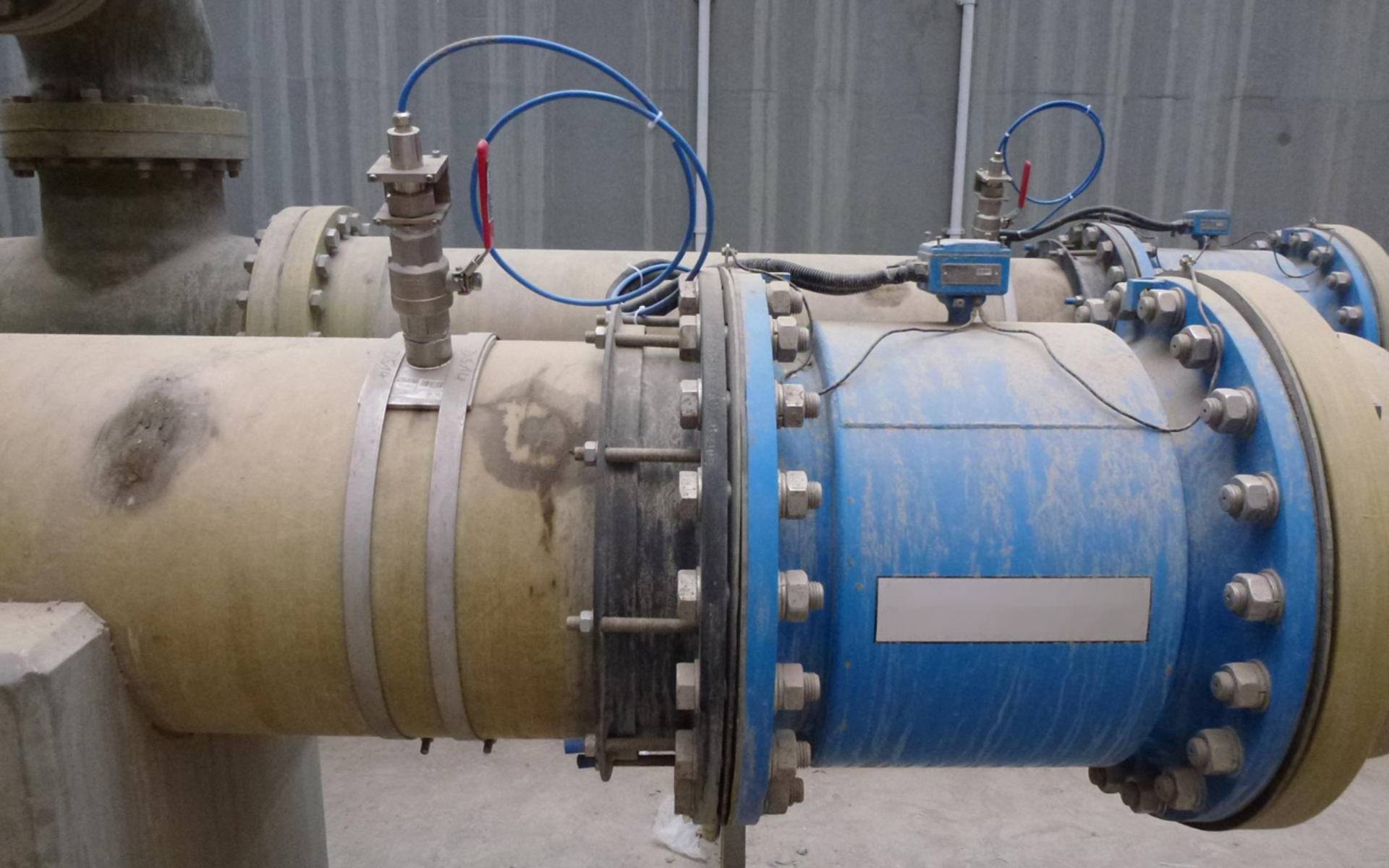

Anbohrsattel
ZUB0ABS
Zur Installation von 1 ½“ Rohrsensoren ohne schweißen

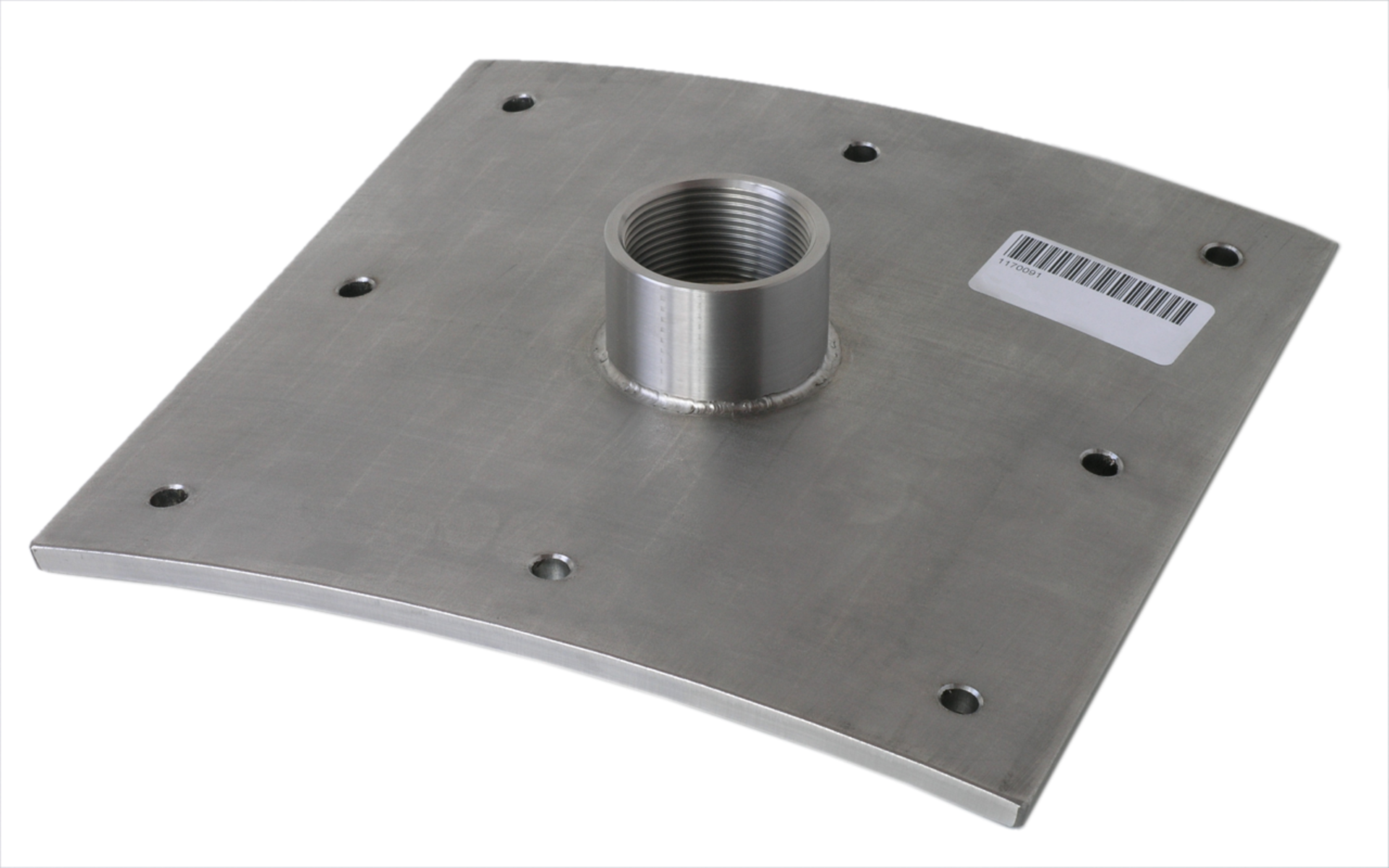

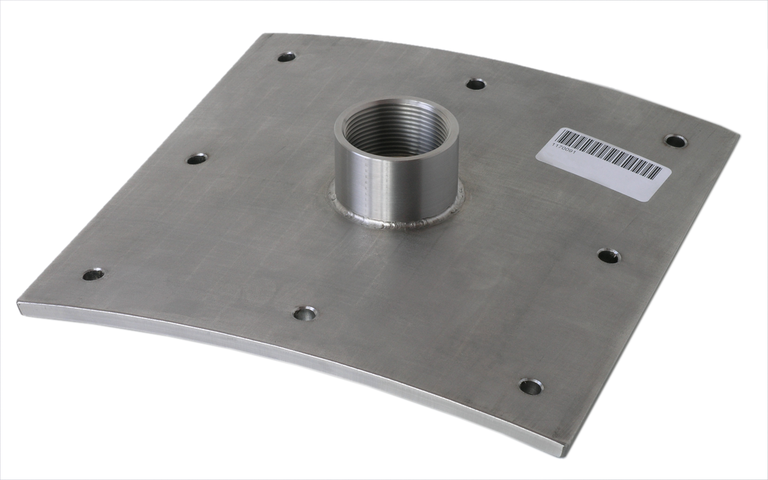

Anbohrplatten
ZUB0ABP15
Zur Installation von 1 ½“ Rohrsensoren an Beton oder HDPE-Rohren ab einer Rohrwandstärke von 8 cm

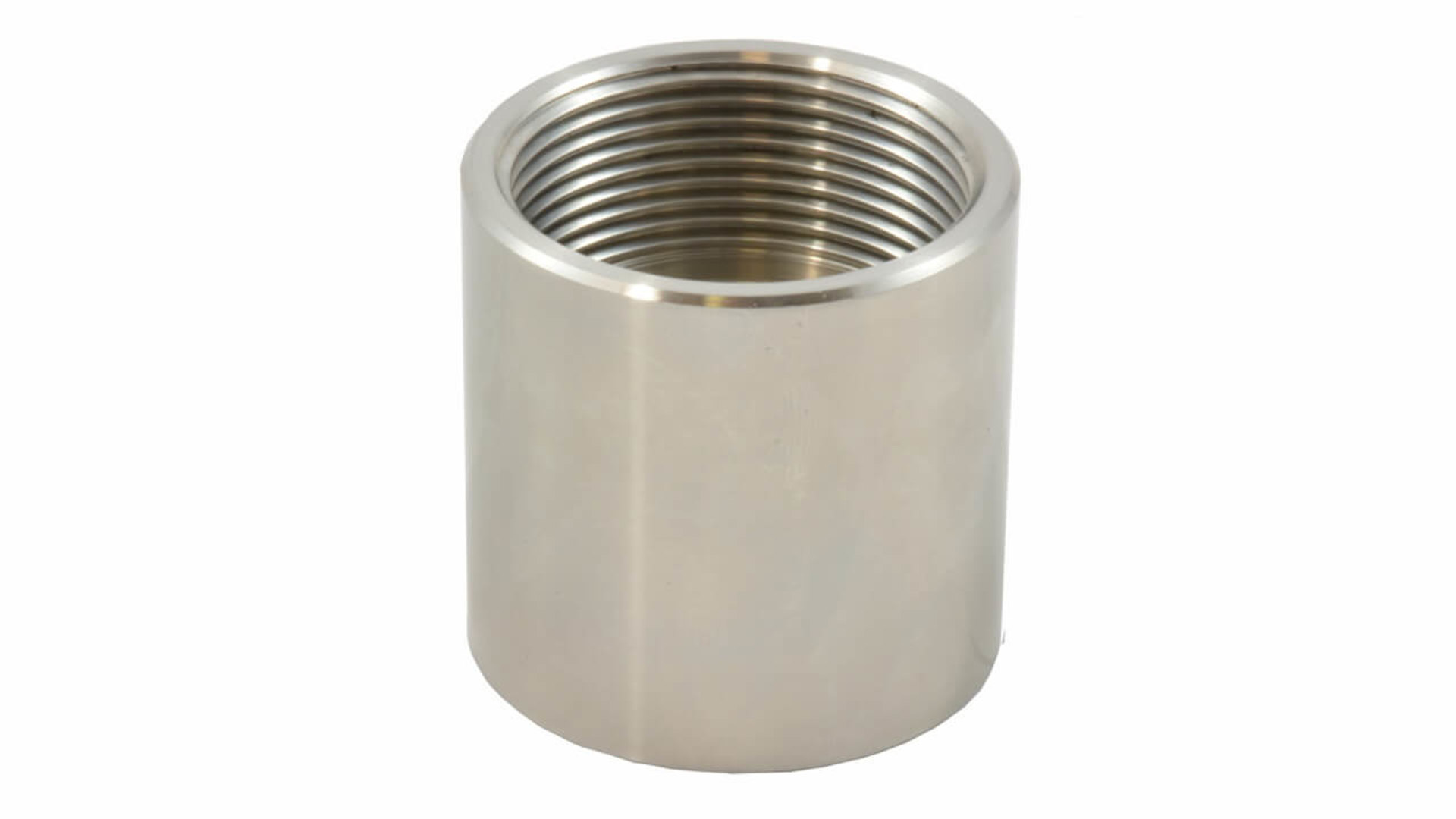

Anschweißstutzen
ZUB0STU
Anschweißstutzen zur Installation von 1 ½“ Rohrsensoren an Stahl- und Edelstahlrohren, Material: Edelstahl 1.4571

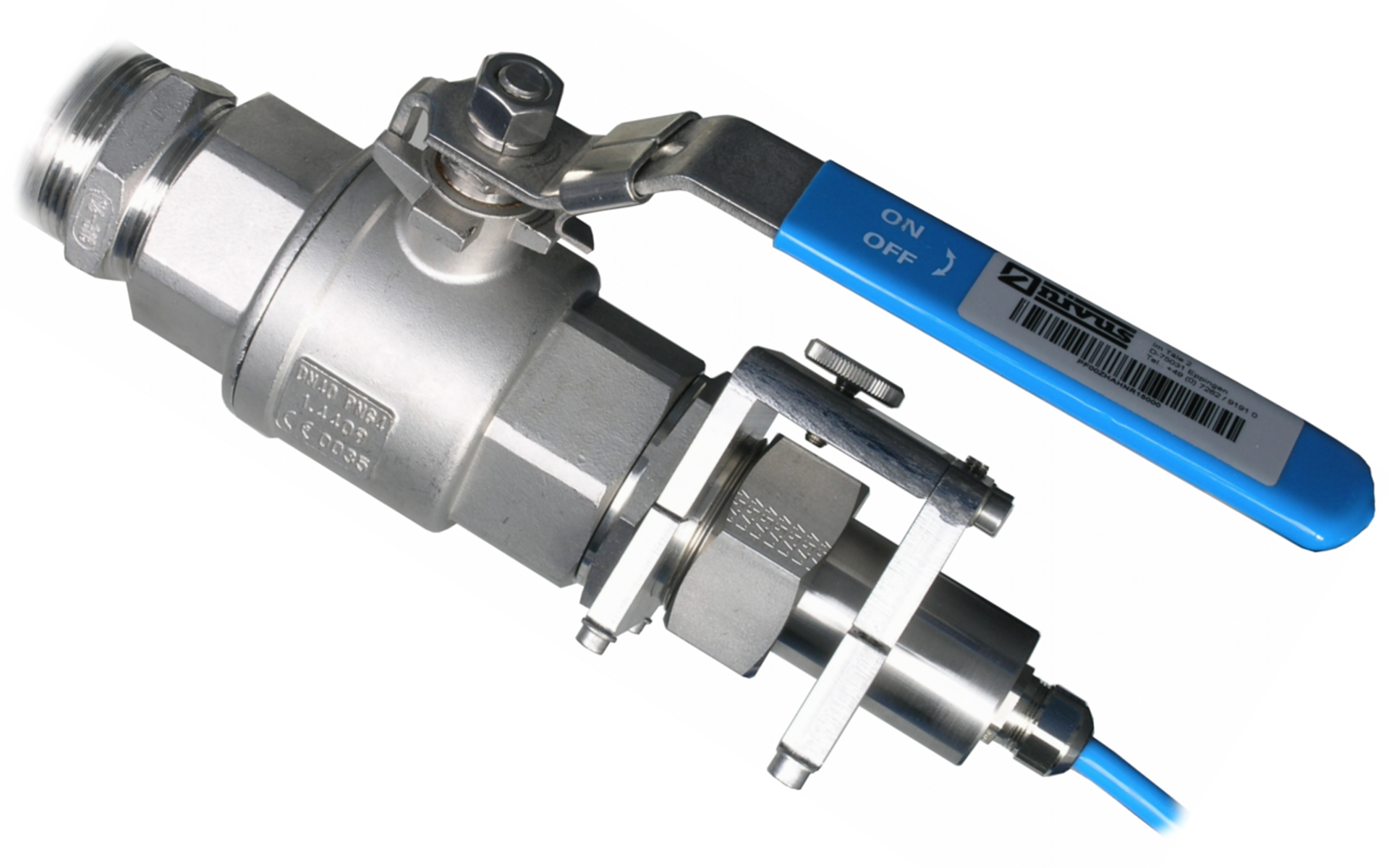

Absperrkugelhahn
ZUB0HAHNR15
Zur Entfernung von Rohrsensoren aus drucklosen Leitungen für Fließgeschwindigkeitssensoren mit 1½"-Verschraubung

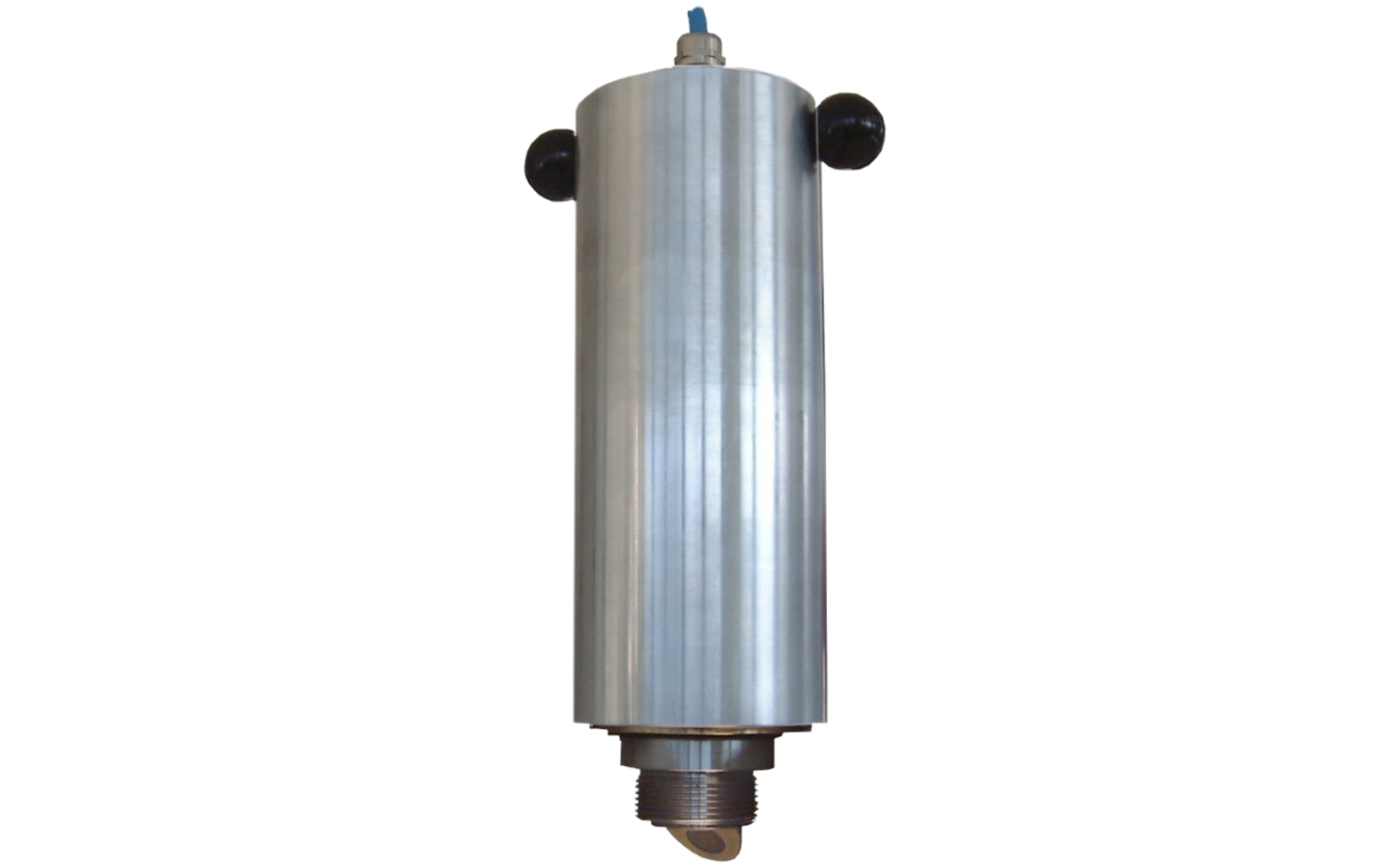

Ausfahrarmatur
ZUB0AA
Ausfahrarmatur zum manuellen Aus- und Einfahren von 1 1/2"-Rohrsensoren unter Prozessbedingungen (nicht zum Ausbau)
Ausfahr- und Ausbauarmatur
Ausfahrarmatur zum manuellen Aus- und Einbau von 1 ½"-Rohrsensoren mit 300 mm Länge unter Prozessbedingungen

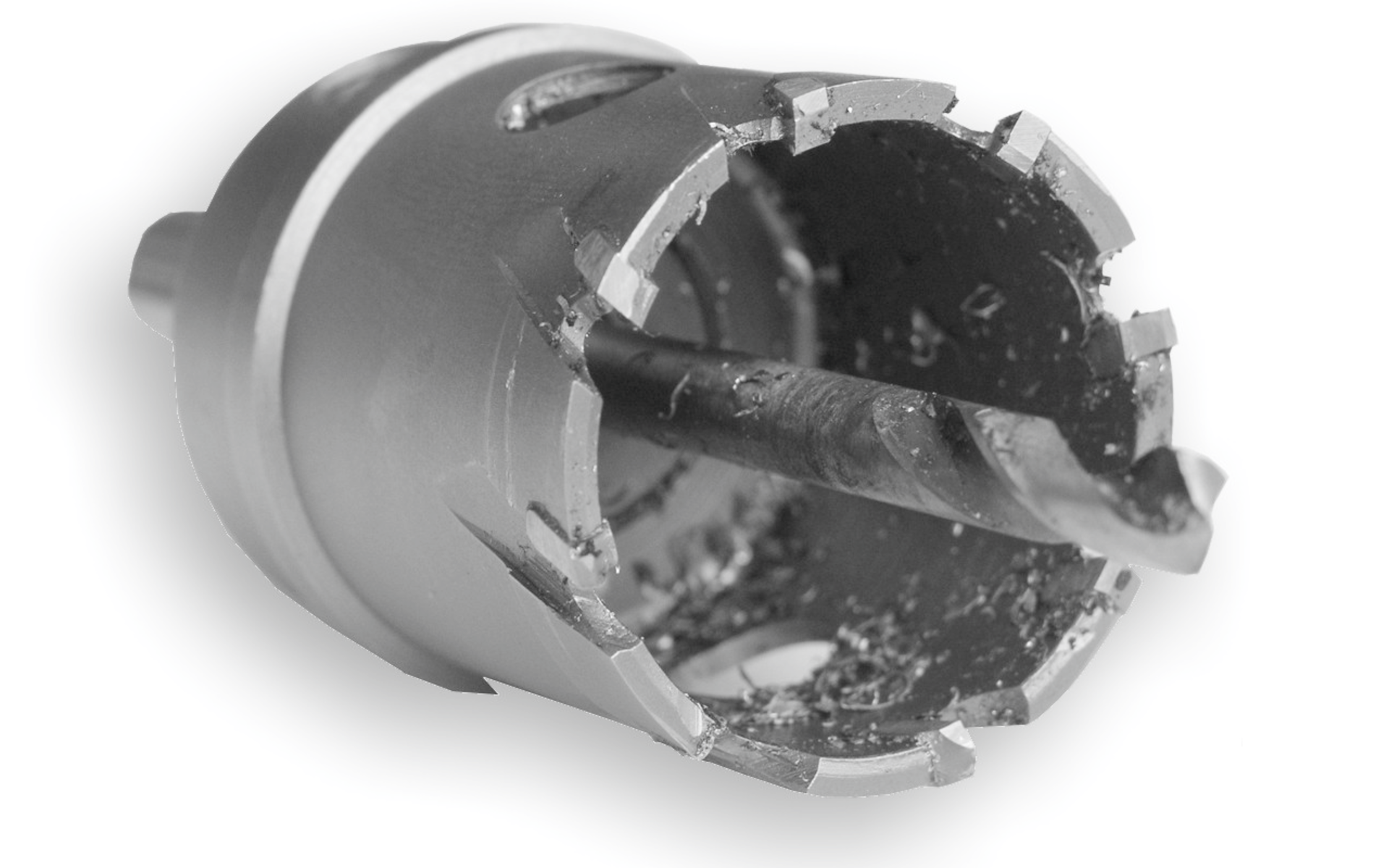

Bohrkrohne 38
ZUB0BOHRK38
Zum Bohren ohne Kugelhahn
Bohrkrohne 36
ZUB0BOHRK36
Zum Bohren durch den Kugelhahn
Verlängerung
ZUB0VER
Zum Bohren durch den Kugelhahn
Bohrkrohne XL
ZUB0BOHRK36XL
Für sehr dicke Rohrwandungen bis 100 mm
Hochleistungsschneidpaste
ZUB0SCHNEID
Hochleistungsschneidpaste für Bohrkrohnen
Technische Daten
| Anbohrsattel | |
|---|---|
| max. Druck | 4 bar |
| Anschluss | mit Stutzen (Innengewinde 1 1/2" nach DIN 2999) |
| Aufbau |
|
| Montagebereich | Stufenweise von DN 100 – DN 1000 |
| Materialien |
|
Technische Änderungen vorbehalten.
| Ausfahrarmatur | |
|---|---|
| max. Druck | 4 bar |
| Anschluss | R 1½" Außengewinde |
| Materialien | AlMg-Legierung, Messing |
| Gewicht | ca. 5,5 kg |
| max. Verfahrlänge | ca. 150 m |
| Außendurchmesser | 100 mm |
| Gesamtlänge Armatur | 290 mm |
Technische Änderungen vorbehalten.
Downloads

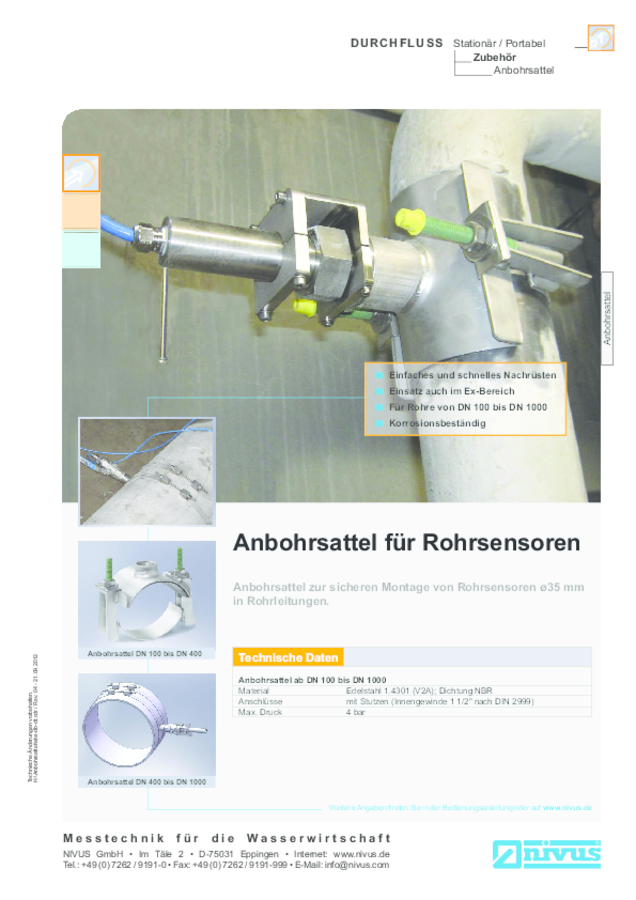

Datenblatt Anbohrsattel für Rohrsensoren
Anbohrsattel zur sicheren Montage von Rohrsensoren in Rohrleitungen

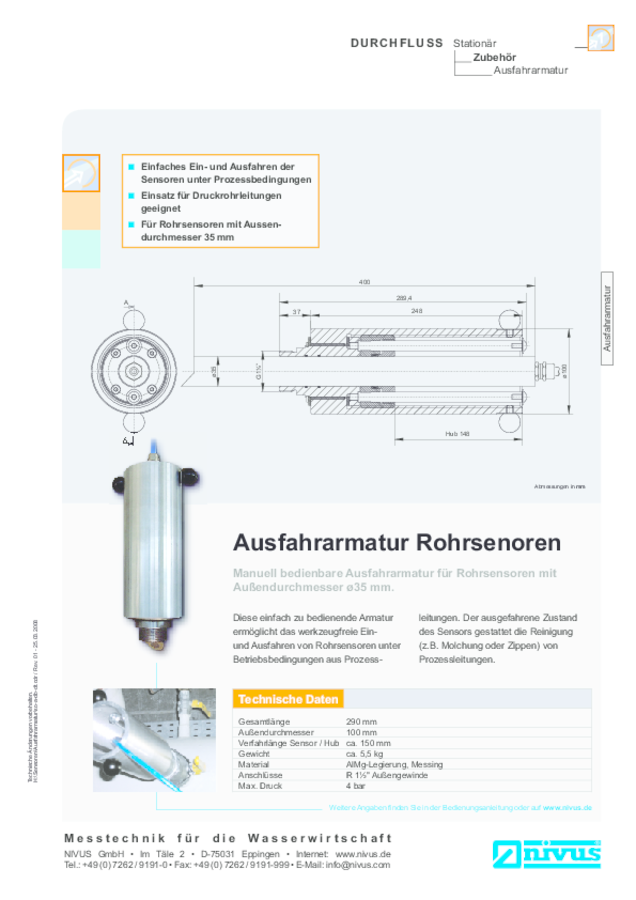

Datenblatt Ausfahrarmatur
Einfaches Ein- und Ausfahren der Sensoren unter Prozessbedingungen

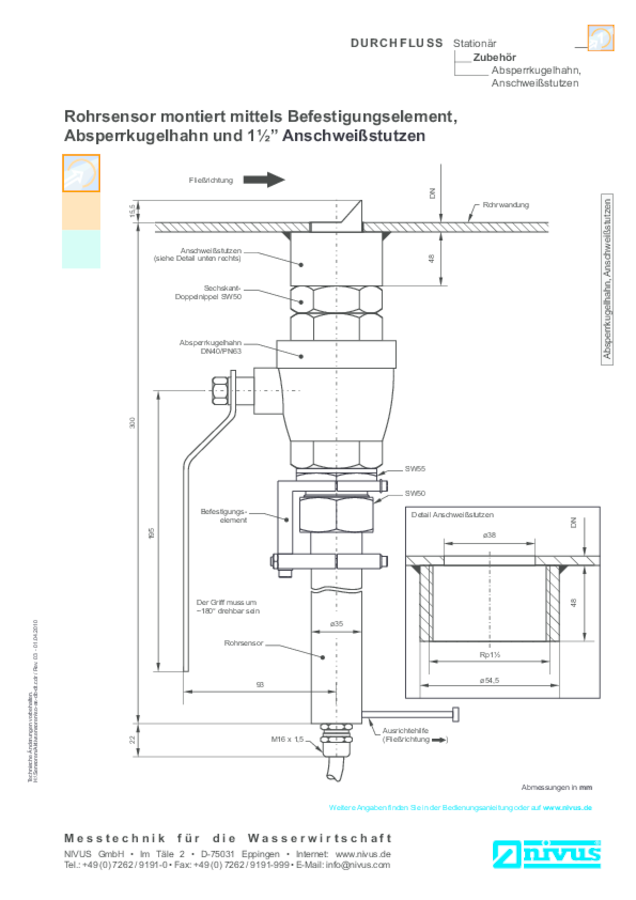

Zeichnung Rohrsensor mit Absperrkugelhahn
Rohrsensor montier mittels Befestigungselement, Absperrkugelhahn und 1 ½“ Anschweißstutzen
