Durchflusssensoren

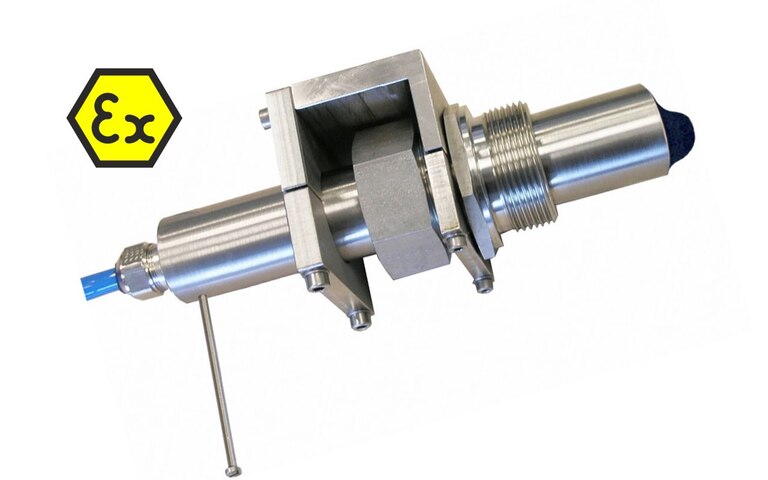

KDA Doppler-Rohrsensor

Artikel Nr. KDA-R/KDS-R

Fließgeschwindigkeitssensor zur Montage an Rohre

Ultraschallsensor zur Durchflussmessung in leicht bis stark verschmutzen Medien. Konzipiert zur Befestigung über Stutzen an Rohren

Beschreibung
  • Neueste intelligente Doppler-Technik der vierten Generation
  • Kostengünstig in der Anschaffung
  • Für alle Rohrquerschnitte geeignet
  • Einfache Montage ohne zusätzliche Einbauten
  • Kabelverlängerungen problemlos möglich
  • Messung in stark verschmutzen und abrasiven Medien

Die KDA Fließgeschwindigkeitssensoren sind zur kontinuierlichen Messung in leicht bis stark verschmutzen Medien geeignet. Die Rohrsensoren sind zur Befestigung über Stutzen von außen an Rohren konzipiert. Die Sensoren ergeben in Kombination mit den Messumformern OCM F / OCM FR ein komplettes Durchflussmesssystem.

Typische Anwendungen für den KDA Rohrsenohr

  • Kläranlage: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation, Überschussschlamm, Ablauf vom Faulbehälter und Flockungsmitteldosierung
  • Stationäre Messungen an Regenbehandlungsanlagen wie RÜB, RRB, RKB
  • Direkteinleiterkontrolle, Fremdwasser- bzw. Leckageermittlung
  • Industrielle Abwassernetze
  • u.v.m.
Technische Daten
Allgemein
Messprinzip

Doppler (Fließgeschwindigkeit)

Schutzart

IP 68

Betriebsdruck

max. 4 bar

Min. Rohrdurchmesser

DN 100

Mediumberührende Materialien
  • Edelstahl 1.4571 (Rohrsensormantel)
  • Polyurethan (Kabelmantel, Verschraubung und Rohrsensorkopf)
Kabellängen

10 / 15 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 m vorkonfektioniert, verlängerbar auf Anfrage

Kabeltypen

LiYC11Y 2 x 1,5 + 1 x 2 x 0,34

Ex-Zulassung
  • ATEX: IBExU 07 ATEX 1082 Ausgabe 1
  • II 2G Ex ib IIB T4 Gb
Sensoranbindung

vorkonfektioniertes Kabelende zum Anschluss an das OCM F / FR, Kabeltyp „K“

Einsatztemperatur

−40 °C bis +50 °C

Kabelaußendurchmesser

8,4 mm ±0,25 mm

Lagertemperatur

−40 °C bis +70 °C

Sensortypen

v-Sensor mit T-Kompensation

Fließgeschwindigkeitsmessung

Messbereich

−600 cm/s bis +600 cm/s

Messunsicherheit

±1 % vom Messbereichsendwert

Nullpunktdrift

absolut nullpunktstabil

Schallaustrittskegel

±5 Winkelgrade

Temperaturmessung

Messbereich

−20 °C bis +50 °C

Messunsicherheit

±0,5 K

Technische Änderungen vorbehalten.

Downloads

Datenblatt KDA Sensoren

Datenblatt für KDA Rohr- und Keilsensoren

Technische Beschreibung | Dopplersensoren (Rev. 04)

Montageanleitung | Korrelationssensoren und Dopplersensoren (Rev. 08)

EG Baumusterprüfbescheinigung Kompaktdoppler

EG Baumusterprüfbescheinigung Kompaktdoppler inkl. Ergänzungen

Konformitätserklärung Kompaktdoppler-Aktivsensoren

Kompaktdoppler-Aktivsensoren KDA-K.. / KDA-R.. / KDS-K.. / KDS-R..

Konformitätserklärung “Ex“ Kompaktdoppler-Aktivsensoren

“Ex“ Kompaktdoppler-Aktivsensoren KDA
