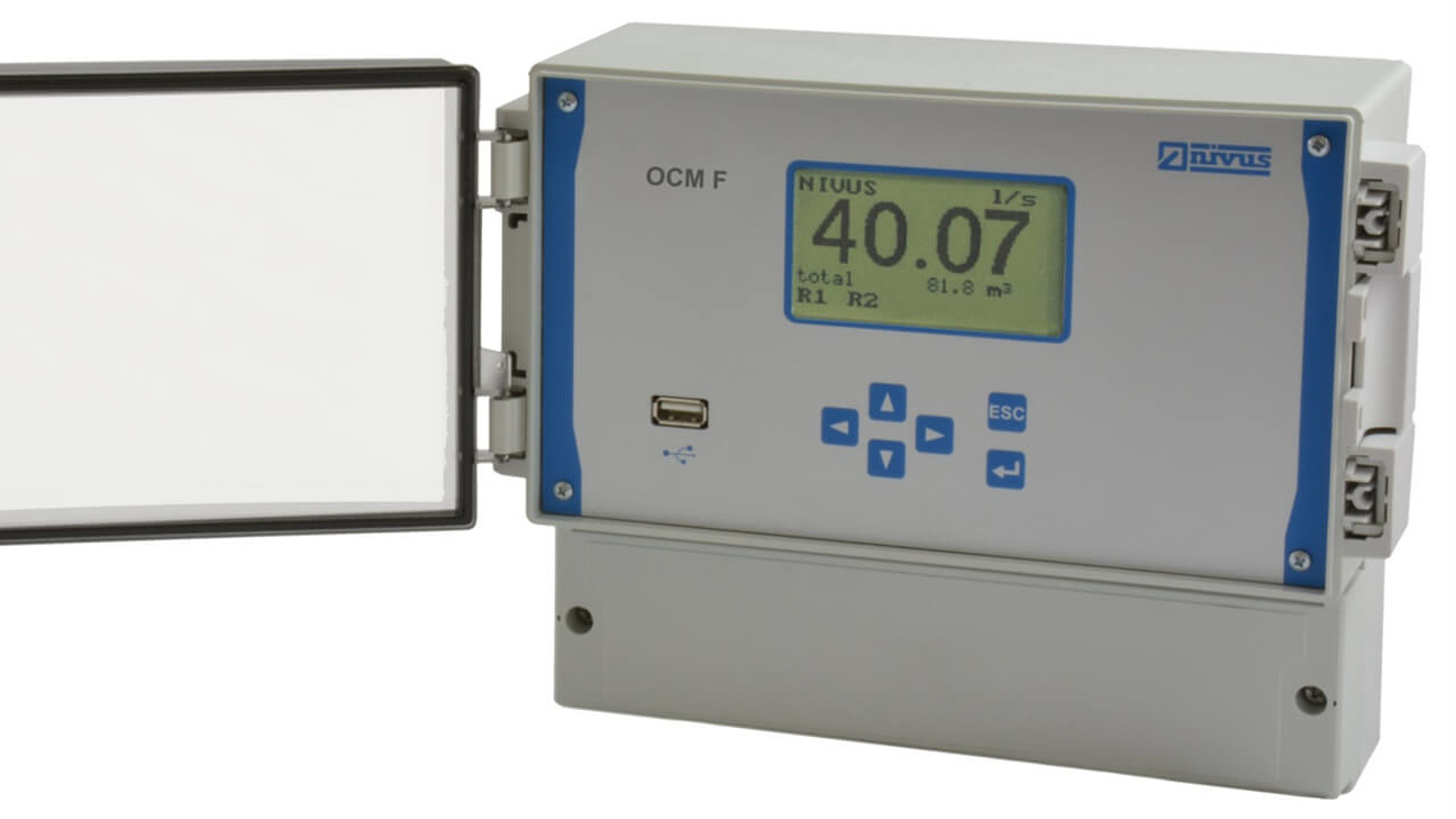

OCM F Messumformer

• Kostengünstig in der Anschaffung
• Zuverlässig und betriebssicher, über 30 Jahre Produkterfahrung
• Einfache Montage ohne zusätzliche Einbauten
• Integrierter 3-Punkt Schrittregler
• Messung in stark verschmutzen und abrasiven Medien


Allgemeine Beschreibung

Das Durchflussmesssystem arbeitet mit einen voll bidirektional arbeitenden Ultraschall-Doppler-Fließgeschwindigkeitssensors. Der intelligente Doppler-sensor erfasst die Fließgeschwindigkeit und wertet diese direkt aus. Das Messverfahren ist gegenüber den MID nullpunktstabil, driftfrei und verfügt über eine wesentlich höhere Messdynamik in Bezug auf minimalen Füllstand und Fließgeschwindigkeit. Die Füllstandsmessung kann über einen im Fließgeschwindigkeitssensor integrierten Drucksensor oder über einen externen Sensor erfolgen.


Bedienung / Programmierung

Durch die intuitive Benutzerführung kann das OCM F sehr einfach für die verschiedensten Applikationen in Betrieb genommen werden. Es werden keine zusätzlichen Eingabegeräte wie Laptop, Tablet etc. benötigt. Programmierte Einstellungen werden eindeutig dargestellt.

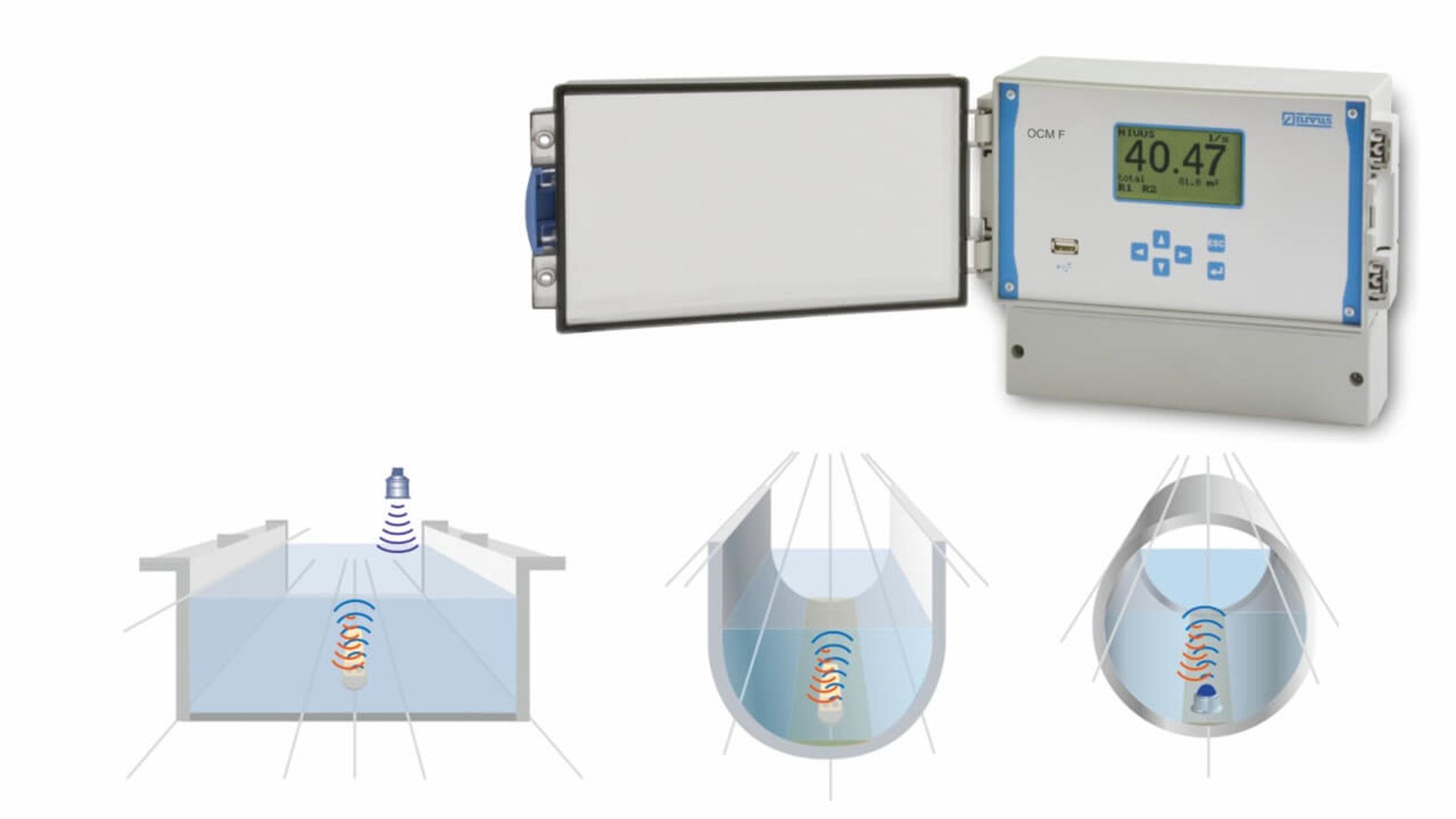

Messprinzip

Das Messprinzip beruht auf dem klassischen Dopplerverfahren. Dabei wird ein Ultraschallsignal mit definierter Frequenz und bekanntem Winkel in eine Flüssigkeit eingestrahlt. Ein Teil der Ultraschallenergie wird von den in der Flüssigkeit mitgeführten Partikeln oder Gasbläschen reflektiert.
Auf Grund der Partikelbewegung tritt eine Frequenzverschiebung auf, die direkt proportional zur Partikelgeschwindigkeit ist. Aus dieser Frequenzverschiebung wird die Fließgeschwindigkeit und das Strömungsprofil ermittelt. Daraus und der Vielzahl der reflektierenden Partikel entsteht ein Frequenzspektrum. Dieses Spektrum kann im Display des OCM F angezeigt werden und dient zur hydraulischen Beurteilung einer Messstelle.

Speicher

Der integrierte Speicher ermöglicht eine Speicherung der mittleren Fließgeschwindigkeit, der Mediumstemperatur und des Durchflusses. Über die frontseitig angeordnete USB-Schnittstelle können die gespeicherten Messwerte sowie die Programmierung ausgelesen werden. Mit der kostenlosen Datenverarbeitungssoftware NivuSoft können die Messdaten komfortabel visualisiert werden.

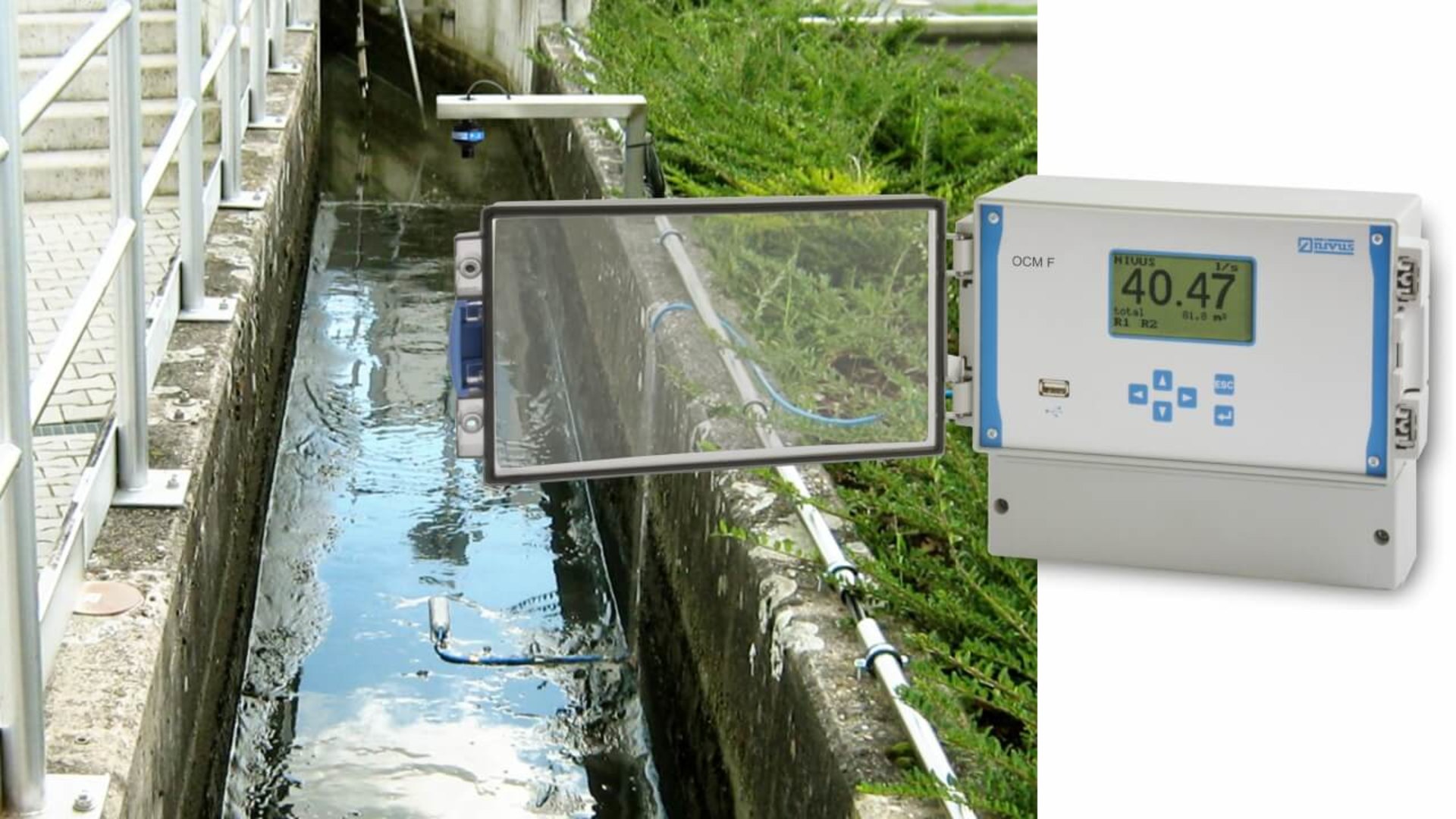

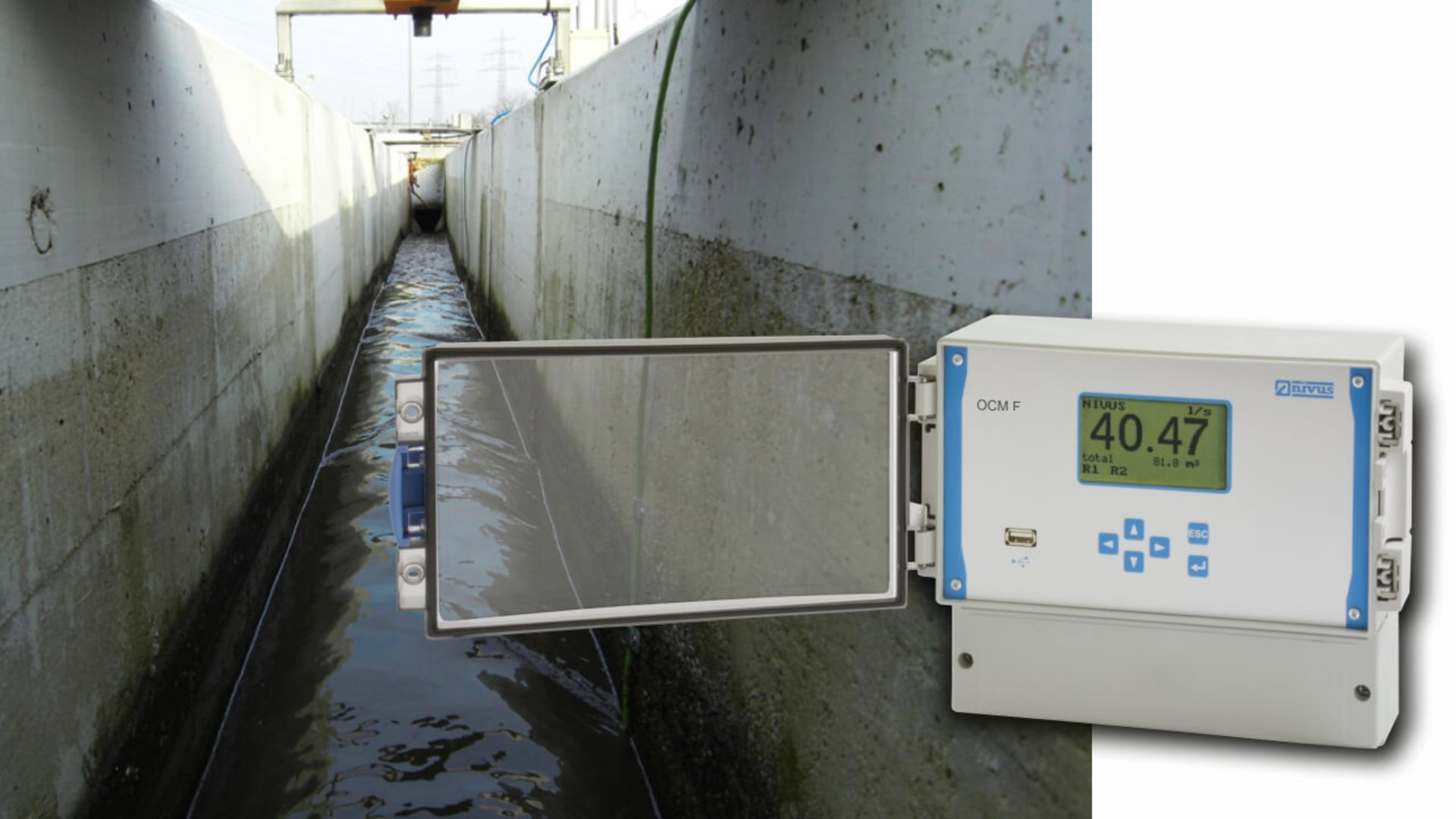

Typische Anwendungen für den OCM F

• Kläranlagen: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation
• Stationäre Messungen an Regenbehandlungsanlagen wie RÜB, RRB, RKB
• Abschlagmengenmessungen
• Durchflussmessungen in Kanalnetzen
• Industrielle Abwassernetze
• u.v.m.
