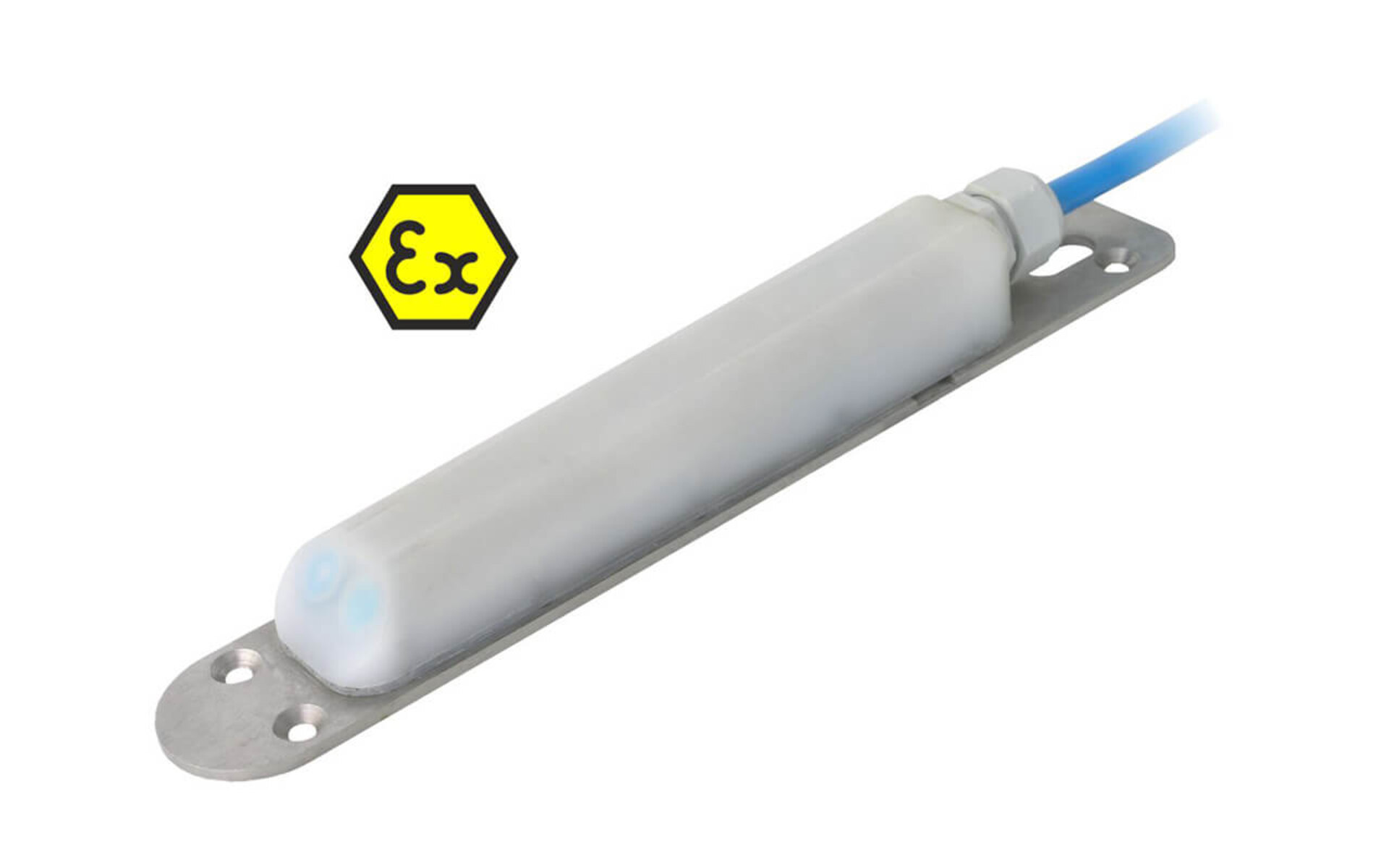

KDA Doppler-Keilsensor

Artikel Nr. KDA-K/KDS-K

Fließgeschwindigkeitskeilsensor für Gerinne

Ultraschallsensor zur Durchflussmessung in leicht bis stark verschmutzen Medien. Keilform für Montage an Gerinnewand oder Gerinneboden

Beschreibung
  • Neueste intelligente Doppler-Technik der vierten Generation
  • Kostengünstig in der Anschaffung
  • Für alle Kanalquerschnitte geeignet
  • Einfache Montage ohne zusätzliche Einbauten
  • Kabelverlängerungen problemlos möglich
  • Messung in stark verschmutzen und abrasiven Medien
  • Mechanisch geschützte Druckmesszelle im Keilsensor

Die KDA Fließgeschwindigkeitssensoren sind zur kontinuierlichen Messung in leicht bis stark verschmutzen Medien geeignet. Die Keilsensoren sind zur Befestigung auf dem Gerinneboden oder Gerinnewand konzipiert. Die Sensoren bilden in Kombination mit den Messumformern OCM F / OCM FR ein komplettes Durchflussmesssystem.

Typische Anwendungen für den KDA Keilsensor

  • Kläranlage: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation, Überschussschlamm, Ablauf vom Faulbehälter und Flockungsmitteldosierung
  • Stationäre Messungen an Regenbehandlungsanlagen wie RÜB, RRB, RKB
  • Direkteinleiterkontrolle, Fremdwasser- und Leckageermittlung
  • Industrielle Abwassernetze
  • Messkampagnen im Kanalnetz
  • u.v.m.
Technische Daten
Allgemein
Messprinzip
  • Doppler (Fließgeschwindigkeit)
  • Piezoresistive Druckmessung (Höhenmessung)
Schutzart

IP 68

Ex-Zulassung
  • ATEX: IBExU 07 ATEX 1082 Ausgabe 1
  • II 2G Ex ib IIB T4 Gb
Einsatztemperatur

-40 °C bis +50 °C (auch bei Einsatz in Ex-Zone 1)

Lagertemperatur

-40 °C bis +70 °C

Betriebsdruck

max. 4 bar (für Kombisensor mit Druckmesszelle max. 1 bar)

Kabellängen

10 / 15 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 m vorkonfektioniert, verlängerbar auf Anfrage;

bei Sensoren mit integrierter Druckmesszelle ist nach 30 m Kabellänge ein Druckausgleichselement erforderlich, welches gleichzeitig zum Anschluss der Verlängerung genutzt werden kann

Kabeltypen
  • Kombisensor mit Druckmessung: LiYC11Y 2x1,5 + 1 x 2 x 0,34 + PA 1,5/2,5
  • Sensoren ohne Druckmessung: LiYC11Y 2 x 1,5 + 1 x 2 x 0,34
Kabelaußendurchmesser
  • Kombisensor mit Druckmessung: 9,75 mm ±0,25 mm
  • Sensoren ohne Druckmessung: 8,4 mm ±0,25 mm
Sensoranbindung

vorkonfektioniertes Kabelende zum Anschluss an das OCM F / FR, Kabeltyp „K“ oder „L“

Sensortypen
  • v-Sensor mit T-Kompensation
  • v-Sensor mit T-Kompensation und h-Messung (Druckmesszelle)
Mediumberührende Materialien
  • PVDF (Keilsensorkörper); Edelstahl 1.4571 (Bodenplatte); Polyurethan (Kabelmantel, Verschraubung und Rohrsensorkopf)
  • Zusätzlich bei Sensoren mit Druckmesszelle: Edelstahl 1.4404 (AlSl 316L), V4A (Druckmesszelle); Viton® Shore A (Runddichtring/O-Ring)
  • Optional: Kabel mit FEP-Überzug (nur für Sensoren ohne Druckmessung)

Fließgeschwindigkeitsmessung

Messbereich

-600 cm/s bis +600 cm/s

Messunsicherheit

±1 % vom Messbereichsendwert

Nullpunktdrift

absolut nullpunktstabil

Schallaustrittskegel

±5 Winkelgrade

Höhenmessung – Druck

Messbereich

0,005 bis 5 m

Nullpunktdrift

max. 0,75 % vom Endwert (0 – 50 °C)

Messunsicherheit

stehendes Medium: +/- 0,5 vom Endwert

Temperaturmessung

Messbereich

-20 °C bis +50 °C

Messunsicherheit

±0,5 K

Technische Änderungen vorbehalten.

Downloads

Datenblatt KDA Sensoren

Datenblatt für KDA Rohr- und Keilsensoren

Technische Beschreibung | Dopplersensoren (Rev. 04)

Montageanleitung | Korrelationssensoren und Dopplersensoren (Rev. 08)

EG-Baumusterprüfbescheinigung Kompaktdoppler

für KDA-K.. / KDA-R.. / inkl. Ergänzungen

Konformitätserklärung Kompaktdoppler-Aktivsensoren

Kompaktdoppler-Aktivsensoren KDA-K.. / KDA-R.. / KDS-K.. / KDS-R..

Konformitätserklärung “Ex“ Kompaktdoppler-Aktivsensoren

“Ex“ Kompaktdoppler-Aktivsensoren KDA
