Durchflussmessumformer

NivuFlow 7550

Artikel Nr. N75-5KR1

Hybriddurchflussmessung mit Radar und Ultraschall

Durchflussmessung für offene Kanäle sowie teilgefüllte Rohre. Optimale Ergebnisse durch Kombination von Ultraschallkreuzkorrelation- und Radartechnologie

Beschreibung
  • Redundante Durchflussmessung mit zwei Messtechnologien
  • Berührungslose Messung der Oberflächengeschwindigkeit mit Radar
  • Ultraschall-Geschwindigkeitsprofilsensor als Überstausensor oder für dauerhafte Messung seitwärts montiert
  • Zwei unabhängige Durchflussmesssysteme erhöhen Genauigkeit und Zuverlässigkeit
  • Alle Sensoren befinden sich oberhalb der Ablagerungen
  • Geringe Wartung
  • Sichere Messung unabhängig von Wellenbildung, Schlechtwetterbedingungen sowie niedrigen Fließhöhen
  • Selbstlernendes System mit hinterlegten dynamischen hydraulischen Modellen
  • IoT-Ready mit weltweiter 4G-Anbindung für höchste Verfügbarkeit und digitale Services

Hybride Durchflussmessung

Das NivuFlow 7550 ist ein Hybridmesssystem und wurde speziell für die Durch­fluss­messung in teilgefüllten Rohren, Kanälen und Oberflächen­gewässern entwickelt. Vor allem bei schwierigen Anwendungen überzeugt der Durchflussmesser mit zuverlässigen Messergebnissen aufgrund der Vorteile von zwei Messtechnologien.

Berührungslose Radardurchflussmessung

Der berührungslose Radarsensor ist wartungsarm und arbeitet auch zuverlässig bei sehr schnellen Abflüssen mit niedrigen Fließhöhen und hohen Geschwindigkeiten. Dynamische hydraulische Modelle für unterschiedliche Gerinneformen basierend auf verschiedenen Füllständen ermöglichen eine genaue Erfassung des realen Durchflusses.

Ultraschalldurchflussmessung als Überstausensor

Der Ultraschallkreuzkorrelationssensor kann als Überstausensor eingesetzt werden. Hier bietet er zuverlässige und genaue Messergebnisse in Überstausituationen, bei denen das Radarsystem nicht messen kann. Aufgrund der Fließprofilerfassung und der Erfassung von Ablagerungen am Boden wird der Durchfluss sehr genau ermittelt. Informationen zu den Ablagerungen fließen auch für die weitere Messung mit dem Radarsystem mit ein.

Ultraschalldurchflussmessung als Redundanzmessung

Ebenfalls kann der Ultraschallsensor als dauerhaft redundante Messung verwendet werden. Bei einem Einbau an der Seitenwand oberhalb der Ablagerungen werden Verschmutzungen vermieden. Mit Hilfe der Erfassung lokaler Fließgeschwindigkeiten über die gesamte Gerinnebreite wird ein sehr genaues Fließprofil ermittelt. Hinterlegte hydraulische Modelle erhöhen die Messgenauigkeit des Systems.

Einfache Installation und Handhabung

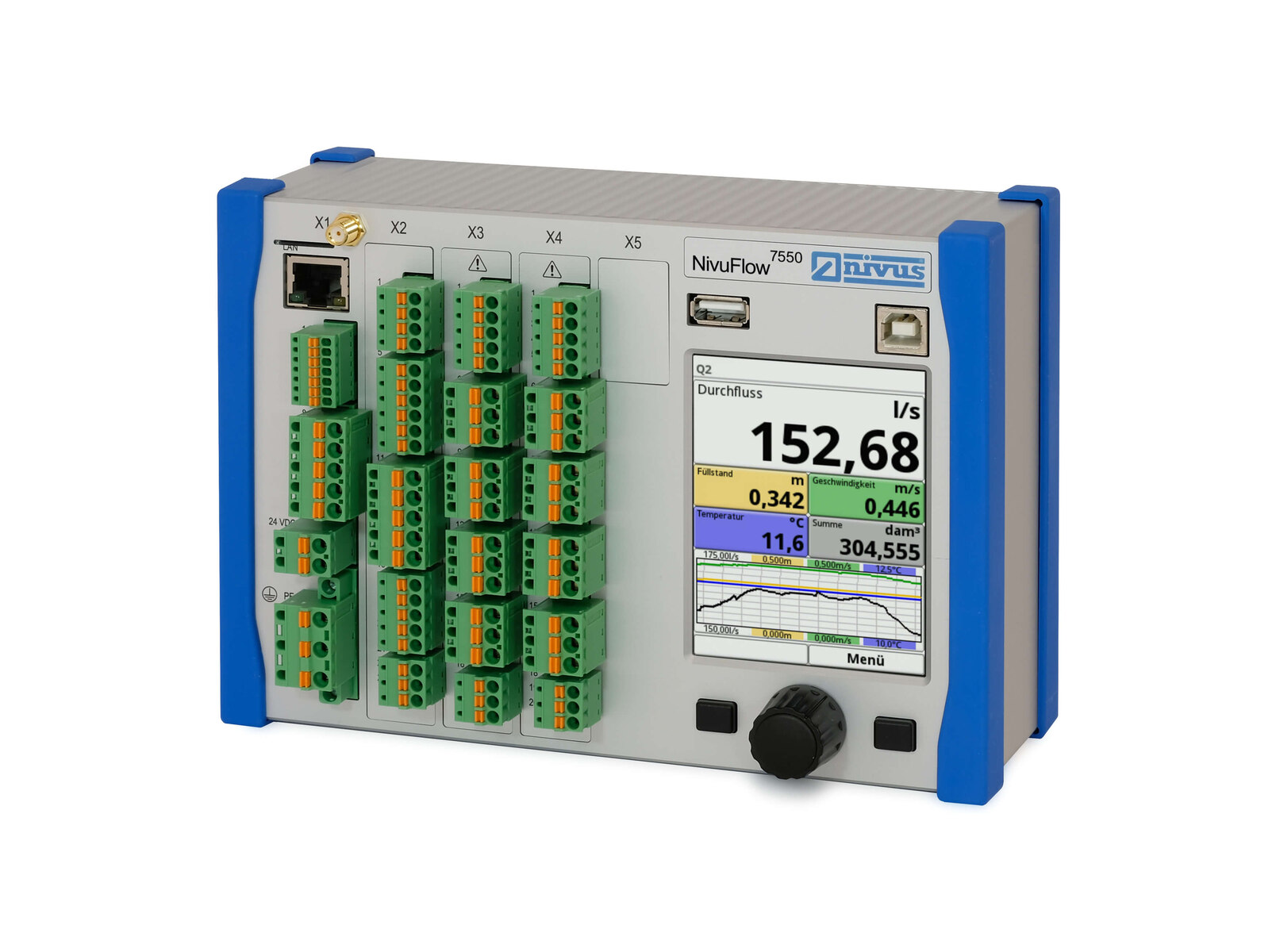

Der kompakte Messumformer lässt sich einfach und platzsparend dank Hut­schienenmontage in Schaltschränken einbauen. Weiterhin ist das NivuFlow 7550 mit einem speziellen, geschützten Feldgehäuse für die Verwendung unter rauen Umgebungsbedingungen er­hältlich. Das große Grafikdisplay des Mess­umformers erlaubt die schnelle und einfache Inbetriebnahme des Durch­flussmesssystems.

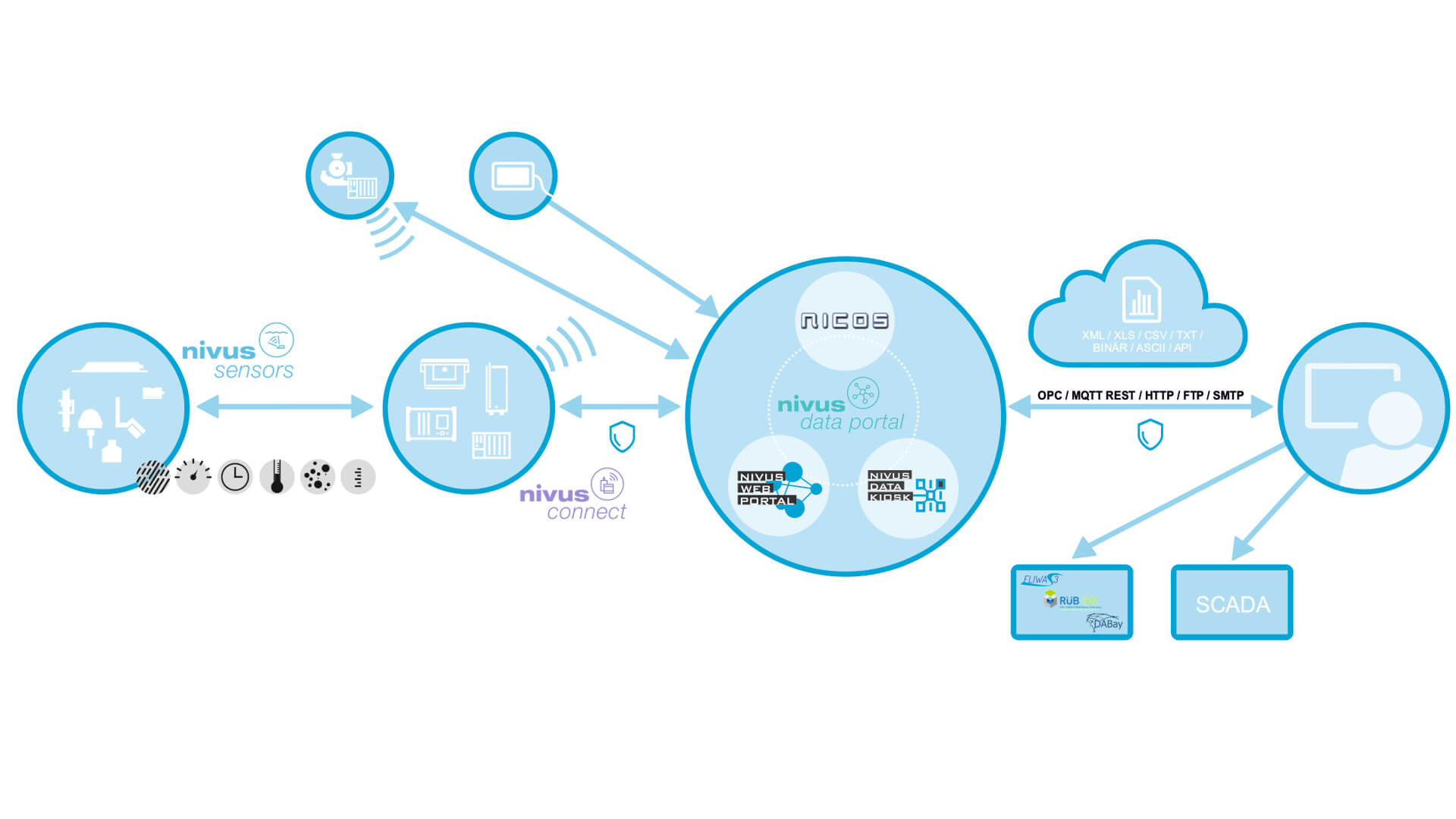

NivuFlow 7550 bietet erweiterte Diagnosemöglichkeiten und erlaubt die tiefgreifende Analyse laufender Prozesse vor Ort. Die Software des Messumformers entspricht den aktuellen Anforderungen. Zukunftssichere Protokolle und vielseitige Optionen für Kommunikation und Anbindung bieten Betreibern vielfältige Möglichkeiten bei der Einbindung von Geräten in übergeordnete Systeme wie z.B. SCADA oder Prozessleitsysteme.



Typische Anwendungen für den NivuFlow 7550

  • Kontinuierliche und zuverlässige Durchflussmessung bei Überstauereignissen
  • Sedimenterfassung mit Ultraschall-Füllstandsmessung bei Überstau
  • Messstellen mit hoher Schmutzfracht und Ablagerungen
  • Messstellen mit Geschiebe / Geröll
  • Messstellen mit Einschränkungen beim Einbau im Kanal
  • Ebenfalls zuverlässige Durchflussmessunge bei schießendem Abfluss bei niederen Fließhöhen und hohen Geschwindigkeiten
Technische Daten
Allgemein
Spannungsversorgung

100 bis 240 V AC, +10 % /-15 %,

47 bis 63 Hz oder 9-36 V DC

Stromaufnahme

14 VA typisch

Gehäuse

Aluminium, Kunststoff (Messumformer)

Kunststoff (Feldgehäuse)

Schutzart

IP 20,

IP 68 mit optionalem Feldgehäuse

Betriebstemperatur

-20°C... +70°C

max. Luftfeuchtigkeit

80%, nicht kondensierend

Anzeige

240 x 320 Pixel, 65536 Farben

Betriebsarten

Dreh-Druckknopf, 2 Funktionstasten,

Menüs in Deutsch, Englisch, Französisch u.a.

Anschluss

Stecker mit Käfigzugfederklemmen

Eingänge

bis zu 7 x 4 - 20 mA, bis zu 4 x RS 485

Ausgänge

bis zu 4 x 0/4 – 20 mA, bis zu 5 x Relais (SPDT)

Datenspeicher

2,0 GB interner Speicher, flexibel erweiterbar,

Auslesen an Frontplatte über USB-Stick

Kommunikation (optional)

Modbus, HART®

Messunsicherheit

Durchfluss (Q): ± 5% typisch;

± 2% unter Referenzbedingungen

Messprinzip

Radartechnologie in Kombination mit Ultraschall-Kreuzkorrelation

Technische Änderungen vorbehalten.
