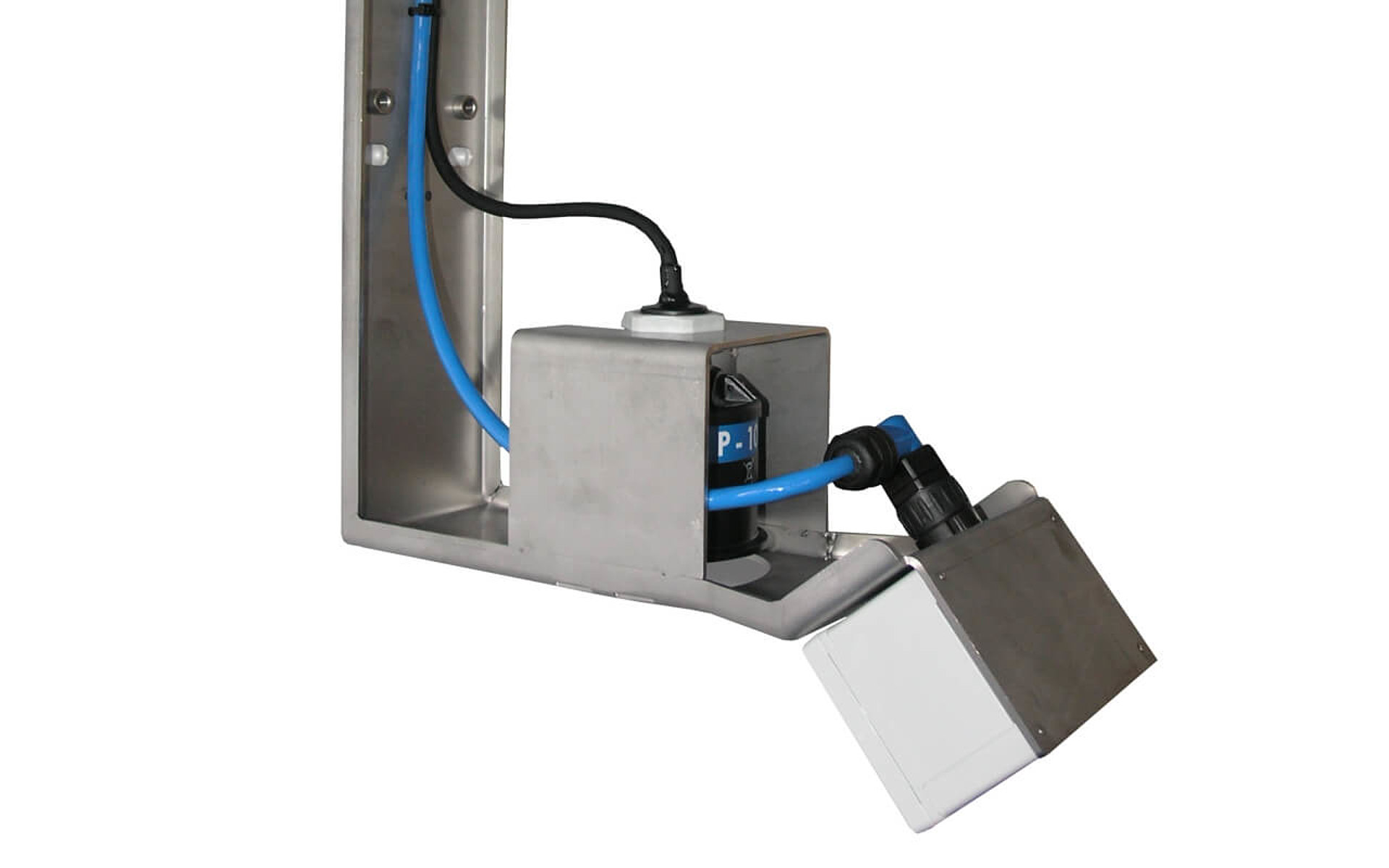

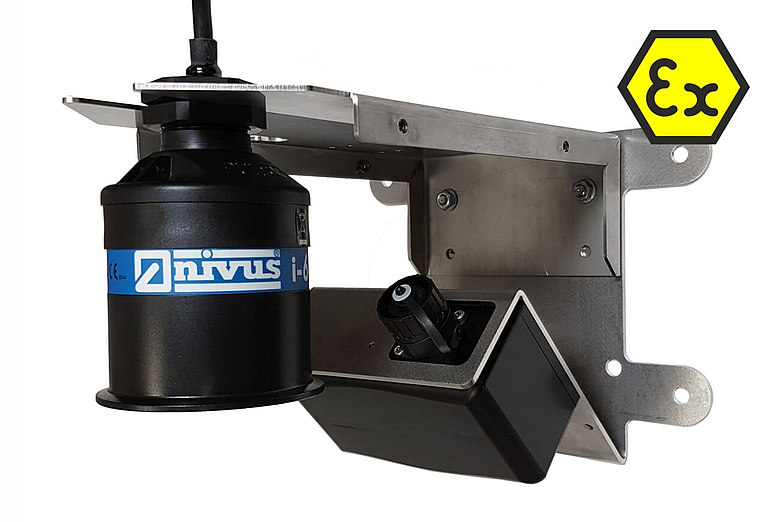

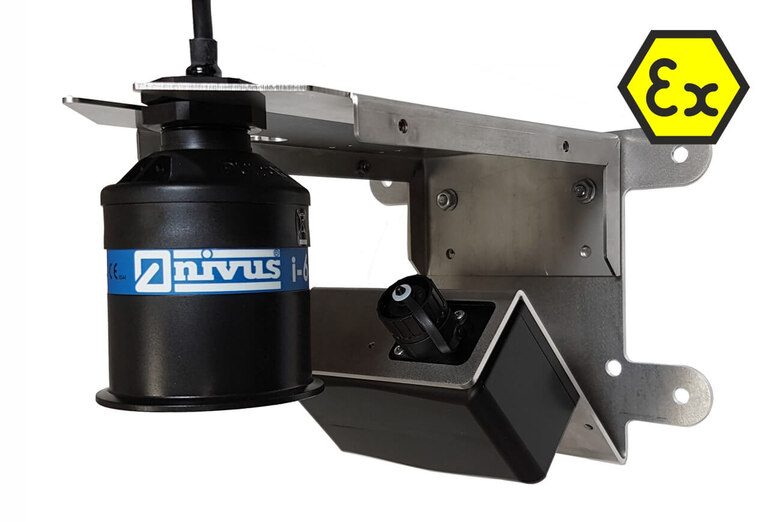

OFR Radarsensor
Artikel Nr. OFR-Berührungslose Fließgeschwindigkeitsmessung
Geeignet für Applikationen mit hohen Geschwindigkeiten und geringen Füllständen

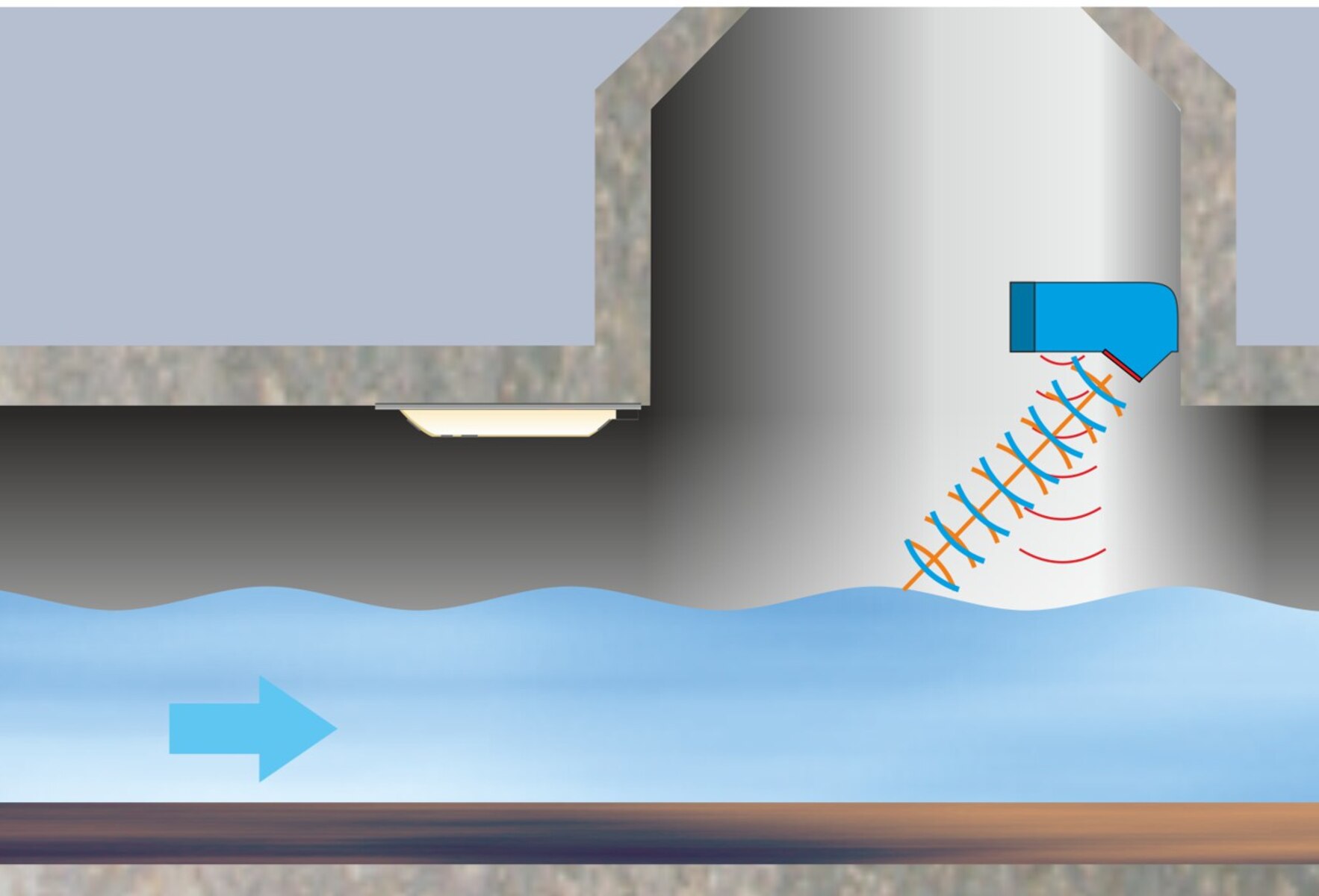

- Berührungslose Fließgeschwindigkeitsmessung mittels Radar
- Installation ohne Prozessunterbrechung

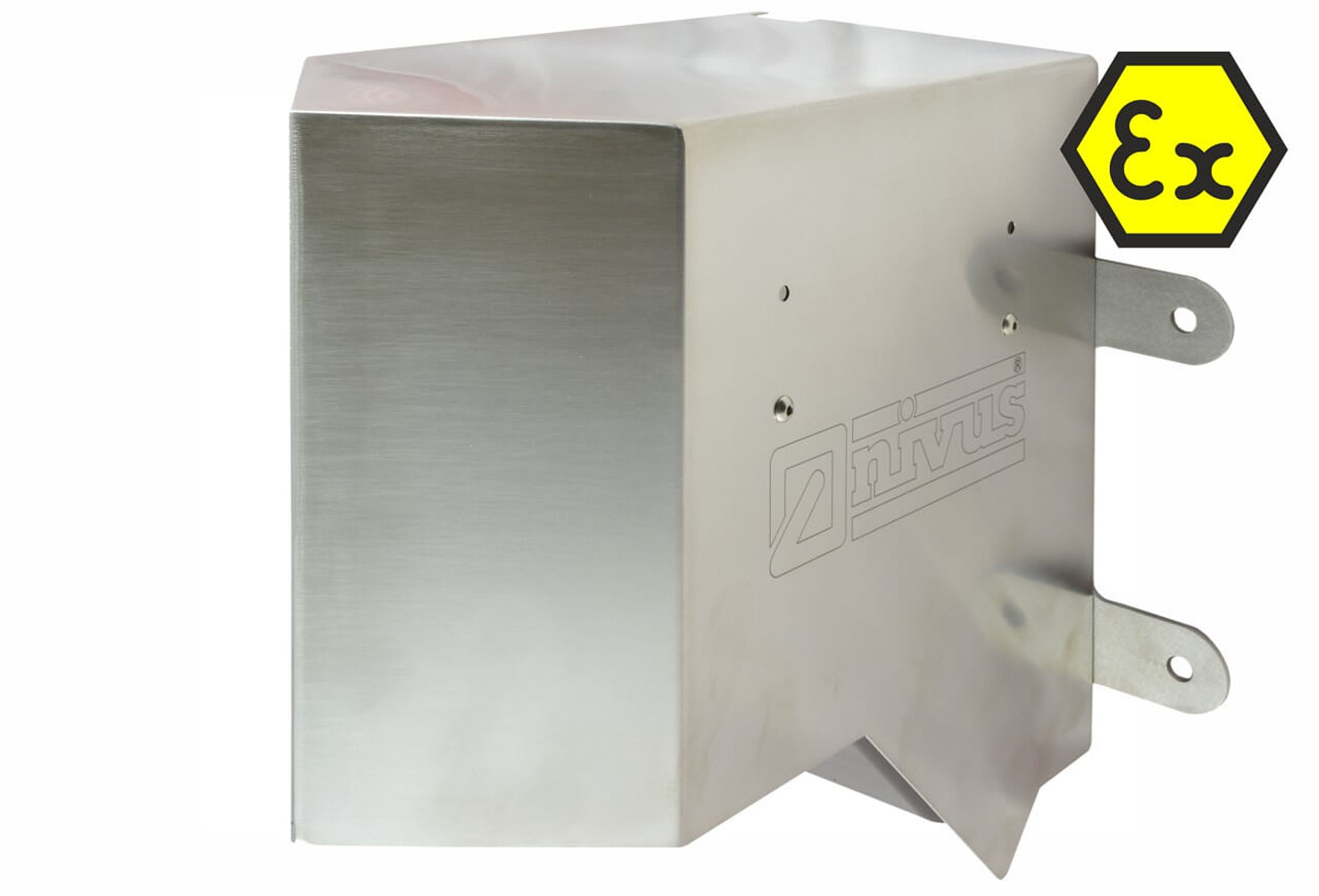

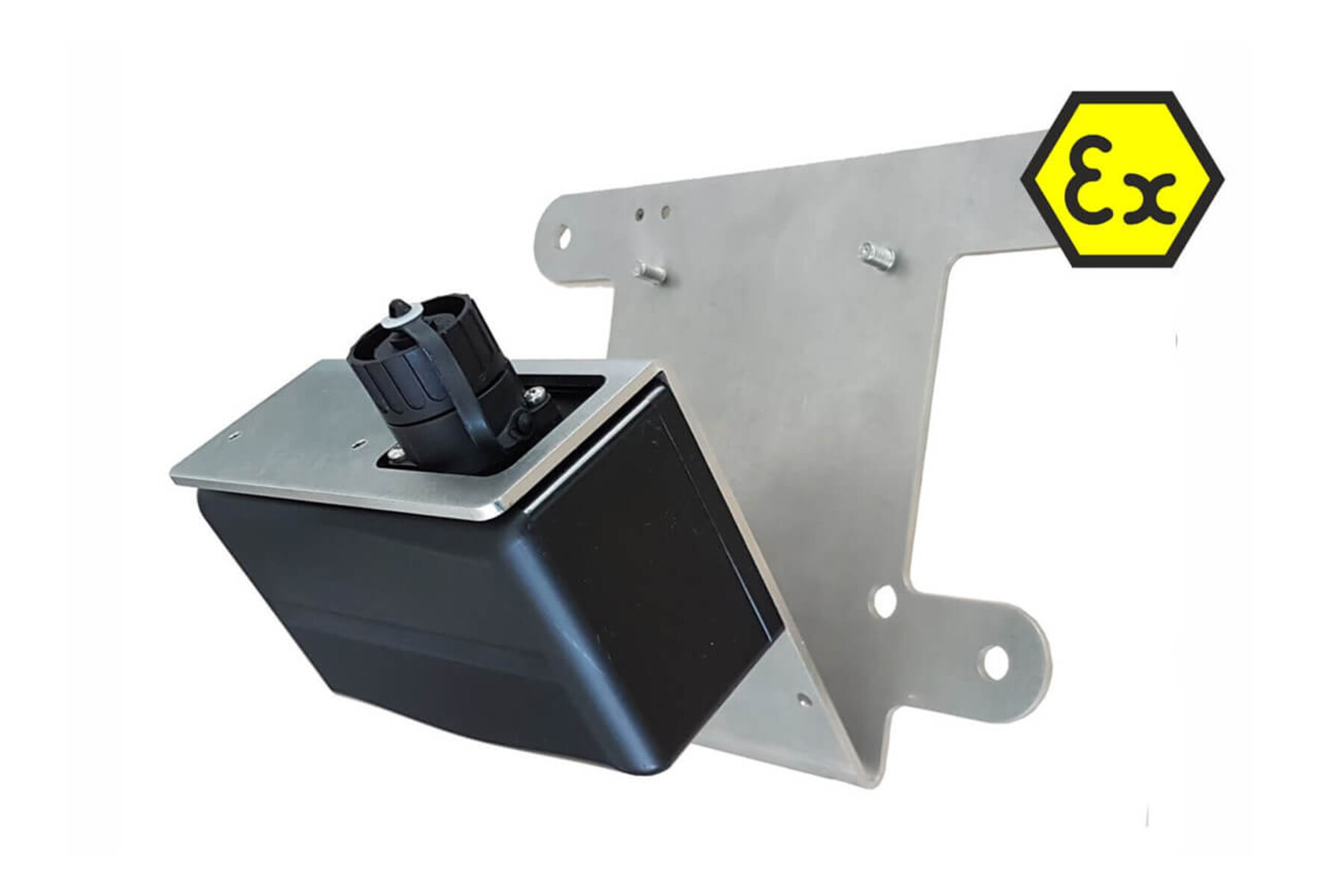

- Ex-Zulassung Zone 1, optional
- Ermittlung der Oberflächengeschwindigkeit
- Geringe Wartung durch kontaktlosen Radarsensor
- Einfache Installation und Anwendung
- Einsatz bei aggressiven / abrasiven Medien
- Für Messstellen mit hoher Schmutzfracht und Sedimentation
- Bei schießendem Abfluss und geringen Fließhöhen

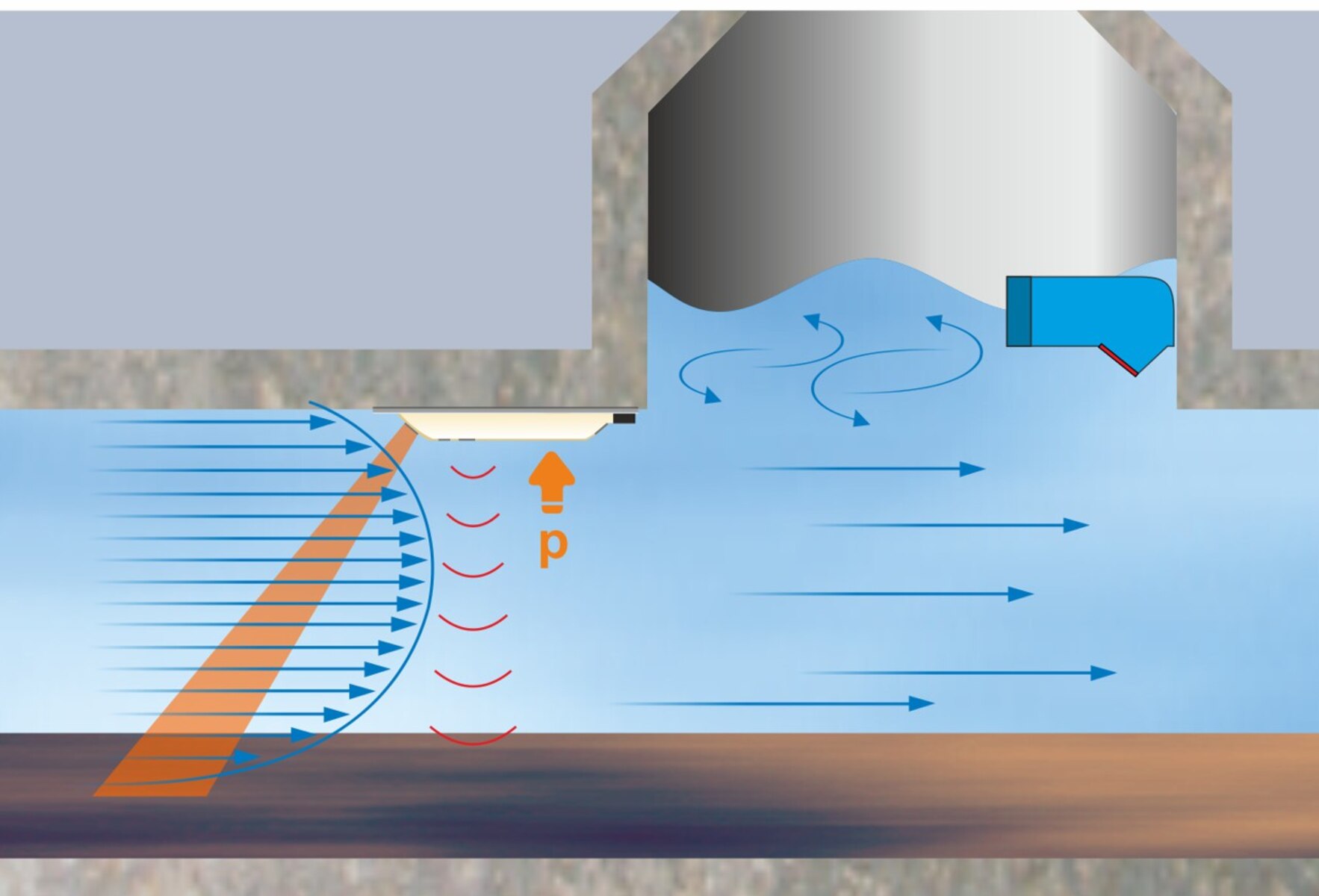

- Erhöhte Messgenauigkeit in Kombination mit sohlgebundenen Ultraschall-Geschwindigkeitssensoren
Mit der Entwicklung des OFR Radarsensors in Kombination mit unserem bisherigen Produktprogramm sind wir in der Lage für jeden Anwendungsfall die optimale Messtechniklösung für die Erfassung von jeglicher Art von Durchflüssen zu bieten.
Ob für Messstellen mit höchsten Genauigkeitsanforderungen oder für Applikationen mit problematischen Medien - wir bieten Messtechnik, die einfach und schnell installiert werden kann und optimale Ergebnisse erzielt.

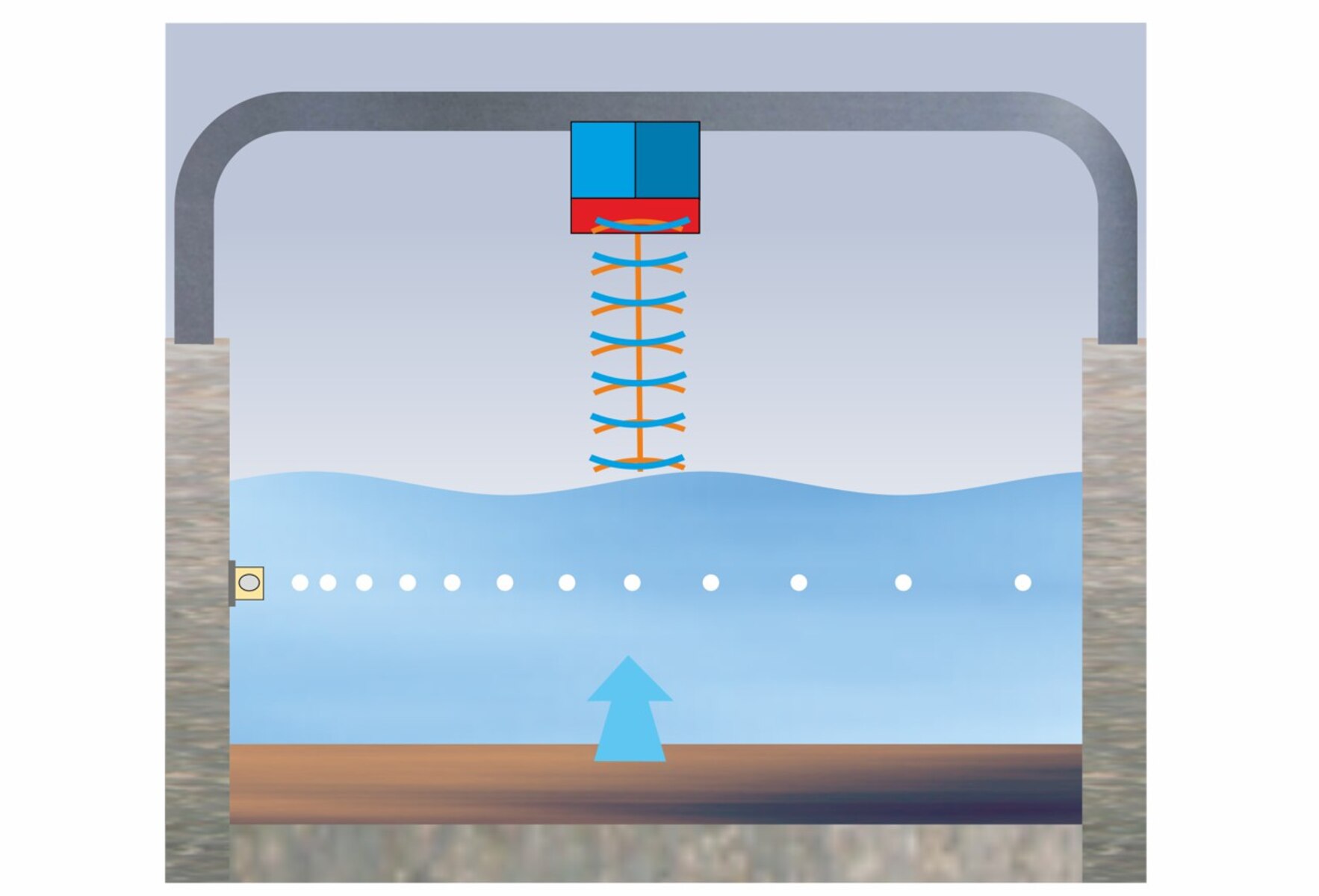

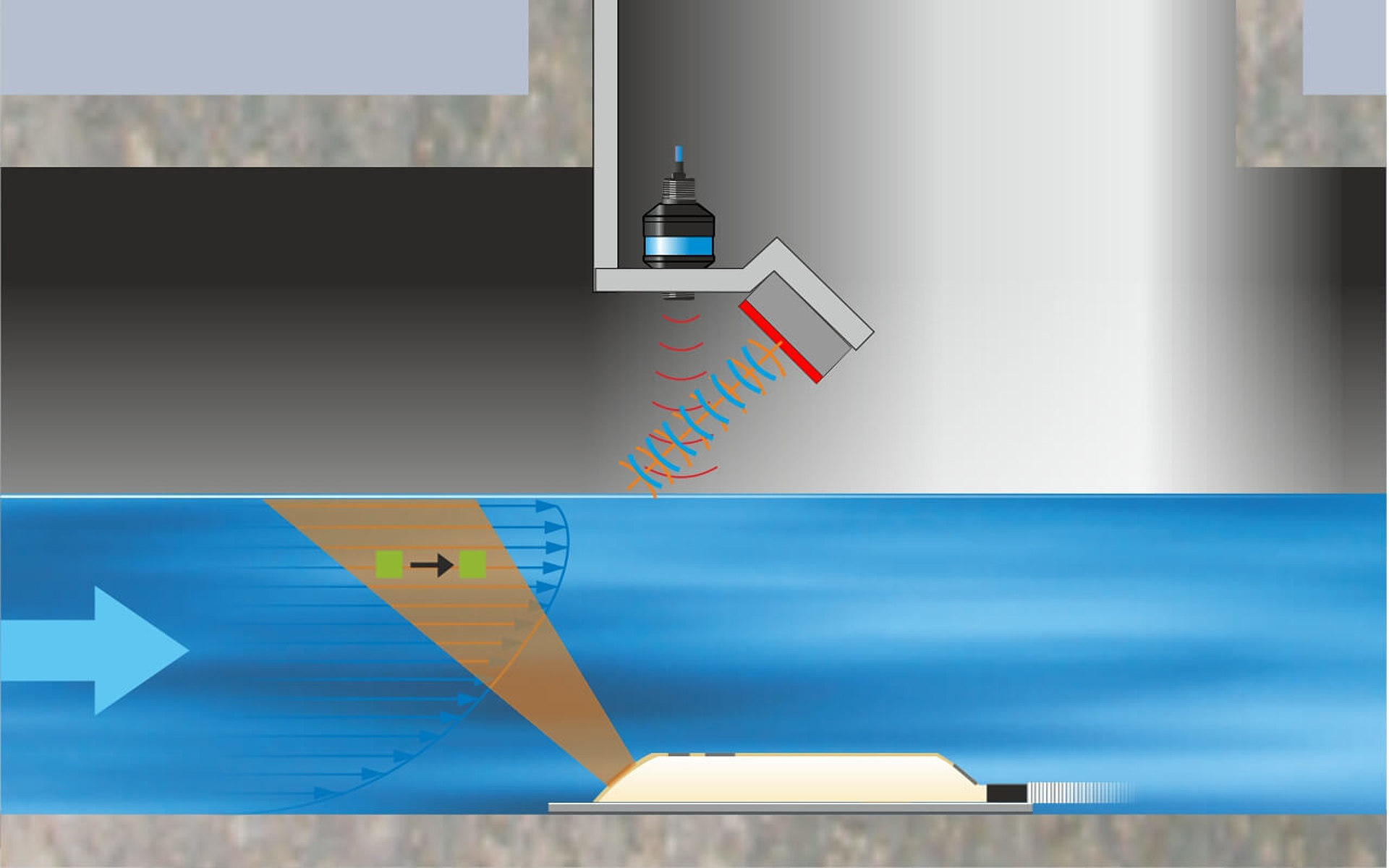

Mit der einzigartigen Kombination von Radar- und Ultraschallmesstechnologie bieten wir eine bisher unerreichte Genauigkeit über den gesamten Messbereich.
Typische Anwendungen
- Messstellen mit hoher Schmutzfracht und Sedimentation
- Messstellen mit Geschiebe

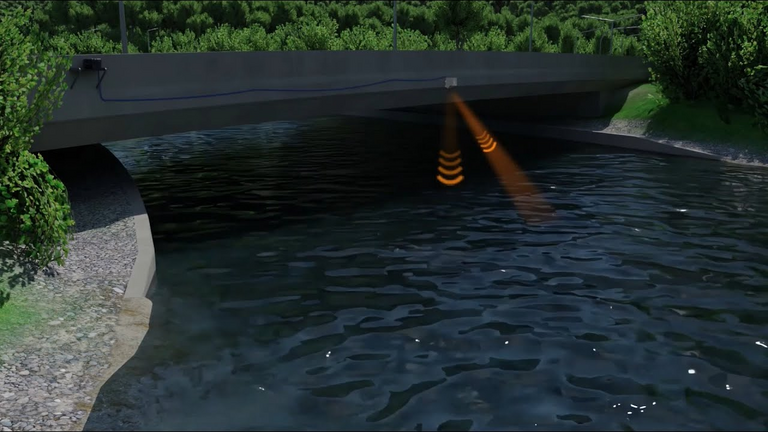

- Wenn kein Einbau von Sensoren im Gerinne möglich ist
- Schießender Abfluss bei geringen Fließhöhen
- Messstellen mit hoher Messdynamik
- Applikationen mit Sedimentationsgefahr
Technische Daten
| Allgemein | |
|---|---|
| Ex-Zulassung | II 2 G Ex ib IIB T4 Gb; TÜV 16 ATEX 185271X; IECEx 16.0034X |
| Messprinzip | Radardoppler Fließgeschwindigkeitserfassung |
| Messbereich | 0,15 m/s - 15 m/s |
| Temperaturbereich | -30 °C bis 70 °C Ex-Variante: -20 °C bis 60 °C |
| Übertragungsfrequenz | 24 GHz - ISM Band |
| Entfernung | 0,3 m - 10 m |
| Schutzart | IP 68 |
| Gehäusematerial | Hochleistungsverbundwerkstoff |
Technische Änderungen vorbehalten.
Downloads
Prospekt Radardurchflussmessung
Durchflussmessung mit Oberflächenradar

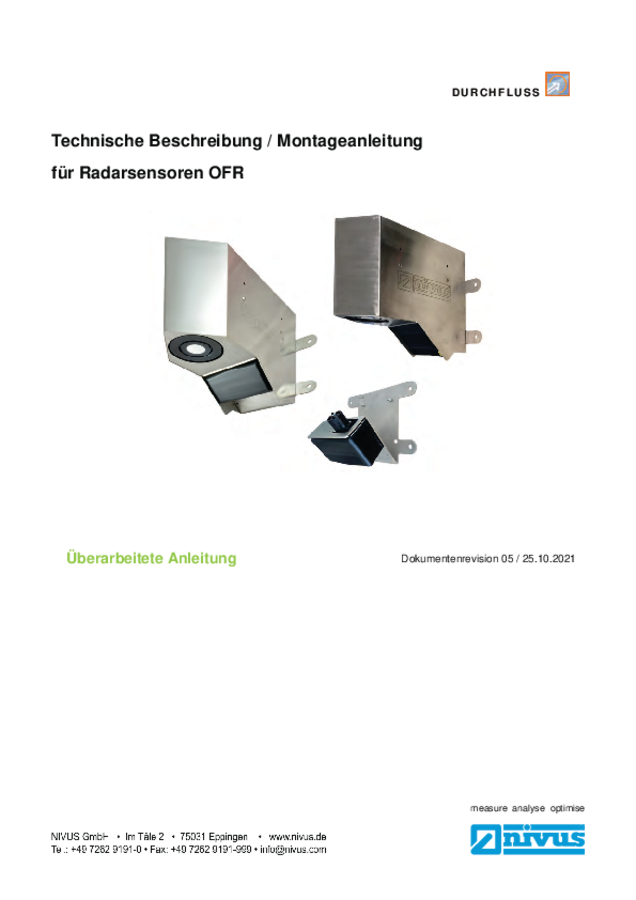

Technische Beschreibung OFR Radar
Montageanleitung | Kanalschachthalterung in Verbindung mit OFR-Radarsensor und NFM (Rev. 00)
Konformitätserklärung OFR
Konformitätserklärung "EX" Oberflächenradar Typ OFR-EV0-xxx/EVG-xxx...
Konformitätserklärung "Oberflächenradar OFR-H00-xxx..."

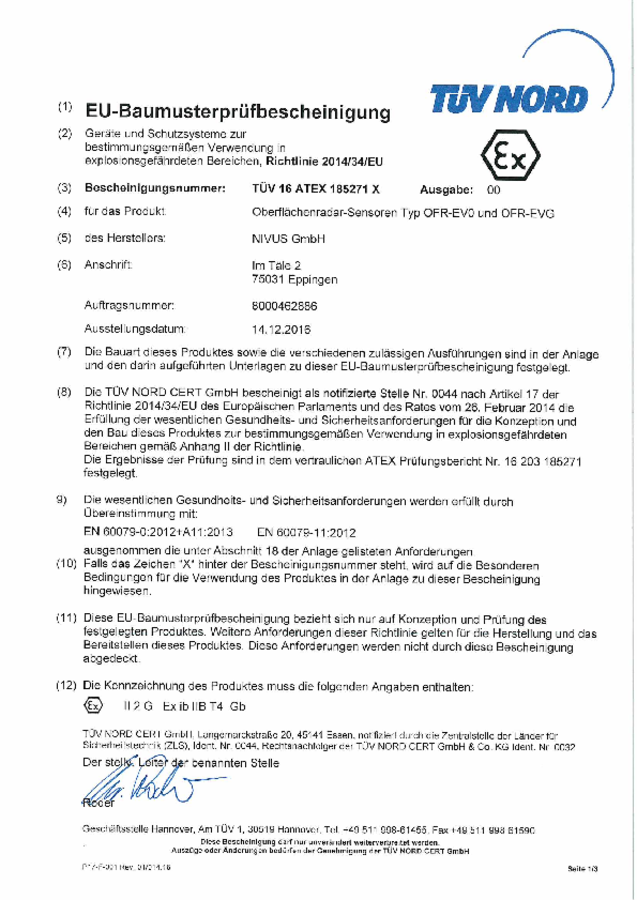

EU-Baumusterprüfbescheinigung "Oberflächenradar-Sensoren Typ OFR EV0 und OFR EVG"
