Durchflussmessumformer

NivuFlow 550

Artikel Nr. NF5-5

Durchflussmessung mit Radartechnologie

Berührungslose Durchflussmessung für offene Kanäle und teilgefüllte Rohre.

Beschreibung
  • Wartungsarm durch berührungslose Radartechnologie
  • Einfache Montage und Betrieb
  • Ideal für den Einsatz in allen Flüssigkeiten, auch in aggressiven / abrasiven Medien
  • Modularer Aufbau für Flexibilität in bei der Installation
  • IoT-Ready mit weltweiter 4G-Anbindung für höchste Verfügbarkeit und digitale Services
  • Energiesparender Zyklusbetrieb für autarke Systeme

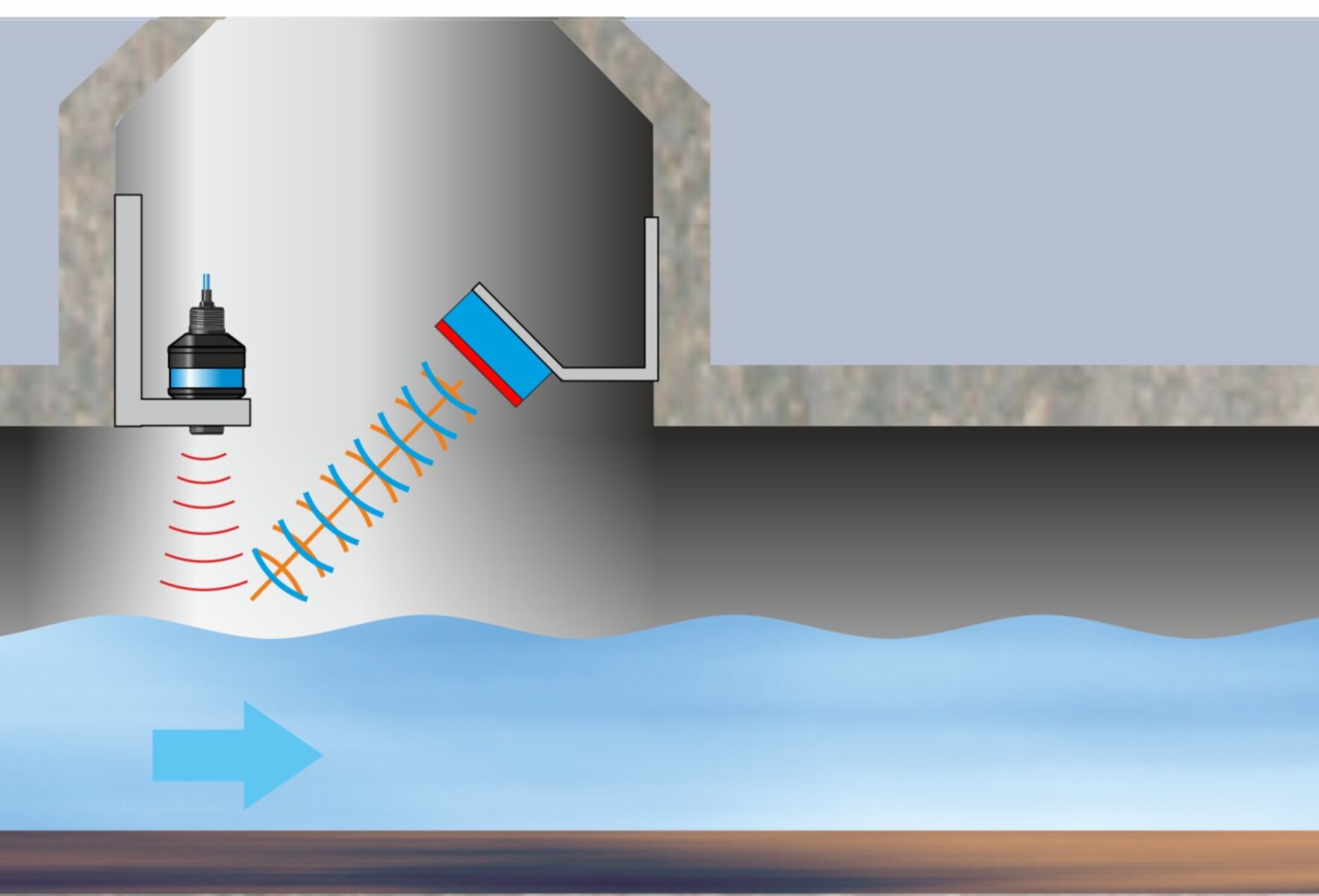

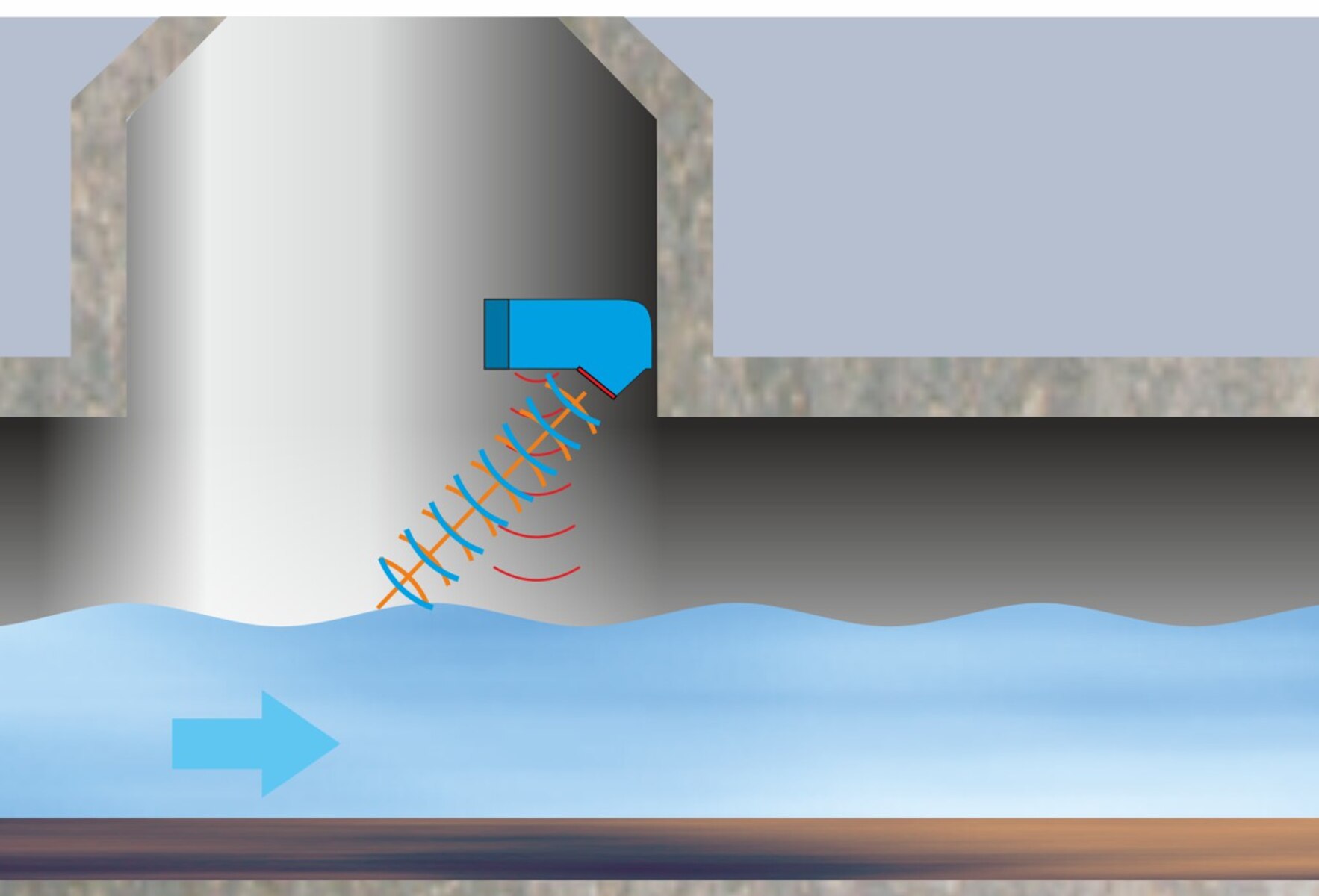

Berührungslose Radardurchflussmessung

Der berührungslose Radarsensor ist wartungsarm und arbeitet auch zuverlässig bei sehr schnellen Abflüssen mit niedrigen Fließhöhen und hohen Geschwindigkeiten. Dynamische hydraulische Modelle für unterschiedliche Gerinneformen basierend auf verschiedenen Füllständen ermöglichen eine genaue Erfassung des realen Durchflusses.

Mit dem NivuFlow 7550 bieten wir einen Messumformer für Hybriddurchflussmessungen mit Radar- und Ultraschalltechnologie.

Einfache Installation und Handhabung

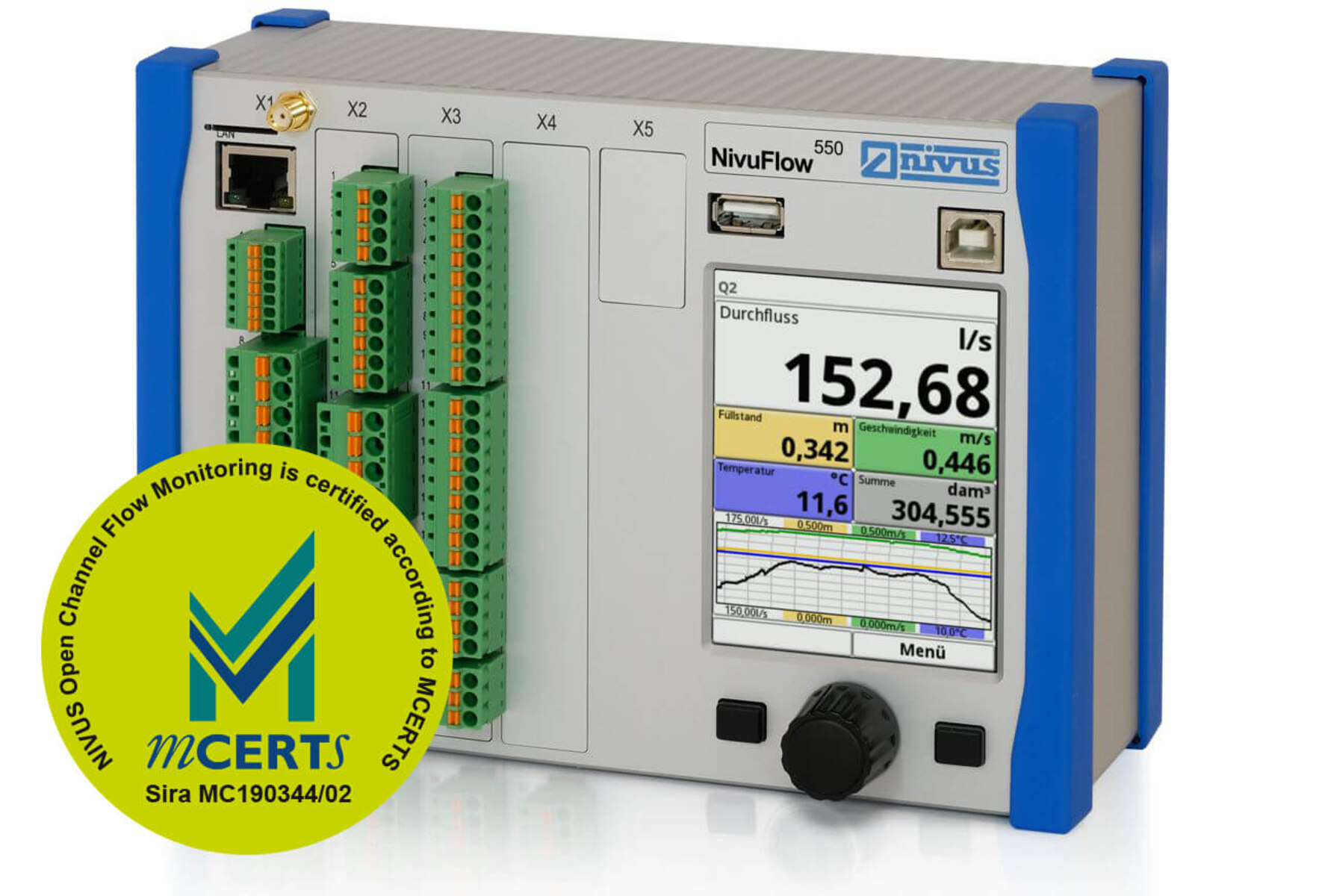

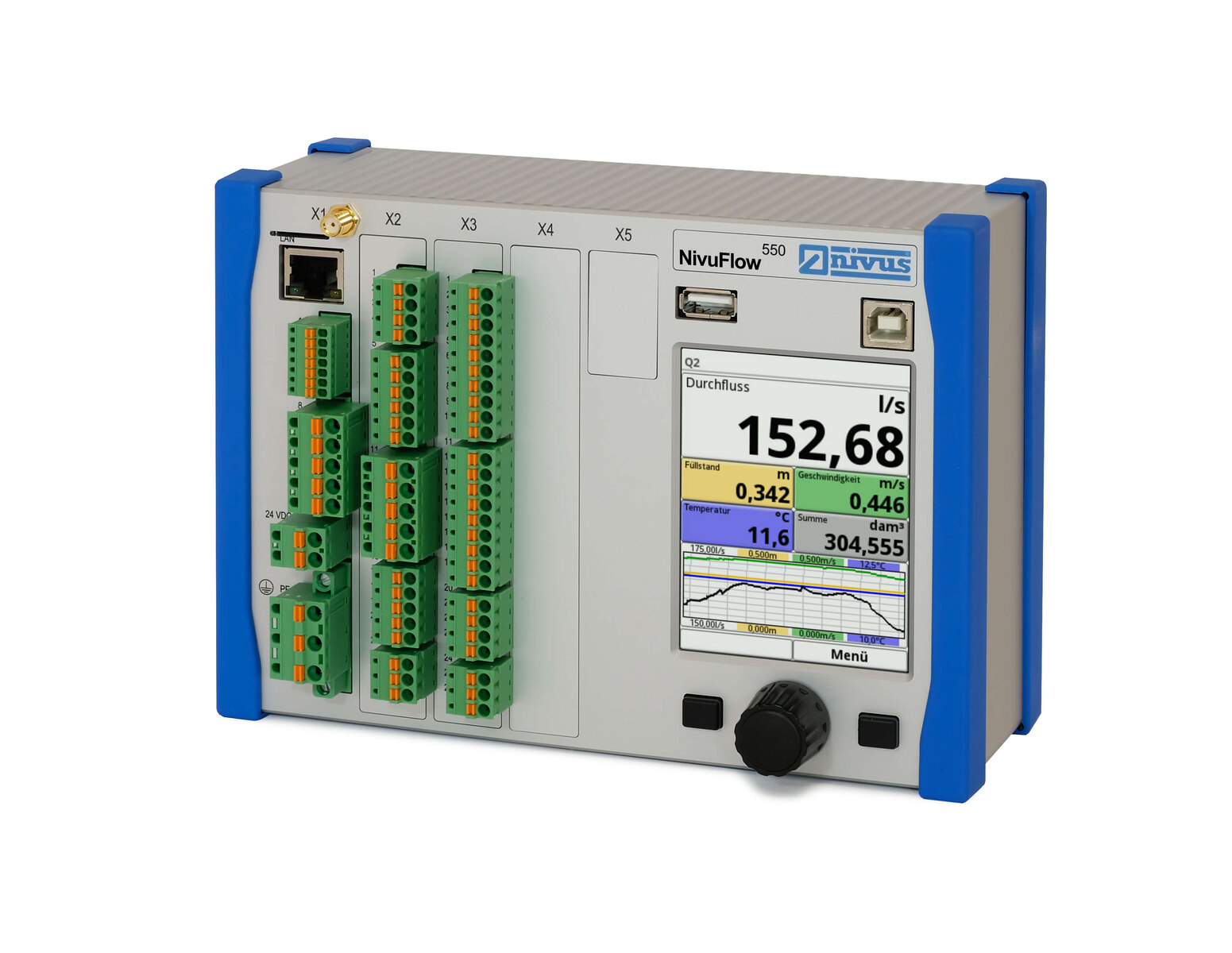

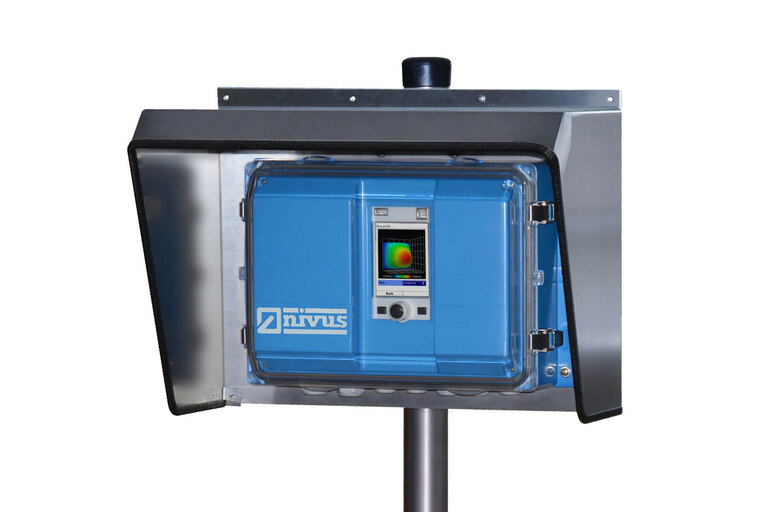

Der kompakte Messumformer lässt sich dank Hutschienenmontage einfach und platzsparend in Schaltschränken einbauen. Weiterhin ist das NivuFlow 550 mit einem speziellen, geschützten Feldgehäuse für die Verwendung unter rauen Umgebungsbedingungen er­hältlich. Das große Grafikdisplay des Mess­umformers erlaubt die schnelle und einfache Inbetriebnahme des Durch­flussmesssystems.

Unser Radar-Durchflussmesssystem ist modular aufgebaut. Daher können wir für jede Applikation die passende Lösung anbieten.

NivuFlow 550 bietet erweiterte Diagnosemöglichkeiten und erlaubt die tiefgreifende Analyse laufender Prozesse vor Ort. Die Software des Messumformers entspricht den aktuellen Anforderungen. Zukunftssichere Protokolle und vielseitige Optionen für Kommunikation und Anbindung bieten Betreibern vielfältige Möglichkeiten bei der Einbindung von Geräten in übergeordnete Systeme wie z.B. SCADA oder Prozessleitsysteme.



Typische Anwendungen für den NivuFlow 550

  • Messstellen mit hoher Schmutzfracht und Ablagerungen
  • Messstellen mir aggressiven oder abrasiven Medien
  • Messstellen mit Geschiebe / Geröll
  • Messstellen mit Einschränkungen beim Einbau im Kanal
  • Schießender Abfluss bei niederen Fließhöhen und hohen Geschwindigkeiten
Technische Daten
Allgemein
Messunsicherheit

Durchfluss (Q): ± 5% typisch;

± 2% unter Referenzbedingungen

Kommunikation/Datenübertragung

Modbus, HART®

Datenspeicher

1,0 GB interner Speicher,

Auslesen an Frontplatte über USB-Stick

Ausgänge

bis zu 4 x 0/4 – 20 mA, bis zu 5 x relays (SPDT)

Eingänge

bis zu 7 x 4 - 20 mA, bis zu 4 x RS 485

Anschluss

Stecker mit Käfigzugfederklemmen

Betriebsarten

Dreh-Druckknopf, 2 Funktionstasten,

Menüs in Deutsch, Englisch, Französisch u.a.

Anzeige

240 x 320 Pixel, 65536 Farben

max. Luftfeuchtigkeit

80%, nicht kondensierend

Betriebstemperatur

-20°C bis +70°C

Schutzart

IP 20, IP 68 mit optionalem Feldgehäuse

Gehäuse

Aluminium, Kunststoff (Messumformer)

Kunststoff (Feldgehäuse)

Stromaufnahme

14 VA typisch

Spannungsversorgung

100 bis 240 V AC, +10 % /-15 %,

47 bis 63 Hz bzw. 9-36 V DC

Messprinzip

Radardoppler Fließgeschwindigkeitserfassung

Technische Änderungen vorbehalten.

Downloads

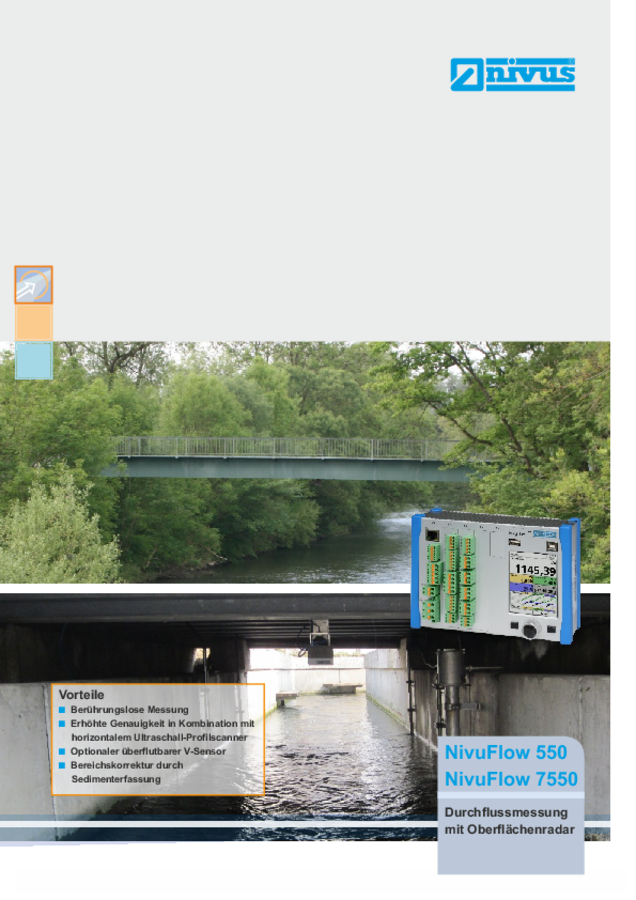

Prospekt Radardurchflussmessung

Durchflussmessung mit Oberflächenradar

Betriebsanleitung "Durchflussmessumformer für Radarsensoren NivuFlow 550"

Technische Beschreibung | Datenübertragung - Ergänzung zur Betriebsanleitung (Rev. 01)

NIVUS Datenübertragung der Geräte NivuFlow 550, 600, 650, 7550, Energy Saver und NivuParQ 850 - Ergänzung zur jeweiligen Betriebsanleitung

Technische Beschreibung "NIVUS Modbus TCP/RTU" Rev.04

Konformitätserklärung "Durchflussmessumformer stationär mit internem 2G/3G/4G Modem zur Datenfernübertragung NivuFlow 5xx""
