Ex-Modul / Multiplexer

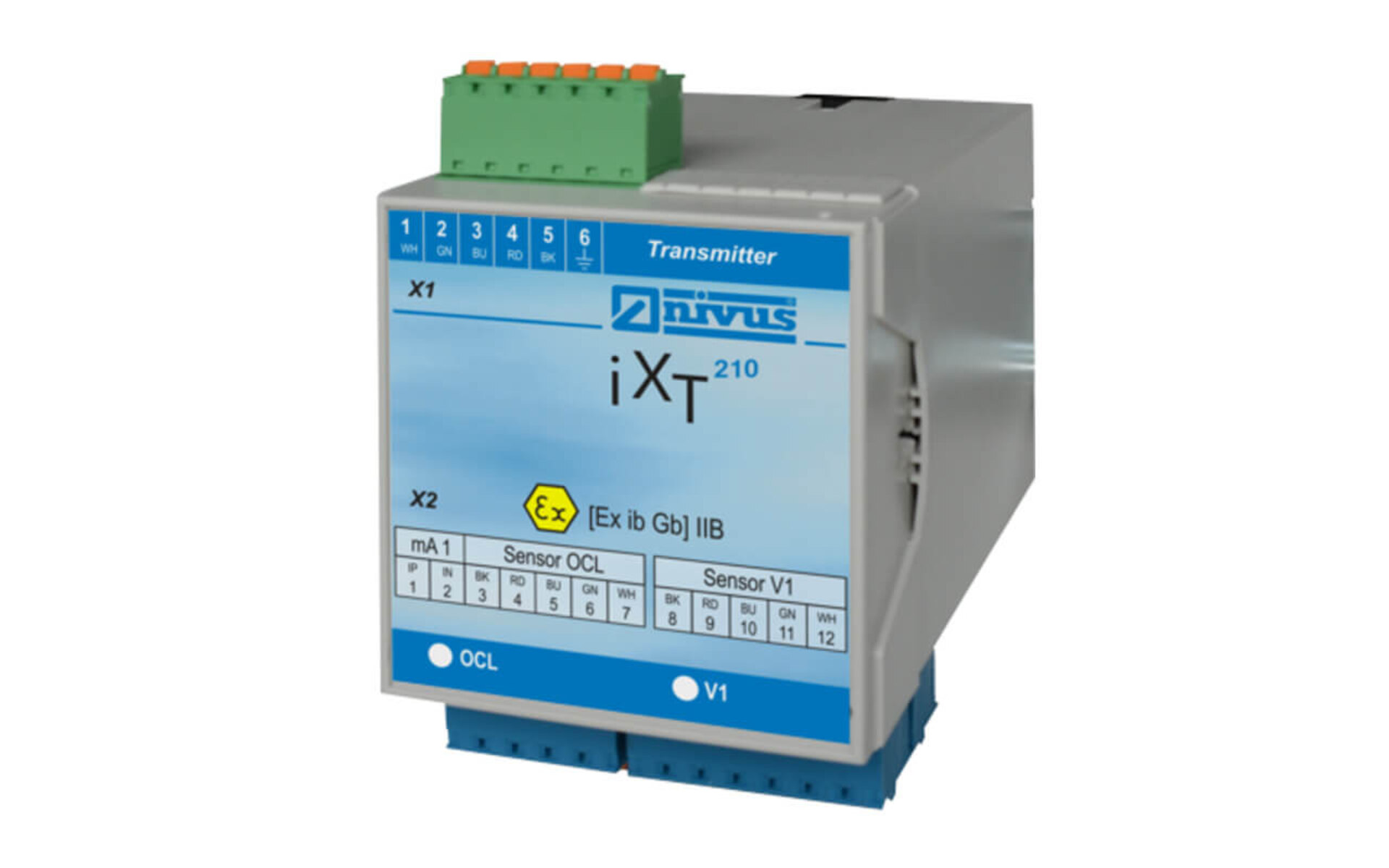

Ex-Trennmodul iXT

Artikel Nr. IXT0

für NivuFlow / NivuParQ Messumformer

Intelligentes Ex-Trennmodul zum Ex-sicheren Anschluss von Korrelationssensoren Typ POA, CS2, OCL, OFR-Radarsensoren sowie CSM und DSM in Verbindung mit der Elektronikbox EBM an die Messumformer NivuFlow 550/750/7550.

Ex-sicherer Anschluss von Partikelkonzentrationssensoren Typ PKM an den Messumformer NivuParQ 850.

Ex-Trennmodul zum Ex-sicheren Anschluss und zur Signalbündelung von Ultraschall-Korrelationssensoren und Füllstandssensoren.



Anschließbare Sensoren

Fließgeschwindigkeitssensoren

  • POA
  • CS2
  • CSM-/DSM Sensoren über Elektronikbox
  • OFR


Füllstandssensoren

  • OCL
  • i-Serie
  • Ri-Serie
  • NivuBar
Technische Daten
Allgemein
Versorgungsspannung
  • 12 V DC (vom Messumformer NivuFlow / NivuParQ); Zur Verwendung in Verbindung mit Betriebsmitteln an Netzen bis Überspannungskategorie II oder an SELV
  • Ex-technisch: Um = 253 V AC
Leistungsaufnahme

Max. 9 W

Eigenleistungsverbrauch

Max. 1,5 W (typ. 1,2 W)

Schutzart

IP20, zur Montage in Bereichen bis max. Verschmutzungsgrad 2

Ex-Zulassung
  • ATEX: TÜV14ATEX142076
  • IECEx: TUN14.0014
  • EX II (2)G [Ex ib Gb] IIB
Einsatztemperatur

−20…+40 °C

Lagertemperatur

−20...+85 °C

max. Luftfeuchtigkeit

95 %, nicht kondensierend

Eingänge (inkl. Optionen)

2x analoger 4-20 mA loop powered Sensoranschluss Ex ib IIB, davon 1x HART-fähig

Höchstwerte je Stromkreis:

  • Uo = 25,4 V / Io = 89,2 mA / Po = 566,5 mW

4x Sensoranschluss Ex ib IIB mit RS485-Interface

Höchstwerte je Stromkreis:

  • Versorgung: Uo = 10,5 V / Io = 640 mA / Po = 6,72 W

RS485:

  • Uo = 4,1 V / Io = 105 mA / Po = 108 mW
  • Ui = 11 V / Ii = 176 mA / Pi = 482 mW

Isolationsspannung Um = 253 V AC



Ausgänge

1x Messumformeranschluss RS485-Interface

Technische Änderungen vorbehalten.

Downloads

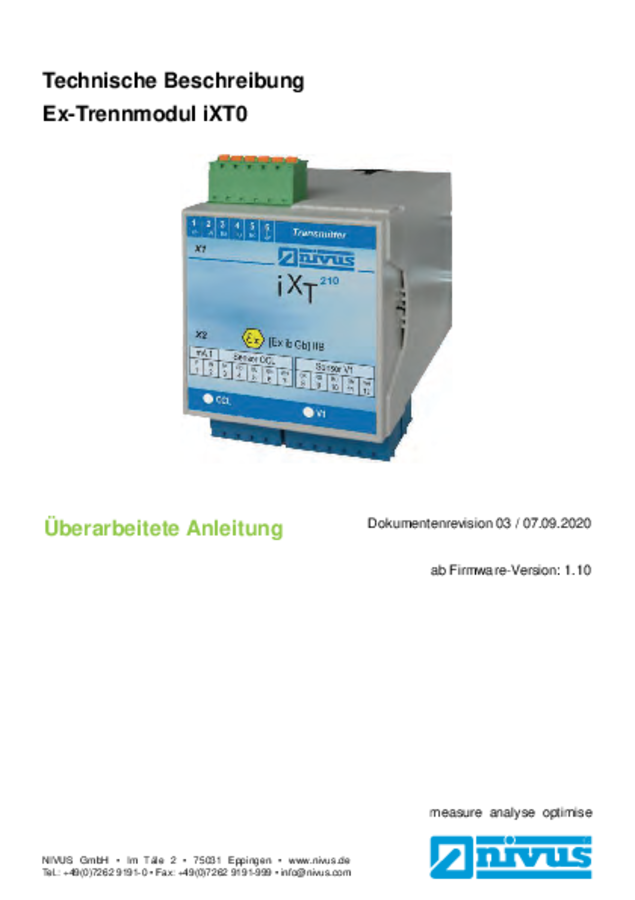

Technische Beschreibung iXT Ex-Trennmodul

Technische Beschreibung für Ex-Trennmodul iXT für NivuFlow Messumformer - Intelligentes Ex-Trennmodul zum Ex-sicheren Anschluss von Korrelationssensoren.

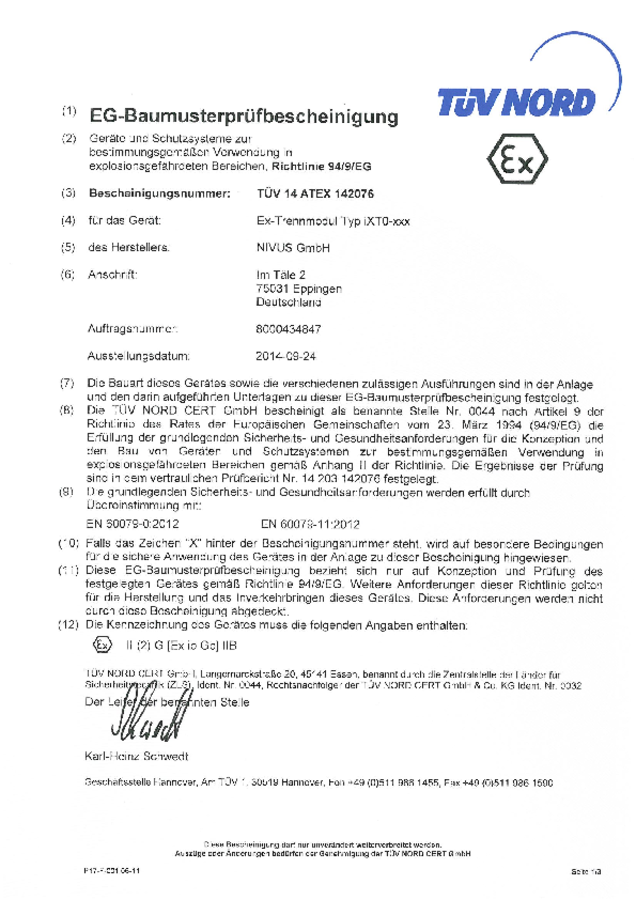

EG Baumusterprüfbescheinigung Ex-Trennmodul iXT

Konformitätserklärung intelligentes "Ex" Trennmodul iXT

intelligentes "Ex" Trennmodul iXT

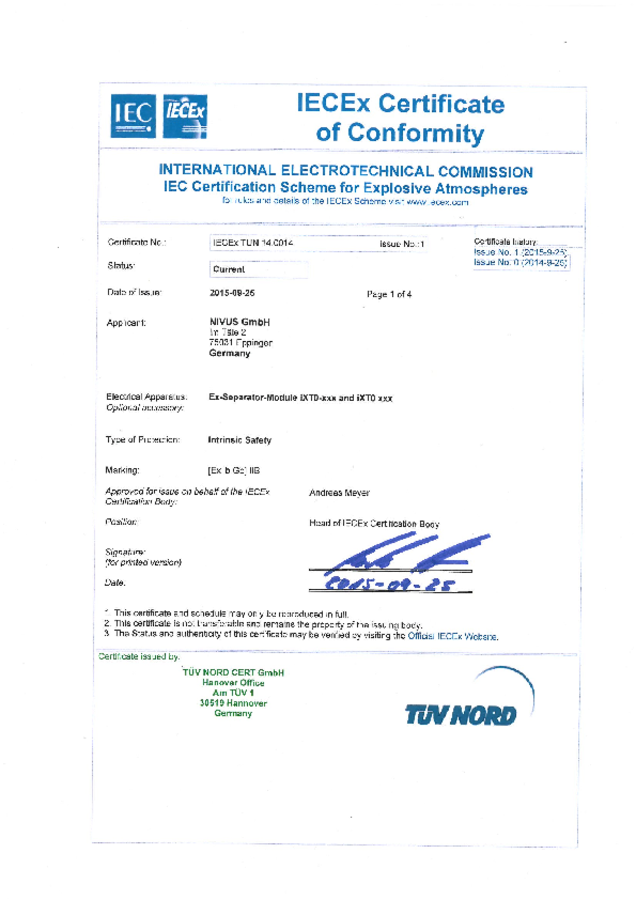

IECEx Konformitätserklärung | Ex Separator Modul
