Durchflusssensoren

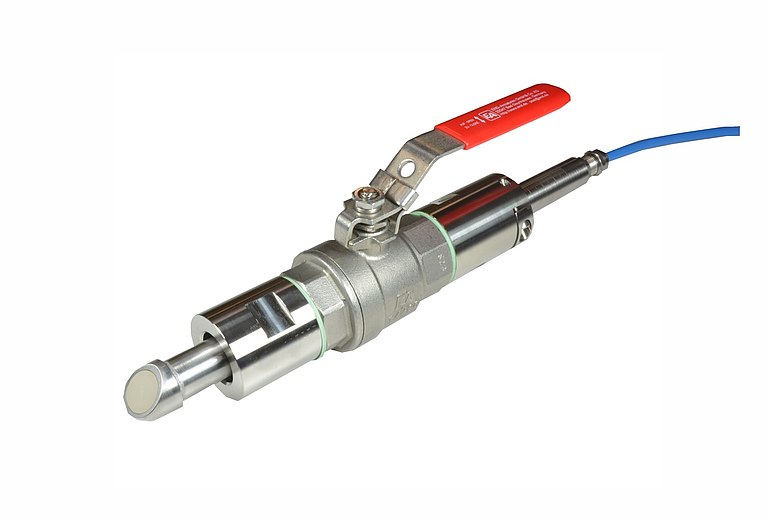

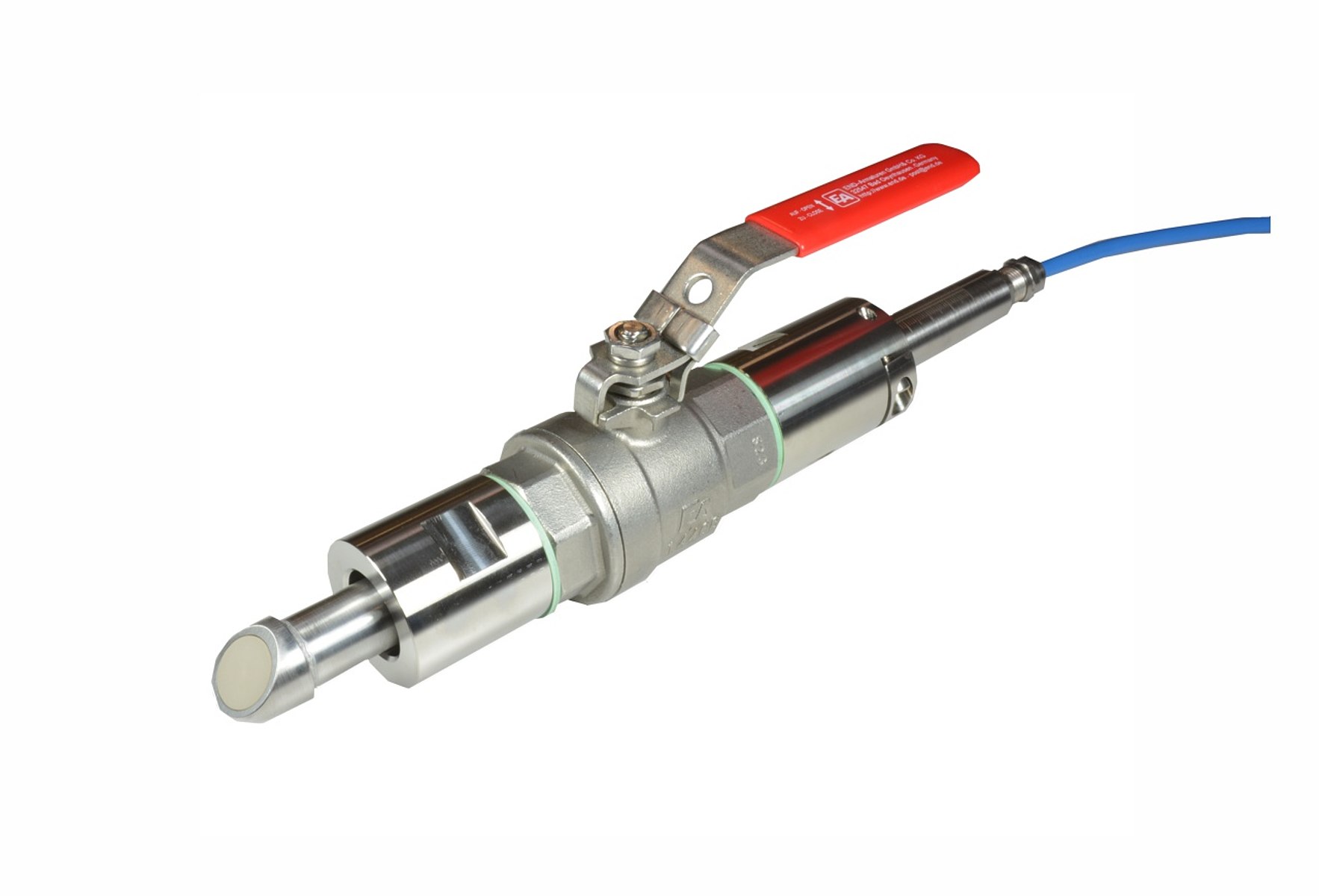

CSM Korrelations-RohrsensorNeu

Artikel Nr. CSM-V100 R

für portable Anwendungen und für Anwendungen bis zu 16 bar

Ultraschallsensoren für Durchflussmessung mit sehr hoher Genauigkeit in leicht bis stark verschmutzen Medien. Zur Montage von außen in Rohre

Beschreibung
  • Für Durchflussmessungen mit sehr hoher Genauigkeit durch Ultraschall-Kreuzkorrelationsverfahren
  • Absolut nullpunktstabil und driftfrei
  • Messung in leicht bis stark verschmutzen Medien bzw. Medien mit Gaseinschlüssen
  • Einfache Montage ohne zusätzliche Einbauten und optimal abgestimmtes Montagezubehör



Die CSM Fließgeschwindigkeitssensoren sind zur kontinuierlichen Messung in leicht bis stark verschmutzen Medien geeignet.

Die Rohrsensoren sind zur Befestigung über Stutzen von außen an Rohren konzipiert. Sie bilden in Kombination mit Messumformern wie z.B. NivuFlow Mobile 750 sowie einer externen Füllstandmessung ein komplettes Durchflussmesssystem.



Typische Anwendungen für den CSM Rohrsensor

  • Durchflussmessungen für temporäre Messungen
  • Überprüfung vorhandender Messungen
  • Regenbehandlungsanlagen: Durchflussmessungen und Regelungen des Ablaufes zur Kläranlage
  • Kläranlage: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation, Überschussschlamm, Ablauf vom Faulbehälter und Flockungsmitteldosierung
  • Direkteinleiterkontrolle, Fremdwasser- bzw. Leckageermittlung
  • Industrielle Abwassernetze
  • u.v.m.
Technische Daten
Allgemein
Messunsicherheit

for 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%]

for|V|>0,5 m/s: E_v=1 %

Einstrahlwinkel zur Waagrechten

20 and 45°

Nullpunktdrift

absolutely stable zero point

Anzahl der Scanschichten

max. 16

Messbereich

-100 cm/s up to +600 cm/s

Kabellängen

7 m + 15 m

Lagertemperatur

-30 °C up to +70 °C

max. Betriebsdruck

16 bar

Einsatztemperatur

-40 °C up to +80 °C

-40 °C up to +80 °C when used in Ex Zone 1

Ex-Zulassung

optional

II 2G Ex ib IIB T4 Gb (ATEX)

Ex ib IIB T4 Gb (IEC EX)

Schutzart

IP68

Messfrequenz

1 MHz

Messprinzip

Ultrasonic Cross Correlation with digital pattern detection (flow velocity)

Technische Änderungen vorbehalten.

Downloads

Technische Beschreibung Korrelationssensoren

Technische Beschreibung für Korrelationssensoren und externe Elektronikbox

Montageanleitung Korrelationssensoren und Dopplersensoren

Anleitung für die technisch richtige und sichere Montage

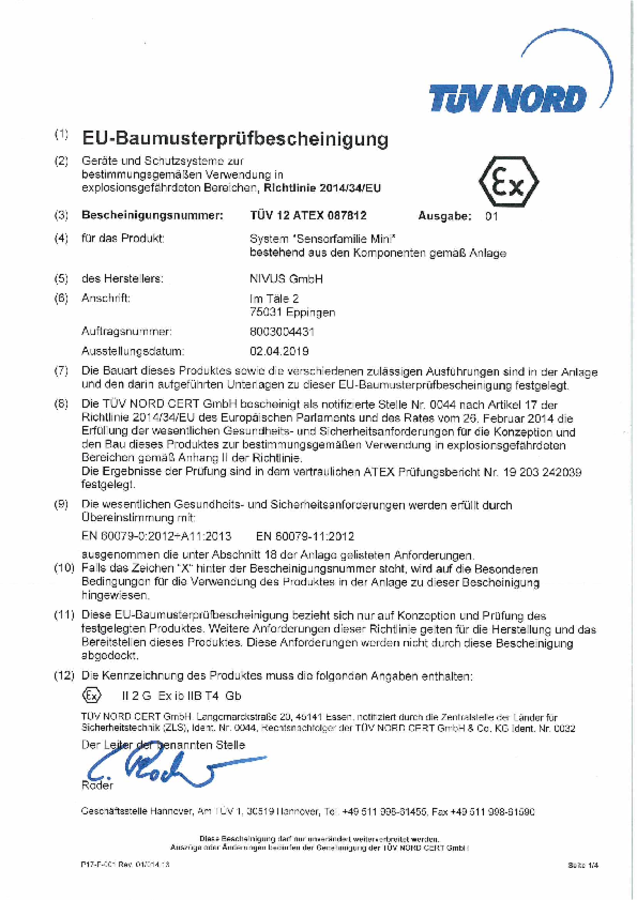

EG Baumusterprüfbescheinigung Sensorfamilie Mini, Laufzeitsensoren

EG Baumusterprüfbescheinigung System Sensorfamilie inkl. Ergänzungen

Konformitätserklärung "Ex" Ultraschallsensoren CSM / CSP / DSM / OCL-LM
