Durchflusssensoren

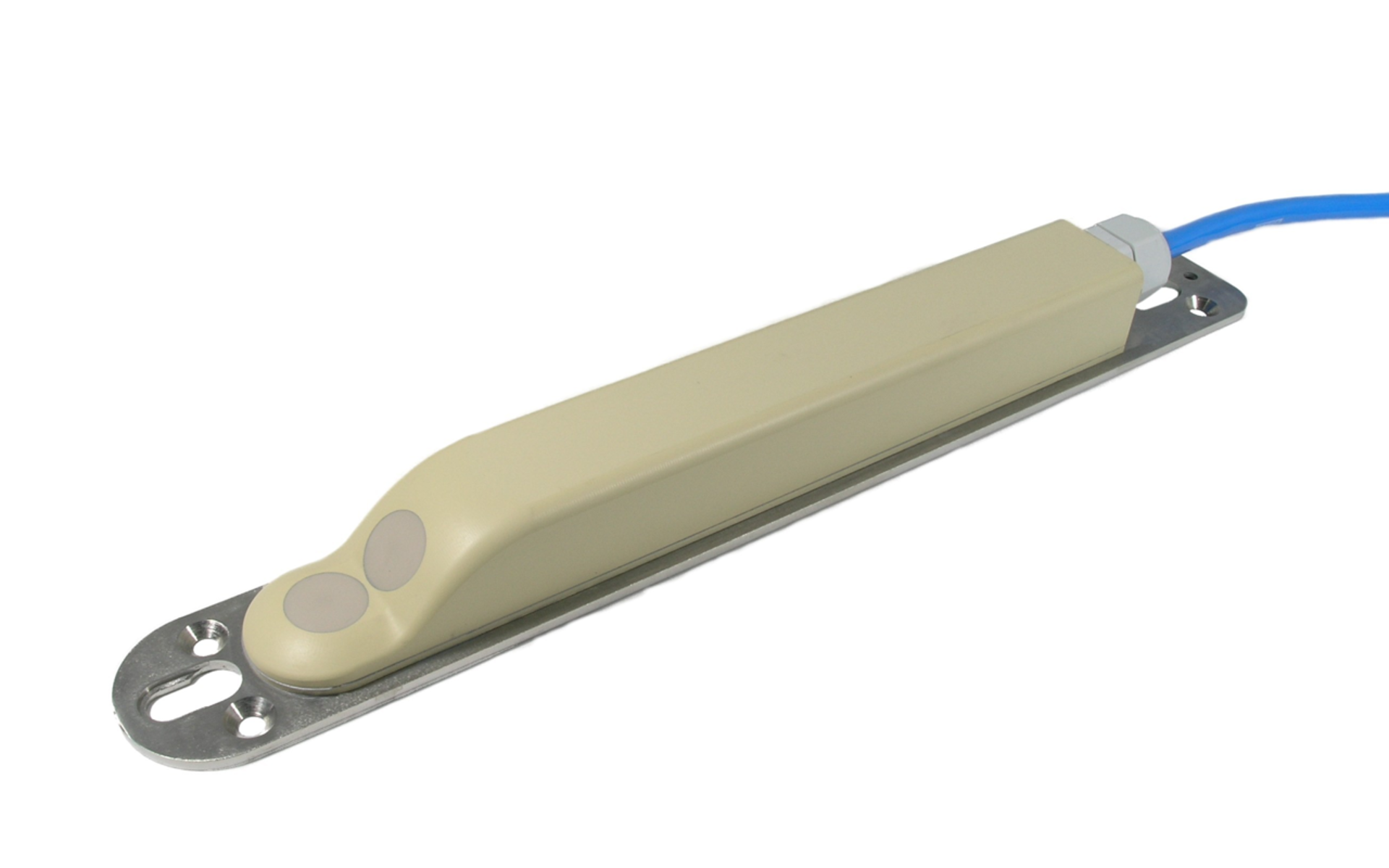

POA Korrelations-Keilsensor

Artikel Nr. POA-V2XXK

Mittlerer Messbereich für Fließhöhen bis ca. 1 m

Ultraschallsensoren zur Durchflussmessung mit sehr hoher Genauigkeit in leicht bis stark verschmutzten Medien. Zum Einbau an Kanalwänden oder Kanalboden.

Beschreibung
  • Für Durchflussmessungen mit sehr hoher Genauigkeit durch Ultraschall-Kreuzkorrelationsverfahren
  • Störsichere Verbindung über lange Distanzen durch digitale Signalübertragung
  • Kabelverlängerungen über mehrere 100 Meter mit Standardkabeln problemlos möglich
  • Absolut nullpunktstabil und driftfrei
  • Messung in gering bis stark verschmutzen Medien
  • Einfache Montage ohne zusätzliche Einbauten und optimal abgestimmtes Montagezubehör
  • Montage unter Prozessbedingungen möglich
  • Befestigung mittels Schrauben oder verschiedenen, optional erhältlichen Befestigungssystemen
  • Für alle Kanalquerschnitte geeignet
  • Die abgestimmte Auswahl an Sensorbauformen garantiert optimale Lösungen für alle Applikationen

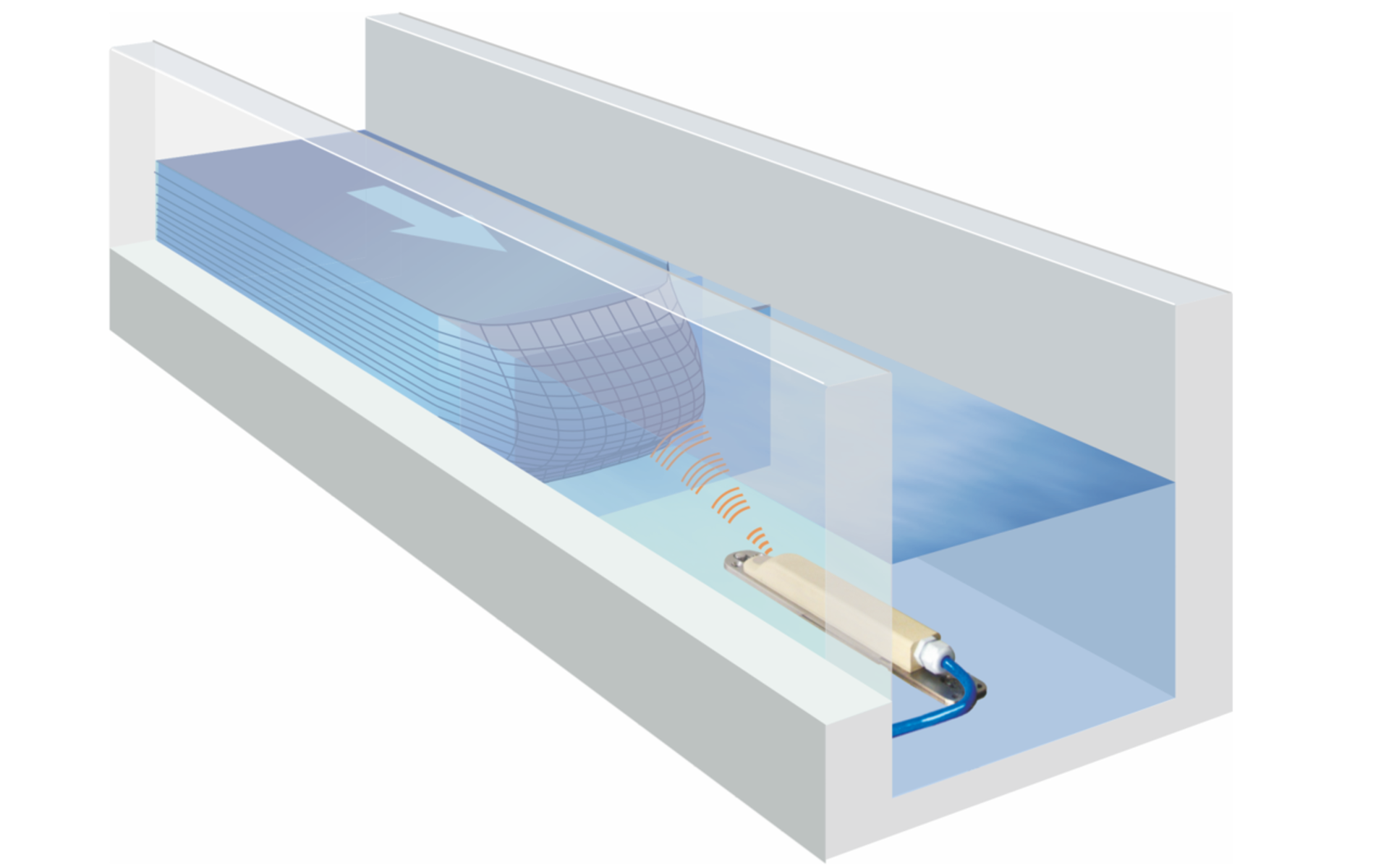

Die POA Fließgeschwindigkeitssensoren sind zur kontinuierlichen Messung in leicht bis stark verschmutzen Medien geeignet.

Die Keilsensoren sind zur Befestigung an Kanalwandungen, auf dem Kanalboden sowie an Innenwandungen von großen Rohren konzipiert. Sie bilden in Kombination mit Messumformern wie z.B. NivuFlow 750 oder NivuFlow 7550 sowie mit im Sensor integrierten oder externen Füllstandmessungen ein komplettes Durchflussmesssystem.

Typische Anwendungen für den POA Keilsensor

  • Kläranlage: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation, Überschussschlamm, Ablauf vom Faulbehälter und Flockungsmitteldosierung
  • Stationäre Messungen an Regenbehandlungsanlagen wie RÜB, RRB, RKB
  • Direkteinleiterkontrolle, Fremdwasser- bzw. Leckageermittlung
  • Industrielle Abwassernetze
  • u.v.m.
Technische Daten
Allgemein
Messprinzip
  • Ultraschall-Kreuzkorrelation mit digitaler Mustererkennung (Fließgeschwindigkeit)
  • Ultraschall-Laufzeit (Füllstandsmessung)
  • Piezoresistive Druckmessung (Füllstandsmessung)
Schutzart

IP 68

Betriebsdruck

max. 4 bar (für Kombisensor mit Druckmesszelle max. 1 bar)

Kabellängen

10 / 15 / 20 / 30 / 50 / 100 m vorkonfektioniert, verlängerbar auf Anfrage

bei Sensoren mit integrierter Druckmesszelle ist nach 30 m Kabellänge ein Druckausgleichselement erforderlich, welches gleichzeitig zum Anschluss der Verlängerung genutzt werden kann

Sensoranbindung
  • vorkonfektioniertes Kabelende zum Anschluss an das OCM CF
  • Kabelende mit Stecker zum Anschluss an den PCM 4 und PCM Pro
  • Kabelende mit Stecker und Druckausgleichelement (nur Sensoren mit Druckmesszelle) zum Anschluss an den PCM 4 und PCM Pro
Mediumberührende Materialien
  • Polyurethan
  • Edelstahl 1.4571
  • PPO GF30
  • PA

Option:

  • Chemikalienbeständiger Sensor aus PEEK
  • Hastelloy C-276-Montageplatte
  • Titan-Montageplatte
  • Kabel mit FEP-Überzug

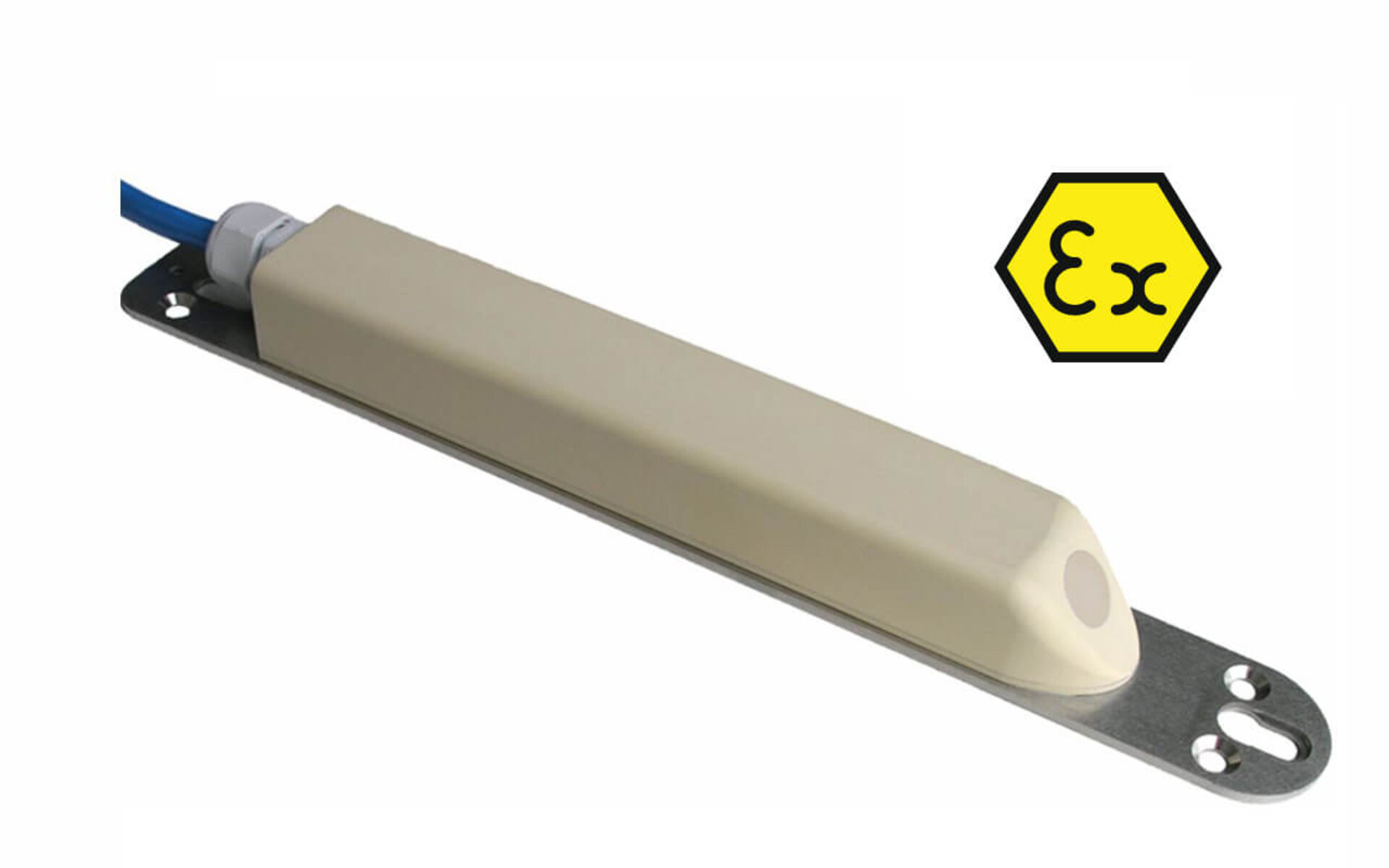

Ex-Zulassung
  • II 2 G Ex ib T4 Gb (ATEX)
  • Ex ib IIB T4 Gb (IECEX)
Kabeltypen
  • Kombisensor mit Druckmessung: LiYC11Y 2x1,5 + 1 x 2 x 0,34 + PA 1,5/2,5
  • Sensoren ohne Druckmessung: LiYC11Y 2 x 1,5 + 1 x 2 x 0,34
Einsatztemperatur
  • −20 °C bis +50 °C
  • −20 °C bis +40 °C bei Einsatz der Sensoren in Ex Zone 1
Lagertemperatur

−30 °C bis +70 °C

Kabelaußendurchmesser
  • Kombisensor mit Druckmessung: 9,75 mm ±0,25 mm
  • Sensoren ohne Druckmessung: 8,4 mm ±0,25 mm
Sensortypen
  • v-Sensor mit T-Kompensation
  • v-Sensor mit T-Kompensation und h-Messung (Wasserultraschall)
  • v-Sensor mit T-Kompensation und h-Messung (Druckmesszelle)
  • v-Sensor mit T-Kompensation und 2 x h-Messung (Druckmesszelle + Wasserultraschall)

Fließgeschwindigkeitsmessung

Messbereich

-100 cm/s bis +600 cm/s

Anzahl der erfassten und berechneten Scanschichten

max. 32

Messunsicherheit
  • für 0.05≤|V|≤0.5 m/s:  E_v=0.5/|V|  [%]
  • für |V|>0,5 m/s:  E_v=1 %
Nullpunktdrift

absolut nullpunktstabil

Schallaustrittskegel

±5 Winkelgrade

Höhenmessung Wasserultraschall-Sensor

Messbereich

0,05 bis 200 cm

Nullpunktdrift

absolut nullpunktstabil

Messunsicherheit

stehendes Medium: +/- 0,5 vom Endwert (im Bereich von 0,05 – 5 m)

Temperaturmessung

Messbereich

−20 °C bis +60 °C

Messunsicherheit

±0,5 K

Messunsicherheit

+/− 2,0 mm oder 0,2% des gemessenen Bereiches (größerer Wert gilt)

Höhenmessung – Druck

Messbereich

0 bis 500 cm

Nullpunktdrift

max. 0,75 % vom Endwert (0 – 50 °C)

Technische Änderungen vorbehalten.

Downloads

Technische Beschreibung | Korrelationssensoren (Rev. 10)
