Durchflusssensoren

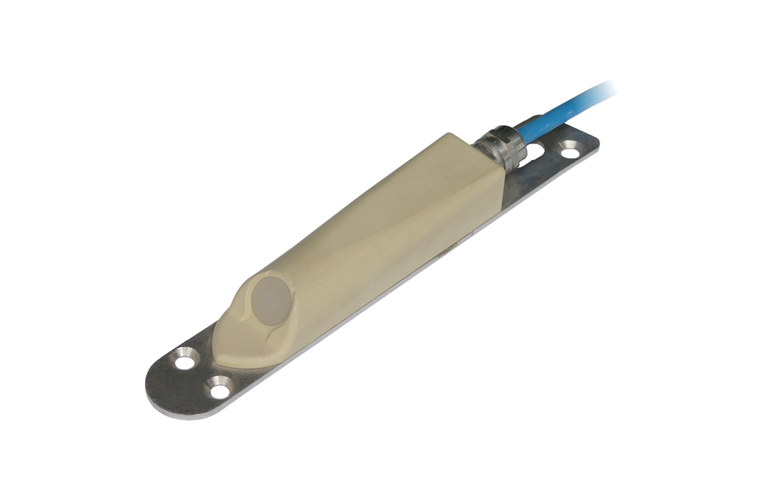

CSM Korrelations-Keilsensor

Artikel Nr. CSM-V100

Ideal für Messungen ab 3 cm Fließhöhe

Ultraschallsensoren für Durchflussmessung mit sehr hoher Genauigkeit in leicht bis stark verschmutzen Medien. Zur Montage an Gerinnewand oder Gerinneboden

Beschreibung

Für Durchflussmessungen mit sehr hoher Genauigkeit durch <link 330 _blank internal-link>Ultraschall-Kreuzkorrelationsverfahren</link>

  • Fremdwassermessungen
  • Einleiterkontrollen
  • Verrechnungsmessstellen
  • Entlastungsanlagen
  • Niederschlag-Abfluss-Messungen

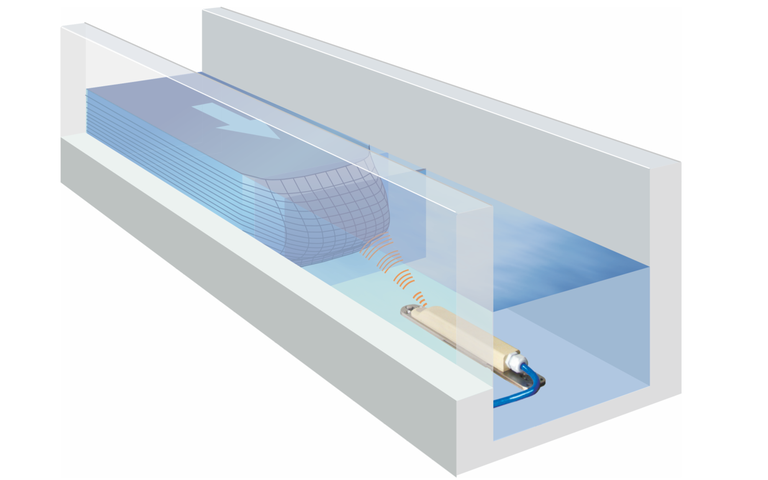

Die Sensorfamilie Mini bietet die optimale Sensorik zur Erfassung geringster Abflüsse, wie z.B. für Fremdwassermessungen oder Indirekteinleitermessungen. Als Messverfahren kommt die NIVUS-patentierte und bewährte Ultraschall-Kreuzkorrelation zum Einsatz. Diese ermöglicht die Erfassung und Anzeige des Fließprofils bereits ab wenigen Zentimetern Füllstand.

Die Bauform der Sensoren eignet sich besonders für kleine Geometrien und verringert Rückstaueffekte, Verzopfungs- und Blockierungsgefahren.

Typische Anwendungen für den Minisensor

  • Messkampagnen im Kanalnetz
  • Kleinkäranlagen: Zulauf und Ablauf
  • Industrielle Abwassernetze
  • Besonders für Kanäle mit geringen Füllständen geeignet
Technische Daten
Allgemein
Fließgeschwindigkeitssensor, Typ CSM
Messprinzip

Ultraschall-Kreuzkorrelation mit digitaler Mustererkennung (Fließgeschwindigkeit)



Piezoresistive Druckmessung (Höhenmessung)

Schutzart

IP 68

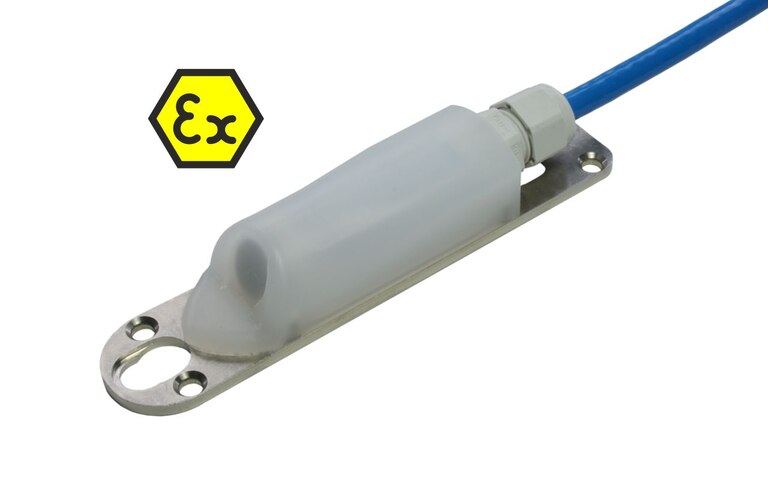

Ex-Zulassung

II 2 G Ex ib IIB T4 Gb

Einsatztemperatur

Keilsensor ohne Druckmesszelle:

-20 °C bis +70 °C bei Betriebszeit 15 min

-20 °C bis +65 °C bei Dauerbetrieb

-40 °C bis +80 °C bei Einsatz der Sensoren in Ex Zone 1



Keilsensor mit Druckmesszelle:

-20 °C bis +50 °C

-40 °C bis +80 °C bei Einsatz der Sensoren in Ex Zone 1

Lagertemperatur

-30 °C bis +70 °C

Betriebsdruck

max. 4 bar (für Kombisensor mit Druckmesszelle max. 1 bar)

Kabellängen

7/15 m, zum Anschluss an Elektronikbox / NivuFlow Mobile

20 m (nur Sensor mit Druckmesszelle)

Kabelaußendurchmesser

Kombisensor mit Druckmessung: 9 mm +/- 0,25 mm

Sensoren ohne Druckmessung: 6 mm +/- 0,2 mm



Sensoranbindung

Kabelende mit Stecker zum Anschluss an die Elektronikbox EBM; zusätzliches Druckausgleichelement (nur Sensoren mit Druckmesszelle)

Sensortypen

v-Sensor mit T-Kompensation



v-Sensor mit T-Kompensation und h-Messung (Druckmesszelle)

Bauform

Keilsensor zur Befestigung an Gerinneboden und -wand

Einbaumöglichkeit

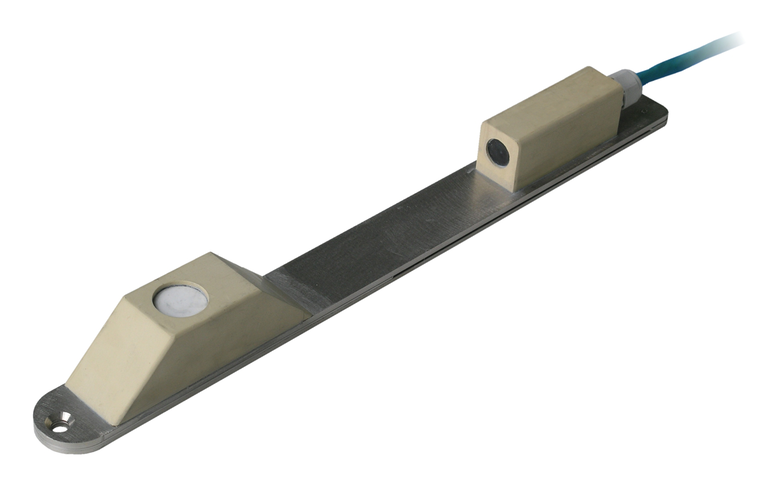

In Rohren ab DN 150 (Sensor mit Druckmesszelle) bzw. DN 160 (Sensor ohne Druckmesszelle + Luftultraschallsensor Typ DSM)

In Gerinnen mit Mindestbreite von 100 mm

Mediumberührende Materialien

Polyurethan, Edelstahl 1.4571, PVDF, PA

Druckausgleichselement: POM-C, PMMA, PA, Edelstahl 1.4571 (nur CSM-D)

Fließgeschwindigkeitsmessung
Messbereich

-100 cm/s bis +600 cm/s

Anzahl der Scanschichten

max. 16

Messunsicherheit

für 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%]

für |V|>0,5 m/s: E_v=1 %

Nullpunktdrift

absolut nullpunktstabil

Schallaustrittskegel

±5 Winkelgrade

Höhenmessung – Druck
Messbereich

0 bis 500 cm

Nullpunktdrift

max. 0,75 % vom Endwert (0 – 50 °C)

Messunsicherheit

stehendes Medium:

+/- 0,5 vom Endwert (im Bereich von 0,05 – 3,5 m)

Temperaturmessung
Messbereich

-40 °C bis +80 °C

Messunsicherheit

±0,5 K

Technische Änderungen vorbehalten.

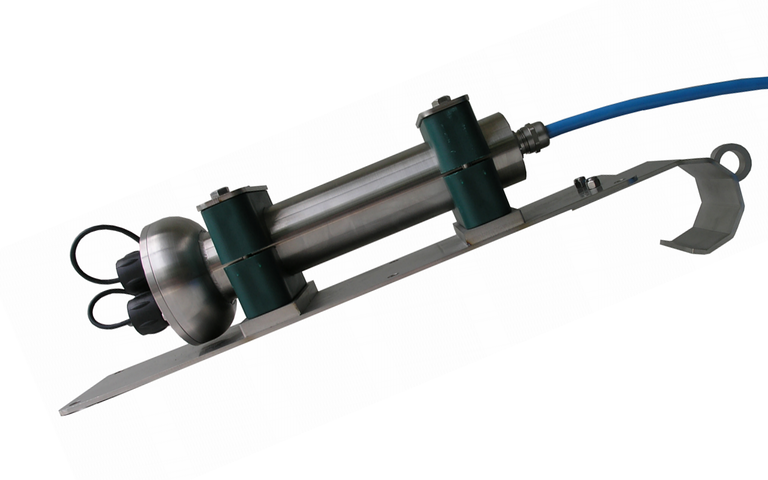

Elektronikbox, Typ EBM (nur für PCM Pro, PCM 4 und NivuFlow 750)
Schutzart

IP 68 (bei geschlossenen Anschlussbuchsen)

Ex-Zulassung

II 2 G Ex ib IIB T4 Gb

Einsatztemperatur

-20°C bis +50 °C (+40 °C in Ex Zone 1)

Lagertemperatur

-30°C bis +70 °C

Betriebsdruck

max. 1 Bar

Kabellängen

3, 10,20,30,50 oder 100 m

Sensoranbindung

Kabelende mit Stecker zum Anschluss an den Messumformer PCM 4 oder PCM Pro

Kabelende zum Anschluss an den Messumformer OCM Pro CF

Mediumberührende Materialien

Polyurethan, Edelstahl 1.4571, PP

Technische Änderungen vorbehalten.
