Durchflussmessumformer

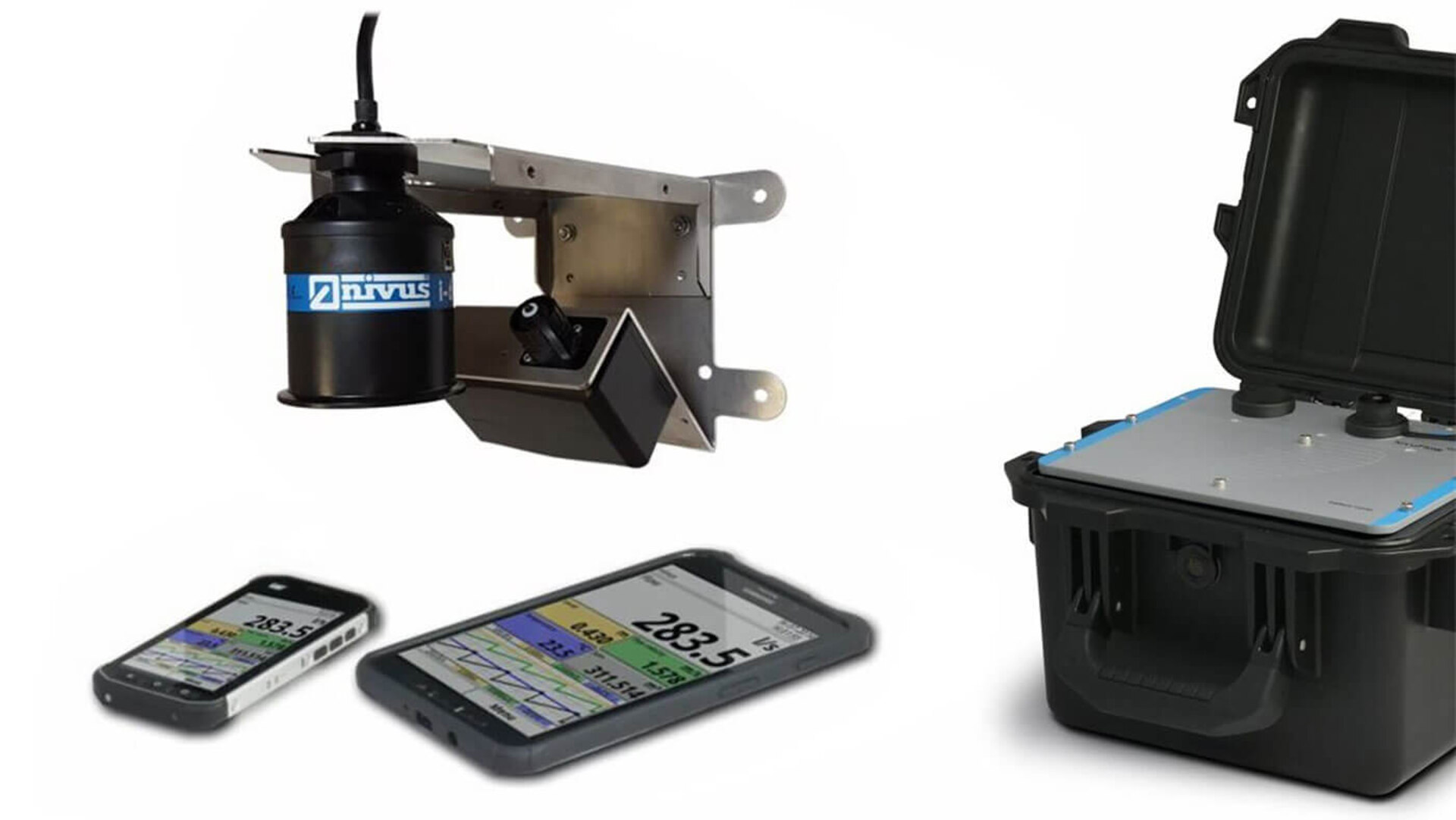

NivuFlow Mobile 550

Artikel Nr. NFM-0550

Berührungsloser portabler Durchflussmesser zur Langzeitmessung in teilgefüllten Kanälen und Rohren

Beschreibung

Mit dem NivuFlow Mobile 550 können Sie in verschiedensten Situationen berührungslos den Durchfluss messen. Hydraulische Modelle bestimmen dabei exakt die Strömungsprofile in den gängigsten Geometrien. Die moderne Bedienung per Web- Browser in Verbindung mit Tablet, Smartphone, etc. ist intuitiv und ermöglicht schnelle Inbetriebnahmen. Ein Schnellstartassistent führt dabei durch die wichtigsten Parametereinstellungen. Die verbleibende Betriebszeit in Tagen wird Ihnen direkt bei der Parametrierung angezeigt. Das optionale integrierte Modem bietet automatische Datenübertragung per E-Mail, FTP oder an das NIVUS Webportal. Das auf Energiesparen getrimmte Gerät ermöglicht damit lange Betriebszeiten und exakt terminierbare Wartungsbesuche.



Ihre Vorteile

  • Berührungslose portable Durchflussmessung
  • Dauerhafte Messung bei fehlender Infrastruktur
  • Einfachste Bedienung + Sehr schnelle Inbetriebnahme
  • LTE Modem mit weltweiter Abdeckung
  • Exakt planbare Wartungseinsätze



Typische Anwendungen

  • Kläranlagenzulauf
  • Bewässerungskanal
  • Nebenflüsse
Technische Daten
Allgemein
Betriebszeit

~1 Jahr* mit einer Batterieladung (bei 2 Akkus)



*rechnerischer Wert bei Speicherzyklus 60 Minuten und tägl. Datenübertragung.

Werte können messstellenbedingt und alterungsbedingt (Batterien) abweichen.

Datenübertragung

• Über steckbaren USB-Stick

• Über WLAN

• Über GPRS, UMTS, LTE

Datenspeicher

Interner Speicher, bei einem Messintervall

von 5 Minuten über 1,5 Jahre

Speichermodus

5 sek - 360 min, kontinuierlich, zyklisch oder

ereignisabhängig

Ausgänge

• über ConnectorBox

• 1 x Analogausgang 0 - 10 V

• 1 x potenzialfreier Digitalausgang als

Wechsler / bistabil

• 1 x USB zum Messwerte auslesen via USB-Stick

Eingänge

• 1x Anschlussbuchse für OFR-Radarsensor oder

ConnectorBox (zum weiteren Anschluss Netzteil

oder alternative Spannungsversorgung, sowie:

• 2x 0/4 - 20 mA (aktiv/passiv)

• 1x 0/4 -20 mA (passiv)

• 1x aktiver Digitaleingang

• 1x Anschlussbuchse für Füllstandssensor

• 1x Antennenanschluss

Bedienung

Magnetschalter, über WLAN mit Smartphone,

Tablet, Notebook…

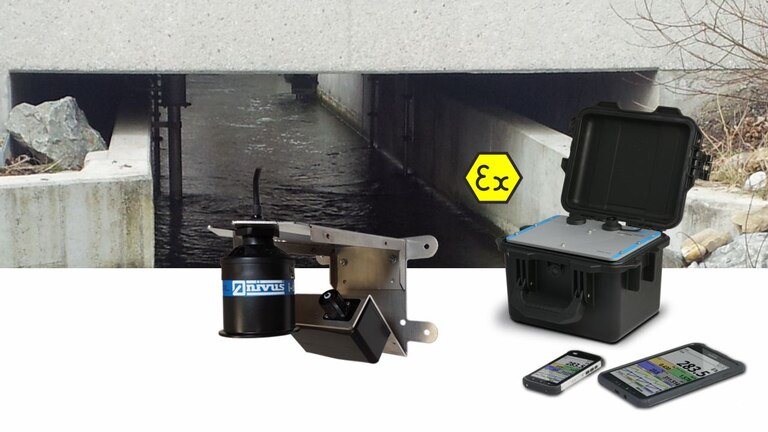

Ex-Zulassung

Optional: II 2G Ex eb ib [ib] mb IIB T4 Gb

TÜV 17 ATEX 196722 X / IECEx 18.0008X

Anzeige

via Smartphone etc.; Status LED (RGB)

max. Luftfeuchtigkeit

90 %, nicht kondensierend

Lagertemperatur

- 20°C bis + 70°C

Einsatztemperatur

- 20°C bis + 50°C / - 15°C bis + 50°C für Ex-Zone 1

Gehäuse

• Material: HPX Hochleistungskunstharz

• Gewicht: ca. 4,7 Kg

(ohne Akku und Schutzbügel)

• Schutzart: IP68 geschlossen / IP67 offen

Spannungsversorgung

• 2 x Akku 12V/15 Ah, Bleigel

• Ladegerät 100 - 240 V AC / 50 bis 60 Hz / 50 VA

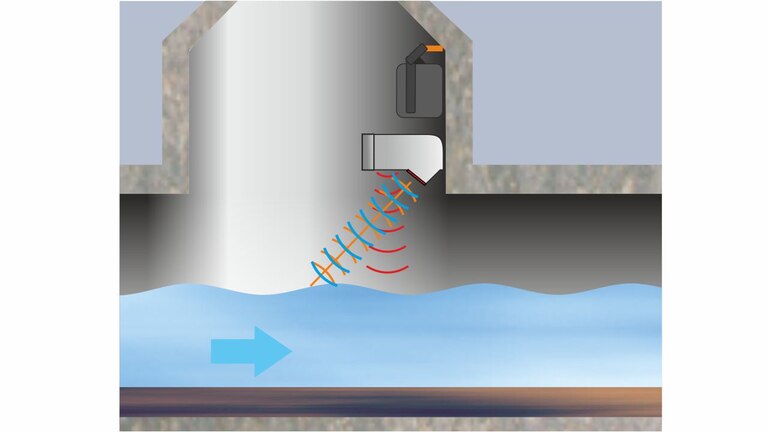

Messprinzip

Doppler-Radar

Technische Änderungen vorbehalten.
