Durchflusssensoren

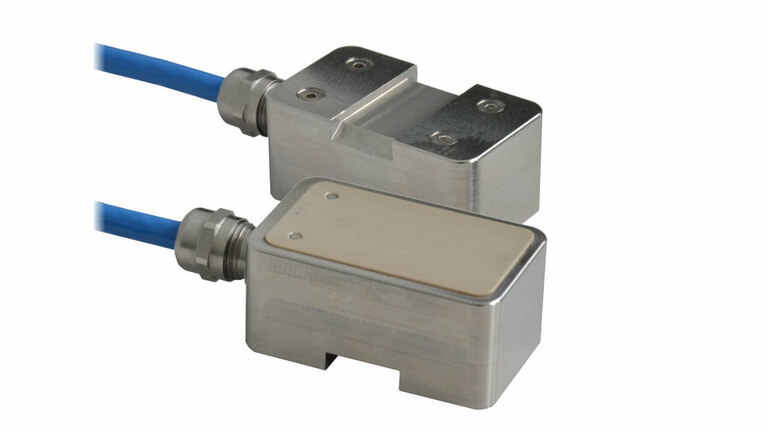

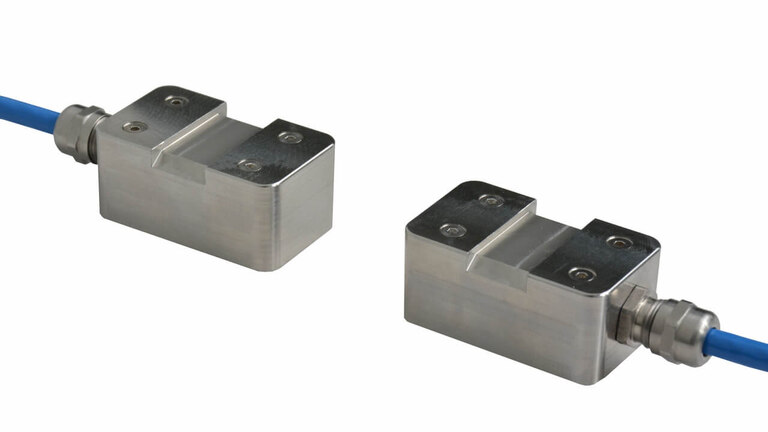

NIC Clamp-On-Sensor

Artikel Nr. NIC-CO01

Für berührungslose Durchflussmessung in Rohren

Ideal für die Nachrüstung oder den Ersatz an Durchflussmessstellen. Für Überwachung und Monitoring von sauberen oder verschmutzten Medien. Von Druck und Temperatur unabhängige Messung.

  • Ultraschall-Laufzeitdifferenz-Sensor zum Anschluss an NivuFlow 600
  • Clamp-On-Technik. Berührungslos gegenüber dem Medium
  • 2-Pfad-Messung
  • Messung in klarem bis hin zu leicht verschmutzten Medien bis hin zu Rücklaufschlammleitungen
  • Ideal für Nachrüstung oder Ersatz im Trinkwasserbereich
  • bis zu 100m Kabellänge zwischen Sensor und Messumformer oder Zwischenbox
  • Ex-Variante für Ex-Zone 1

Der Clamp On Sensor ist Teil eines stationären Messsystems zur kontinuierlichen Durchflussmessung und Datenspeicherung der erfassten Messwerte.
Er wird zur Messung des Durchflusses sauberen bis leicht verschmutzten Medien in vollgefüllten Rohren unterschiedlichster Abmessungen eingesetzt.

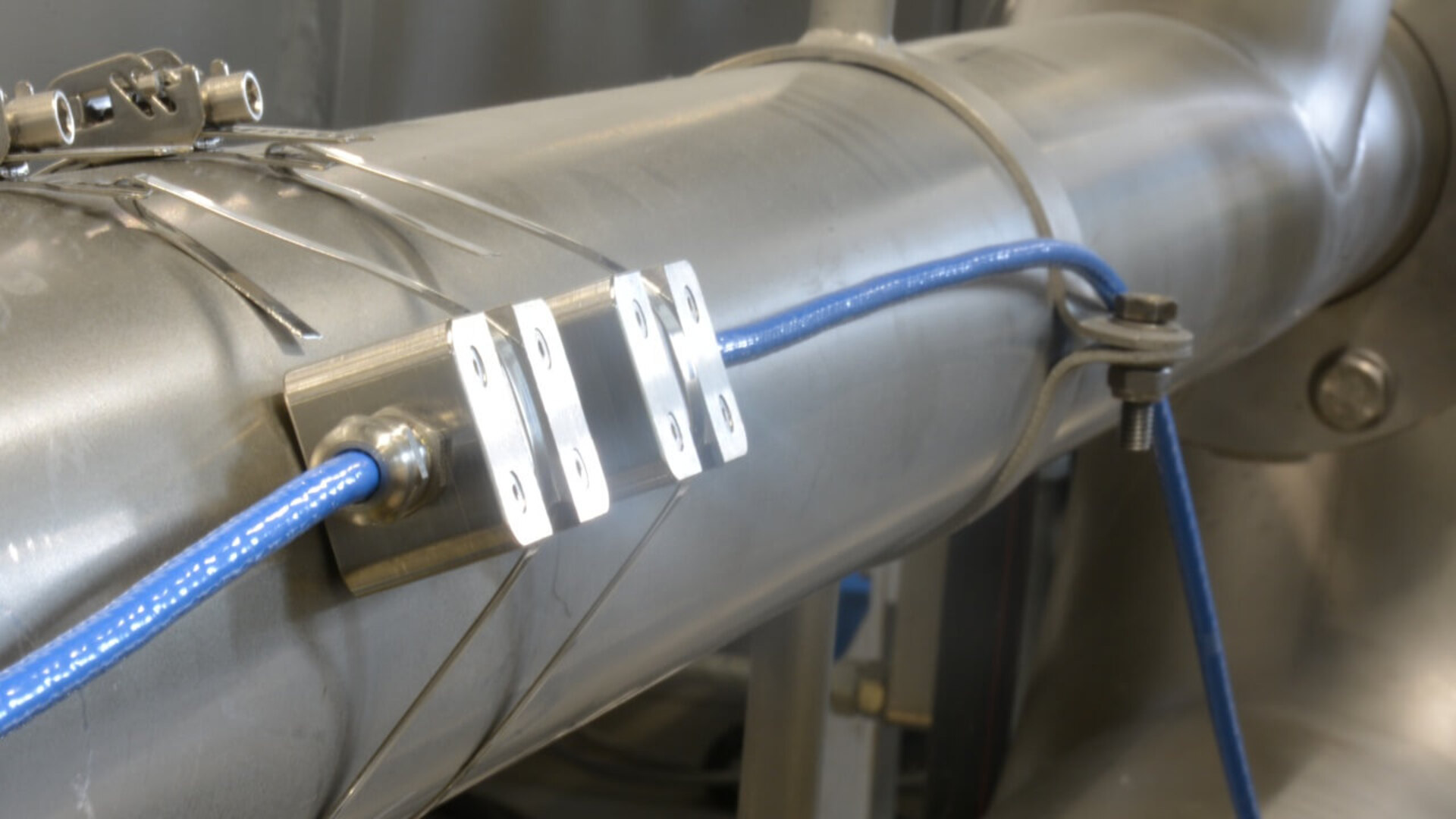

Durch die Aufschnalltechnik ist der Sensor nicht mediumberührend und daher hervorragend für den Einsatz in Trinkwasserbereichen geeignet. Da die Clamp-On-Sensoren das Medium nicht berühren, sind Messungen sehr einfach und mit sehr geringem Auf­wand innerhalb kürzester Zeit durchführbar. Dies gilt sowohl für hohe Drücke als auch für aggressive und abrasive Medien.

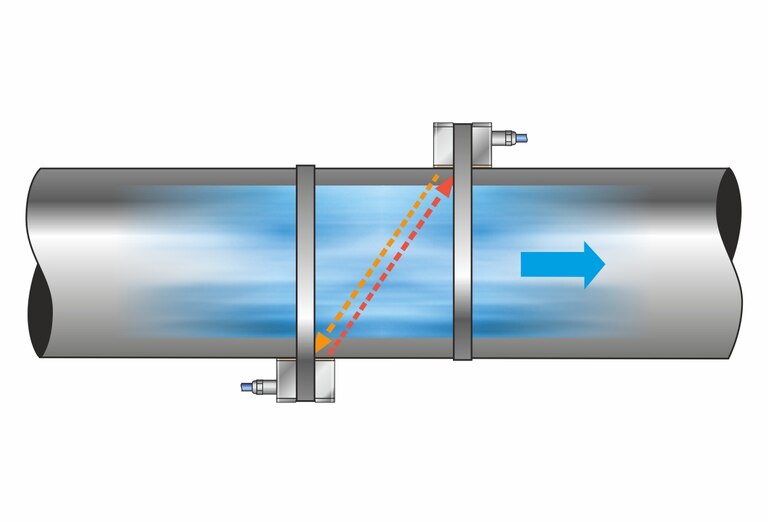

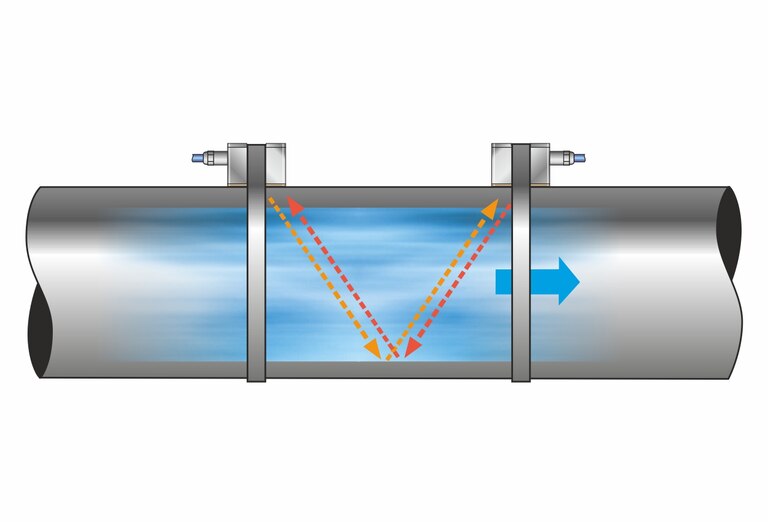

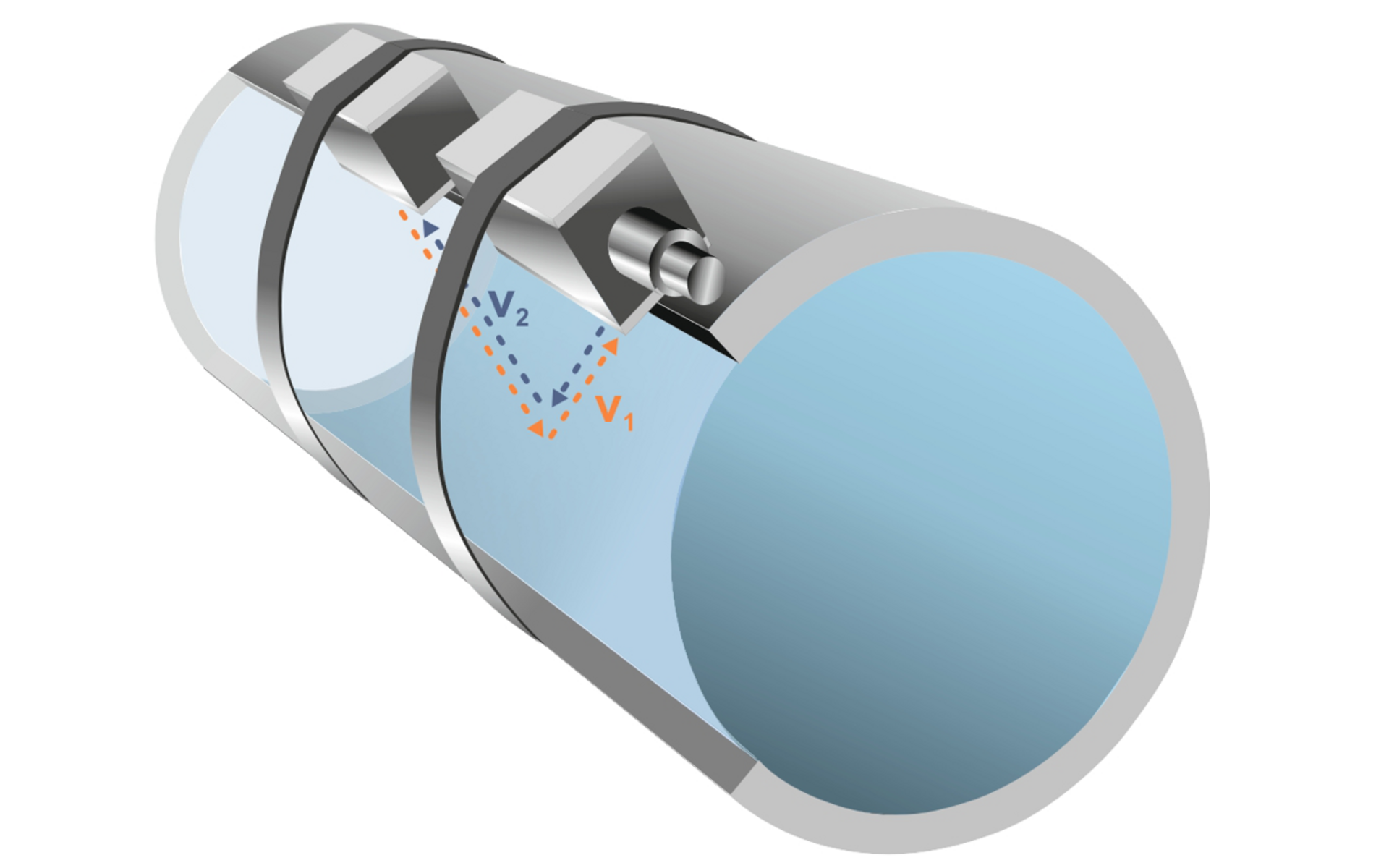

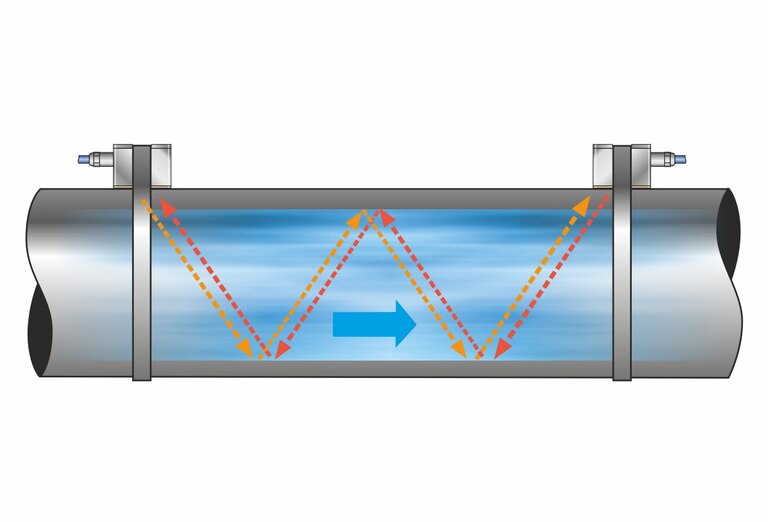

Der Clamp-On-Sensor misst mittels Ultraschall nach dem Prinzip der Laufzeitdifferenz. Dieses ermöglicht einen vielseitigen Einsatz mit hochgenauen Messergebnissen. Durch abgestimmtes Installationsmaterial ist das System ideal für die Nachrüstung oder den Ersatz von bestehenden Durchflussmessungen.

Typische Anwendungen für den Clamp-On-Sensor

  • Stationäre Messungen von vollgefüllten Rohren in Hydropower Anlagen, Pumpstationen usw.
  • Monitoring von Trinkwassernetzen und -anlagen
  • Bewässerungssysteme
  • Kühlwasser führende Zu- und Abläufe bzw. Kreislaufsysteme
  • Kläranlagenabläufe und Rücklaufschlammleitungen
  • Brauchwasserleitungen
  • Durchflussmessungen in der Industrie
  • Nachrüstung und Tausch von bestehenden Durchflussmessungen
    u.v.m.
Allgemein
Messprinzip Ultraschall-Laufzeitdifferenz (Transit-Time) als Aufschnallsystem
Rohrdurchmesser 50 – 6000 mm (DN 50 – DN 6000)
1 MHz Variante: DN50 – DN2500
500 KHz Variante: DN 300 – DN6000
Messunsicherheit Fließgeschwindigkeit (v mittel) im Pfad ± 0,1 % vom Messwert
Offset Geschwindigkeit ± 5 mm
Messfrequenz 1 MHz und 500 kHz
Messbereich -10 m/s bis +10 m/s
Schutzart IP 68
Lagertemperatur -40 °C to +80 °C (nicht kondensierend)
Einsatztemperatur Ex-Variante und Standard - 40°C ≤ TA ≤ 80°C
zulässige Mediumtemperatur 0°C bis +80°C
Kabellängen 7/10/15/20/30/50 m
Erweiterungsmöglichkeit: anschließbar an NivuFlow Erweiterungsmodul, Kabellänge zwischen Modul und Messumformer max. 200 m
Sensoranbindung Durchgehendes vorkonfektioniertes Kabel
Nullpunktdrift absolut nullpunktstabil
Mediumberührende Materialien PEEK und Edelstahl

Technische Änderungen vorbehalten.

EU Konformitätserklärung "Clamp-On Ultrschall-Laufzeitdifferenz-Sensoren

EU Konformitätserklärung "Ex" Clamp-On Ultraschall-Laufzeitdifferenz-Sensoren

EG Baumusterprüfbescheinigung Sensorfamilie Mini, Laufzeitsensoren

EG Baumusterprüfbescheinigung System Sensorfamilie inkl. Ergänzungen

EU Konformitätserklärung "Passives Ex-Trennmodul pXT0"
