Füllstandmessumformer

NivuCont S

Artikel Nr. NCS

Prozessmessumformer im Hutschienengehäuse

Prozessmessumformer mit LED-Display zur Ex-fähigen Speisung von 2/3-Leiter-Sensoren. Zur hydrostatischen Füllstandsmessung.

  • Hutschienen- und Fronttafelgehäuse
  • Ex-Zulassung Zone 1
  • Gut lesbare LED-Anzeige
  • 3 Relais
  • Pumpenvertauschungsfunktion

Der NivuCont S erfüllt alle Eigenschaften, die heute an einen leistungsfähigen Prozessmessumformer gestellt werden.

Er hat zwei frei programmierbare Relais, die sowohl als Grenzwert mit Hysterese für Minimal- und Maximalwerte programmiert als auch zur Pumpenvertauschung genutzt werden können.
Ein weiteres Relais zur Störmeldung und ein skalierbarer, galvanisch getrennter 0/4 - 20 mA-Ausgang können für Steueraufgaben und zur Messwertverarbeitung verwendet werden.

Typische Anwendungen für den NivuCont S

  • Pumpenschächte
  • Tank- und Containermessungen
  • Messung und Steuerungen von div. Füllständen
  • Druckmessungen und Drucksteuerungen
  • Industrieanlagen
  • u.v.m.
Allgemein
Spannungsversorgung 230 V AC, 50 - 60 Hz, ±10% oder
18 - 30 V DC
Leistungsaufnahme max. 3 W
Gehäuse - Material: Polycarbonat
- Ausführung: Hutschiene oder Fronttafel
- Schutzklasse: IP 20 (Hutschiene)
IP 40 (Fronttafelgehäuse)
Ex-Zulassung II (1) GD [Ex ia] IIC
Einsatztemperatur -20 °C bis +60 °C / bei Ex: -10 °C bis +40 °C
Lagertemperatur -30 °C bis +70 °C
max. Luftfeuchtigkeit 90 %, nicht kondensierend
Anzeige 4-stellige 7 Segment LED-Anzeige rot, Ziffernhöhe 10 mm
Bedienung 3 Tasten
Eingänge 1 x 4 - 20 mA für externen Füllstand (2-Leiter-Sonde)
Versorgung Sensoren: 24 V DC, 4-20 mA
Ausgänge - 1 x 0/4 – 20 mA, Bürde 400 Ohm, 12 Bit Auflösung, galv. getrennt zu Analogeingang,
Genauigkeit 0,1 % (nach Abgleich)
- 2 Relais frei programmierbar, Wechsler
1 Alarmrelais, Öffner
belastbar bis 230 V AC / 6 A (cos. ᵠ0,9
maximale Schaltleistung: 300 VA
Schaltspannung: min. 100 mV

Technische Änderungen vorbehalten.

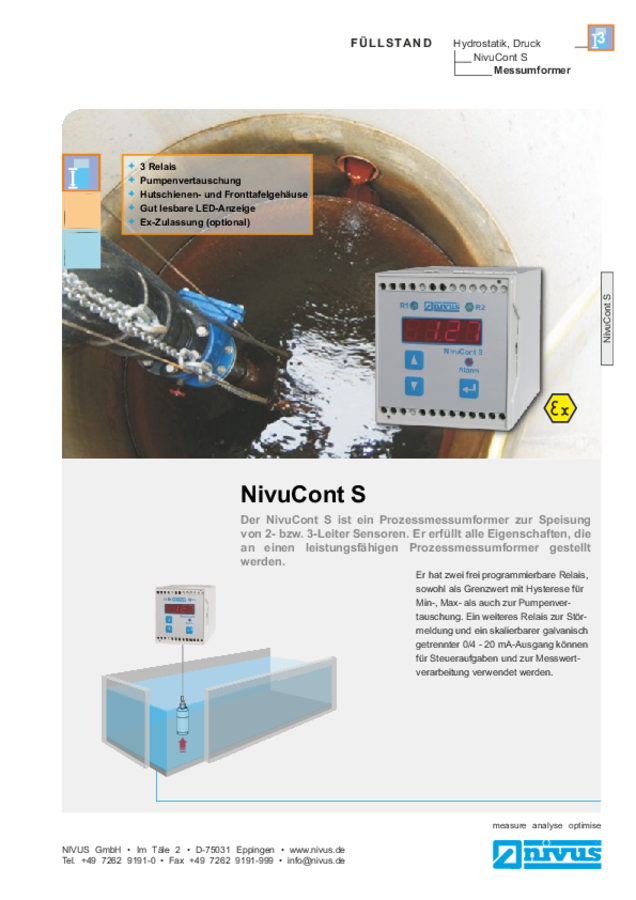

Datenblatt NivuCont S

Messumformer für hydrostatische Füllstandsmessung

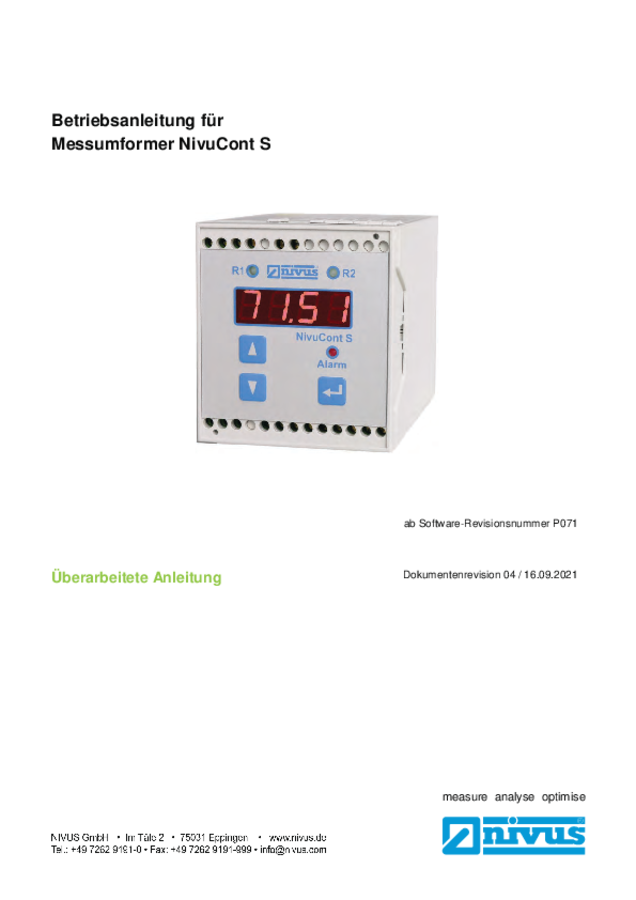

Betriebsanleitung NivuCont S

Betriebsanleitung für Messumformer NivuCont S

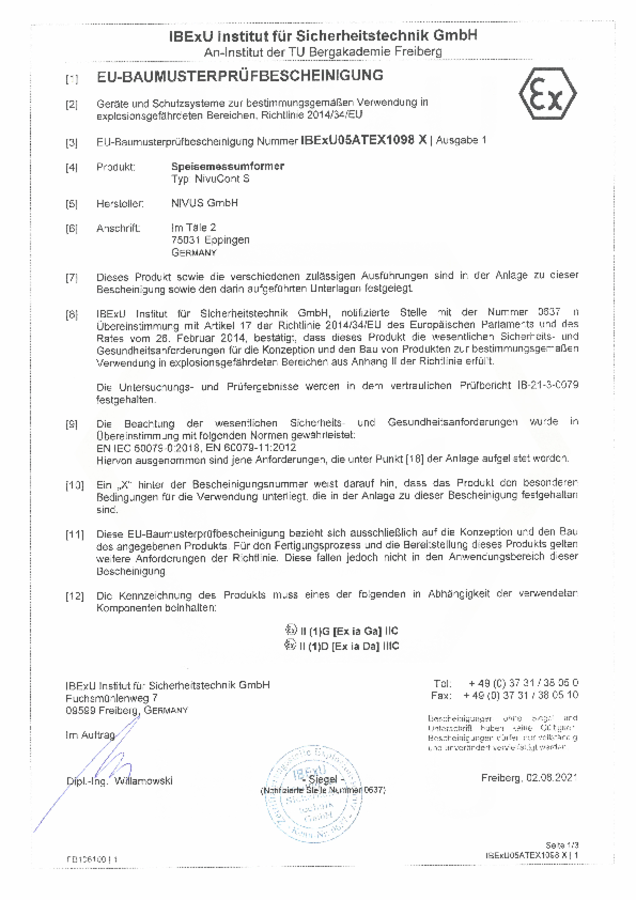

EG Baumusterprüfbescheinigung Speise-Messumformer

EG Baumusterprüfbescheinigung Speise-Messumformer inkl. Ergänzungen

Konformitätserklärung NivuCont S

Messumformer NivuCont S

NCS0…

Konformitätserklärung NivuCont S "EX"

"Ex" Messumformer NivuCont S

NCS0xxxxxxxE…
