Füllstandssensoren

NivuBar Plus II

Artikel Nr. HSB0 NBPX XXXX XXK

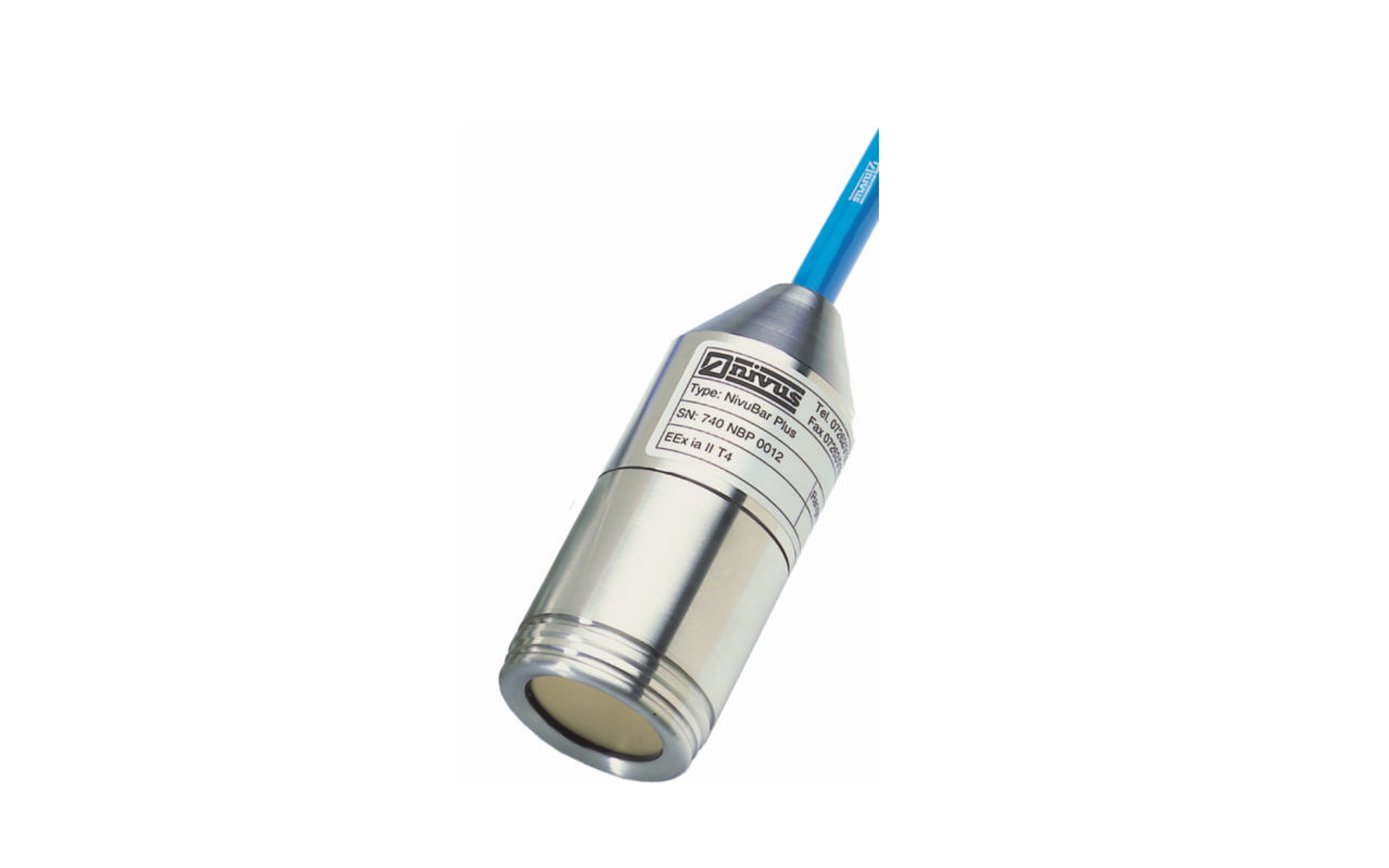

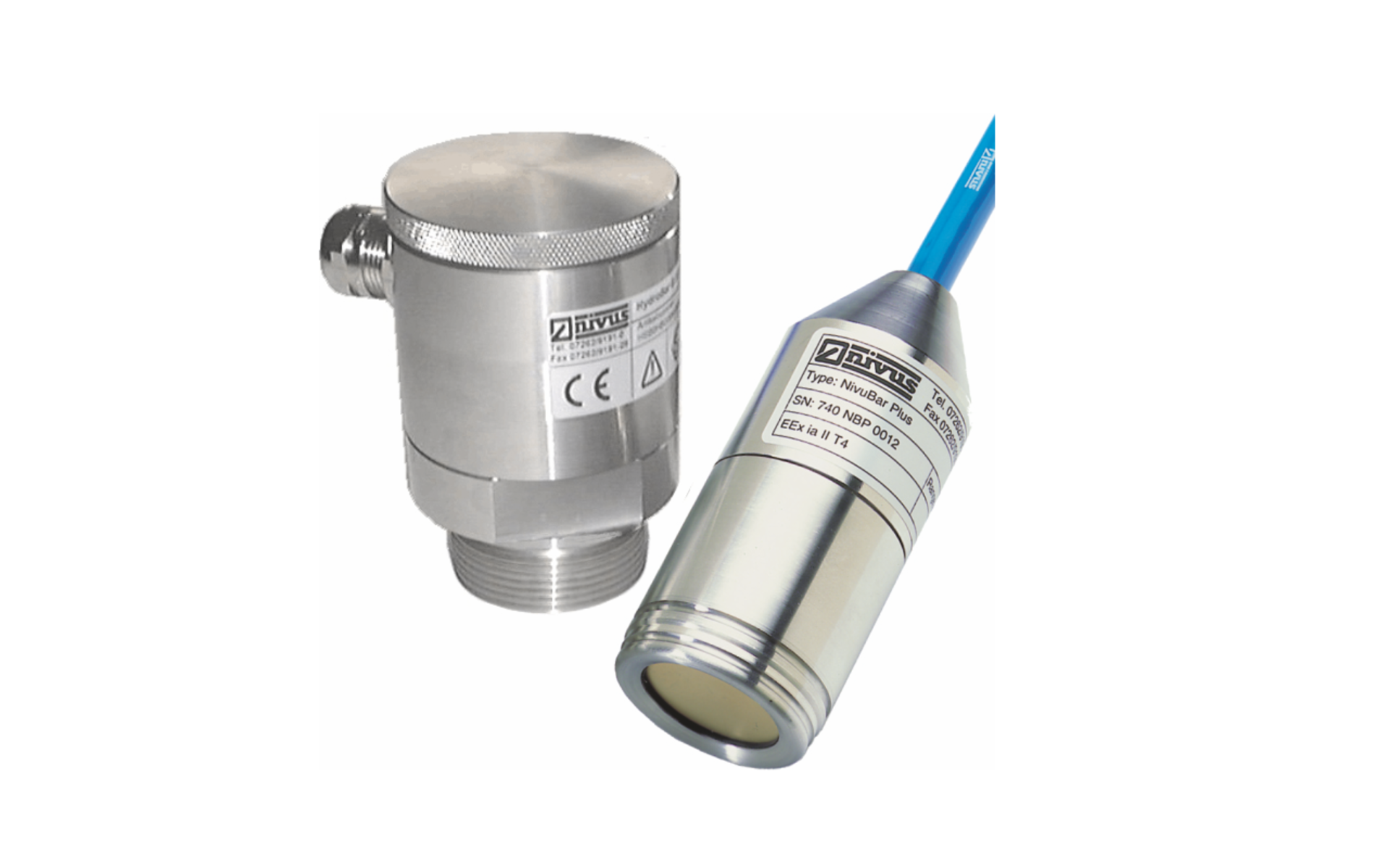

Einhängesonde mit kapazitiver Keramikmesszelle

Tauchsonde mit 4 - 20 mA-Messumformer zur hydrostatischen Füllstandmessung im Wasser und Abwasser. Mit kapazitiver Keramikmesszelle ohne Ölfüllung.

  • Kapazitive keramische Messzelle
  • für leicht bis stark verschmutzte Flüssigkeiten, Schlämme und pastöse Medien
  • Großflächige frontbündige Membran
  • 2-Leiter-Technik
  • Hohe Überdruckfestigkeit
  • Integrierter Überspannungsschutz

Die hydrostatische Füllstandsonde wurde für die hohen Anforderungen von Industrie und Umwelt­schutz entwickelt.
Der Sensorkörper aus rostfreiem Stahl (1.4571) ist an der Unterseite durch eine kapazitive Keramikmesszelle geschlossen und wird durch das selbsttragende Kabel von der oberen Seite gehalten.
Mittels einer Abspannklemme kann die Sonde abgehängt werden.

Die korrosionsfeste Kapselung mit der Schutzart IP68 erlaubt den universellen Einsatz zur zuverlässigen Ermittlung von Füllständen in Behältern, Becken, Schächten und Tanks. Die großflächige Membrane hat sich besonders im Abwasserbereich bestens bewährt.

NivuBar Plus II hat standardmäßig die Zone 0 Ex-Zulassung II 1G Ex ia IIC/IIB T4 und kann in allen explosionsgefährdeten Umgebungen montiert werden.

Durch den Einsatz der stark verbreiteten 2-Leiter-Technik werden die Installationskosten gering gehalten.

Typische Anwendungen für die NivuBar Plus II

  • Pumpenschächte
  • Kanäle
  • Regenbehandlungsanlagen, Staukanäle, Rückhaltebecken und Überläufe
  • Kläranlagen (Rechensteuerungen, Beckenfüllstände, Schlammbehälter, Füllstände in offenen Kanälen)
  • Industrielle Abwassernetze
  • u.v.m.
Allgemein
Spannungsversorgung 12 bis 36 V DC
Ex: 12 bis 28 V DC
Gehäuse Edelstahl 1.4571
Membran: Keramik (AL2O3)
Schutzart IP 68
Messprinzip kapazitiv
Messbereich 1, 2, 4, 6, und 10 Meter WS
Sondermessbereiche auf Anfrage
Genauigkeit nach IEC 60770 0,25 % / 0,35 % FSO
Langzeitstabilität ± 0,1 % FSO / Jahr
Ex-Zulassung II 1G Ex ia IIC/IIB T4 IBEx U05 ATEX 1193X
Einsatztemperatur -10 °C bis +70 °C
Lagertemperatur -25 °C bis +70 °C
Kabel ø9 mm Polyurethan
Kabellängen 10, 20, 30, 50, 100 m
Sonderlänge auf Anfrage
Ausgänge 4 - 20 mA, 2-Leiter-Technik
Bürde 600 Ohm / 24 V
1000 Ohm / 32 V

Technische Änderungen vorbehalten.

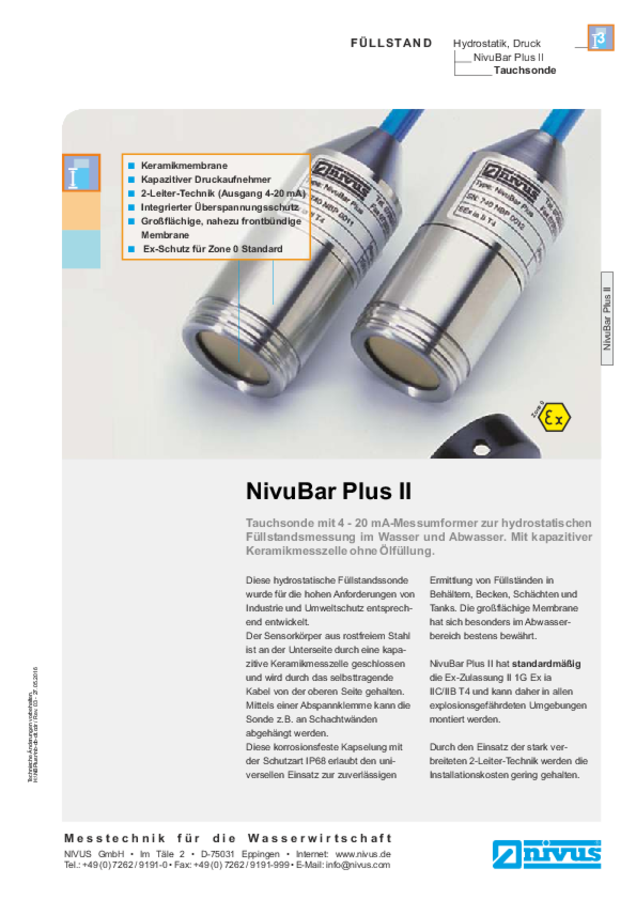

Datenblatt NivuBar Plus II
