Füllstandssensoren

NivuBar G II

Artikel Nr. HSB0 NBPX XXXX XXG

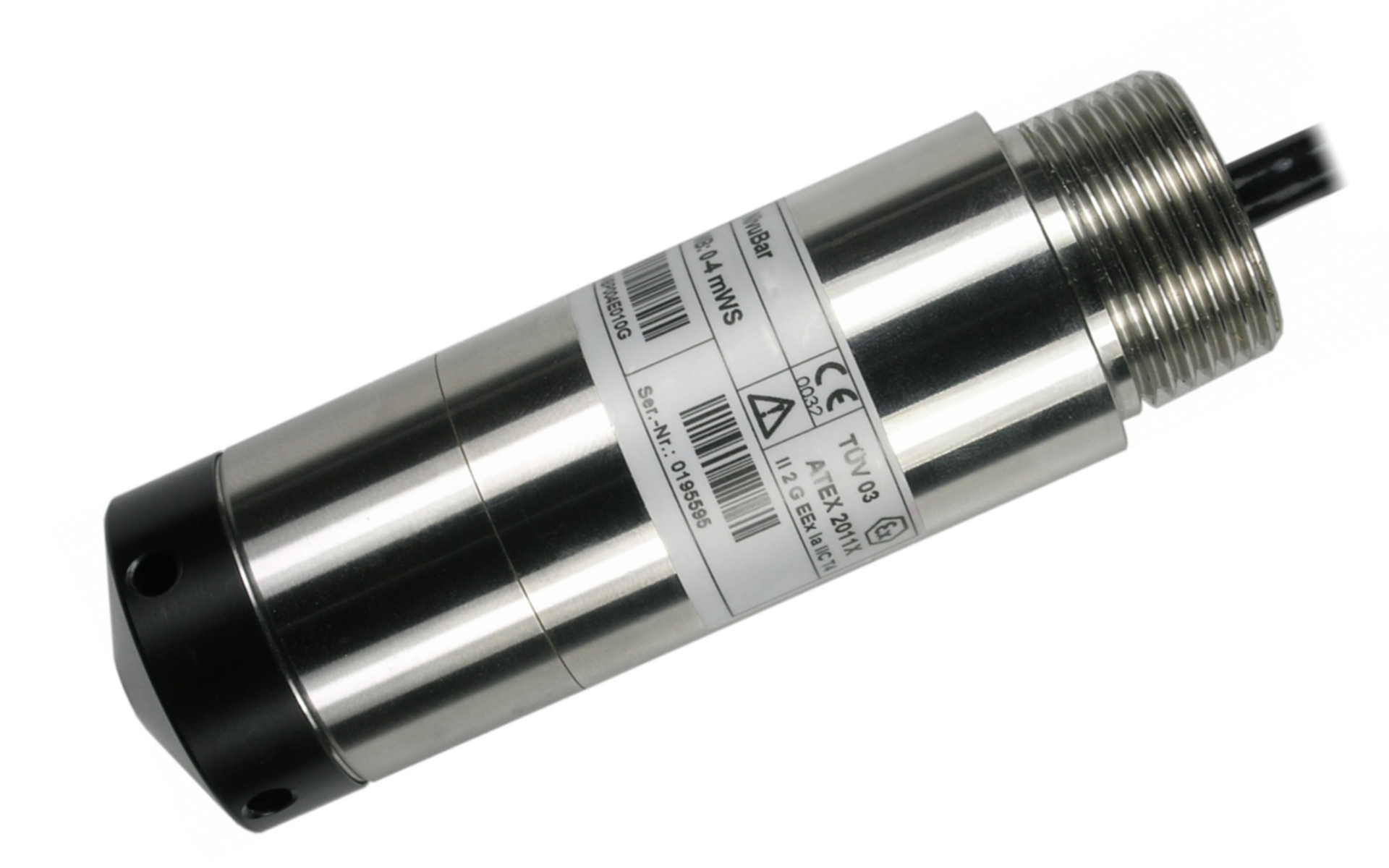

Einhängesonde mit 1“Gewinde und Keramikmesszelle

Tauchsonde mit 1”-Gewinde und internen 4 - 20 mA-Messumformer zur hydro-statischen Füllstandmessung im Wasser und Abwasser. Mit kapazitiver Keramikmesszelle ohne Ölfüllung.

Beschreibung
  • Kapazitive keramische Messzelle
  • für stark verschmutzte Flüssigkeiten, Schlämme, pastöse und korrosive Medien
  • Großflächige frontbündige Membran
  • 1“-Gewinde am Sondenende
  • 2-Leiter-Technik
  • Ex Zone 0
  • Hohe Überdruckfestigkeit
  • Integrierter Überspannungsschutz

Die hydrostatische Füll­standsonde wurde für die hohen An­forderungen von Industrie und Umwelt­schutz entwickelt.
Der Sensorkörper aus rostfreiem Stahl (1.4571) ist an der Unterseite durch eine kapa­zitive Keramikmesszelle geschlossen.

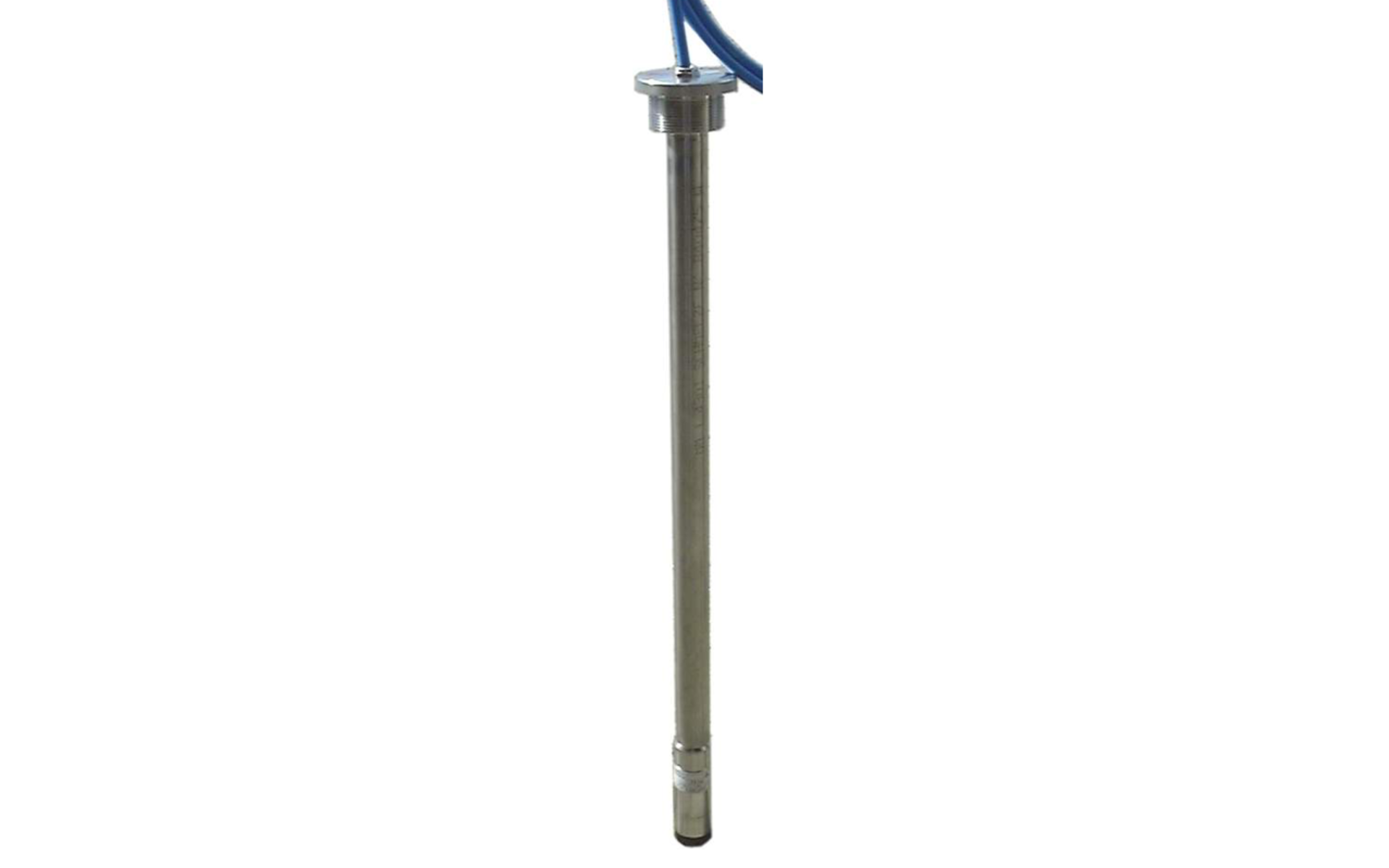

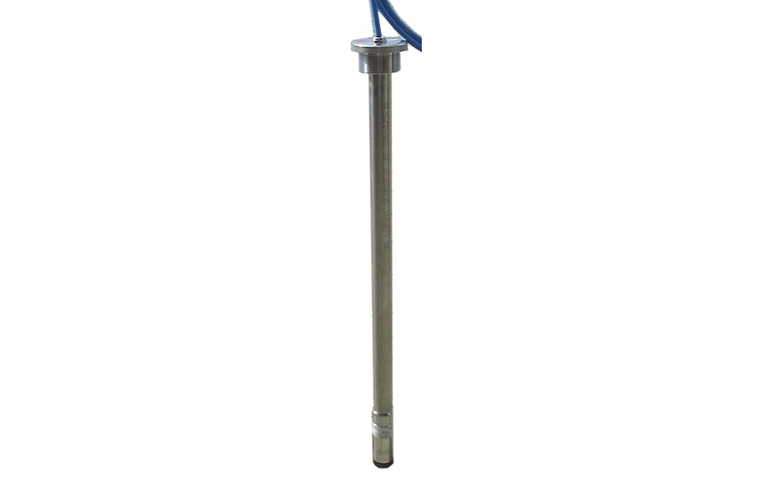

Rückseitig besitzt die Sonde ein 1“-Gewinde. Dadurch kann sie mittels eines Schutzrohres und dem dann innen liegenden Sensorkabels mechanisch äußerst stabil und chemisch gegen Lösungsmittel resistent verlängert werden.

Die korrosionsfeste Kapselung mit der Schutzart IP68 erlaubt den uni­versellen Einsatz zur zuverlässigen Ermittlung von Füllständen in Behältern, Becken, Schächten und Tanks. Die großflächige Membrane hat sich be­sonders im Abwasser­bereich bestens bewährt.

NivuBar G II hat standardmäßig die Zone 0 Ex-Zulassung II 1G Ex ia IIC/IIB T4 und kann in allen explosionsgefährdeten Umgebungen montiert werden.

Durch den Einsatz der stark ver­breiteten 2-Leiter-Technik werden die Installationskosten gering gehalten.

Typische Anwendungen für die NivuBar G II

  • Pumpenschächte
  • Fettannahmestationen
  • Regenbehandlungsanlagen, Staukanäle, Rückhaltebecken und Überläufe
  • Kläranlagen (Rechensteuerungen, Beckenfüllstände, Schlammbehälter, Füllstände in offenen Kanälen)
  • Industrielle Applikationen
  • u.v.m.
Technische Daten
Allgemein
Bürde

600 Ohm / 24 V

1000 Ohm / 32 V



Ausgänge

4 - 20 mA, 2-Leiter-Technik

Kabellängen

5, 10, 20, 30, 50, 100 m

Sonderlänge auf Anfrage



Kabel

Ø 7,4 mm Polyurethan

Langzeitstabilität

± 0,1 % FSO / Jahr

Genauigkeit nach IEC 60770

0,25 % / 0,35 % FSO

Messbereich

1, 2 und 4 Meter WS

Sondermessbereiche auf Anfrage



Messprinzip

kapazitiv

Schutzart

IP 68

Gehäuse

Edelstahl 1.4571

Membran: Keramik (AL2O3)





Spannungsversorgung

12 bis 36 V DC

Ex: 12 bis 28 V DC



Technische Änderungen vorbehalten.

Downloads

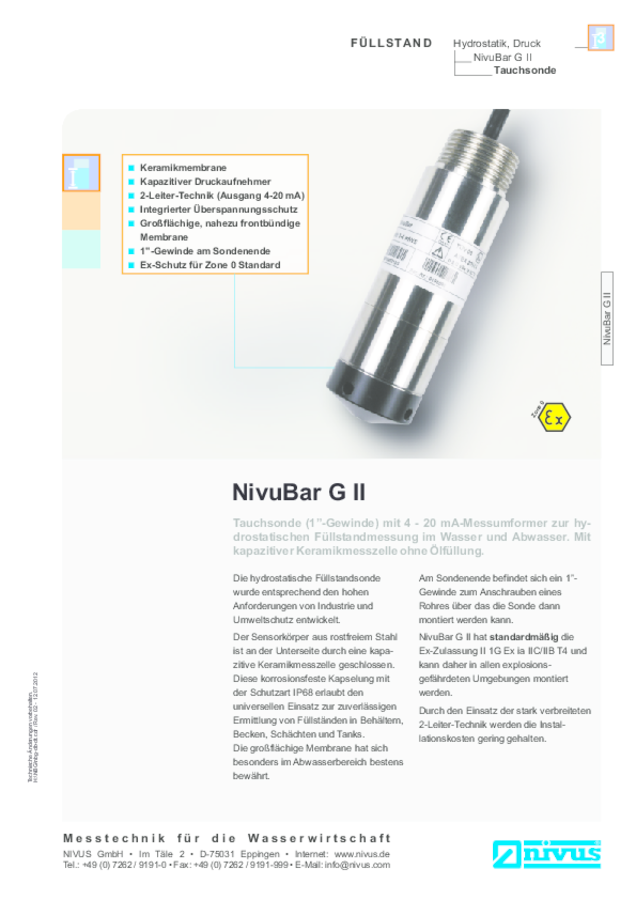

Datenblatt NivuBar G II

Gewinde-Tauchsonde mit 4 – 10 mA Messumformer für hydrostatische Füllstandsmessung

Übersicht Drucksonden

Übersicht über Tauch- und Einschraubsonden für Füllstandsmessung mittels hydrostatischem Druck

Technische Beschreibung "NivuBar Plus NivuBar G, HydroBar G"

EG Baumusterprüfbescheinigung Druckmessgerät NivuBar plus

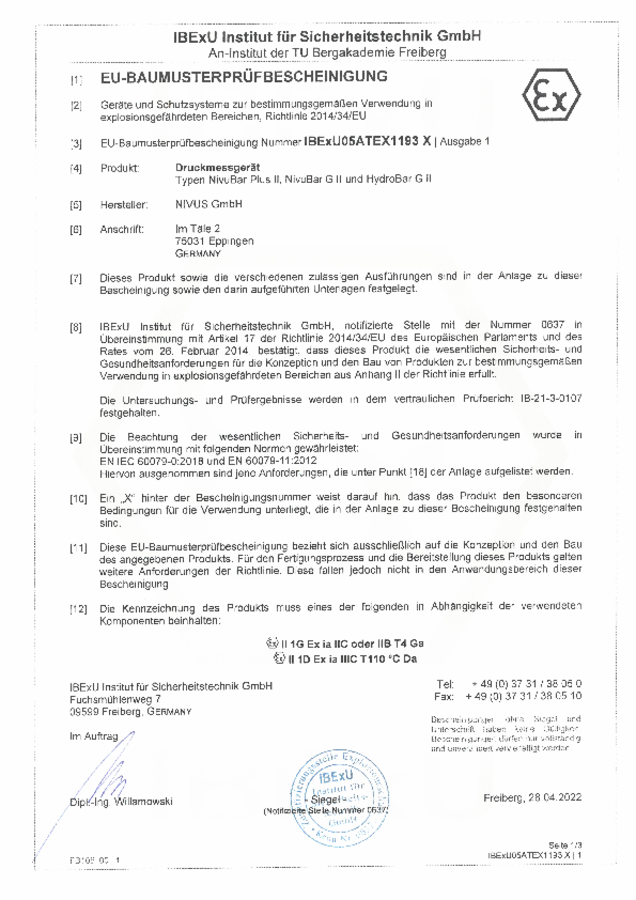

EG Baumusterprüfbescheinigung Druckmessgerät NivuBar Plus II, NivuBar G II und HydroBar G II inkl. Ergänzungen
