Füllstandssensoren

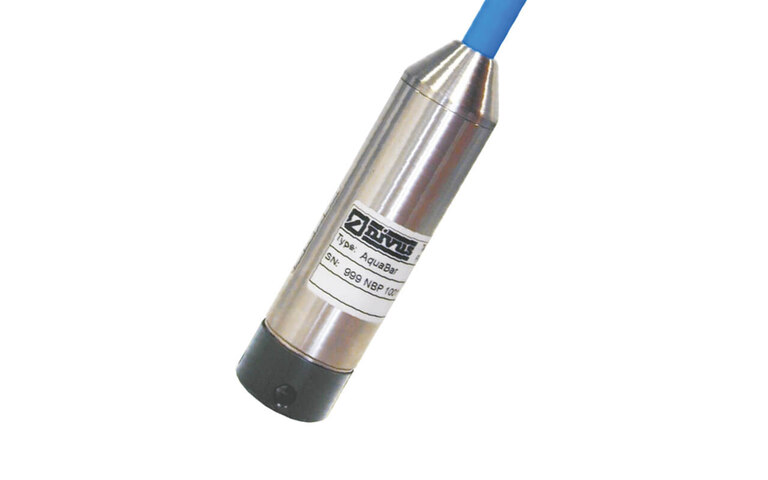

AquaBar II

Artikel Nr. HSB0 AB

Einhängesonde - Edelstahlmesszelle piezoresistiv

Tauchsonde mit 4 - 20 mA-Messumformer zur hydrostatischen Füllstandmessung in sauberen bis leicht verschmutzen Flüssig¬keiten. Mit piezoresistiver Edelstahlmesszelle.

  • Edelstahlmembran
  • Piezoresistiver Druckaufnehmer
  • für saubere bis leicht verschmutzte Flüssigkeiten
  • 2-Leiter-Technik
  • Hohe Genauigkeit
  • Integrierter Überspannungsschutz
  • Hohe elektrische Betriebssicherheit

Die hydrostatische Füll­standsonde mit einem Durchmesser von nur 27 mm ermöglicht den Einsatz in Rohren, wie sie bei Grundwasserpegelmessungen und in Tiefbrunnenmessungen verwendet werden.

Der mechanisch robuste Sensorkörper aus rostfreiem Edelstahl (1.4571) und Trennmembran (1.4435) wird durch das selbsttragende PUR-Kabel von oben gehalten.
Mittels einer Abspannklemme kann die Sonde abgehängt werden.

Das bewährte piezoresistive Messprinzip der Sonde sichert eine hohe Langzeitstabilität und Betriebssicherheit. Für die Betriebssicherheit sorgen weiterhin der Verpolungsschutz, die Kurzschlussfestigkeit sowie ein integrierter Überspannungsschutz innerhalb des Sondenkörpers.

Durch den Einsatz der stark ver­breiteten 2-Leiter-Technik werden die Installationskosten gering gehalten.

Typische Anwendungen für die AquaBar II

  • Tiefbrunnen
  • Wasserpegel
  • Quellschüttungen
  • Trinkwasserversorgung
  • Rohwassergewinnung
  • Staustufen
  • Flußpegel
  • u.v.m.
Allgemein
Spannungsversorgung 12 bis 36 V DC
Gehäuse Edelstahl 1.4571
Membran: Edelstahl 1.4435
Schutzart IP 68
Messprinzip piezoresistiv
Messbereich 2,4, 6 und 10 Meter WS
Sondermessbereiche auf Anfrage
Genauigkeit nach IEC 60770 0,35 % FSO
Langzeitstabilität ± 0,1 % FSO / Jahr
Einsatztemperatur -10 °C bis +70 °C
Lagertemperatur -25 °C bis +70 °C
Kabel ø9 mm Polyurethan
Kabellängen 10, 20, 30, 50, 100 m
Sonderlänge auf Anfrage
Ausgänge 4 - 20 mA, 2-Leiter-Technik
Bürde 600 Ohm / 24 V
1000 Ohm / 32 V

Technische Änderungen vorbehalten.
