Füllstandssensoren

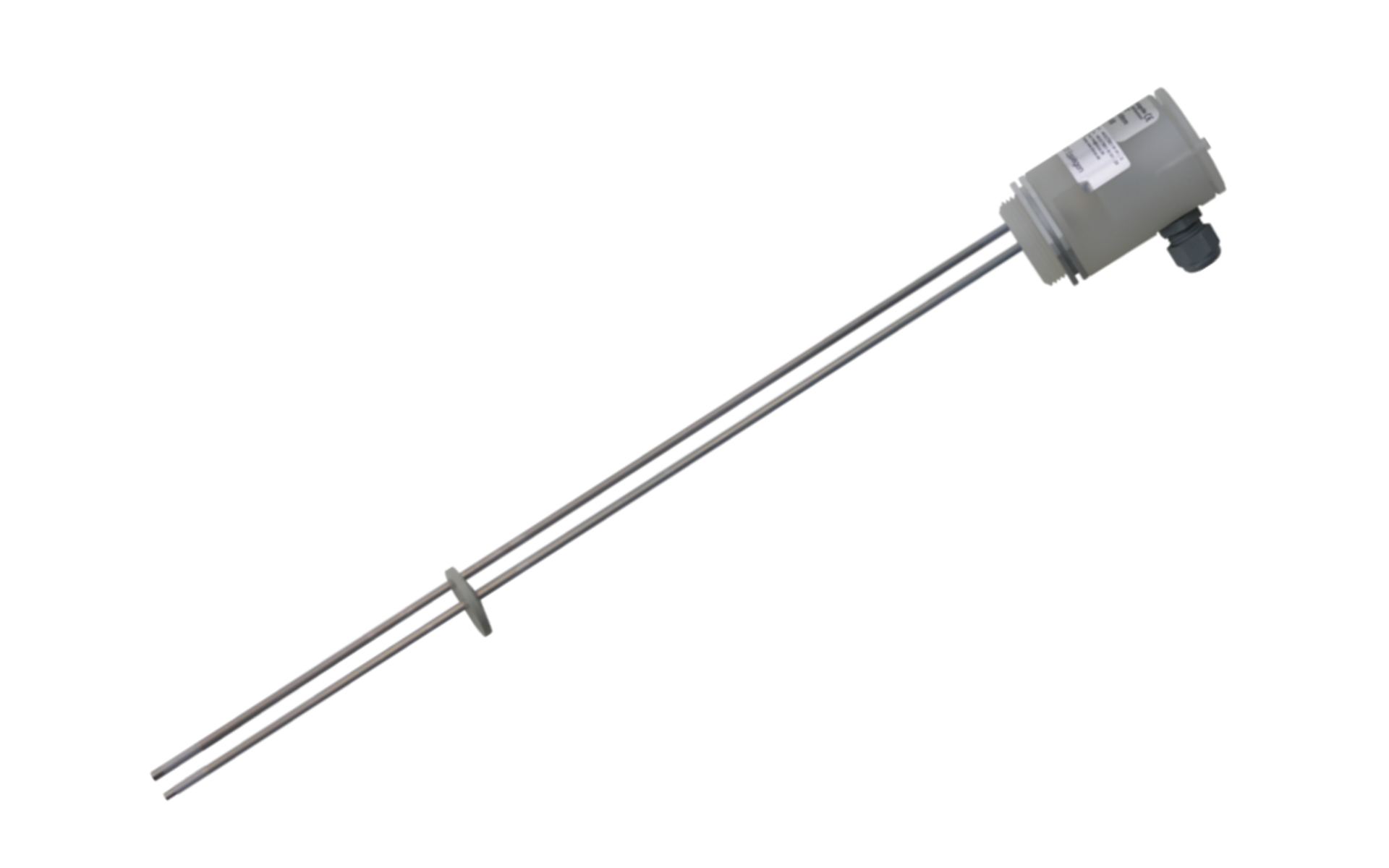

Stab- und Hängeelektroden

Artikel Nr. KSE0 EF; KSE0 HE; KSE0 E; KSE0 V

zur konduktiven Erfassung von Füllständen

Elektroden zur konduktiven Erfassung von Grenzständen und zum Anschluss an die Elektrodenrelais ER-142/143 und ER-104/B.

Beschreibung
  • Kostengünstig in der Anschaffung
  • Einfach zu installieren
  • Ex-fähig
  • robust

Die Elektroden werden zur konduktiven Erfassung von Grenzständen eingesetzt. Die Einsatzmöglichkeiten erstrecken sich auf alle Bereiche, in denen flüssige leitfähige Medien zu erfassen, zu steuern oder zu regeln sind.

Es können sowohl Grenzwertmeldungen (Überlauf, Trockenlauf, Max-Alarm), als auch Min./Max.-Steuerungen, Pumpensteuerungen (Hysterese) realisiert werden.



Aufbau

Die Elektrode besteht aus einem Gehäuse, das bis zu 5 Stabelektroden/Hängeelektroden aufnehmen kann. Zur Befestigung des Gehäuses dient ein Anschlussgewinde G11/2“ oder G 2“ in Verbindung mit einem Wandmontagewinkel.



Funktion

Beim Eintauchen der Elektroden in eine leitfähige Flüssigkeit fließt ein geringer Wechselstrom. Dieser Wechselstrom wird vom Schaltverstärker (Elektrodenrelais) ausgewertet.

Bei Überschreiten eines einstellbaren Triggerwertes wird das jeweilige Relais geschaltet.



Typische Anwendungen für die Hänge- und Stabelektroden

  • Schächte/Behälter mit Pumpensteuerung
  • Überflutungsmeldungen und Grenzstandüberwachungen
  • Grenzwertmeldungen zur Freigabe/Zählung an Regenbehandlungsanlagen
  • Überwachung nach WHG
  • Überfüllsicherungen
  • Trockenlaufschutz
  • u.v.m.
Technische Daten
Allgemein
Lagertemperatur

-30 °C bis +70 °C

Einsatztemperatur

-20 °C bis +60 °C

Materialien

Gehäuse: PVC

Kabel: PVC

Elektrodenkörper: PVC



max. Betriebsdruck

drucklos

Hängeelektroden
Lagertemperatur

-30 °C bis +100 °C

Einsatztemperatur

-20 °C bis +90 °C

Materialien

Gehäuse: Polypropylen

Stäbe: Edelstahl 1.4571

Beschichtung: Polyamid



max. Betriebsdruck

10 Bar

Stabelektroden

Technische Änderungen vorbehalten.

Downloads

Betriebsanleitung Konduktive Stabsonde

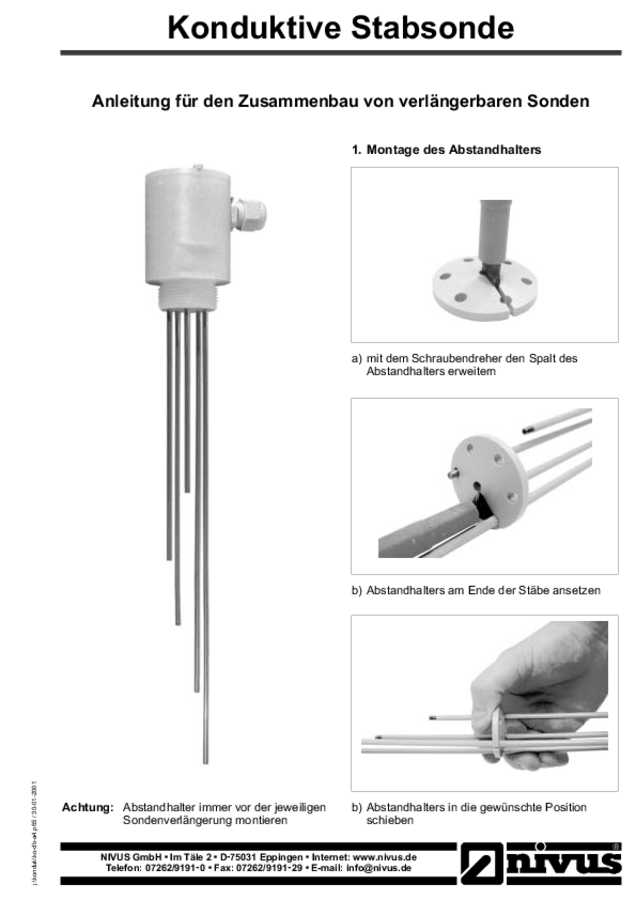

Anleitung für den Zusammenbau von verlängerbaren Sonden

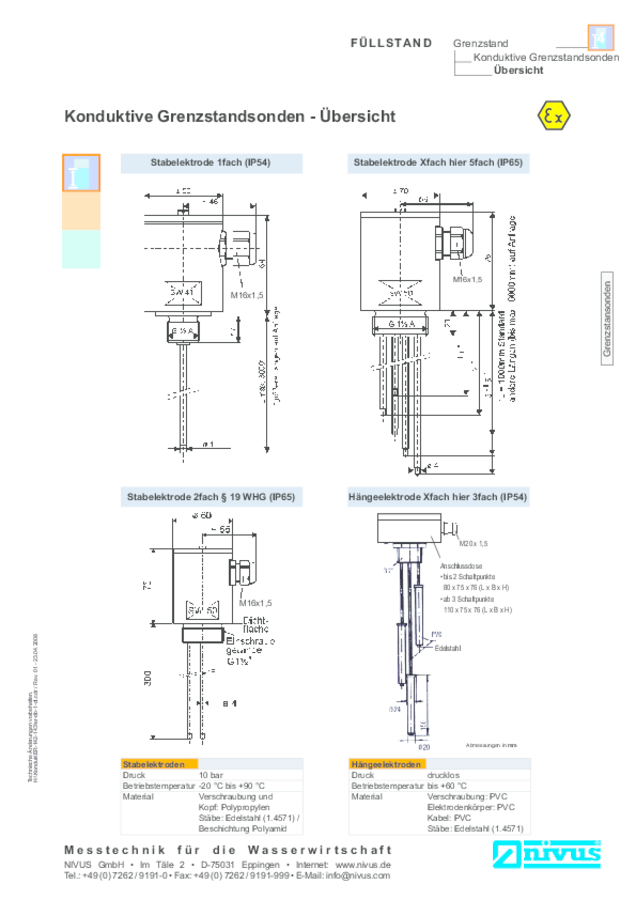

Übersicht konduktive Grenzstandsonden

Übersicht technische Zeichnungen



Ausschreibungstext Konduktive Stabsonde

EG Baumusterprüfbescheinigung Grenzstandsonden

EG Baumusterprüfbescheinigung Grenzstandsonden und Überspannungsschutzelemente

Konformitätserklärung „Ex“ Konduktive Stabelektrode / Hängeelektrode

„Ex“ Konduktive Stabelektrode / Hängeelektrode

KSE0E-xxxxxxxEX / KSE0HxxxxxxxxEX / KSE0VxxxxxxxxEX

Konformitätserklärung Konduktive Stabelektrode/Hängeelektrode
