Elektrodenrelais

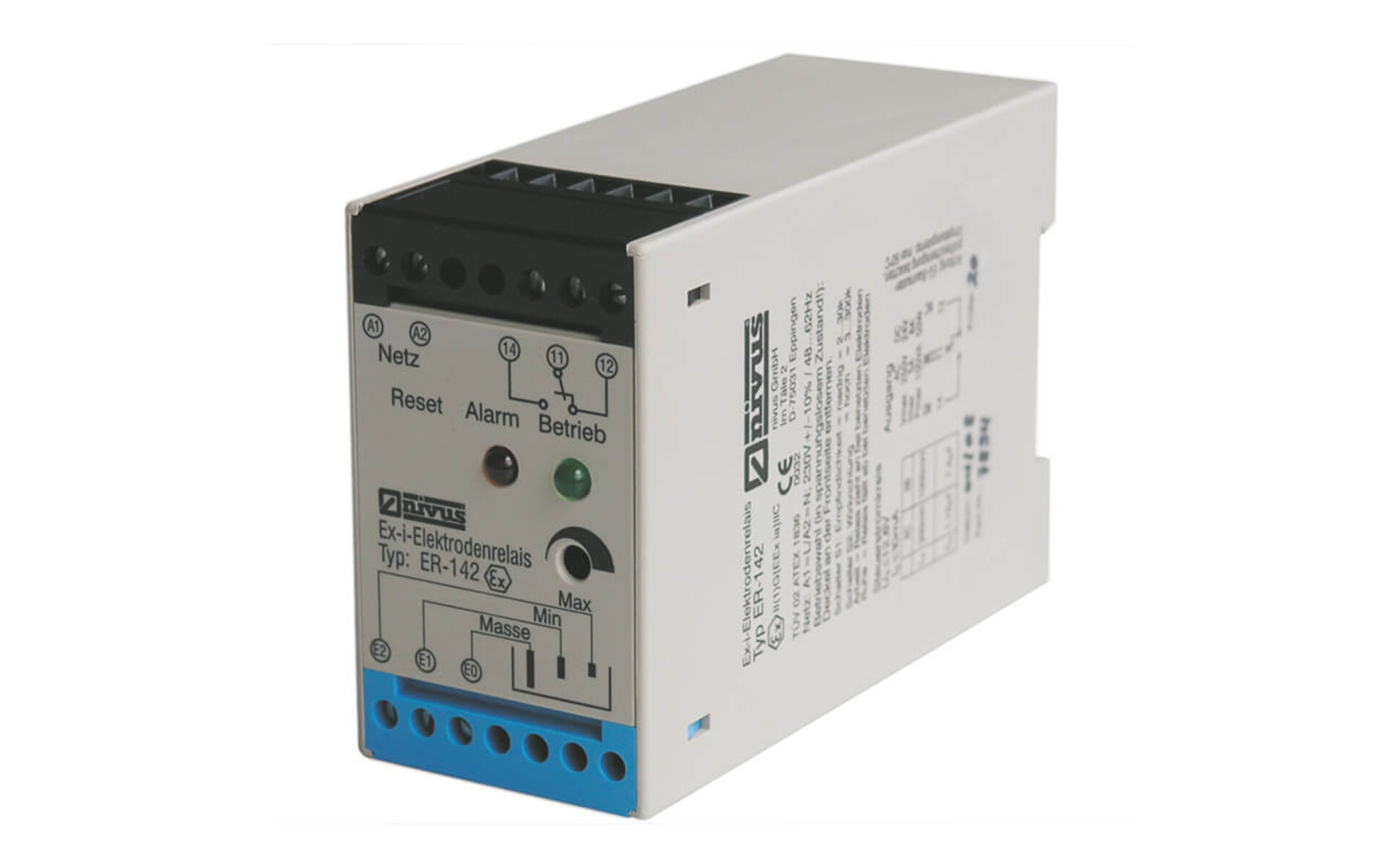

Elektrodenrelais ER-142 / 143

Artikel Nr. KSE0 ER 142; KSE0 ER 143

Zur Grenzstanddetektion leitfähiger Flüssigkeiten

Zur Grenzstanddetektion von leitfähigen explosiven Flüssigkeiten sowie Steuerung und Regelung in Verbindung mit konduktiven Stab- und Hängeelektroden.

Beschreibung
  • Kostengünstig in der Anschaffung
  • Ex-ia-Ausführung Zone 0
  • Schmalbauweise – nur 22,5 mm breit
  • Optische Alarm- und Betriebsanzeige
  • Ruhe- oder Arbeitsstromprinzip einstellbar
  • Potentialfreier Ausgang als Wechsler



Anwendung

Die Elektrodenrelais Typ ER-142 und ER-143 sind für unsere konduktiven Elektroden ausgelegt, die in Bereichen mit explosiver Atmosphäre montiert sind.
Die Einsatzmöglichkeiten erstrecken sich auf alle Bereiche, in denen leitfähige, flüssige Medien zu erfassen, zu steuern oder zu regeln sind.
Hierbei können sowohl Grenzstanderfassung (Überlauf, Trockenlauf, Max-Alarm) als auch Min.-/Max.-Steuerungen, Pumpensteuerungen(Hysterese) realisiert werden.

Die Elektrodenrelais dienen als Schnittstelle zwischen Ex- und Nicht-Ex-Bereich. Sie selbst dürfen nicht in Ex-Bereichen betrieben werden. Die sichere Trennung ist von der PTB geprüft und bescheinigt.
Die Geräte sind auch als Kontaktschutzrelais einsetzbar, wenn z.B. Geber nur eine geringe Kontaktbelastung erlauben, jedoch größere Lasten geschaltet werden sollen.



Aufbau

Die Elektrodenrelais bestehen im Wesentlichen aus den vier Funktionseinheiten Netzteil, eigensichere Einheit, potentialfreier Ausgang sowie Mess- und Auswerteelektronik.
Der potentialfreie Ausgang besteht beim ER-142 aus einem Wechselkontakt, beim ER-143 aus zwei Wechselkontakten (gleichzeitig betätigt).

Eine komplette Funktionseinheit zur Erfassung, Steuerung und Regelung von Füllständen bilden die Relais in Verbindung mit unseren Stab- und Hängeelektroden, die in großer Typenvielfalt für die verschiedenen Anwendungen verfügbar sind.



Funktion

Beim Eintauchen der an den Eingängen angeschlossenen Elektroden in eine leitfähige Flüssigkeit fließt ein geringer Wechselstrom. Dieser Wechselstrom wird vom Schaltverstärker ausgewertet. Bei Überschreiten eines einstellbaren Triggerwertes wird das Relais geschaltet.



Typische Anwendungen für den ER 142 und ER 143 sind

  • Überflutungsmeldungen
  • Trockenlaufschutz
  • Sicherheitsabschaltungen
  • Pumpen- und Ventilsteuerungen
  • Steuerung von Befüllungen und Entleerungen
  • Zusatzmeldungen
  • Redundanzmessungen zu anderen Systemen
  • Freischaltung von anderen Messsystemen
  • u.v.m.
Technische Daten
Allgemein
Ausgänge

- 1 (ER-143: 2 gleichzeitig betätigte) potentialfreier Wechselkontakte, belastbar bis 230 V AC oder 150 V DC / 5 A

max. Schaltleistung: 100 VA bzw. 50 W



Eingänge

- eigensicher

- Leerlaufspannung <12,6 V

- Kurzschlussstrom <10 mA

- zulässige äußere Kapazität <1,15 F; <7,4 F

- zulässige äußere Induktivität <300 mH, <1000 mH

- Empfindlichkeit (2..30/3..300) kOhm

- Schaltverzögerung ca. 0,5s Anzug/Abfall



Lagertemperatur

-30 °C bis +80 °C

Einsatztemperatur

-25 °C bis +60 °C

Ex-Zulassung

II(1)G [Ex ia] IIC

Gehäuse

- Material: Polycarbonat

- Gewicht: ca. 250 g

- Schutzklasse: IP 20

- Montage: Wand- oder Hutschienenmontage

- Maße ER-142: 45 x 75 x 110 mm (B x H x T)

- Maße ER-143: 55 x 75 x 110 mm (B x H x T)



Leistungsaufnahme

<2 VA

Spannungsversorgung

230 V AC ±10 %, 48...62 Hz

24 V DC ±10 %



Technische Änderungen vorbehalten.

Downloads

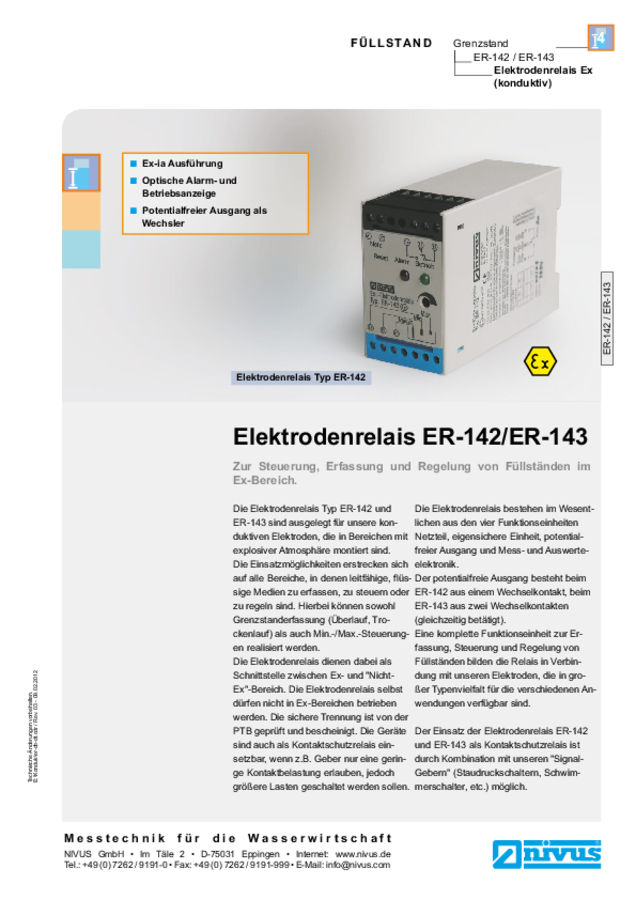

Datenblatt Elektrodenrelais ER-142/ER-143

Elektrodenrelais zur Steuerung, Erfassung und Regelung von Füllständen im Ex-Bereich

Betriebsanleitung Elektrodenrelais ER-142/ER-143

Betriebsanleitung für Elektrodenrelais ER-142/ER-143

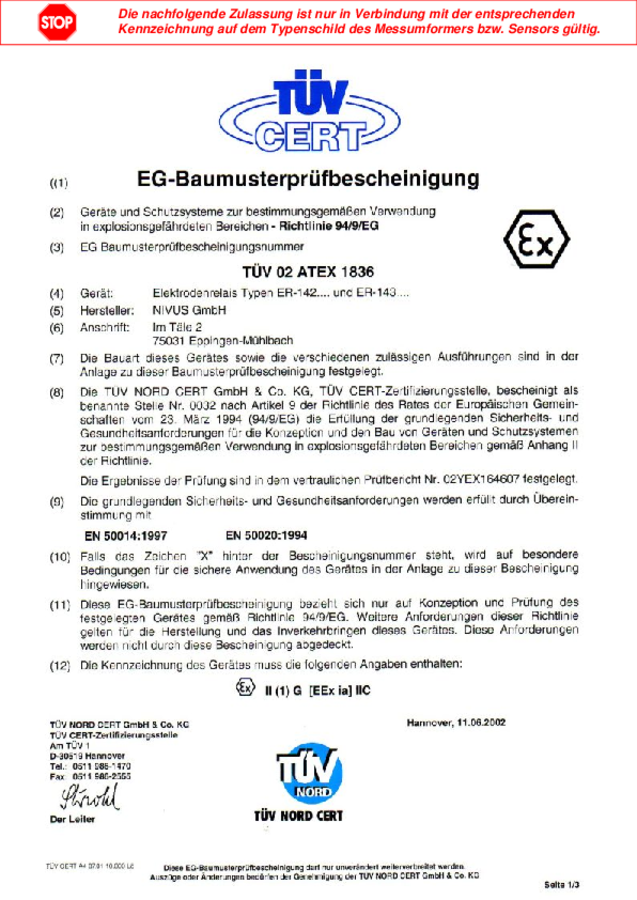

EG Baumusterprüfbescheinigung Elektrodenrelais

EG Baumusterprüfbescheinigung Elektrodenrelais inkl. Ergänzungen

Konformitätserklärung "Ex Elektrodenrelais"
