Füllstandssensoren

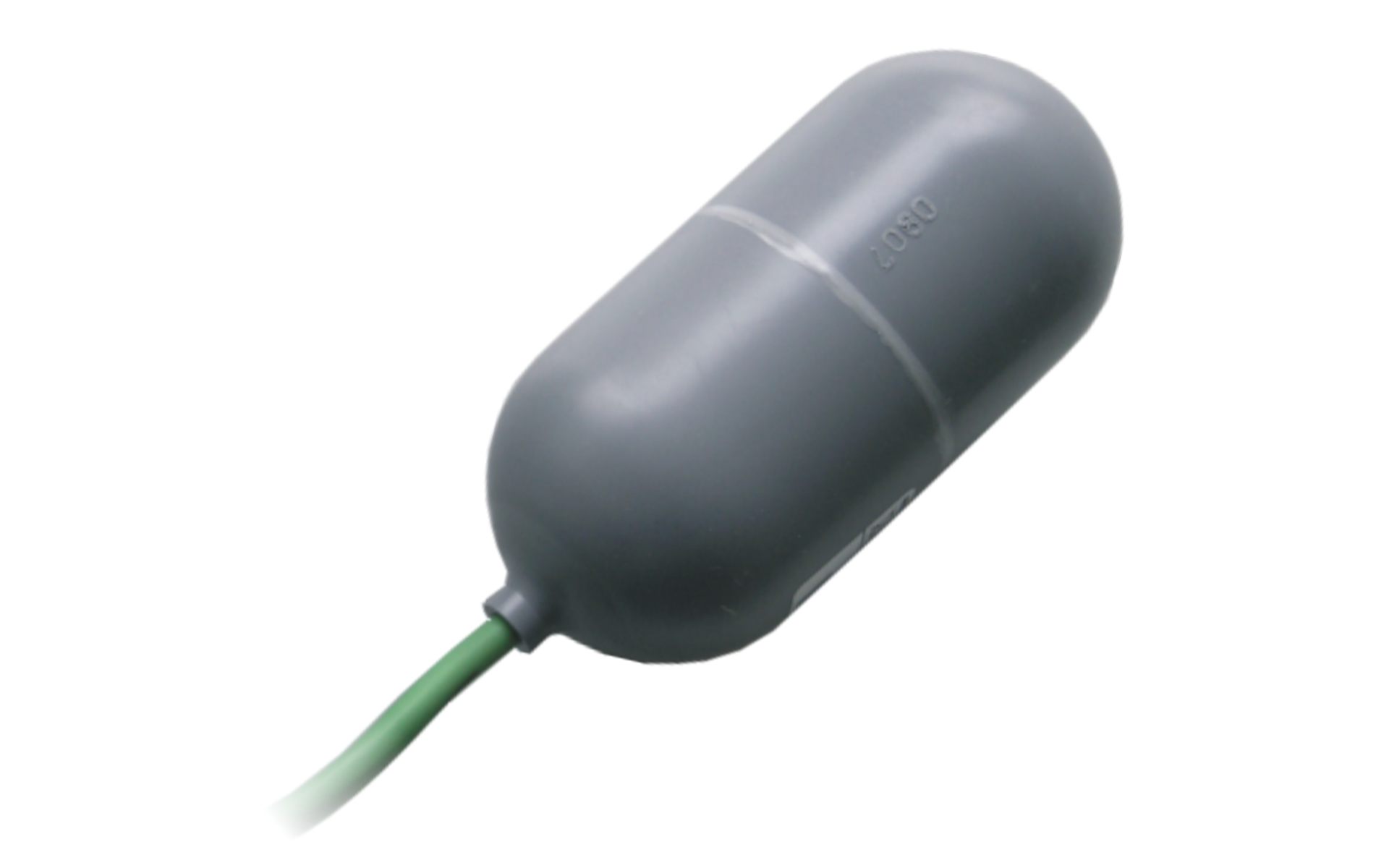

Schwimmerschalter

Artikel Nr. FMO

Zur Grenzstanddetektion von Flüssigkeiten

Der Schwimmerschalter ist zur Grenzstanderfassung und Füllstandüberwachung von Flüssigkeiten sowie für die direkte Pumpenansteuerung in allen industriellen Anwendungsbereichen geeignet.

  • Kostengünstig in der Anschaffung
  • Ex-Zulassung für Zone 1 nach ATEX (Option)
  • Keine Spannungsversorgung erforderlich
  • Hohe Schaltleistung
  • Einfache Montage
  • Beliebige Einbaulage
  • Keine Ansprechverzögerung
  • Wartungsfrei
  • Zuverlässig
  • Einfache Handhabung und Überprüfung
  • Universell in der Anwendung
  • usw.

Allgemeine Beschreibung

Der Schwimmerschalter kann mittels einer Verschraubung direkt im Behälter eingebaut oder bei offenen Behältern von oben eingeführt werden. Bei Einführung von oben erfolgt die Festlegung des Schaltpunktes mit einem Beschwerungsgewicht.

Der Schwimmerschalter selbst besteht aus einem widerstandsfähigen Kunststoffgehäuse. Der quecksilberfreie leistungsstarke Mikroschalter ist vollkommen dicht eingegossen.

Das Schwimmergehäuse selbst beinhaltet mehrere, voneinander getrennte Luftkammern. Dadurch ist der Schalter auch bei mechanischer Beschädigung nahezu unsinkbar.

Typische Anwendungen für den Schwimmerschalter

  • Trockenlaufschutz bei Pumpensteuerungen
  • Minimal- oder Maximalalarm
  • Steuerung von Befüllungen und Entleerungen
  • Sicherheitsabschaltungen
  • Redundanzmessungen zu anderen Systemen
  • Zusatzmeldungen
  • Freischaltung von anderen Messsystemen
  • u.v.m.
Allgemein
Kabel Länge: 5 m, 10 m und 20 m
Material: Butyl-Kautschuk
Typ: 3 x 0,75², hochflexibel
Einbaulage beliebig
Schaltwinkel 65°
Gehäuse Material: ABS
Gewicht: 345 g
Beschwerung: 300 g
Schutzklasse: IP 68
Auftrieb 0,5
Ex-Zulassung II 2 G Ex ib IIB T4
Einsatztemperatur -5 °C bis +60 °C
Lagertemperatur -10 °C bis +70 °C
Ausgang 1 potentialfreier Wechselkontakt, belastbar bis 230 V AC / 5 A
(Ex: 0,2A bei max. 30 V)

Technische Änderungen vorbehalten.

EU Declaration of Conformity Float Switch

Déclaration de conformité UE Interrupteur à flotteur

EU Declaration of Conformity ”Ex” Float Switch

Déclaration de conformité UE ”Ex” Interrupteur à flotteur

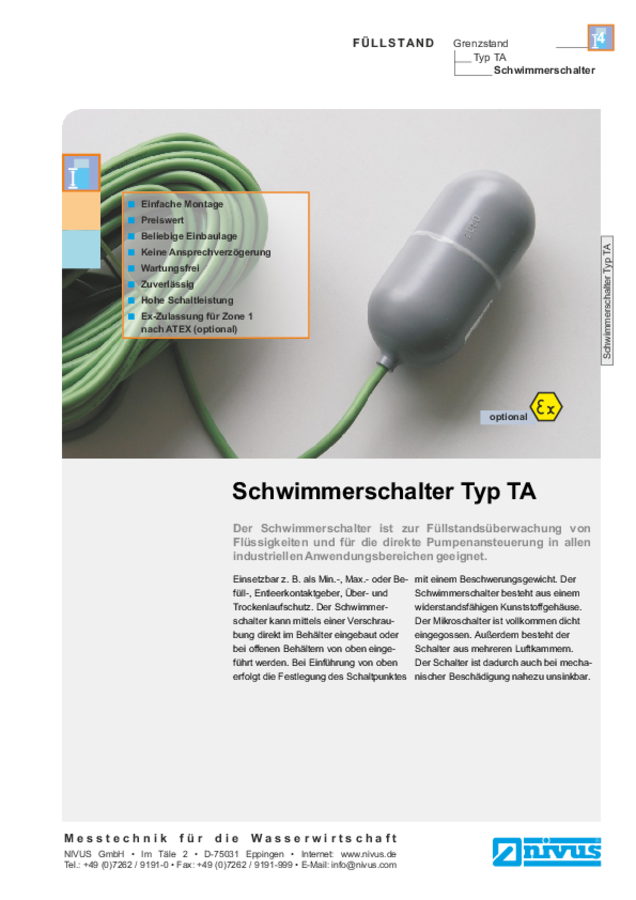

Datenblatt Schwimmerschalter Typ TA
