Elektrodenrelais

Überfüllsicherung nach § 19 WHG

Artikel Nr. ER-107/B

Zur Grenzstanddetektion leitfähiger Flüssigkeiten

Grenzstanddetektion von leitenden Flüssigkeiten nach WHG §19, besteht aus Elektrode und Relais ER-107/B.

Beschreibung
  • Zugelassen nach §19 WHG
  • Schmalbauweise, nur 22,5 mm breit
  • Kostengünstig in der Anschaffung
  • Einstellbare Empfindlichkeit
  • Potentialfreier Ausgang als Wechsler



Aufbau

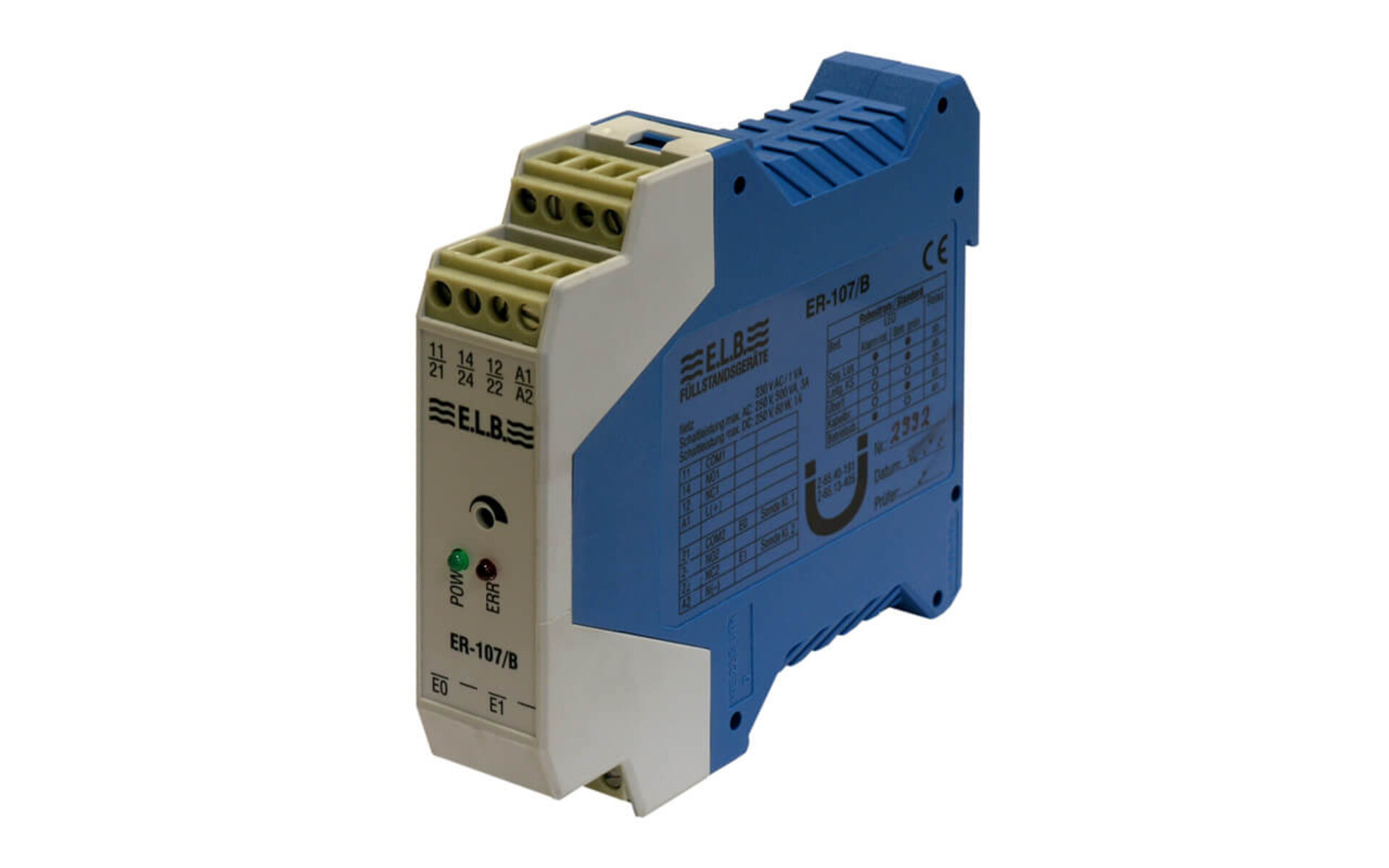

Die Überfüllsicherung besteht aus einer konduktiven 2-fach-Stabelektrode und dem Elektroden­relais Typ ER-107/B. Dieses liefert am Ausgang ein binäres Schaltsignal.
Das Signal kann direkt oder über einen Signalverstärker der Meldeeinrichtung oder der Steuerungs­einrichtung mit ihrem Stellglied zugeführt werden.

Die Anlagenteile der Überfüllsicherung ohne Prüfzeichen müssen den Abschnitten 3 und 4 der Zulassungsgrundsätze der Überfüllsicherung (ZG-ÜS) entsprechen.



Funktion

Das Elektrodenrelais ER-107/B liefert eine Messspannung, die über den in der Elektrode eingebauten Widerstand und durch die Signalleitung einen "Betriebsstrom" fließen lässt. Sobald dieser Betriebsstrom (z.B. durch Leitungsbruch) unterbrochen ist wird dieses vom ER-107/B erkannt und angezeigt. Der Ausgangskontakt geht in Alarmstellung.

Sobald der Füllstand des zu überwachenden Mediums die Stäbe der konduktiven Stabelektrode erreicht kann durch die leitfähige Flüssigkeit ein Messstrom fließen. Dieser im Vergleich zum Betriebstrom größere Strom wird vom ER-107/B erkannt und die Alarmmeldung gesetzt.

Die Empfindlichkeit ist über einen Potentiometer innerhalb des Ansprechbereiches der Elektrode einstellbar.

Das ER-107/B arbeitet nach dem Ruhestromprinzip. Die Alarmstellung des Relais entspricht dem spannungslosen Zustand des Gerätes.

Neben der Erfassung und Meldung von Leitungsunterbrechung und Füllstandanstieg bis zum Ansprechpunkt der Elektrode wird somit auch ein Ausfall der Betriebsspannung am ER-107/B überwacht.

Die verwendete zugelassene konduktive Stabelektrode besitzt standardmäßig ein G1½" Anschlussgewinde.



Typische Anwendungen für den ER 107/B

  • Überfüllüberwachung von wassergefärdeten leitfähigen Medien
  • Überflutungsmeldungen
  • Sicherheitsabschaltungen
  • Zusatzmeldungen
  • Redundanzmessungen zu anderen Systemen
Technische Daten
Allgemein
Lagertemperatur

-30 °C bis +100 °C

Einsatztemperatur

-20 °C bis +90 °C

Gehäuse

Material: Polypropylen (PP)

Schutzklasse: IP 65

Anschluß: G 1½“

Druck: max. 10 Bar



Stabmaterial

Edelstahl 1.4571, beschichtet mit Polyamid

Stabdurchmesser

4 mm

Stablänge

300 mm

2-fach Stabelektrode §19 WHG

ER 107/B

Ausgänge

- 2 potentialfreie, parallel schaltende Wechselkontakte, belastbar bis 250 V AC oder 150 V DC / 3 A AC (cos. ᵠ0,9 bzw. 5 A DC

max. Schaltleistung: 1250 VA bzw. 180 W



Eingänge

- Leerlaufspannung <10 V AC

- Kurzschlussstrom <5 mA

- Schaltverzögerung ca. 0,5 Sek.

- Empfindlichkeit 1 – 30 kOhm



Anzeige

2 LED zur Signalisierung von Betrieb, Leitungsfehler und Alarm

Bauartzulassung

Z-65.13-405, Z-65.40-191

Lagertemperatur

-30 °C bis +80 °C

Einsatztemperatur

-20 °C bis +60 °C

Gehäuse

- Material: Polycarbonat

- Gewicht: ca. 150 g

- Schutzklasse: IP 20 (Klemmen)

IP 40 (Gehäuse)

- Montage: Hutschienenmontage

- Maße: 22,5 x 90 x 114,5 mm* (B x H x T)



Leistungsaufnahme

1 VA

Spannungsversorgung

230 V AC ±10 %, 48...62 Hz

24 V DC ±10 %



Technische Änderungen vorbehalten.

Downloads

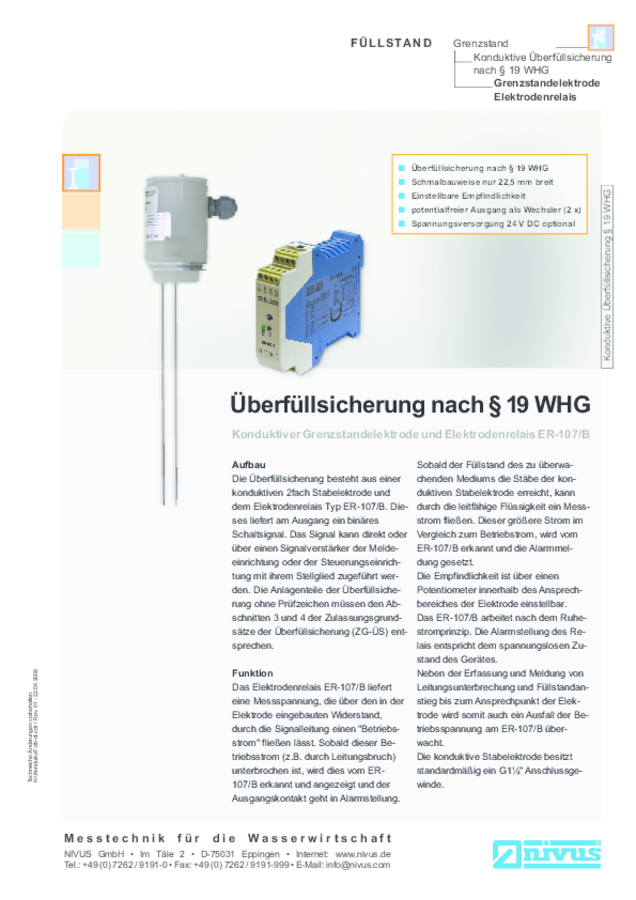

Datenblatt Überfüllsicherung nach § 19 WHG

Konduktive Grenzstandelektrode und Elektrodenrelais ER-107/B

Betriebsanleitung Überfüllsicherung nach § 19 WHG

Betriebsanleitung für Überfüllsicherung nach § 19 WHG
