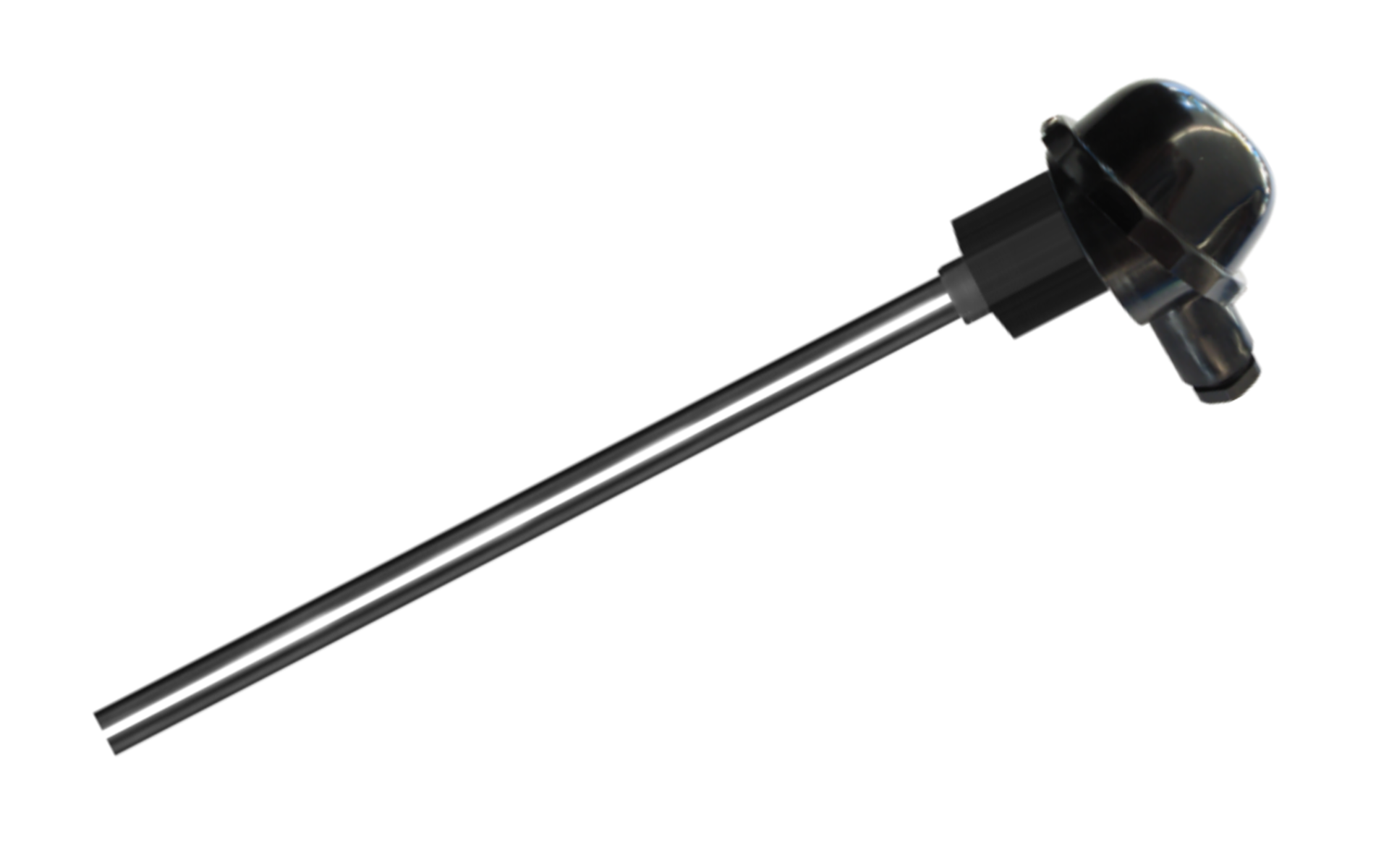

Füllstandssensoren

Staudruckschalter

Artikel Nr. FNI

Zur Grenzstanddetektion von Flüssigkeiten

Zur Grenzstand- und Füllstandüberwachung von Flüssigkeiten in drucklosen Systemen wie offene Behälter o.ä.

  • Kostengünstig in der Anschaffung
  • Keine Spannungsversorgung erforderlich
  • Einfache Handhabung und Überprüfung
  • Universell in der Anwendung
  • usw.

Funktion

Bei der Niveausteuerung wird der statische Druck der Flüssigkeit, gemessen in mm Wassersäule, in geeigneten Druckgebern (Rohr oder Schlauch) in Luftdruck umgesetzt.

Die einlaufende Flüssigkeit stellt im Druckgeber einen abgeschlossenen Luftraum her, sobald sie die Schließkante erreicht hat. Bei weiter steigendem Flüssigkeitsspiegel entsteht im Druckgeber ein Überdruck, der gleich dem Höhenunterschied zwischen dem Flüssigkeitsspiegel im Behälter und dem im Druckgeber ist. Unter diesem Überdruck bewegt sich das Messglied in Form einer Membrane oder Membrandose, deren Bewegung zur Betätigung eines Mikroschalters im Inneren des Staudruckschalters führt.

In den Druckgeber dringt soviel Flüssigkeit ein, bis sie dem Hubvolumen des Messgliedes und der Komprimierung der Luft entspricht.

Der Staudruckschalter selbst ist werkseitig fix auf einen Ein- und Ausschaltpunkt eingestellt, justiert und lackgesichert.

Typische Anwendungen für den Staudruckschalter

  • Überflutungsmeldungen
  • Niveauregelungen
  • Drucküberwachung in Filtern und Luftkanälen
  • Trockenlaufschutz
  • Zusatzmeldungen
  • Freischaltung von anderen Messsystemen
  • u.v.m.
Allgemein
Membranwerkstoff Nitrilkautschuk (Perlbunan)
Gehäuse Polyamid, glasfaserverstärkt
Es stehen verschiedene Gehäusetypen zur Verfügung. (T202, T207 und T208).
Der in jedem Gehäuse integrierte Schalter T100 kann auch ohne Gehäuse bestellt werden.
Einsatztemperatur -10 °C bis +85 °C
Lagertemperatur -20 °C bis +90 °C
Druckbereich 0,05 bis 1 mWS
Schaltleistung 1 Wechsler 6A, 250 V, 50 Hz

Technische Änderungen vorbehalten.

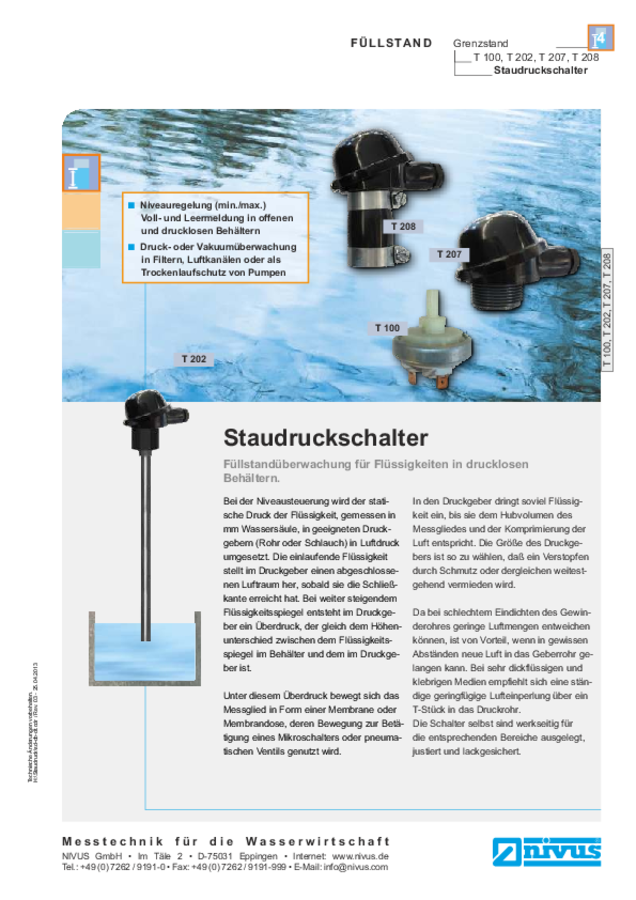

Datenblatt Staudruckschalter

Füllstandüberwachung für Flüssigkeiten in drucklosen Behältern

Instruction Manual OCM Pro CF

Instruction manual for OCM Pro CF measurement device

Montageanleitung Staudruckschalter

Montageanleitung für Staudruckschalter

Justieranleitung Staudruckschalter

Justieranleitung für Staudruckschalter

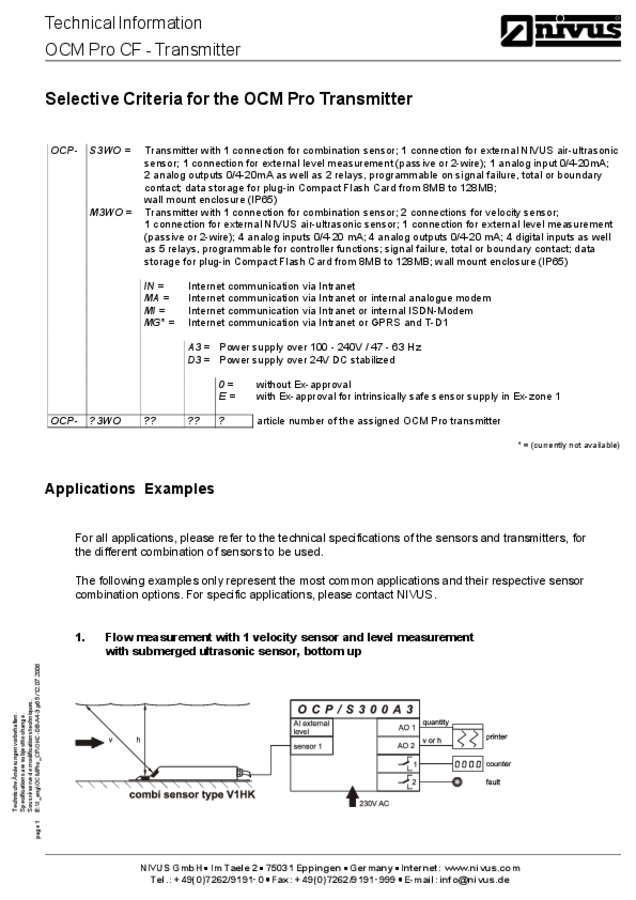

Selective Criteria OCM Pro

Selective Criteria for the OCM Pro Transmitter

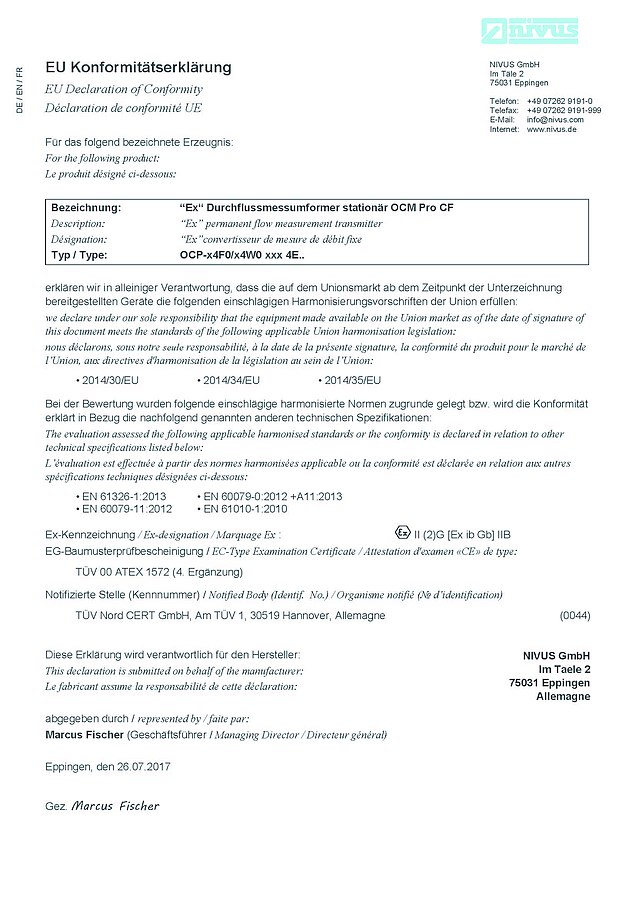

EU-Konformitätserklärung Staudruckschalter
