Ex-Modul / Multiplexer

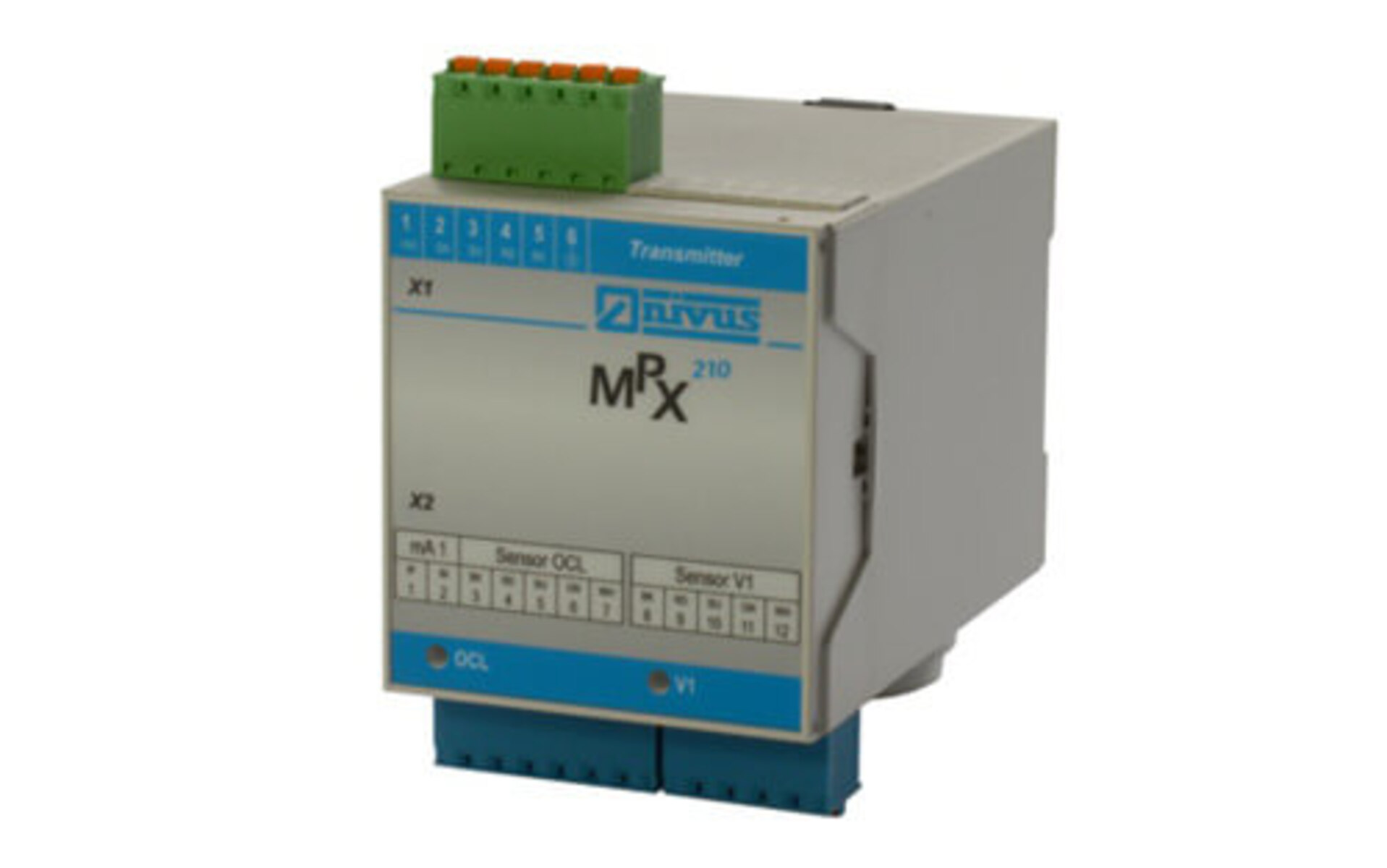

Multiplexer MPX

Artikel Nr. MPX0

für NivuFlow Messumformer

Intelligente Multiplexer zum Anschluss von Korrelationssensoren. Signalbündelung und zum Anschluss von mehr als 3 Fließgeschwindigkeitssensoren

Der Multiplexer Typ MPX gestattet das elektronische Zusammenfassen von bis zu 3 Fließgeschwindigkeitssensoren und 3 Füllstandsensoren vor Ort. Dabei kann 1 Füllstandsensor direkt über das HART-Protokoll angesprochen werden. Die gemeinsame Übertragung aller Signale erfolgt über eine gemeinsame, 4-adrige Busleitung.

Das kompakte Hutschienengehäuse des MPX benötigt nur wenig Platz und passt in die meisten Vor-Ort-Gehäuse. Mit seinen steckbaren Schraubklemmblöcken ist eine schnelle und einfache Verdrahtung, Fehlersuche sowie ein eventueller Geräteaustausch möglich.

Der Multiplexer Typ MPX reduziert damit den Einsatz und die Verlegung von mehreren Datenkabeln auf ein einziges, handelsübliches Standardkabel und spart dadurch bei langen Kabelwegen erhebliche Installationskosten. Gleichzeitig ermöglicht eine optionale Zusatzschaltung eine Erhöhung der maximalen Entfernung zwischen Sensor und Messumformer auf insgesamt 1.200 Meter.





Anschließbare Sensoren

Fließgeschwindigkeitssensoren

  • POA-V2
  • CS2
  • Mini-Sensoren über Elektronikbox

Füllstandssensoren

  • OCL-L1
  • NivuBar
  • NivuCompact
  • Serie i
Allgemein
Versorgungsspannung 12 V DC,
Leistungsaufnahme max. 9 W (typ. 7 W), Speisung über Messumformer
Schutzart IP20
Eingänge 1 (optional 2) x analoger 4-20 mA loop-powered Sensoranschluss Ex ib Gb IIB, davon 1 HART-fähig
2 (optional 4) x Sensoranschluss Ex ib Gb IIB mit RS485-Interface
Ausgänge RS 485 zum Messumformer

Technische Änderungen vorbehalten.

Technische Beschreibung Multiplexer MPX

Der Multiplexer Typ MPX gestattet das elektronische Zusammenfassen von bis zu 3 Fließgeschwindigkeitssensoren und 3 Füllstandsensoren vor Ort.
