Durchflusssensoren

KDA Doppler-Keilsensor

Artikel Nr. KDA-K/KDS-K

Fließgeschwindigkeitskeilsensor für Gerinne

Ultraschallsensor zur Durchflussmessung in leicht bis stark verschmutzen Medien. Keilform für Montage an Gerinnewand oder Gerinneboden

  • Neueste intelligente Doppler-Technik der vierten Generation
  • Kostengünstig in der Anschaffung
  • Für alle Kanalquerschnitte geeignet
  • Einfache Montage ohne zusätzliche Einbauten
  • Kabelverlängerungen problemlos möglich
  • Messung in stark verschmutzen und abrasiven Medien
  • Mechanisch geschützte Druckmesszelle im Keilsensor

Die KDA Fließgeschwindigkeitssensoren sind zur kontinuierlichen Messung in leicht bis stark verschmutzen Medien geeignet. Die Keilsensoren sind zur Befestigung auf dem Gerinneboden oder Gerinnewand konzipiert. Die Sensoren bilden in Kombination mit den Messumformern OCM F / OCM FR ein komplettes Durchflussmesssystem.

Typische Anwendungen für den KDA Keilsensor

  • Kläranlage: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation, Überschussschlamm, Ablauf vom Faulbehälter und Flockungsmitteldosierung
  • Stationäre Messungen an Regenbehandlungsanlagen wie RÜB, RRB, RKB
  • Direkteinleiterkontrolle, Fremdwasser- und Leckageermittlung
  • Industrielle Abwassernetze
  • Messkampagnen im Kanalnetz
  • u.v.m.
Allgemein
Messprinzip Doppler (Fließgeschwindigkeit)
Piezoresistive Druckmessung (Höhenmessung)
Sensortypen v-Sensor mit T-Kompensation

v-Sensor mit T-Kompensation und h-Messung (Druckmesszelle)
Schutzart IP 68
Ex-Zulassung II 2G Ex ib IIB T4
Einsatztemperatur -20 °C bis +50 °C
-20 °C bis +40 °C bei Einsatz der Sensoren in Ex Zone 1
Lagertemperatur -30 °C bis +70 °C
Betriebsdruck max. 4 bar (für Kombisensor mit Druckmesszelle max. 1 bar)
Kabellängen 10/15/20/30/50/100 m vorkonfektioniert, verlängerbar auf Anfrage;
bei Sensoren mit integrierter Druckmesszelle ist nach 30 m Kabellänge ein Druckausgleichselement erforderlich, welches gleichzeitig zum Anschluss der Verlängerung genutzt werden kann
Kabeltypen Kombisensor mit Druckmessung: LiYC11Y 2x1,5 + 1 x 2 x 0,34 + PA 1,5/2,5
Sensoren ohne Druckmessung: LiYC11Y 2 x 1,5 + 1 x 2 x 0,34
Kabelaußendurchmesser Kombisensor mit Druckmessung: 9,75 mm ±0,25 mm
Sensoren ohne Druckmessung: 8,4 mm ±0,25 mm
Sensoranbindung vorkonfektioniertes Kabelende zum Anschluss an das OCM F / FR, Kabeltyp „K“ oder „L“
Mediumberührende Materialien PVDF (Keilsensorkörper); Edelstahl 1.4571 (Bodenplatte); Poly¬urethan (Kabelmantel, Verschraubung und Rohrsensorkopf)
Zusätzlich bei Sensoren mit Druckmesszelle: Hastelloy© C276 (Druckmesszelle); Viton; PA/PR (Dichtung Druckmesszelle)
Optional: Kabel mit FEP-Überzug (nur für Sensoren ohne Druckmessung)
Fließgeschwindigkeitsmessung
Messbereich -600 cm/s bis +600 cm/s
Messunsicherheit ±1 % vom Messbereichsendwert
Nullpunktdrift absolut nullpunktstabil
Schallaustrittskegel ±5 Winkelgrade
Höhenmessung – Druck
Messbereich 0 bis 5 m
Nullpunktdrift max. 0,75 % vom Endwert (0 – 50 °C)
Messunsicherheit stehendes Medium:
+/- 0,5 vom Endwert
Temperaturmessung
Messbereich -20 °C bis +60 °C
Messunsicherheit ±0,5 K

Technische Änderungen vorbehalten.

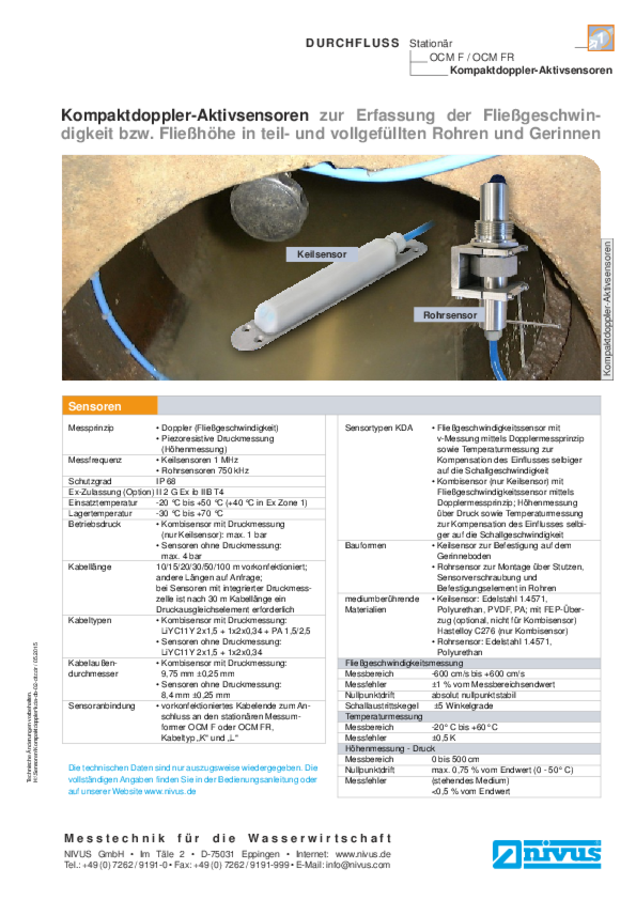

Datenblatt KDA Sensoren
