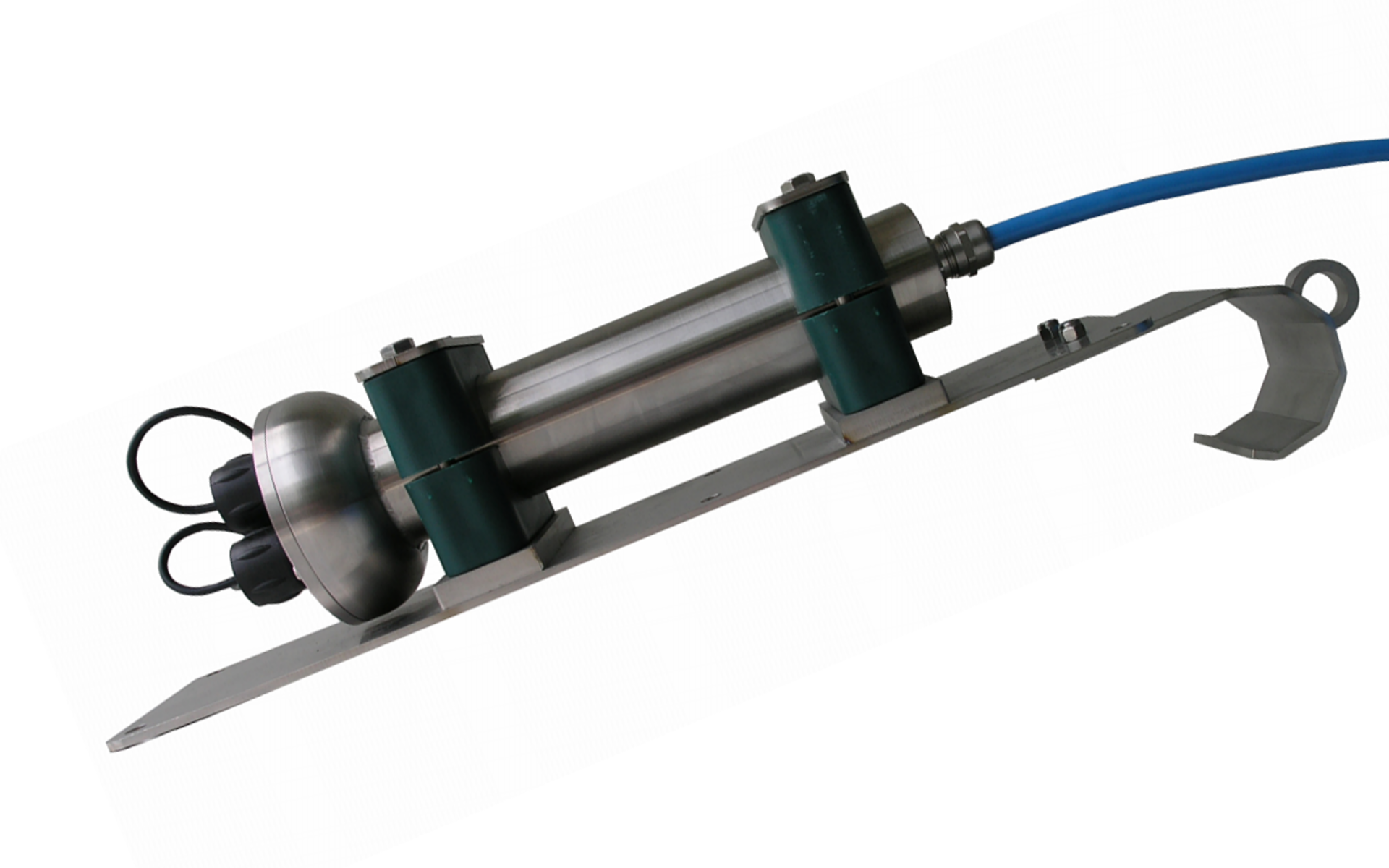

Elektronikbox

Artikel Nr. EBM

zum Anschluss von Passivsensoren an stationäre Messumformer

Die Elektronikbox enthält die erweiterte Sensorelektronik für den Anschluss von Passivsensoren

Beschreibung
  • Für raue Umgebungsbedingungen - IP 68
  • Einsatz in Ex-Zone 1
  • mit praktischem Aufhängebügel



Die Elektronikbox Typ EBM ist für den Anschluss der Sensoren Typ CSM und DSM konzipiert. Sie enthält die abgesetzte Sensorelektronik und wird an die Messumformer NivuFlow 750, NivuFlow 7550, PCM Pro, PCM 4 oder OCM Pro, angeschlossen.

Technische Daten
Elektronikbox, Typ EBM (nur für PCM Pro, PCM 4 und NivuFlow 750)
Schutzart

IP 68 (bei geschlossenen Anschlussbuchsen)

Ex-Zulassung

II 2 G Ex ib IIB T4 Gb

Einsatztemperatur

−20°C bis +50 °C (+40 °C in Ex Zone 1)

Lagertemperatur

−30°C bis +70 °C

Betriebsdruck

max. 1 Bar

Kabellängen

3, 10, 20, 30, 50 oder 100 m

Sensoranbindung
  • Kabelende mit Stecker zum Anschluss an den Messumformer NivuFlow Mobile 750
  • Kabelende zum Anschluss an den Messumformer OCM Pro CF
Mediumberührende Materialien

Polyurethan, Edelstahl 1.4571, PP

Technische Änderungen vorbehalten.

Downloads

Technische Beschreibung Korrelationssensoren

Technische Beschreibung für Korrelationssensoren und externe Elektronikbox

Montageanleitung Korrelationssensoren und Dopplersensoren

Anleitung für die technisch richtige und sichere Montage

Konformitätserklärung Externe Elektronikbox EBM

Externe Elektronikbox EBM

Konformitätserklärung "EX" externe Elektronikbox EBM

"Ex" externe Elektronikbox EBM

EG Baumusterprüfbescheinigung Sensorfamilie Mini, Laufzeitsensoren

EG Baumusterprüfbescheinigung System Sensorfamilie inkl. Ergänzungen
