Durchflusssensoren

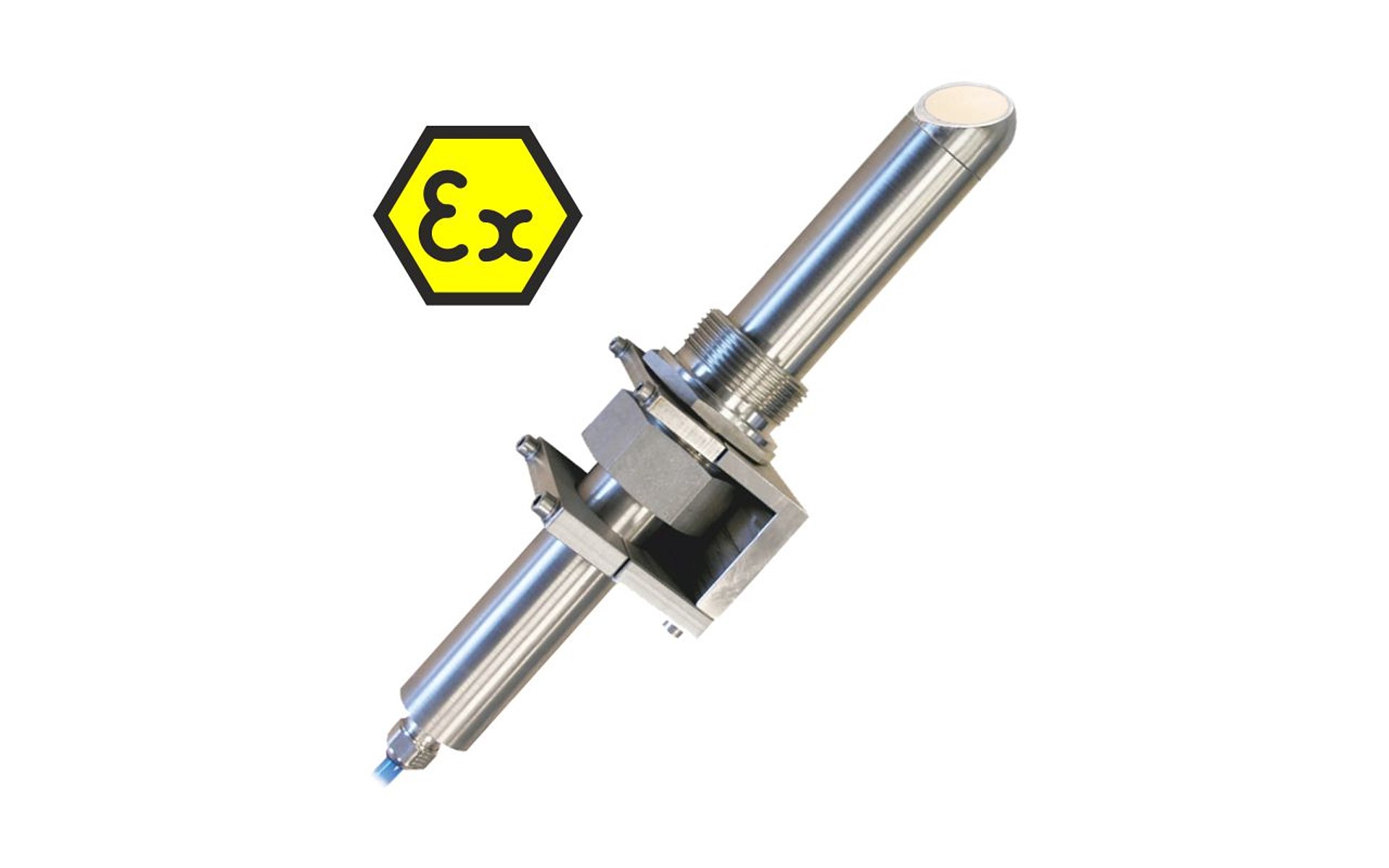

CS2 / CSP Korrelations-Rohrsensor
Artikel Nr. CS2-V1Großer Messbereich für hohe Fließhöhen
Ultraschallsensoren für Durchflussmessung mit sehr hoher Genauigkeit in leicht bis stark verschmutzen Medien. Zur Montage in Rohre bis DN 5000
Beschreibung
- Sehr hohe Genauigkeit durch Ultraschall-Kreuzkorrelationsverfahren
- Störsichere Verbindung über lange Distanzen durch digitale Signalübertragung
- Kabelverlängerungen mit Standardkabeln problemlos möglich
- Absolut nullpunktstabil und driftfrei
- Messung in stark verschmutzen und abrasiven Medien

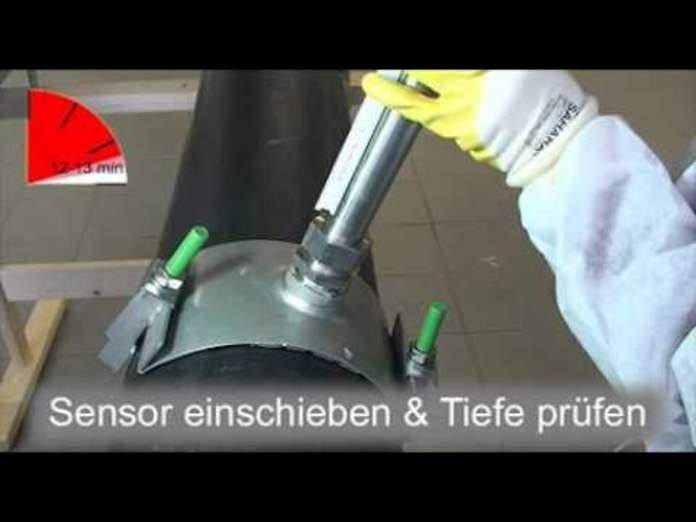

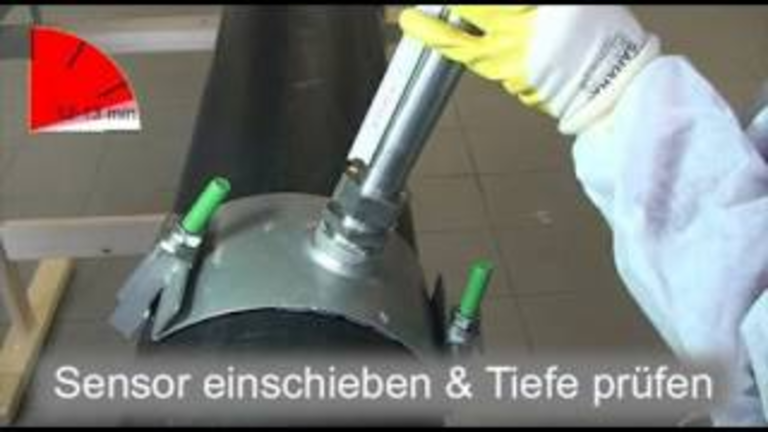

- Einfache Montage ohne zusätzliche Einbauten und optimal abgestimmtes Montagezubehör
- Montage unter Prozessbedingungen möglich
- Besonders für Rohrquerschnitte ab DN 1000 geeignet
Die CS2 Fließgeschwindigkeitssensoren sind zur kontinuierlichen Messung in leicht bis stark verschmutzen Medien geeignet.
Die Rohrsensoren sind zur Befestigung über Stutzen von außen an Rohren konzipiert. Sie bilden in Kombination mit Messumformern wie z.B. NivuFlow 750 sowie einer externen Füllstandmessung ein komplettes Durchflussmesssystem.
Typische Anwendungen für den CS2 Rohrsensor
- Kanalnetze: Verrechnungsmesstellen, Durchflussmessung in großen Rohrquerschnitten
- Kläranlage: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation, Überschussschlamm, Ablauf vom Faulbehälter und Flockungsmitteldosierung
- Industrielle Abwassernetze
- u.v.m.
Technische Daten
| Allgemein | |
|---|---|
| Bauform | Rohrsensor zur Montage über Stutzen, Sensorverschraubung und Befestigungselement in Rohren |
| Messprinzip |
|
| Schutzart | IP 68 |
| Ex-Zulassung |
|
| Einsatztemperatur |
|
| Lagertemperatur | −30 °C bis +70 °C |
| Betriebsdruck | max. 4 bar (für Kombisensor mit Druckmesszelle max. 1 bar) |
| Kabellängen | 10/15/20/30/50/100 m vorkonfektioniert, verlängerbar auf Anfrage |
| Kabeltypen | LiYC11Y 2 x 1,5 + 1 x 2 x 0,34 + PA 1,5/2,5 |
| Kabelaußendurchmesser | 8,4 mm ±0,25 mm |
| Sensoranbindung | vorkonfektioniertes Kabelende zum Anschluss an das NivuFlow 750 |
| Sensortypen | v-Sensor mit T-Kompensation |
| Mediumberührende Materialien | Polyurethan, Edelstahl 1.4571, PPO GF30, PTFE, PA6 GF30 Option: chemikalienbeständiger Sensor aus PEEK, Hastelloy C-276-Hüllrohr; Kabel mit FEP-Überzug |
| Nullpunktdrift | absolut nullpunktstabil |
| Messfrequenz | 1 MHz |
| Messbereich | −100 cm/s bis +600 cm/s |
| Messbereich | −20 °C bis +60 °C |
| Messunsicherheit | für 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%] für |V|>0,5 m/s: E_v=1 % |
Technische Änderungen vorbehalten.
