Durchflussmessung Teilablauf

Kläranlagen - Auslaufbereich


Applikation

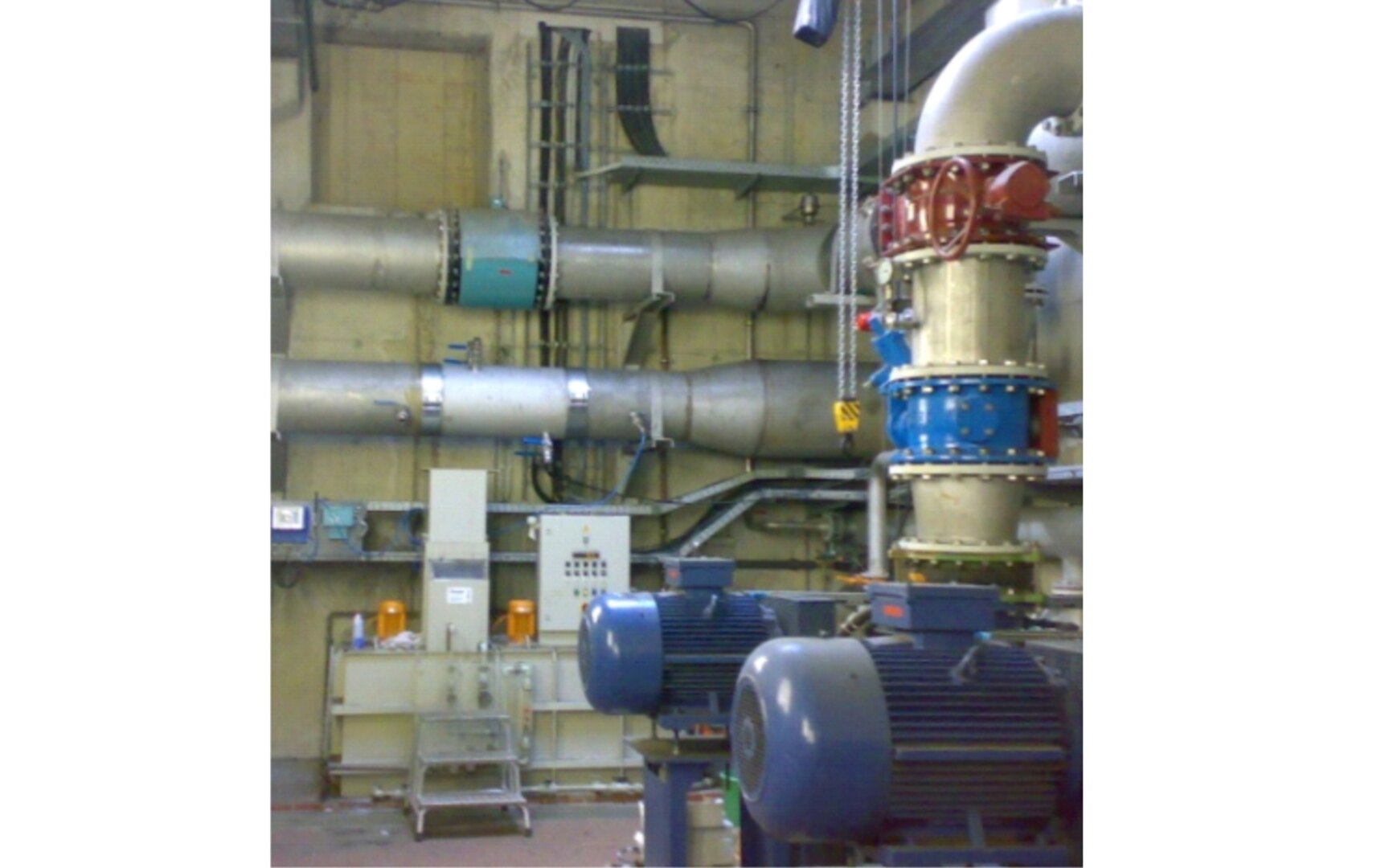

  • Edelstahlrohr DN 500
  • Vollfüllung
  • Punkt zur Zugabe und Entnahme von Brauchwasser

Aufgabenstellung

  • Zur Steuerung der Nachklärbecken ist ein Teilablauf der Kläranlage zu messen
  • Übergabe der aufgenommenen Werte zur Steuerung an ein Leitsystem

Lösung

  • Es wurde ein Laufzeitdifferenzverfahren mit 2 Messpfaden vom Typ NivuFlow 600 eingesetzt.

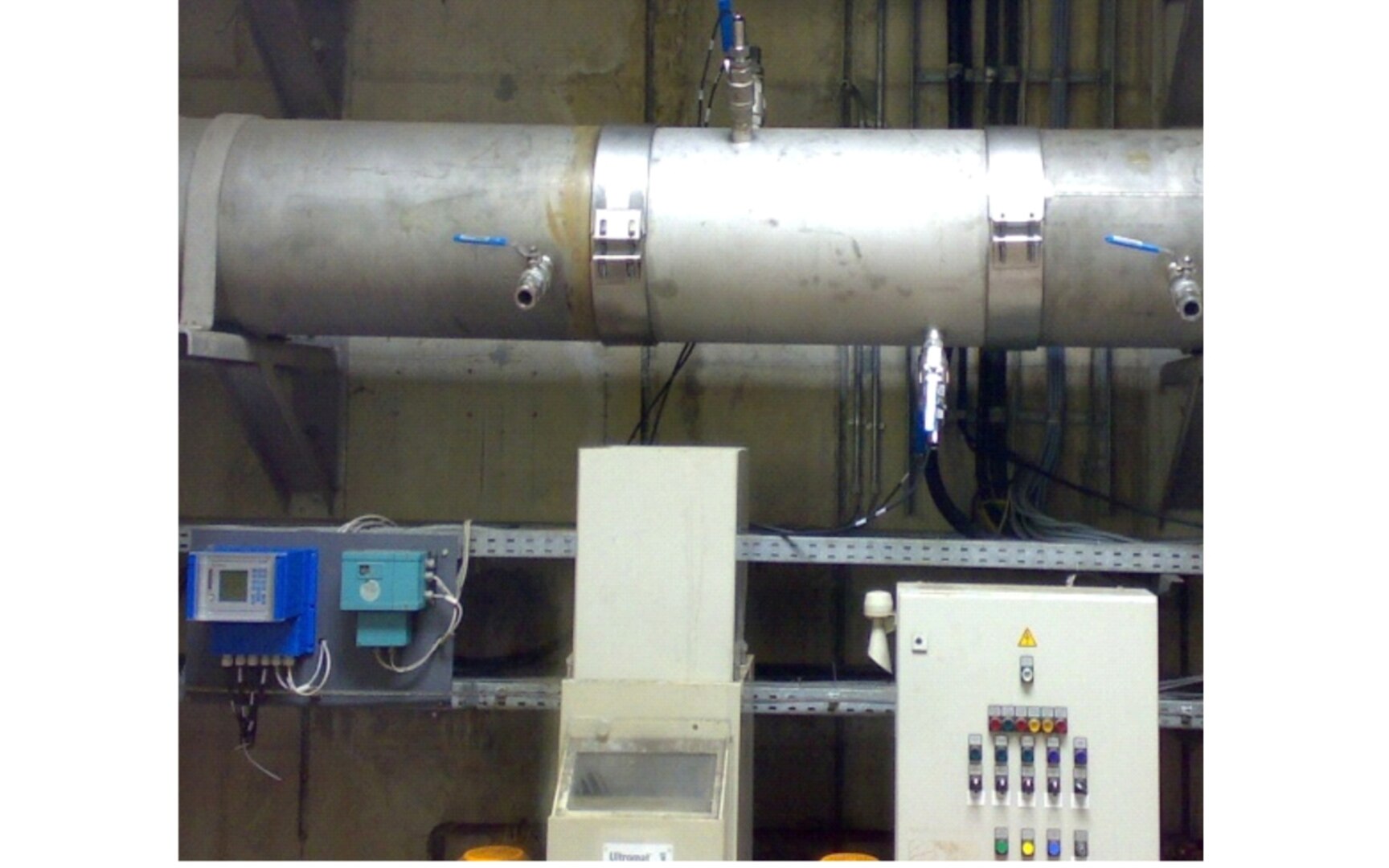

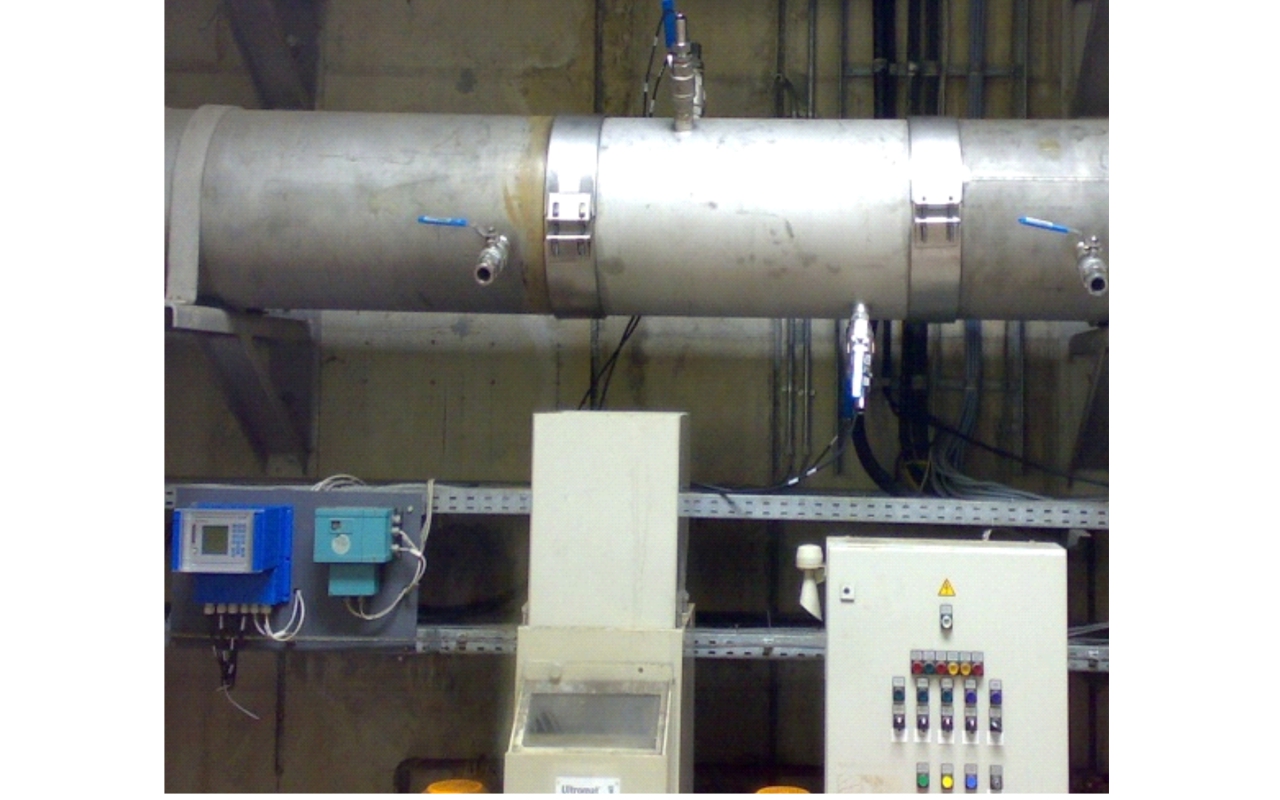

  • Die Installation der Sensoren erfolgte über ein Messrohr mit integrierten Kugelhähnen. Dadurch ist ein Wechsel unter Prozessbedingungen jederzeit möglich.
  • Durch die Kreuzanordnung der Pfade werden Querströmungen in der Berechnung eliminiert

Vorteile

  • Einfache und robuste Installation mittels kalibriertem Rohrstück
  • Kein Bypass erforderlich
  • Hohe Messgenauigkeit und Reproduzierbarkeit
