Abflussmessung und -regelung am RÜB

Kanalnetze - Regenrückhaltebecken, Regenüberlaufbecken und Drosselüberwachung


Applikation

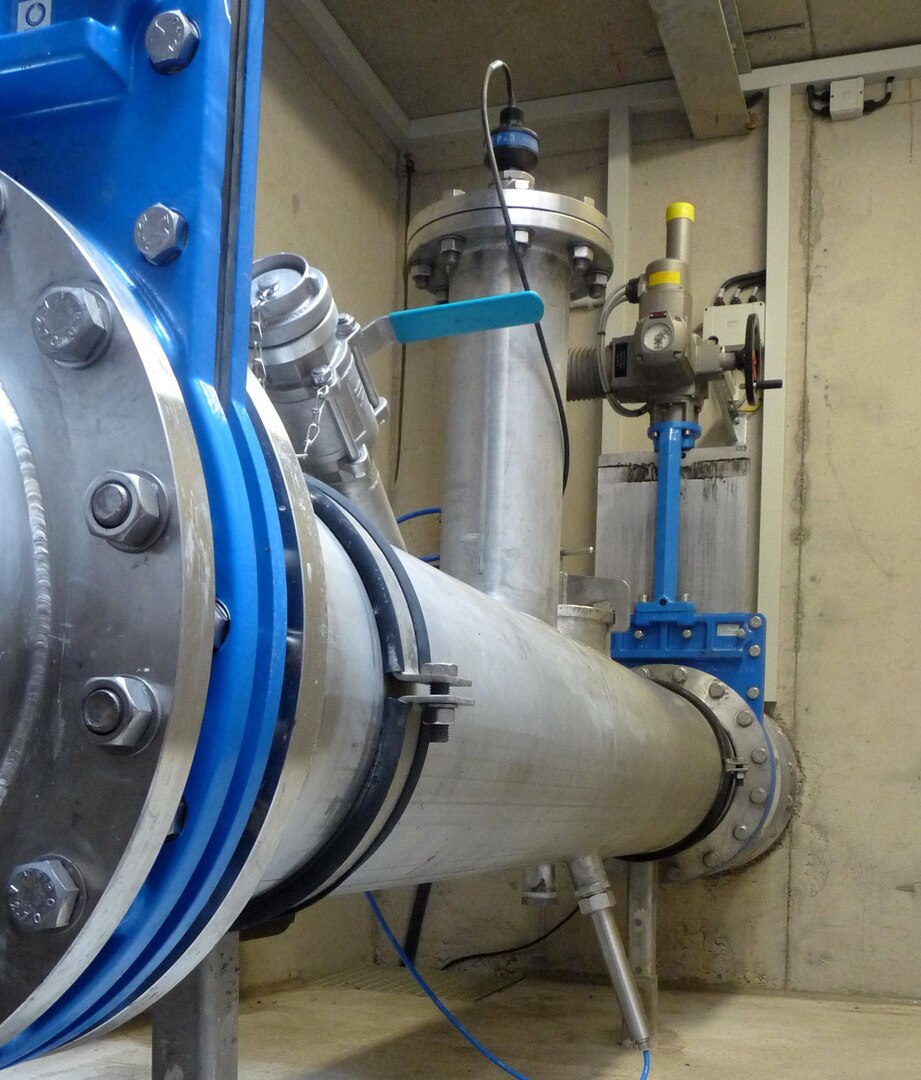

  • Rohr DN 300 aus Edelstahl
  • Teilfüllung
  • Geringe Füllhöhen in der Nacht

Aufgabenstellung

  • Kontinuierliche Messung und Regelung der Durchflussmenge an einem RÜB zur Abwirtschaftung im Regenwasserfall.
  • Erfassung der geringen Nachtabflüsse zur Auswertung des Fremdwasseranteils.
  • Durch den geringen Platz im vorhandenen Schaltschrank ist maximal 1 zusätzliches Gerät einsetzbar.

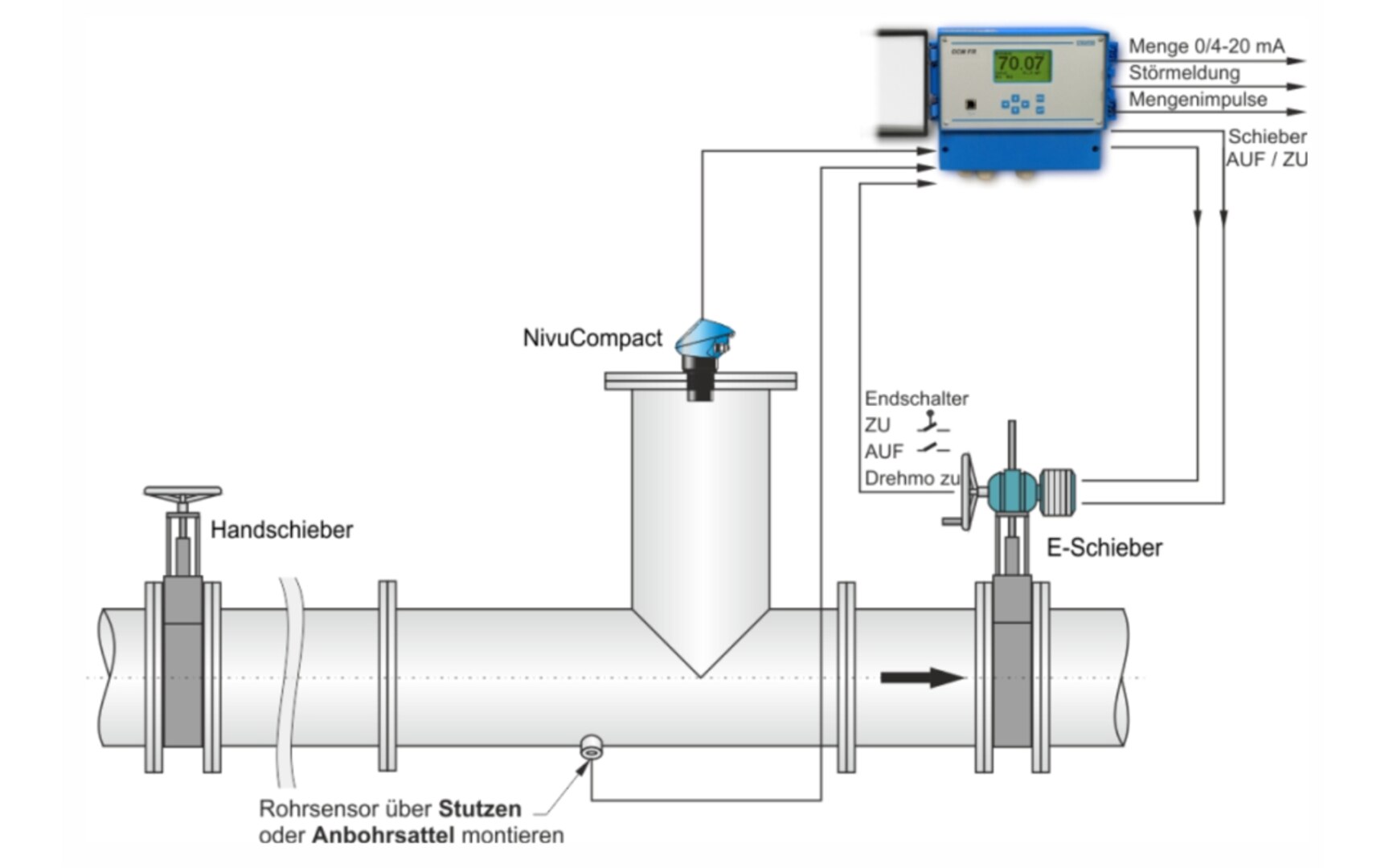

Lösung

  • Es wurde eine Durchflussmessung nach dem Dopplerverfahren Typ OCM FR mit Fließgeschwindigkeitssensor in Rohrform eingesetzt.
  • Um auch geringste Füllstände messen zu können, wurde ein 2-Leiter-Ultraschallsensor der i-Serie eingesetz

Vorteile

  • Durch den im Durchflussmessumformer  integrierten 3-Punkt-Schrittregler mit Schwallerkennung entfällt ein zusätzlicher Regler im Schaltschrank
  • Die Anordnung der Sensoren ermöglicht die Messung des Durchflusses von Null bis Maximum (Vollfüllung)
