Applikation

• Betonierter Rechteckkanal, 2,4 x 1,0 m (B x H)
• Teilfüllung
• Keine Spannungsversorgung

Aufgabenstellung

• Erfassung der Ablaufmenge einer Grubenwasserreinigungsanlage
• Automatische regelmäßige Datenübertragung per Funk
• Installation ohne zusätzliche Einbauten in vorhandenem Kanal
• Kein Schaltschrank gewünscht (Vandalismusgefahr)

Lösung

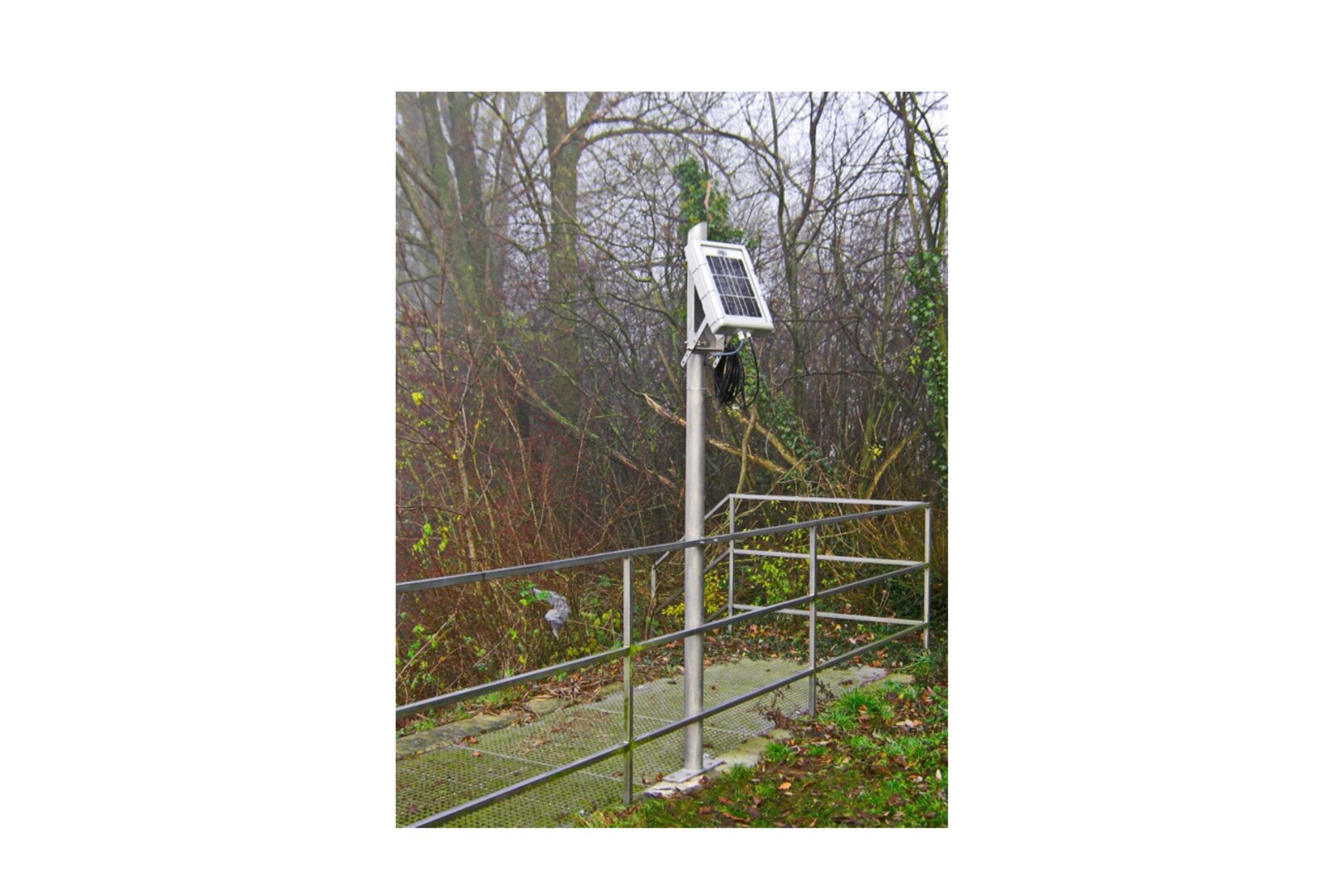

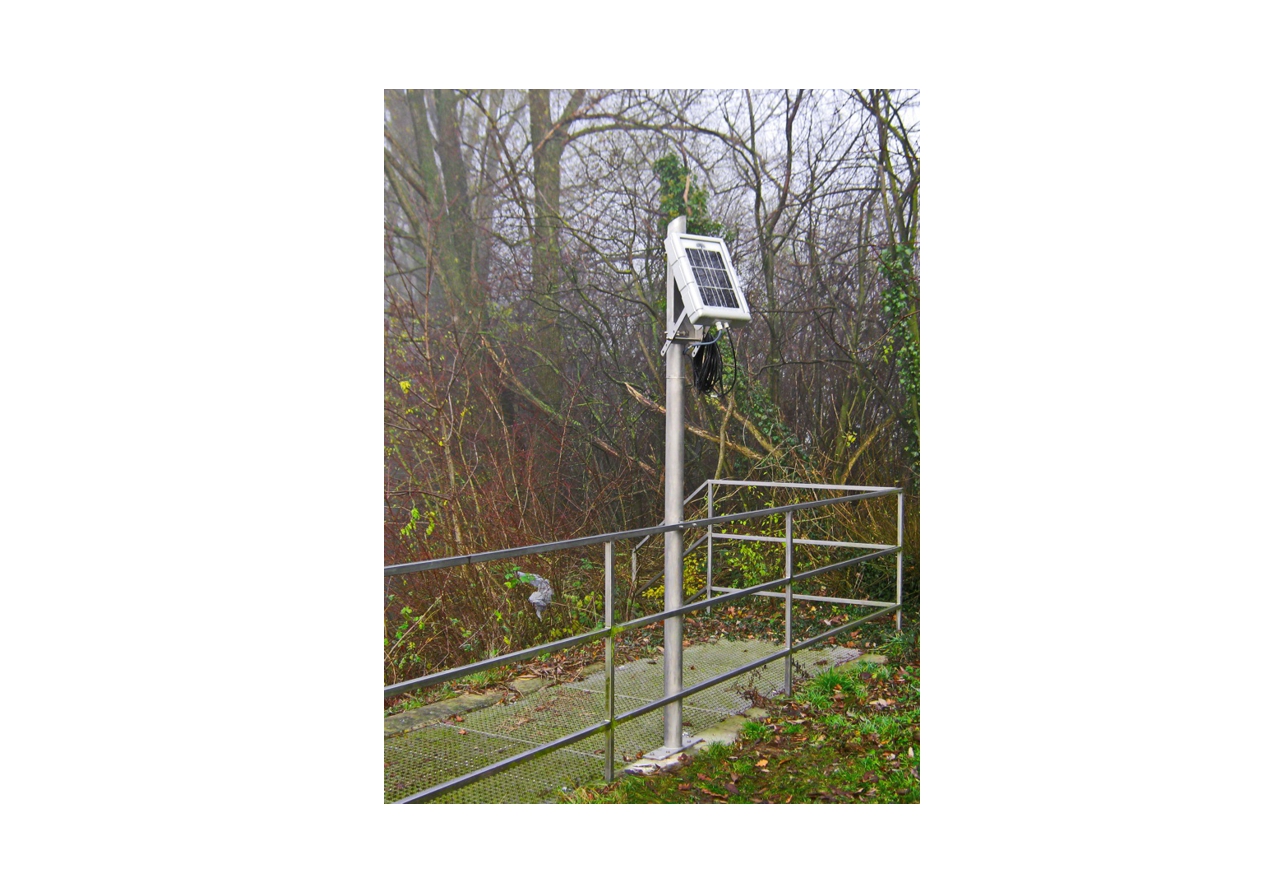

• Es wurde die kompakte Solarmesstation Typ NivuLog SunFlow mit integriertem Solarregler, Akku und GPRS-Modem ausgewählt.

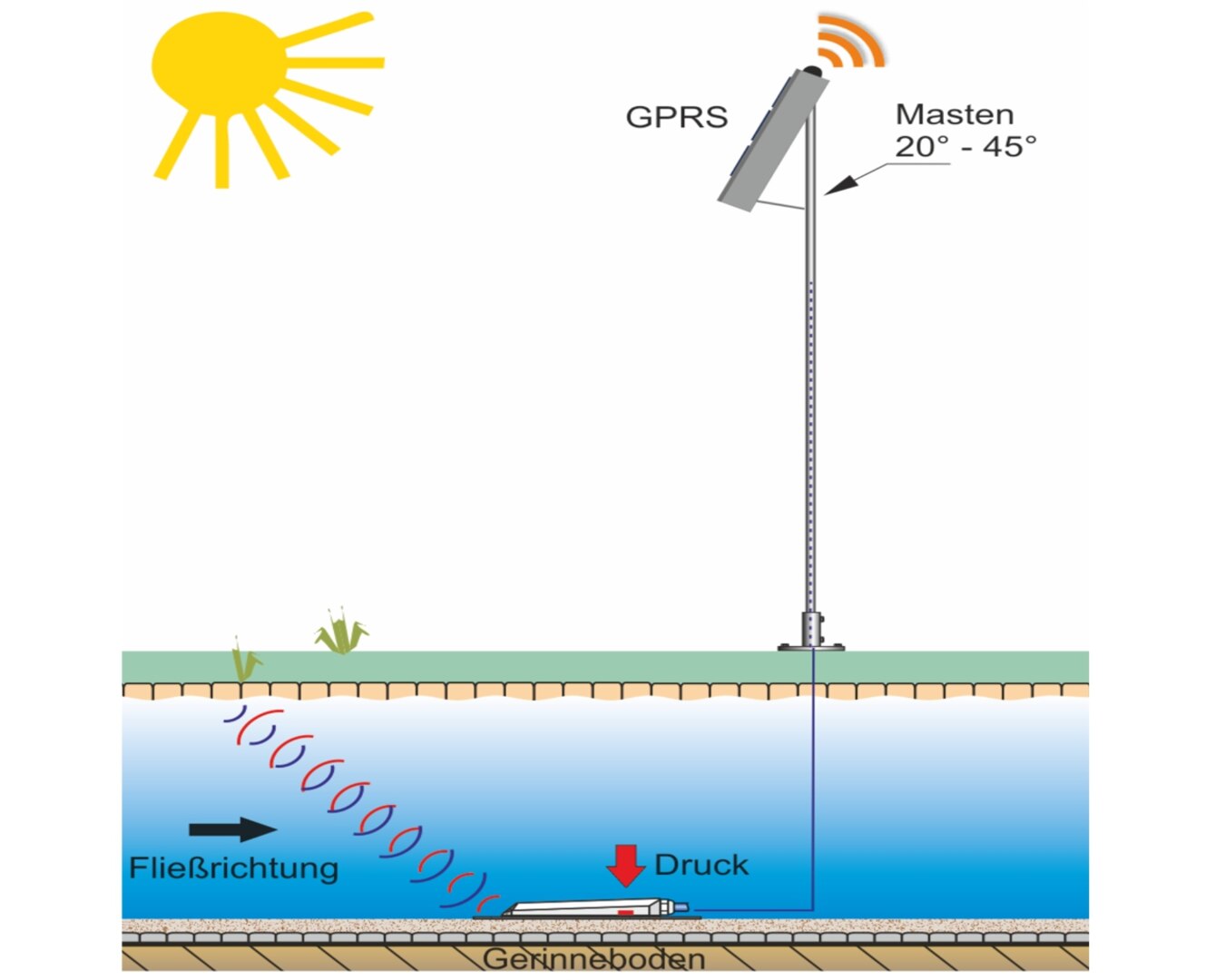

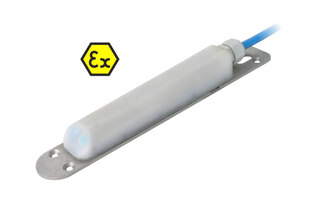

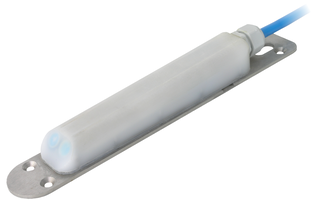

• Der Fließgeschwindigkeits-Dopplersensor mit integrierter Druckmesszelle zur Erfassung der Fließhöhe wurde auf einer im Gerinne eingelassenen Platte montiert und ohne weitere Klemmverbindungen direkt an der Messstation angeschlossen.
• Die aufgenommenen Messwerte von Fließgeschwindigkeit, Füllstand und Temperatur werden per GPRS an das Internetportal D2W gesendet und über die dort abgelegte Gerinnegeometrie und Abmaße der aktuelle Durchflusswert berechnet.
