Applikation

• Betonierter Zulaufkanal, 3,0 x 2,0 m (B x H)
• Teilfüllung
• Geröllbett

Aufgabenstellung

• Durchflussmessung zur Gewährleistung einer Mindestwassermenge für den Fischaufstieg
• Keine Sensormontage auf dem Gerinneboden möglich
• Möglichst berührungslose Messung an unzugänglicher Stelle (Vandalismusgefahr)
• Mittlere Genauigkeitsanforderungen

Lösung

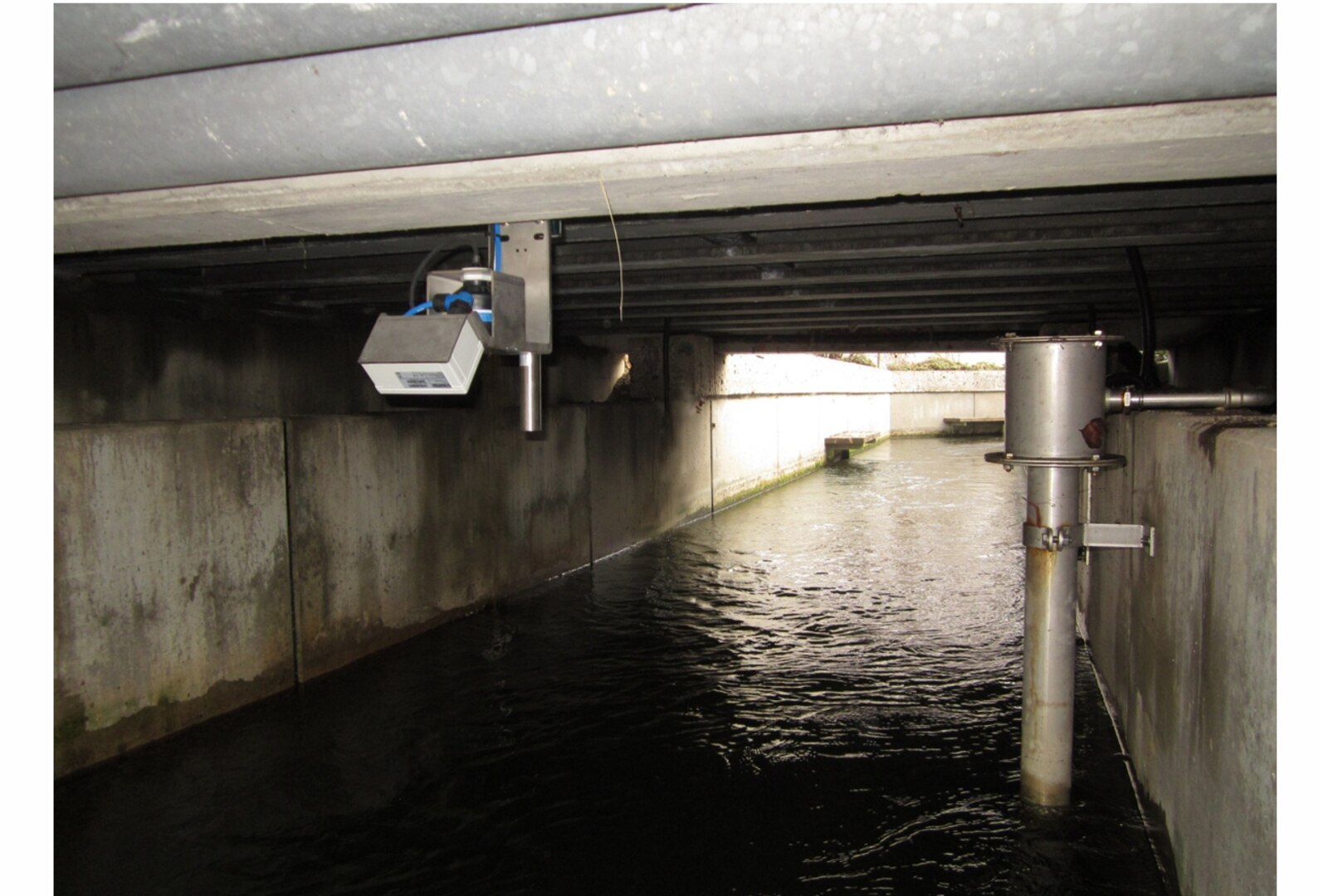

• Es wurde ein berührungsloses Oberflächen- Radarsystem Typ OFR im Fischtreppenzulauf  unter einer Brücke installiert.

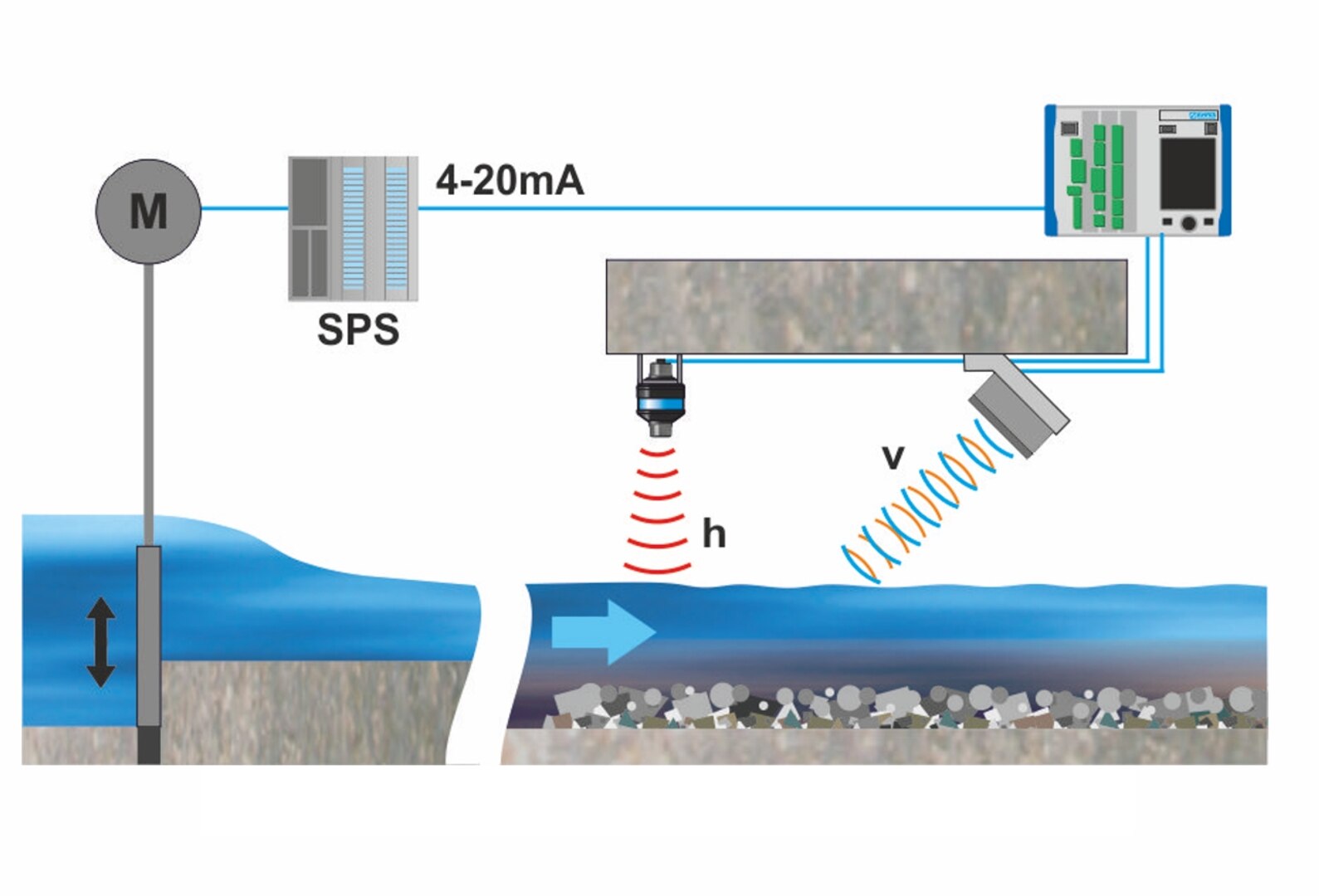

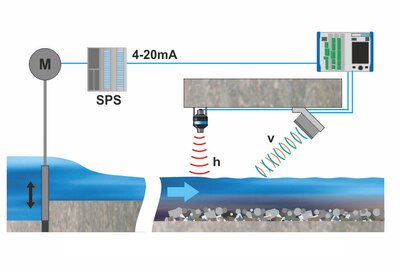

• Das System misst die durch die Sohlrauhigkeit (Geröllbett) entstehenden Oberflächenwellen  in ihrer Geschwindigkeit. Aus dieser und dem ebenfalls berührungslos mit Ultraschall gemessenen aktuellen Füllstand wird die aktuelle Durchflussmenge berechnet.
• Die Durchflussmenge wird per mA-Signal auf  eine vor Ort befindliche SPS übergeben, welche die Stellung des oberhalb der Messstelle befindlichen Wehrschiebers steuert.
