Durchflussmessung im Bewässerungskanal
Fließgewässer - Be- & Entwässerungssysteme
Applikation

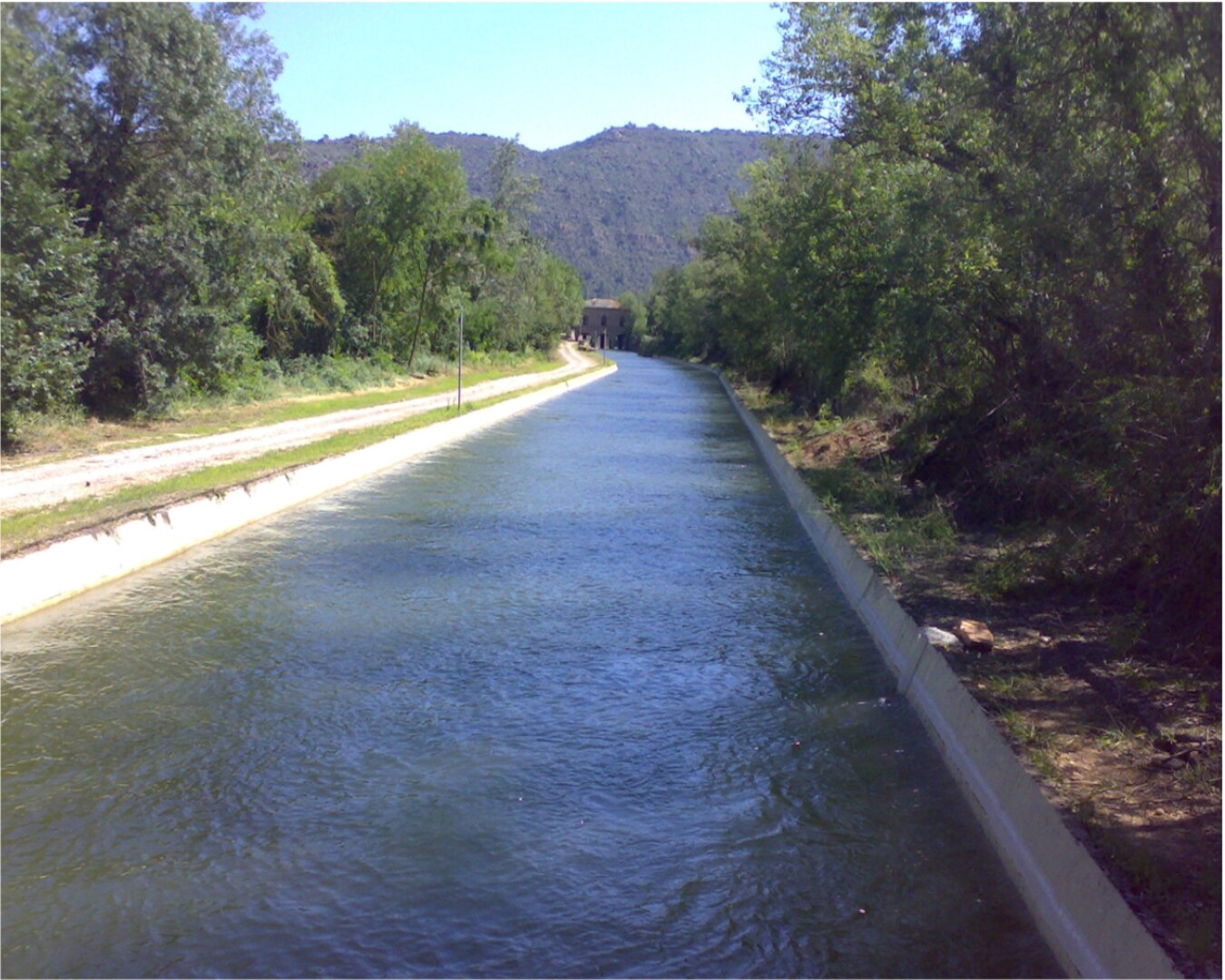

- Betonierter Trapezkanal 9,5 x 2,5 m (B x H)
- Teilfüllung
- Zeitweise sehr große Durchflussmengen und Geschwindigkeiten
Aufgabenstellung
- Erfassung und Steuerung der Entnahmemenge von Flusswasser zu Bewässerungszwecken
- Übertragung der Messdaten über ein bestehendes Netzwerk (Ethernet) an eine Zentrale
- Hohe Dynamik der Messung erforderlich (Fließgeschwindigkeiten zwischen 0–200 cm/s)
Lösung
- Es kam das Durchflussmesssystem Typ NivuFlow 650 zum Einsatz, welches nach dem Laufzeitdifferenzprinzip arbeitet.

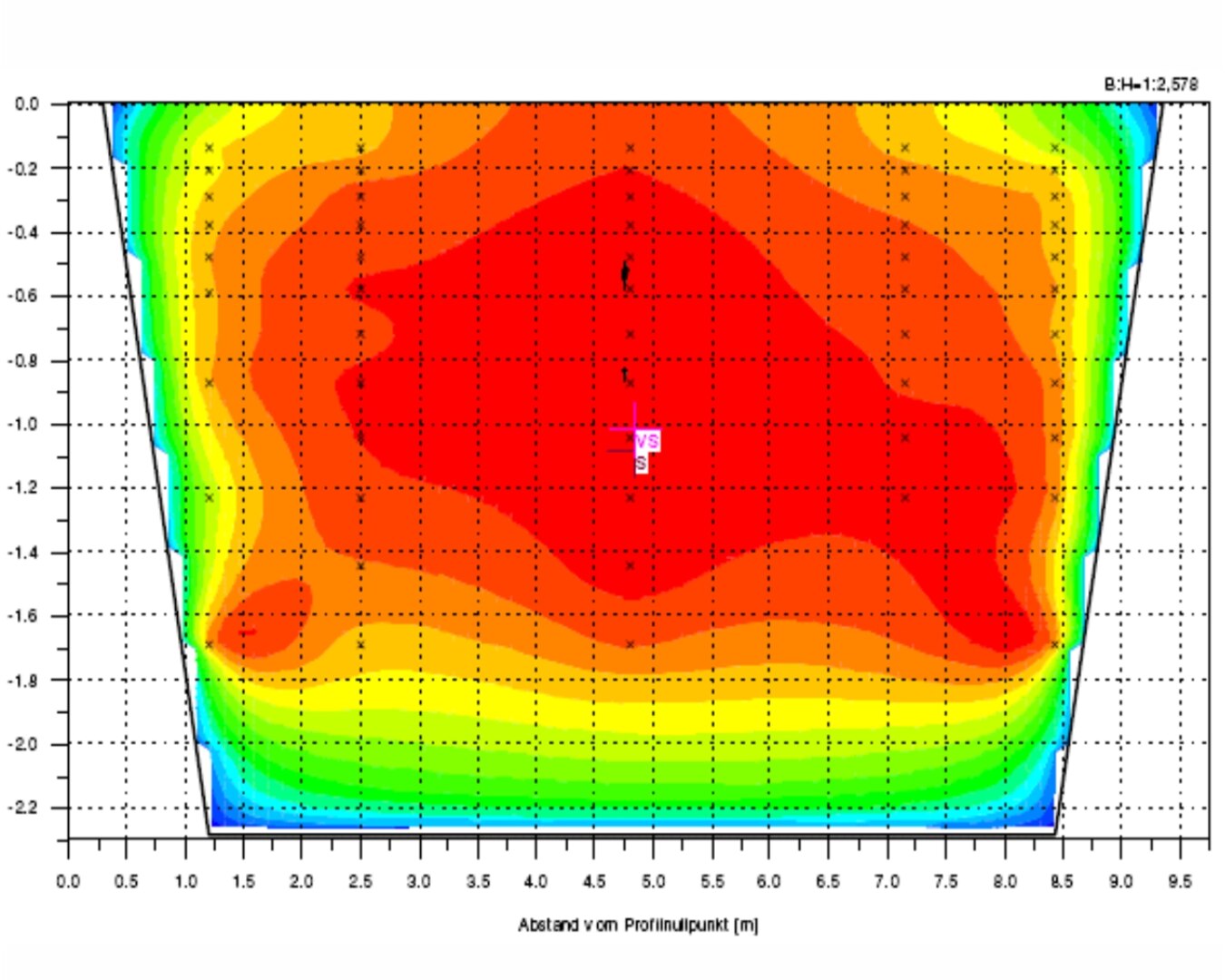

- Es wurde die ökonomisch günstigste Lösung mit zwei Messpfaden gewählt. Durch Kalibrierung der Messstelle unter verschiedenen Betriebszuständen wurde eine ausgezeichnete Genauigkeit erreicht.
Vorteile
- Sichere und stabile Messung über den gesamten Durchflussbereich bis hin zu hohen Geschwindigkeiten über 2 m/s
- Kostengünstige Messung einer großen Geometrie
