03.11.2022

Einfache und genaue Durchflussmessung nach ISO 748:2021

Wasser- und Umweltbehörden sowie beauftragte Ingenieurbüros führen Durchflussmessungen und die Berechnung des Durchflusses in Oberflächengewässer in der Regel gemäß ISO 748 durch. In der Auflage von 2021 ist das von NIVUS patentierte Messprinzip auf Basis der Ultraschall-Kreuzkorrelation unter „Geschwindigkeitsmessung mittels Korrelation akustischer Echos“ genannt.

NivuFlow Stick arbeitet mit der genannten Echo-Korrelation und entspricht der in der Norm vorgeschlagenen Methode. Darüber hinaus ermöglicht es auch dem ungeübten Anwender eine einfache und schnelle Handhabung.

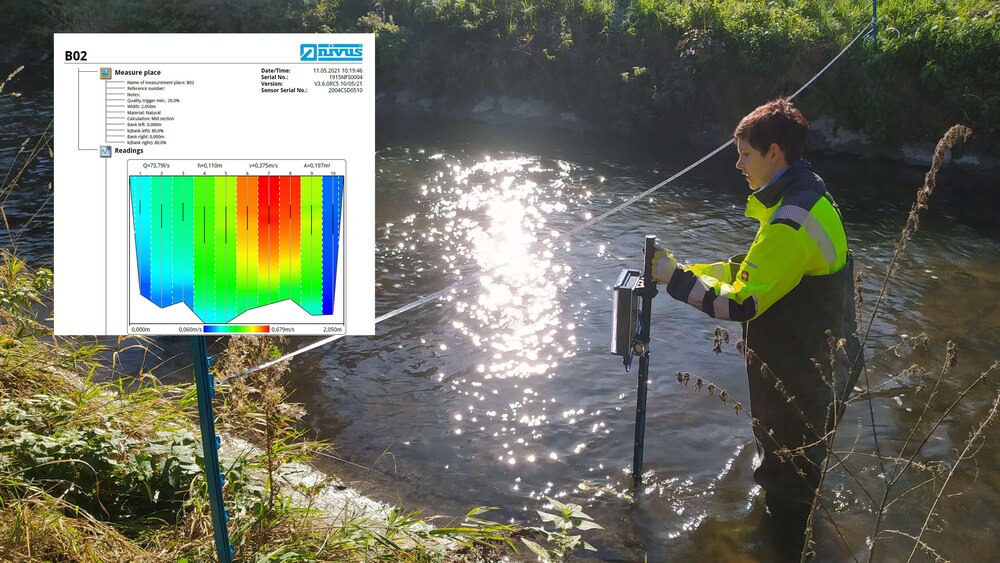

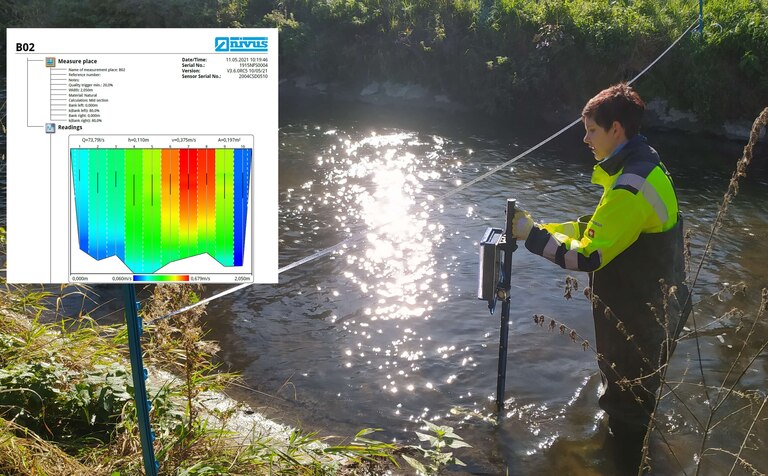

Das Messgerät erstellt ein detailliertes Fließprofil. Bei der Messung werden die lokalen Fließgeschwindigkeiten vom Grund bis zur Wasseroberfläche pro Sektion in einem einzigen Vorgang erfasst. Der Anwender kann die Messung des Flusses oder Kanals damit sehr schnell durchführen, da die Messung in den einzelnen Höhen nicht manuell durchgeführt werden muss. Zusätzlich wird die Messgenauigkeit erhöht, weil die Messungen in der Höhe zeitgleich erfolgen.

Die simultane Erfassung von bis zu 32 Einzelgeschwindigkeiten pro vertikaler Sektion bietet dem Nutzer eine akkurate Fließprofilkurve und damit eine genaue Erläuterung, wie die mittlere Fließgeschwindigkeit des gesamten Querschnitts ermittelt wird. Die genannten Einzelgeschwindigkeiten je Vertikale und die Fließprofilkurve der gesamten Messung werden direkt im Display des mobilen Endgeräts angezeigt. Das mobile Messsystem erfasst auch bei jeder vertikalen Messung über hydrostatischen Druck die jeweilige Wassertiefe. Damit wird über alle vertikalen Messungen das Flussbettprofil automatisch ermittelt und direkt im Bildschirm angezeigt.

Nach der Erfassung aller Messabschnitte ermittelt NivuFlow Stick direkt den Gesamtdurchfluss sowohl nach Mean-Section als auch nach der Mid-Section Methode. Direkt nach der letzten Messung kann der Nutzer sich einen kompletten Messbericht als PDF-Dokument erzeugen lassen. Der Bericht enthält unter anderem Informationen über die Abflüsse in jeder Sektion, die mittlere Fließgeschwindigkeit des gesamten Querschnitts, die gemessenen Wassertiefen in jeder Sektion sowie eine grafische Darstellung des gemessenen Fließprofils.



Mehr zu Abflussmessung



Mehr zu NivuFlow Stick

Downloads



NIVUS Pressemeldung: Durchflussmessung nach ISO 748:2021

Die neue Generation des NivuFlow Sticks entspricht der weltweit anerkannten Norm für Durchflussmessungen in der Hydrologie
