Durchflussmessumformer

NivuFlow StickNeu

Artikel Nr.

Mobiles Messsystem zur Abflussmessung in Fließgewässern

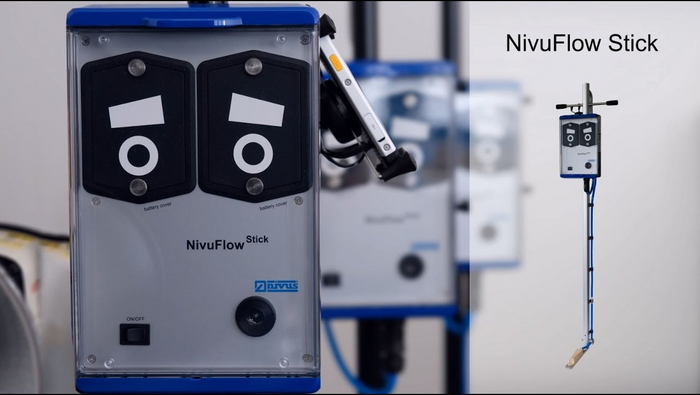

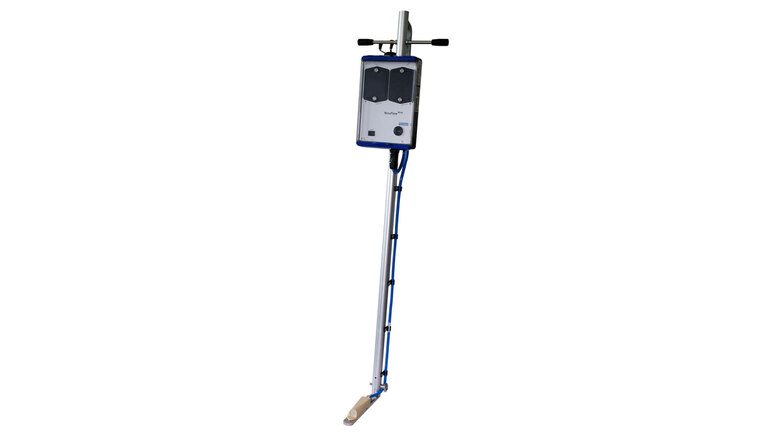

Der NivuFlow Stick ist ein mobiles Messsystem zur Abflussmessung in Fließgewässern (Flüssen, Bächen, Kanälen, etc.).

  • Vollständige Erfassung des Fließprofils
  • Integrierte hydrostatische Pegelmessung
  • Vollautomatische Berechnung der Abflussmenge
  • WLAN Kommunikation

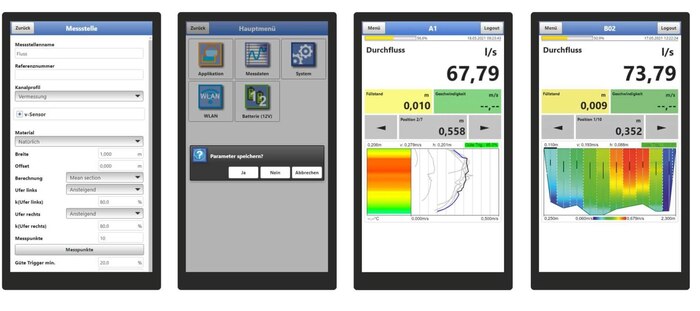

  • Browserbasierte Bedienung per Smartphone/Tablet/Laptop
  • Keine zusätzliche Software notwendig
  • Speicher für 1400 Abflussmessungen
  • Notizfeld mit 300 Zeichen
  • Selbstdiagnose der Sensorik & Messqualität

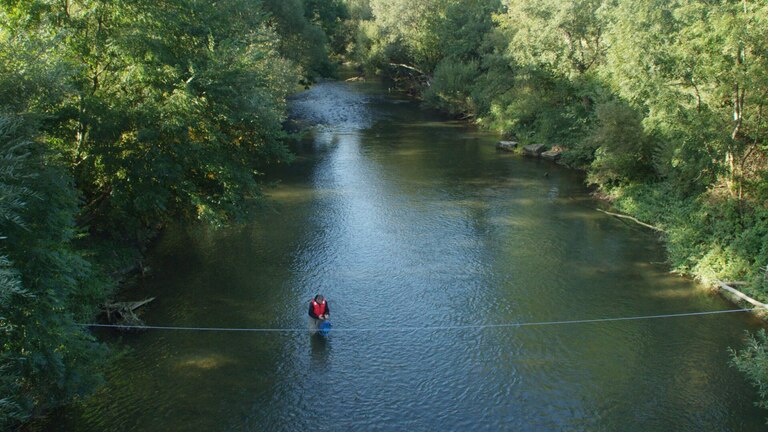

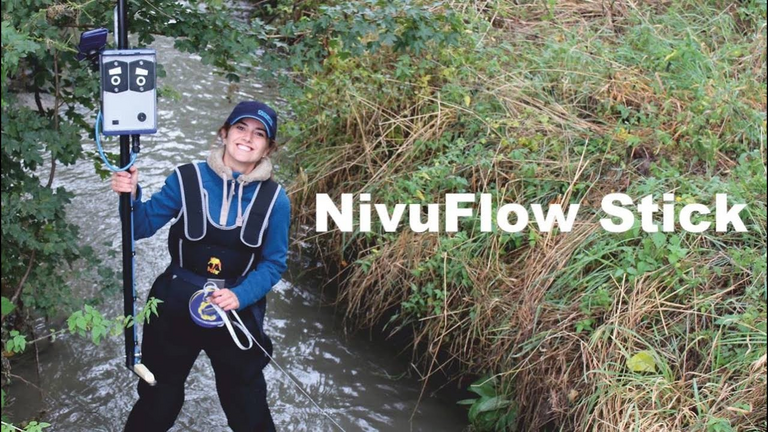

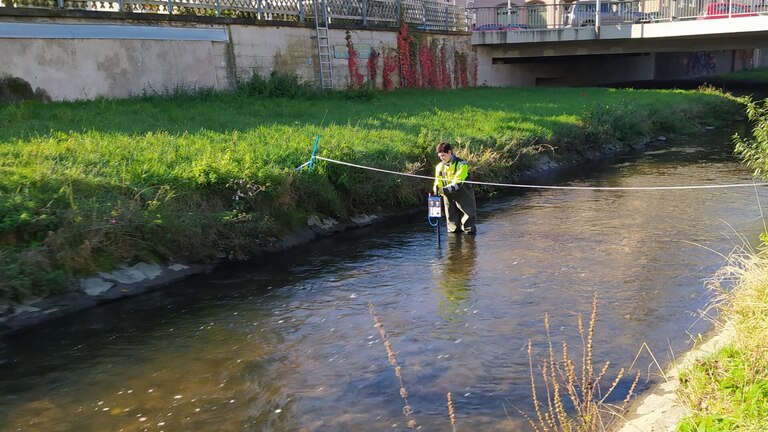

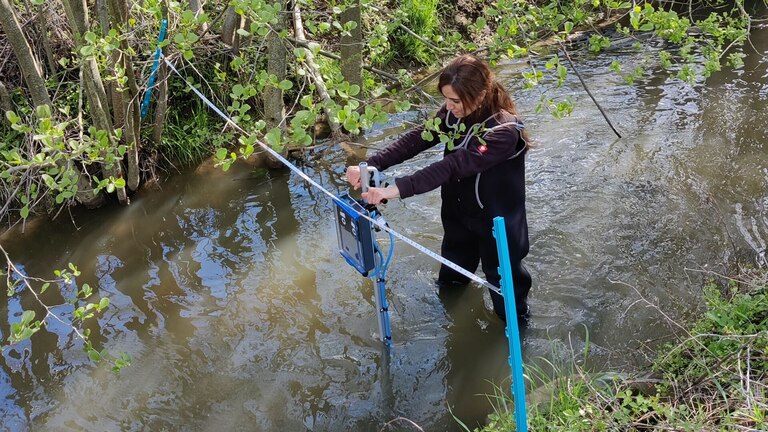

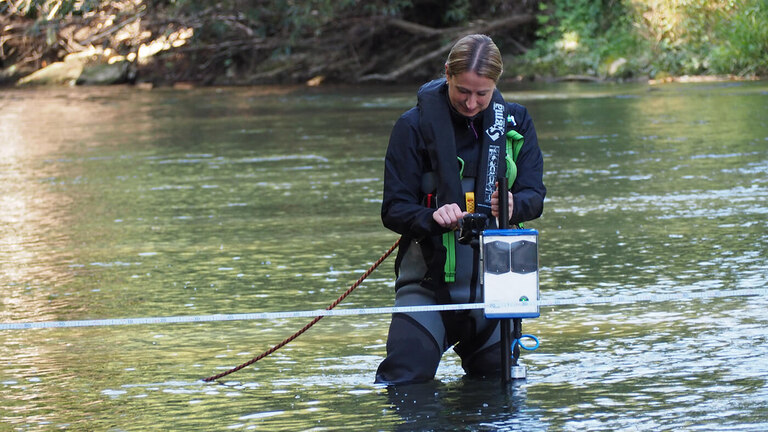

Der NivuFlow Stick ermöglicht zuverlässige und komfortable Abflussmessungen in Flüssen, Bächen und Ka­nälen.

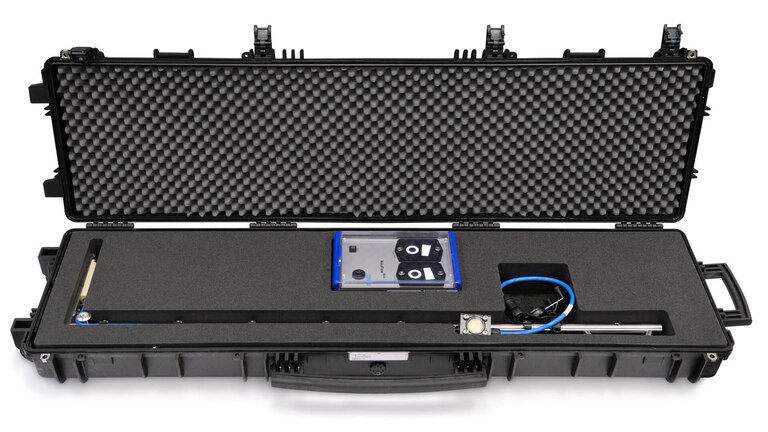

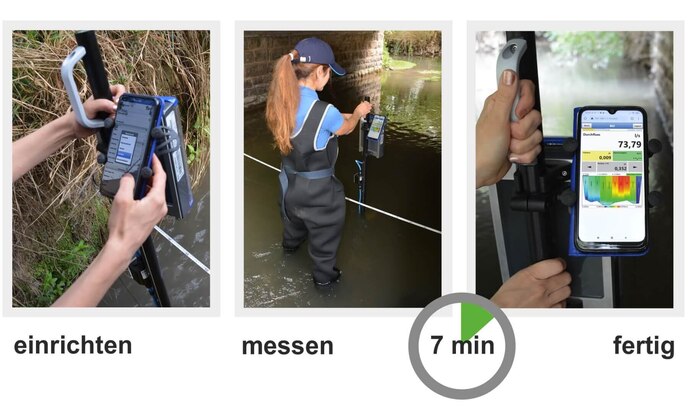

Das kompakte System ist problemlos in jedem PKW transportierbar und innerhalb von Sekunden einsatzbereit. Durch die komfortable Bedienung per Smartphone oder Tablet sind die

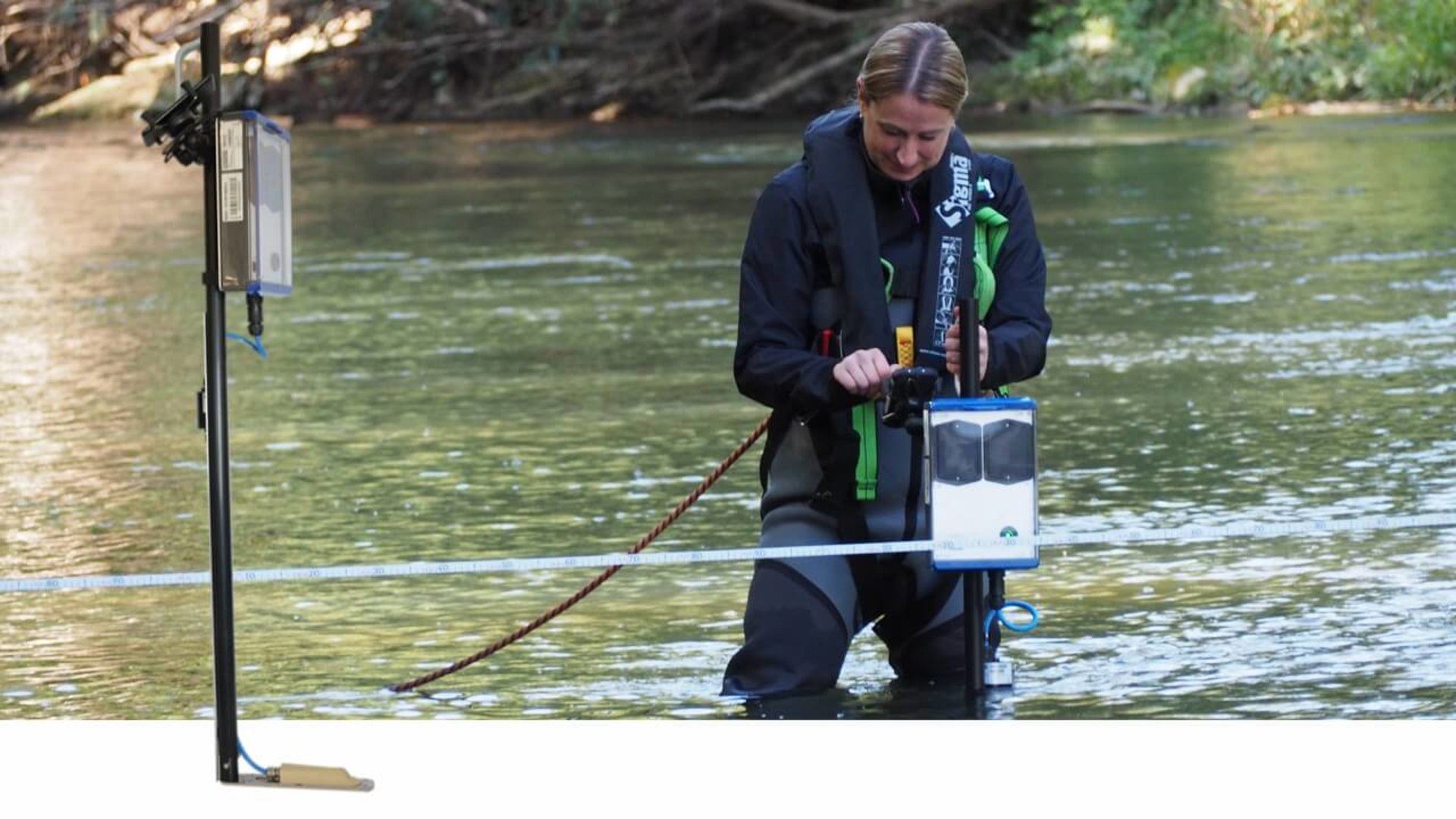

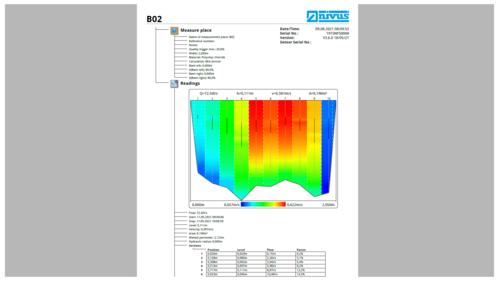

Messungen einfach und intuitiv. Mit einer kurzen Einweisung können auch Anwender, die noch nie mit diesem Gerät gearbeitet haben, sofort eine fehlerfreie und zuverlässige Messung durchführen. Das System enthält keine Verschleißteile und ist wartungsfrei. Alle Komponenten sind gewichtsoptimiert und kompakt an der Haltestange befestigt, womit die Handhabung im Wasser mühelos und sicher ist. Die gespeicherten Daten können per WLAN direkt vor Ort ausgelesen werden. Vorangegangene Messungen können geladen und visualisiert werden. Abweichungen in der Messqualität werden vom System signalisiert und die Qualitätsangabe immer in den Daten gespeichert. Das System ist in der Einfachheit der Bedienung und der Schnelligkeit, mit der eine Messung durchgeführt werden kann, weltweit einzigartig.

Messprinzip

Die Strömungsgeschwindigkeit wird durch das Ultraschall-Kreuzkorrelationsmessprinzip gemessen. Dank dieser Technologie kann der Sensor hochauflösend Geschwindigkeiten in verschiedenen Wassertiefen messen. Dies bringt einen großen Vorteil in Bezug auf die Messdauer sowie eine genauere Bestimmung der Strömungsgeschwindigkeitskurve. Unsere Kreuzkorrelationssensoren sind mit einer Druckmesszelle zur zuverlässige Füllstandsmessung ausgestattet.

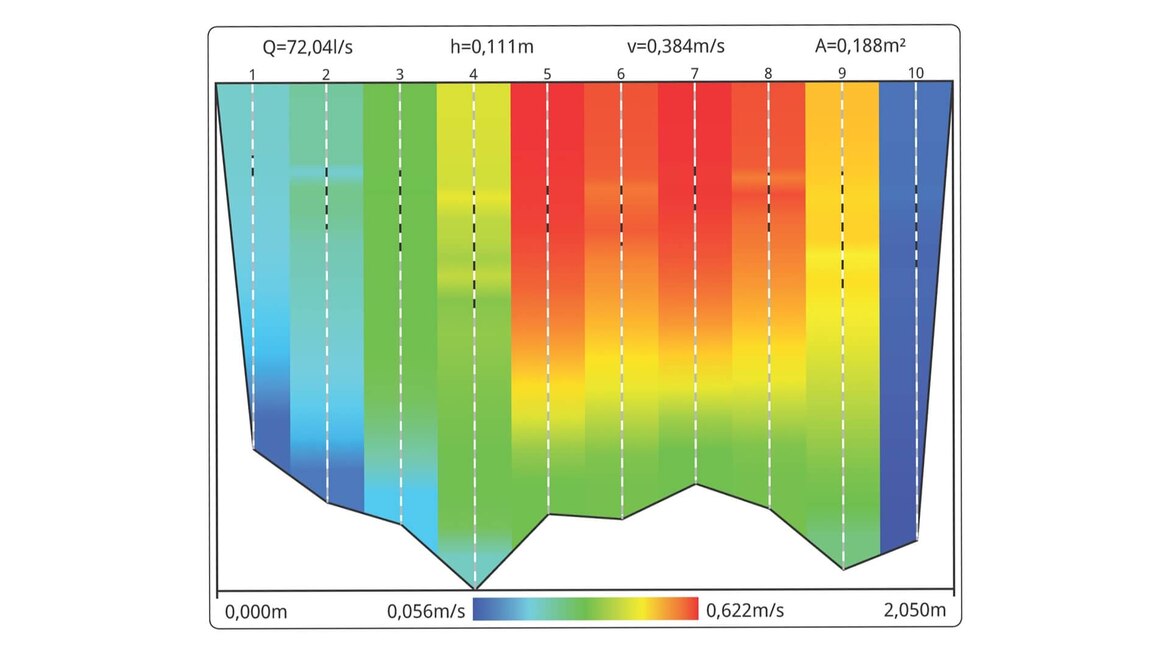

Im Medium vorhandene Streuer (Teilchen, Mineralien oder Gaseinschlüsse) werden mit Ultraschallimpulsen gescannt und als Echomuster abgespeichert. Im Millisekundenbereich erfolgen weitere Scans. Über die Laufzeit  des Ultraschalls wird  die Position der Teilchen ermittelt. Eine Korrelation der zeitversetzten Signale ermöglicht die Berechnung der Fließgeschwindigkeit. Daraus resultiert ein Profil der Fließgeschwindigkeiten vom Grund bis zur Oberfläche.

NivuFlow Stick arbeitet sehr genau und nutzt das Ultraschall-Kreuzkorrelations-Messprinzip. Diese findest du im Know-How Bereich

Vom kritischen Prüfer zum begeisterten Anwender:


„Sehr einfach und intuitiv zu bedienendes Gerät, schnelle zuverlässige Messung“



  • Umweltbehörden,
  • Universitäten,
  • Gewässerschutzbehörden

... und bald auch Sie?

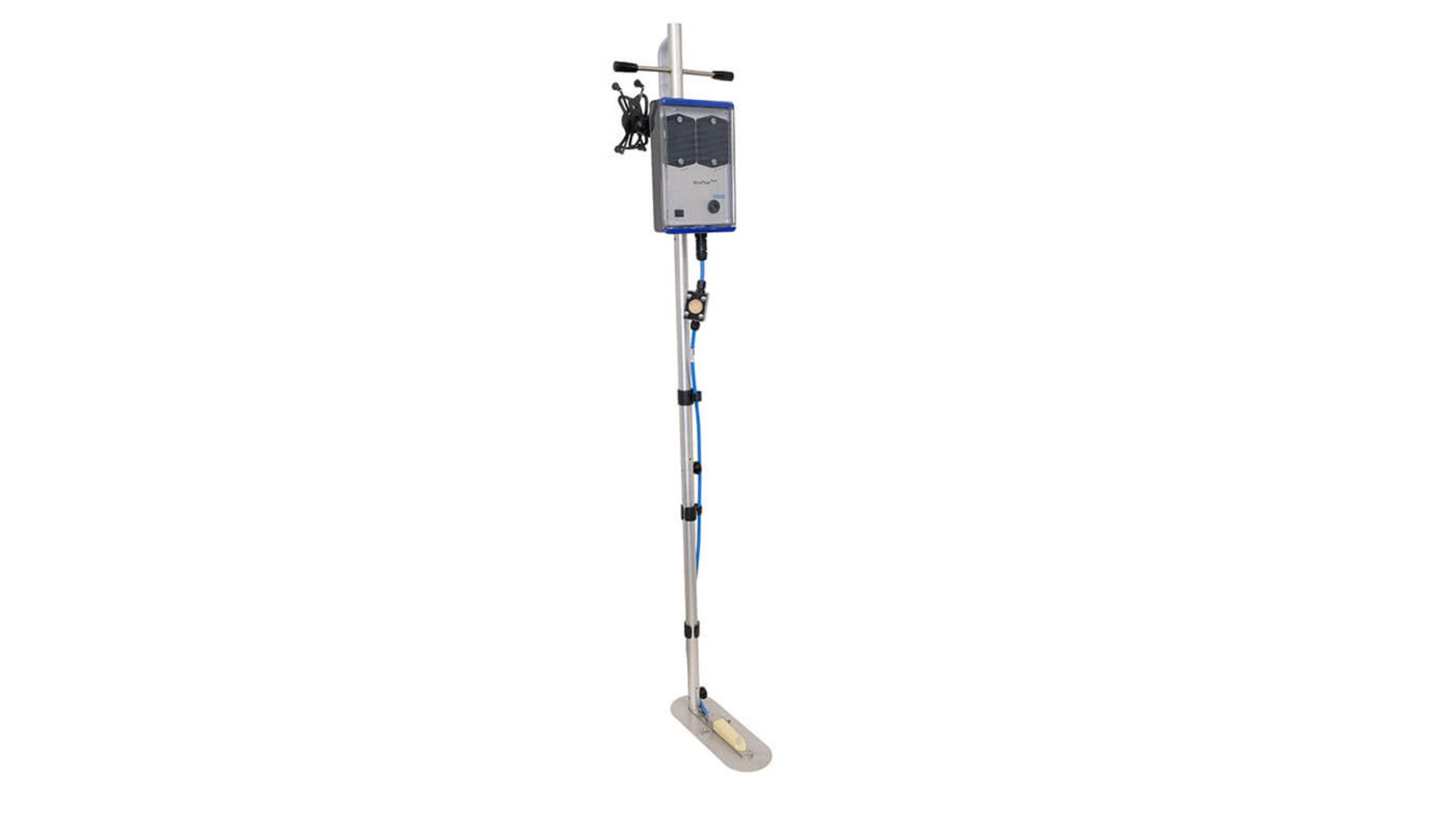

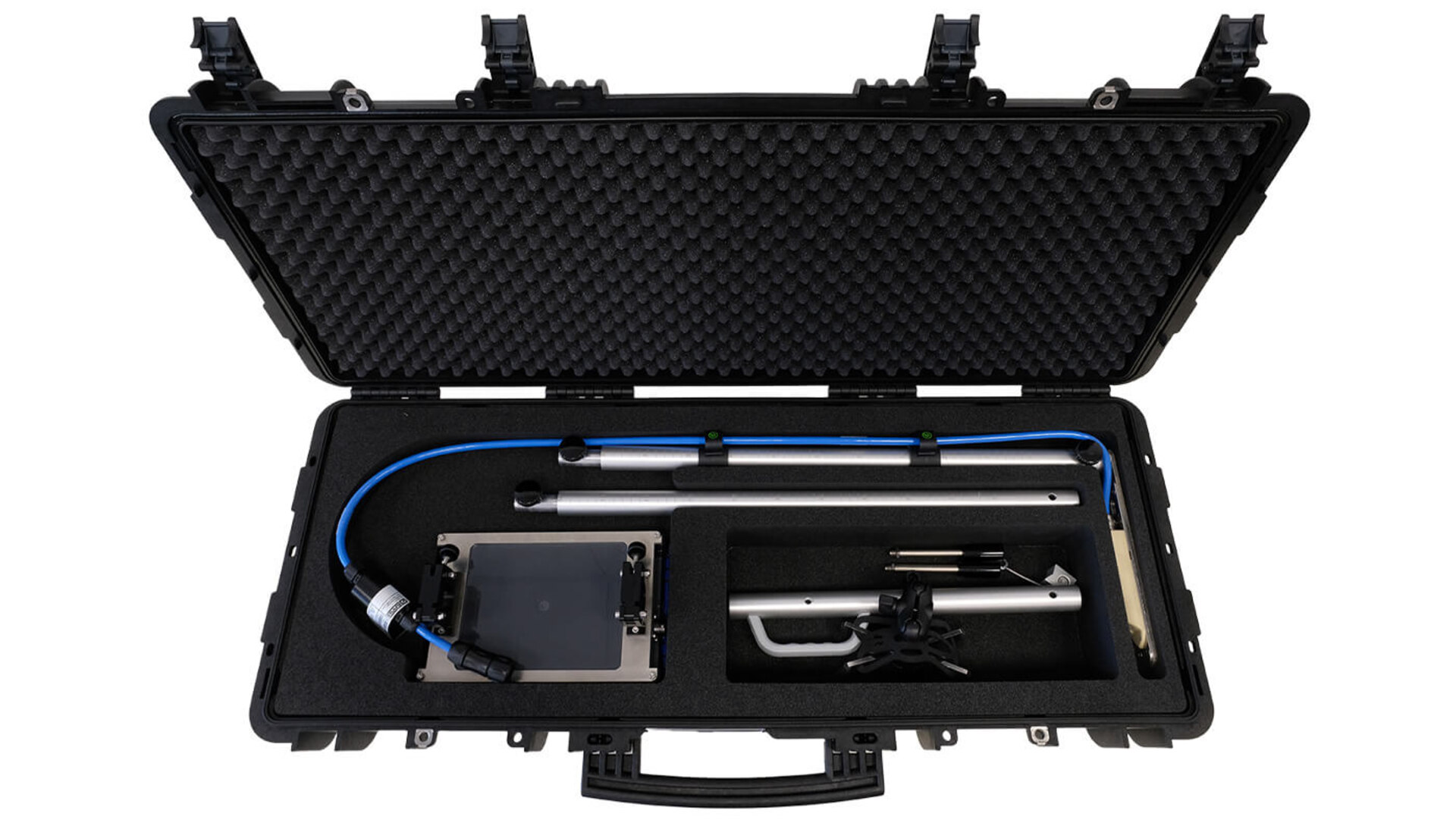

Zusammenbau der 3P-Stange

Die 3P-Stange ist ein Zubehör für den Einsatz bei Wasserständen bis zu 100 cm.

Technische Daten
Technische Daten
Tiefenmessung

Messbereich (Druckmesszelle): 0...5 m

Temperaturmessung

Auflösung 0,01°C, Genauigkeit 0,1°C

Geschwindigkeitsbereich

Geschwindigkeit Messbereich -1 m/s….+ 6 m/s

Geschwindigkeit Auflösung 0,001m/s

Geschwindigkeit Genauigkeit 1 %

Auflösung

Tiefenmessung: 1 mm

Genauigkeit

Tiefenmessung:  < 0,5 % des Endwertes

Akustik Frequenz

1MHz ... 3MHz

Mediumstiefe

Mindestens 30 mm über Sensor

Maximale Eintauchtiefe: bis zu 100 cm mit speziellem Zubehör

Temperaturmessung

Auflösung 0,01°C, Genauigkeit 0,1°C

Datenspeicher

1400 Abflussmessungen

Datenübertragung

Download über WLAN

Betriebstemperatur

-30…+70°C

Lagertemperatur

-30…+70°C

Versorgung

8xAA Batterien oder Akku

Standzeit

12h Dauerbetrieb (bei Betrieb mit 2650 mAh Akkus)

Schutzgrad Gehäuse

IP67

Schutzgrad Sensor

IP68

Messprinzip

• Ultraschall-Kreuzkorrelation (Fließgeschwindigkeit)

• Hydrostatisch (Tiefenmessung)

Technische Änderungen vorbehalten.

Download

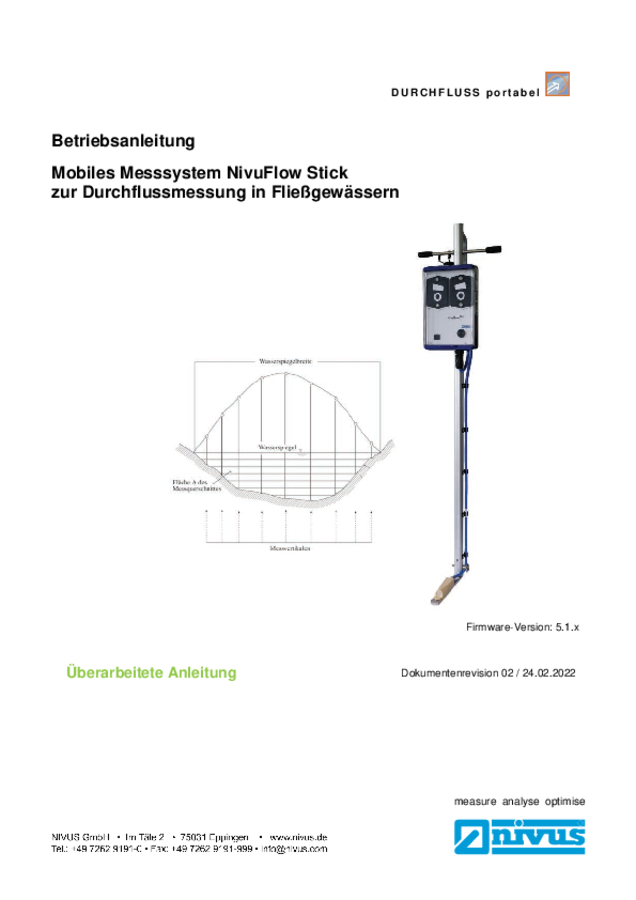

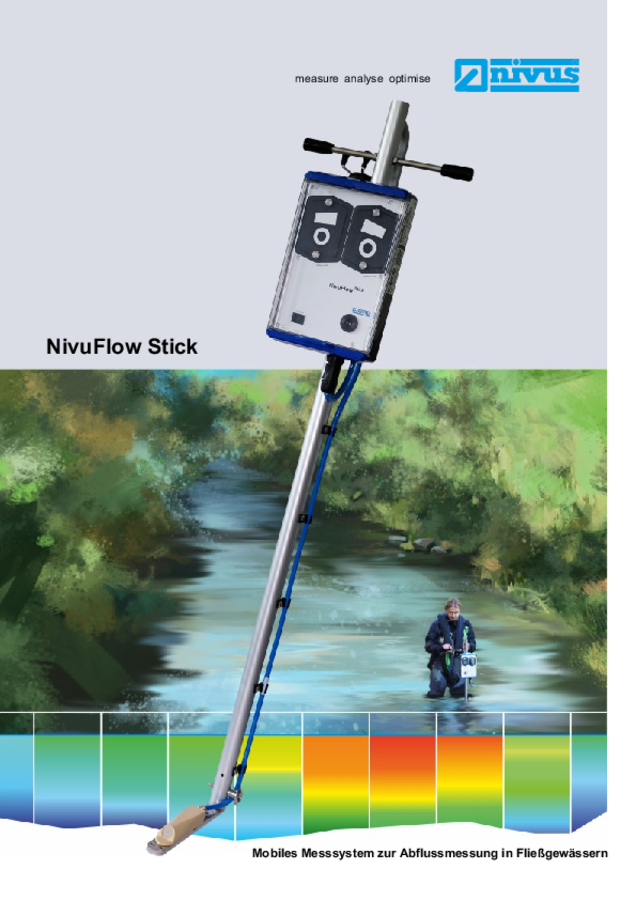

Betriebsanleitung "Nivuflow Stick - Mobiles Messsystem zur Durchflussmessung in Fließgewässern" Rev. 02

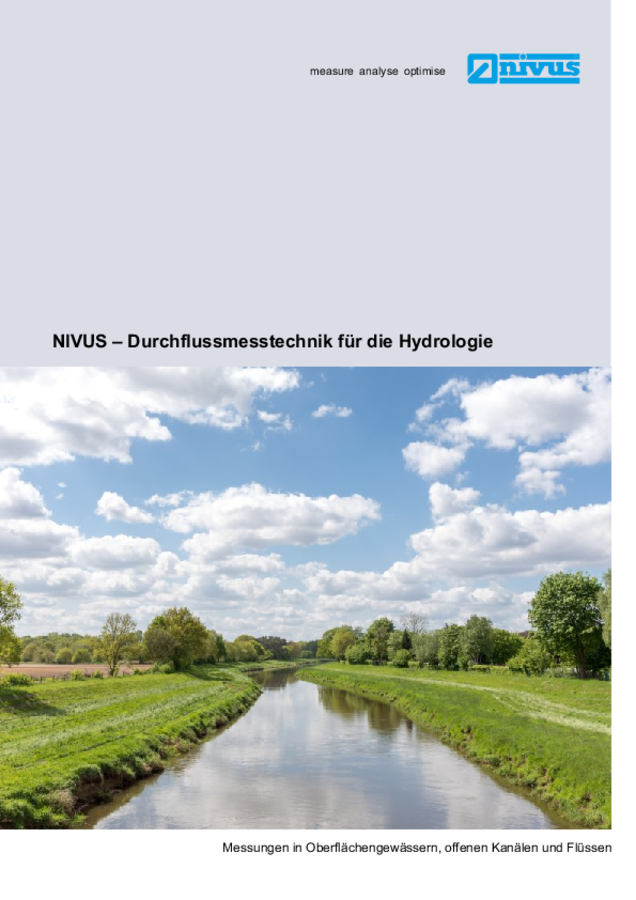

Durchflussmesstechnik für die Hydrologie

Messungen in Oberflächengewässern, offenen Kanälen und Flüssen

Declaration of Conformity "Portable flow measurement transmitter NivuFlow Stick"

EU Declaration of Conformity "Portable flow measurement transmitter NivuFlow Stick"



Déclaration de conformité "Débimètre portable NivuFlow Stick"

Déclaration de conformité UE "Débimètre portable NivuFlow Stick"

Konformitätserklärung "Portabler Durchflussmessumformer NivuFlow Stick"



Ausschreibungstext NivuFlow Stick

Netzunabhängige portable Abflussmessung in Oberflächengewässern sowie leicht bis stark verschmutzten Medien.
