Füllstandssensoren

OCL Luftultraschallsensor

Artikel Nr. OCL

zur Teilfüllstandmessung bei einer Durchflussmessung

Intelligenter Luftultraschallsensor für Anschluss an Durchfluss-Messumformer wie z.B. NivuFlow 750, OCM Pro und PCM zur berührungslosen Füllstandmessung bei teilgefüllten Durchflussmessstellen.

Beschreibung
  • Direkter Sensoranschluss an Durchflussmessumformer wie z.B. NivuFlow 750, OCM Pro und PCM
  • Kleine Bauhöhe
  • Geringer Blockabstand
  • Digitale Echoverarbeitung und Linearisierung
  • Schmaler Abstrahlwinkel
  • Optimierte Bauform für kleinere Rohre
  • Einfache Montage mittels Rohrmontagesystem oder direkte Befestigung mittels Schrauben
  • Ansicht von Echoprofilen im Messumformer
  • Integrierte Temperaturkompensation
  • ATEX-Zulassung für Ex-Zone 1

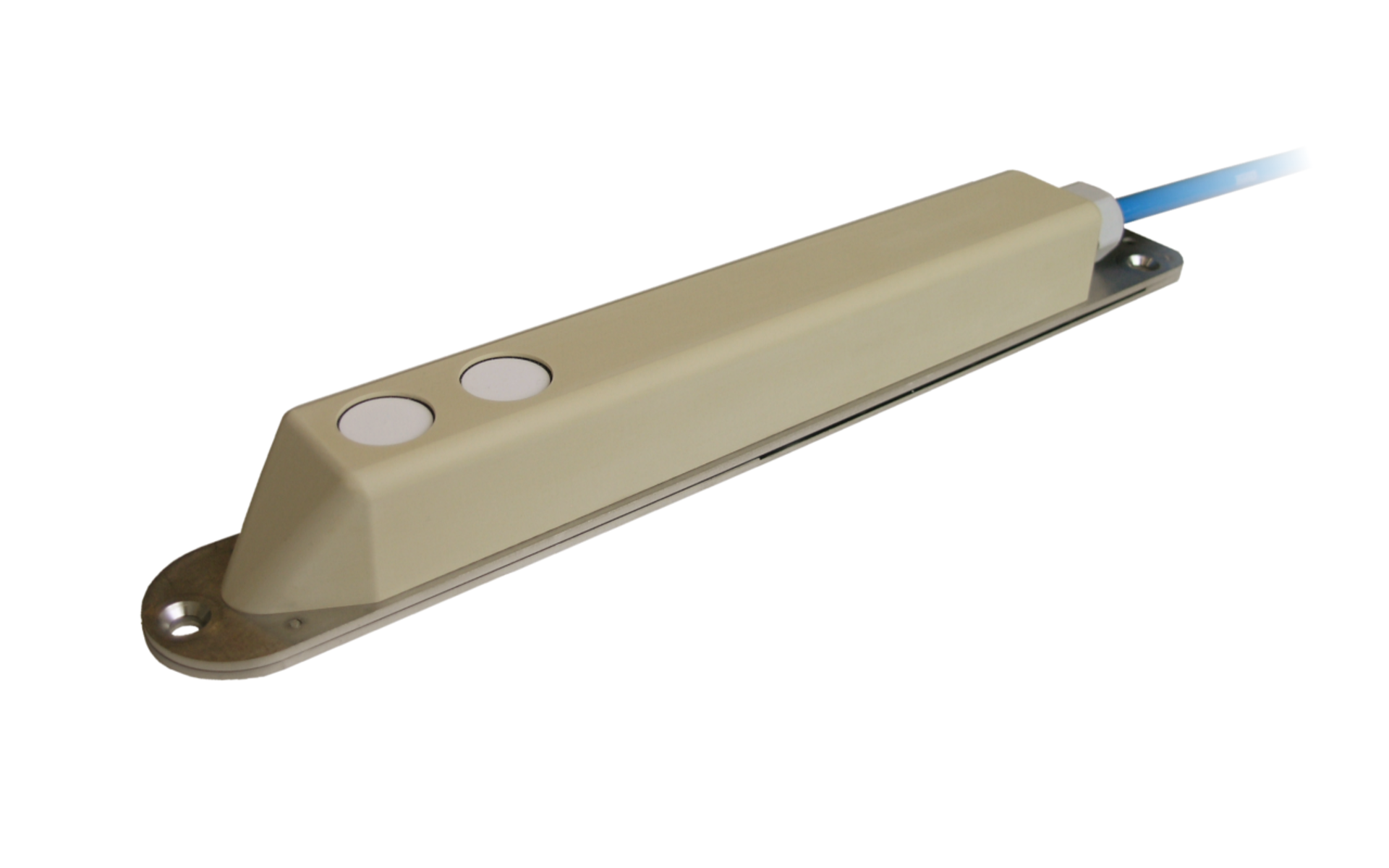

Der kompakte Luftultraschallsensor Typ OCL ist für den direkten Anschluss an stationäre und portable Durchflussmessumformer wie z.B. NivuFlow 750 und PCM entwickelt worden.
Seine schlanke Bauform prädestiniert ihn für den Einsatz im Scheitel von kleineren und größeren Rohren, an der Kanaldecke oder anderen Konstruktionen.
Der geringe Blockabstand gestattet eine Messung von variablen Füllständen in Durchflussapplikationen bis fast zur Vollfüllung. Die integrierte Temperaturmessung gewährleistet dabei über den gesamten, sehr großen Messbereich eine sehr hohe Genauigkeit.
Eine ATEX-Zulassung in Ex Zone 1 ist selbstverständlich.

Technische Daten
Allgemein
Messunsicherheit

o < +/- 0,5% vom Messbereich bzw. +/- 5 mm vom Messwert (größerer Wert gilt)

Blockdistanz (ab Montageplatte)

14 cm

Messbereich Füllstand

0 bis 200 cm

Bauform

Keilsensor

Kabellängen

10/15/20/30/50/100 m

Betriebsdruck

max. 1 Bar

Lagertemperatur

-30°C bis +70 °C

Einsatztemperatur

-20°C bis +50 °C (+40 °C in Ex Zone 1)

Ex-Zulassung

II 2 G Ex ib IIB T4 Gb (ATEX)

Ex ib IIB ic (IECEX)

Schutzart

IP 68

Messfrequenz

120 KHz

Messprinzip

o Ultraschall - Laufzeit

Technische Änderungen vorbehalten.

Downloads

Technische Beschreibung Korrelationssensoren

Technische Beschreibung für Korrelationssensoren und externe Elektronikbox

Montageanleitung Korrelationssensoren und Dopplersensoren

Anleitung für die technisch richtige und sichere Montage

Zeichnung Rohrsensor mit Absperrkugelhahn

Rohrsensor montier mittels Befestigungselement, Absperrkugelhahn und 1 ½“ Anschweißstutzen

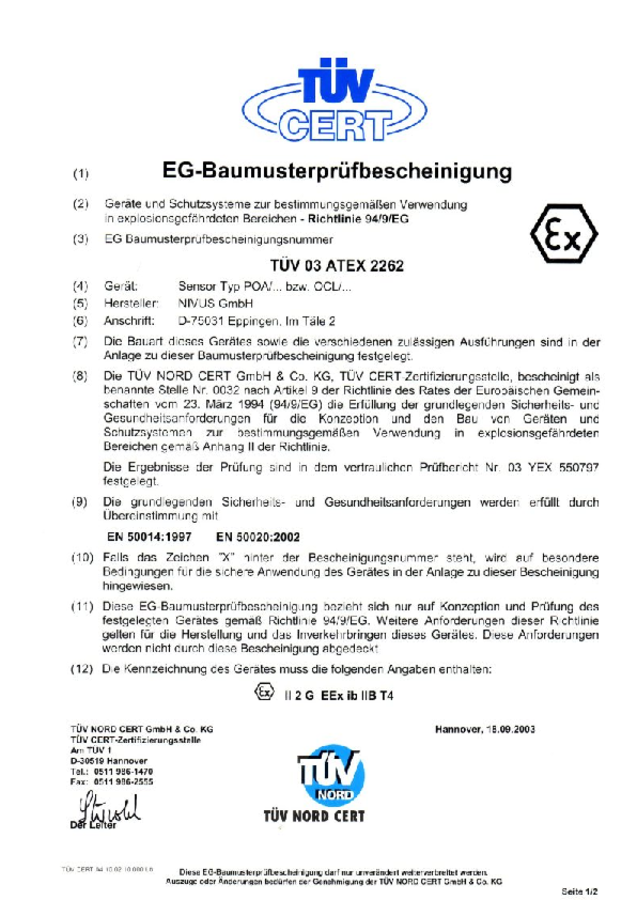

EG Baumusterprüfbescheinigung Aktivsensoren

EG Baumusterprüfbescheinigung Aktivsensoren inkl. Ergänzungen

Konformitätserklärung Ultraschall-Aktivsensoren POA / OCL / CS2

Ultraschall-Aktivsensoren POA / OCL / CS2

Konformitätserklärung Ex Ultaschall-Aktivsensoren POA / OCL / CS2

IECEx Konformitätserklärung "Sensors type POA, OCL and CS2"
