Applikation

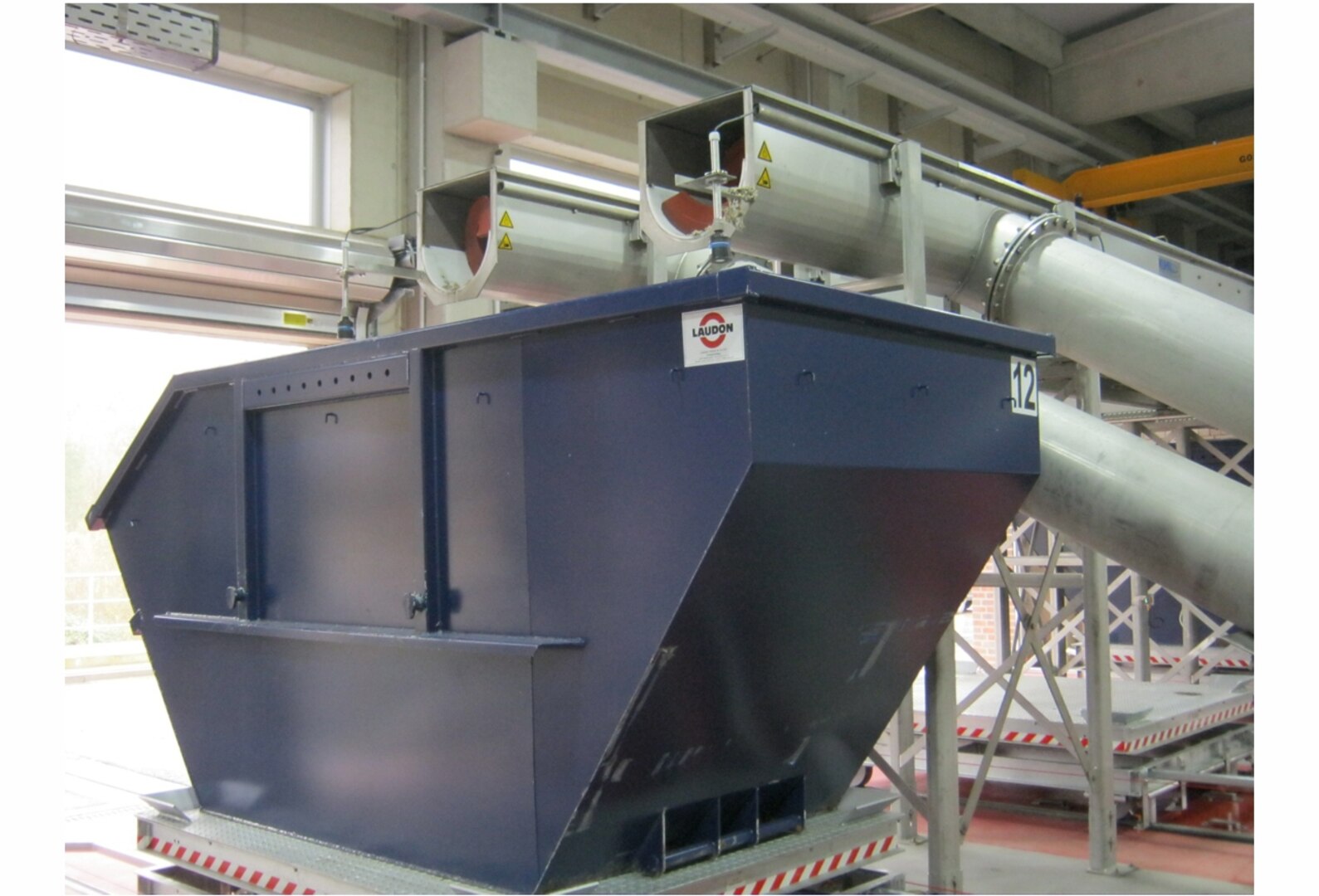

• Rechencontainer 2,5 x 2,5 x 4,0 m (B x H x T)
• Medium: Feststoffgemisch
• Schüttkegel mit undefiniertem Schüttwinkel
• Ex-Zone 1

Aufgabenstellung

• Erfassung des Füllstandes im Rechencontainer zur Überfüllungsüberwachung und Steuerung des Behälterwechsels
• Berührungslose Messung
• Direkter Anschluss des Sensors an SPS ohne zusätzlichen Messumformer und Trennbarrieren
  Preiswerte und zuverlässige Lösung

Lösung

• Es wurde der berührungslose intelligente 2-Leiter-Ultraschallsensor Typ i-06 Ex eingesetzt.

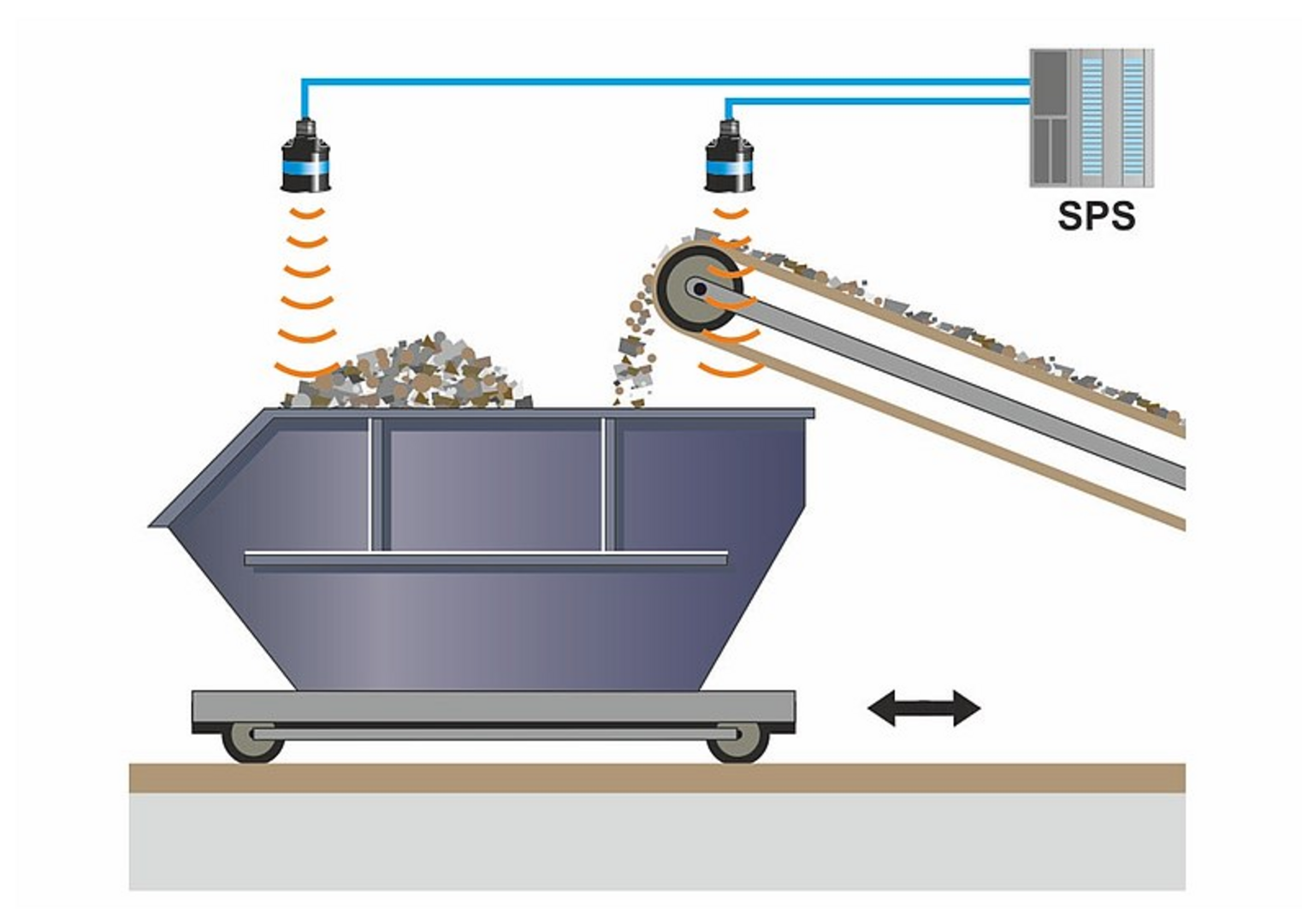

• Auf Grund der großen Behältertiefe und der meist steilen Schüttkegel wurden 2 Sensoren mit Ausrichteeinheit am Anfang und am Ende des Behälters eingesetzt.
