Durchflussmessung in sedimentbehaftetem Kanal
Kläranlagen - Zulaufbereich
Applikation
- Betonierter Rechteckkanal 1,4 x 1,2 m (B x H)
- Teilfüllung
- Langsame Fließgeschwindigkeiten, dadurch Sedimente auf dem Kanalboden
Aufgabenstellung
- Kontinuierliche Messung der Zulaufmenge zur Kläranlage
- Berücksichtigung der variablen Sedimentation auf dem Gerinneboden zur Gewährleistung einer EKVO-konformen maximalen Messabweichung von 5 %
- Einbau und Wartungsmöglichkeit der Anlage unter Betriebsbedingungen
Lösung

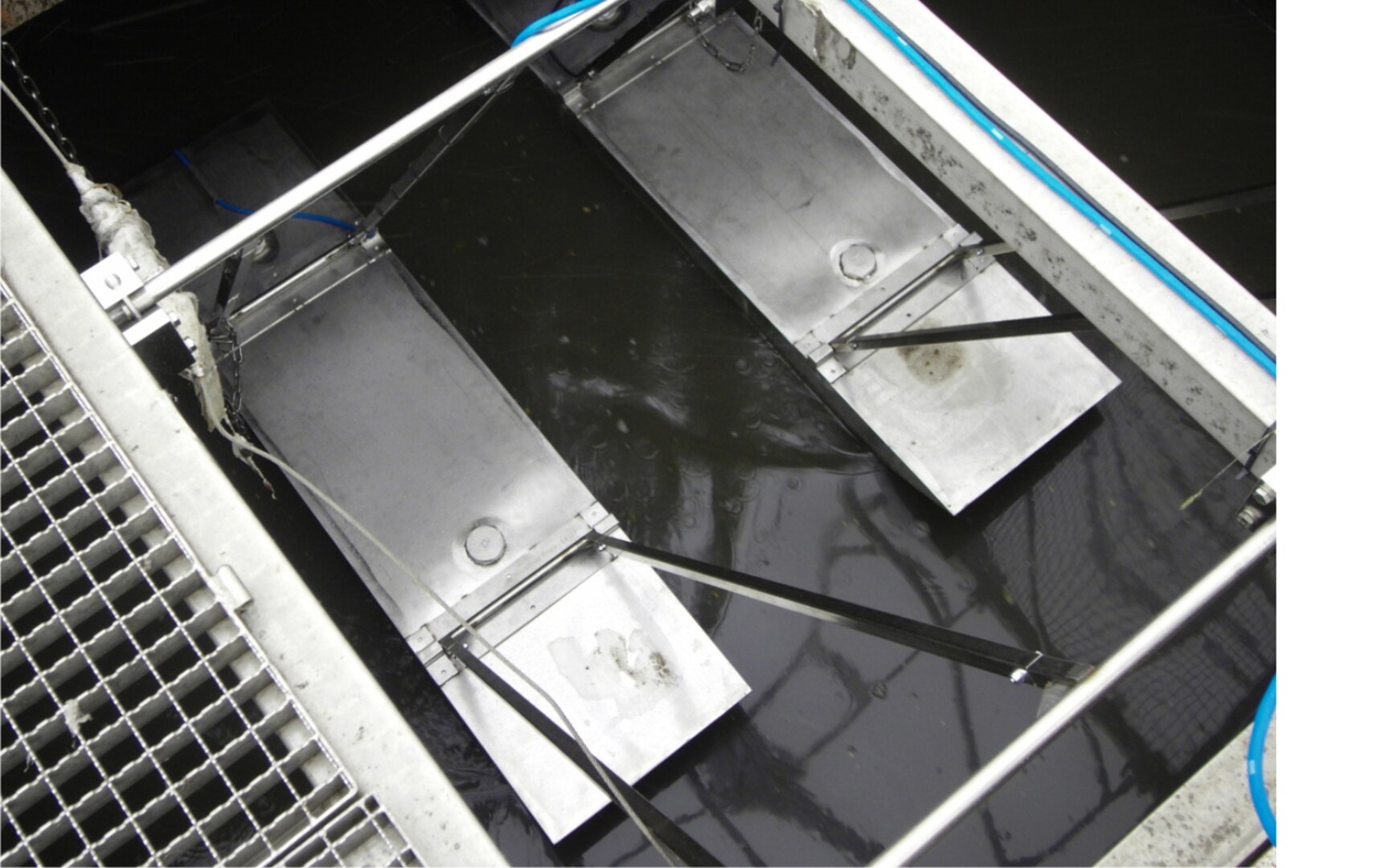

- Für diese Applikation wurde eine schwimmende Messanordnung realisiert. Die Durchflusserfassung erfolgt dabei mittels Kreuzkorrelationsmessung (NF 750).

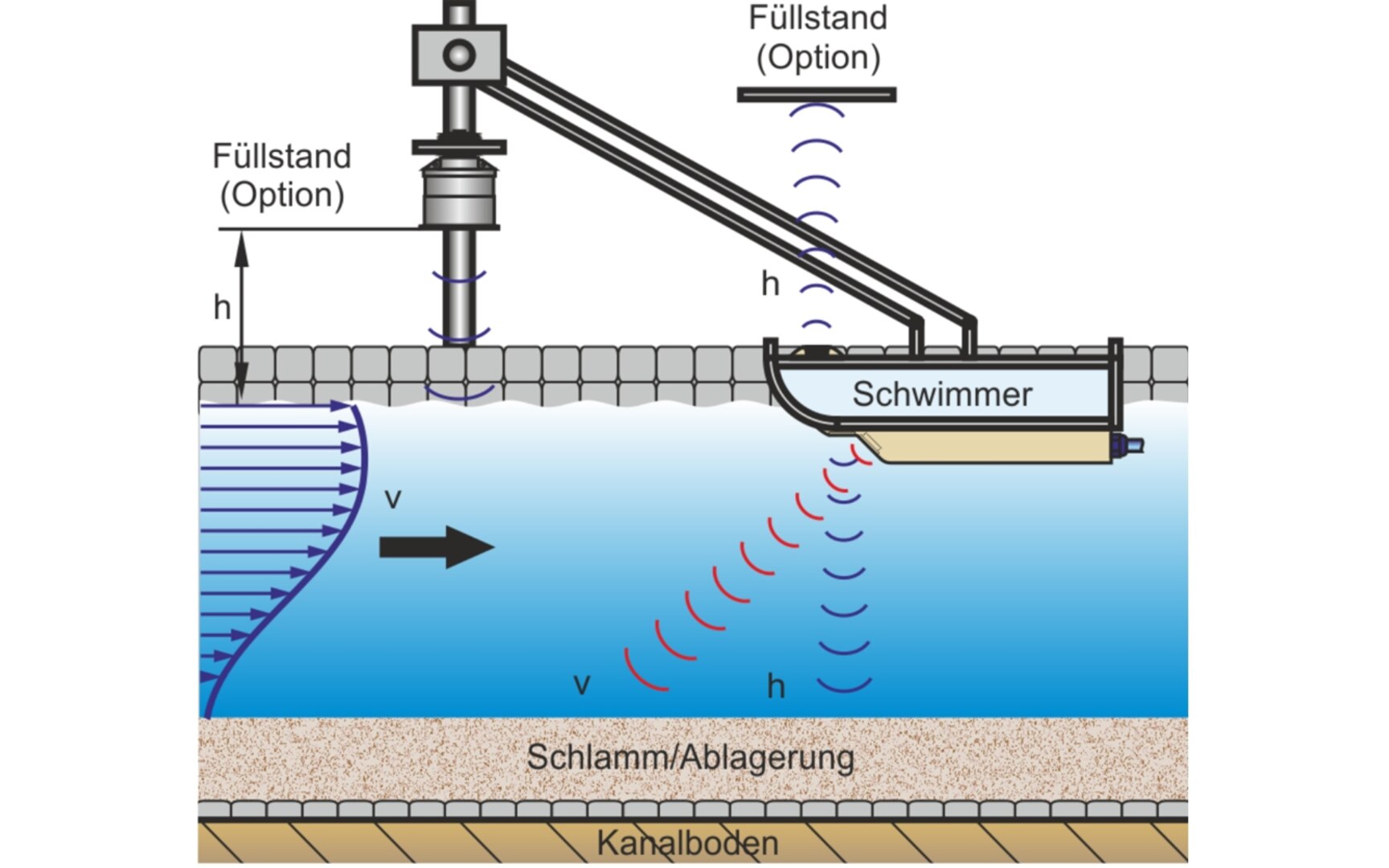

- Der schwimmende Sensor erfasst die Fließhöhe sowie das Strömungsprofil und berechnet daraus die Abflussmenge. Eine sich bildende Sedimentschicht wird automatisch erfasst und kompensiert.
Vorteile
- Die Fertigung der mechanischen Komponenten konnte nach Vorgaben von NIVUS kostengünstig vom Auftraggeber in Eigenregie übernommen werden.
