Durchflussmessung - Ersatz eines defekten MID
Kläranlagen - Zulaufbereich
Applikation
- Rohr aus Stahlguss DN 700
- Vollfüllung
- Defektes vorhandenes MID in der Rohrleitung
Aufgabenstellung
- Kostengünstige Montage der neuen Durchflussmessung
- Möglichst Vermeidung der Demontage des defekten MID (Kosten)
- Keine Unterbrechung des laufenden Betriebes
Lösung
- Als stationärer Durchflussmessumformer eignet sicht unser NivuFlow 750. Dazu wurde ein rohrförmiger Fließgeschwindigkeitssensor mit Ultraschall-Kreuzkorrelationsverfahren ausgewählt.

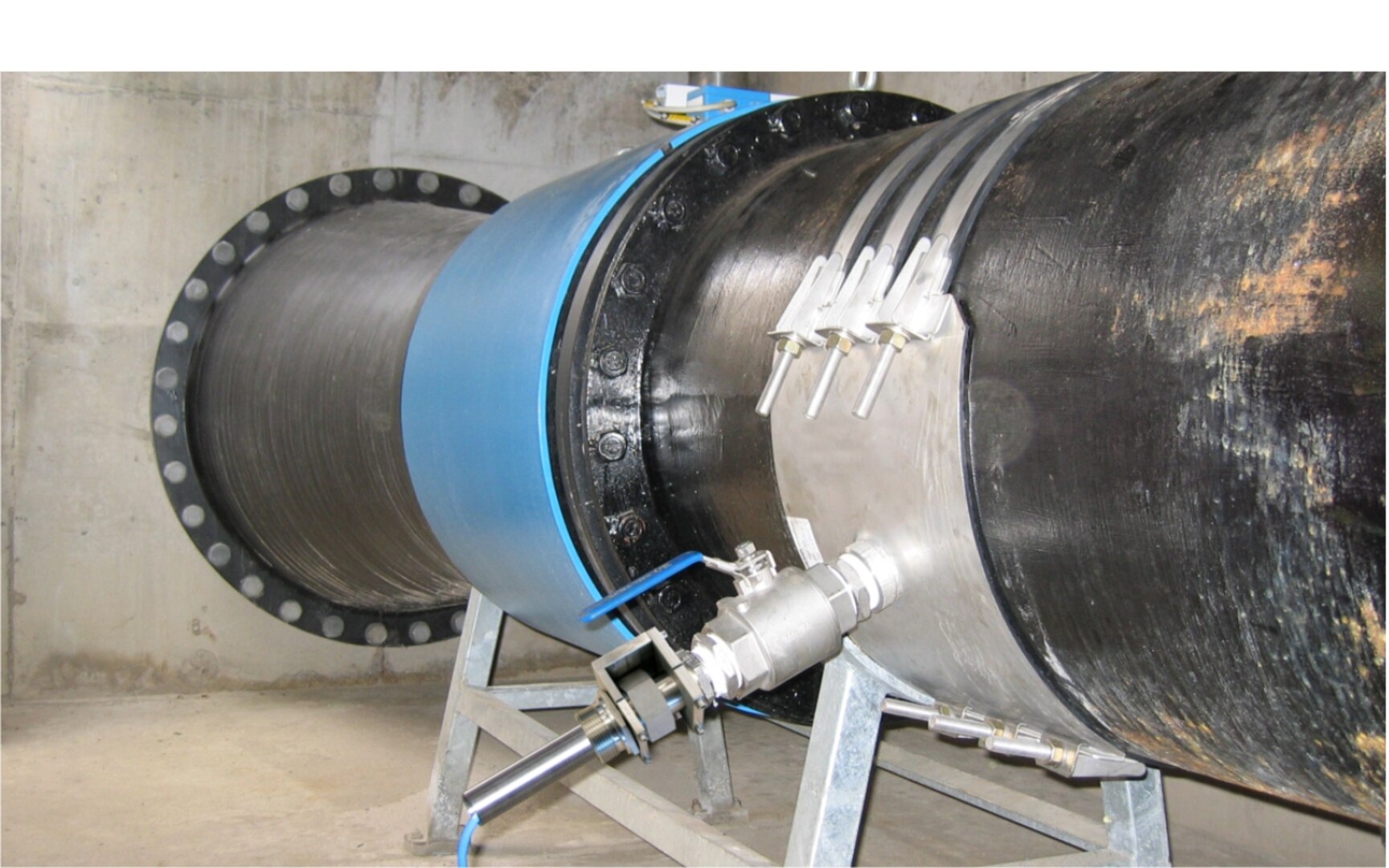

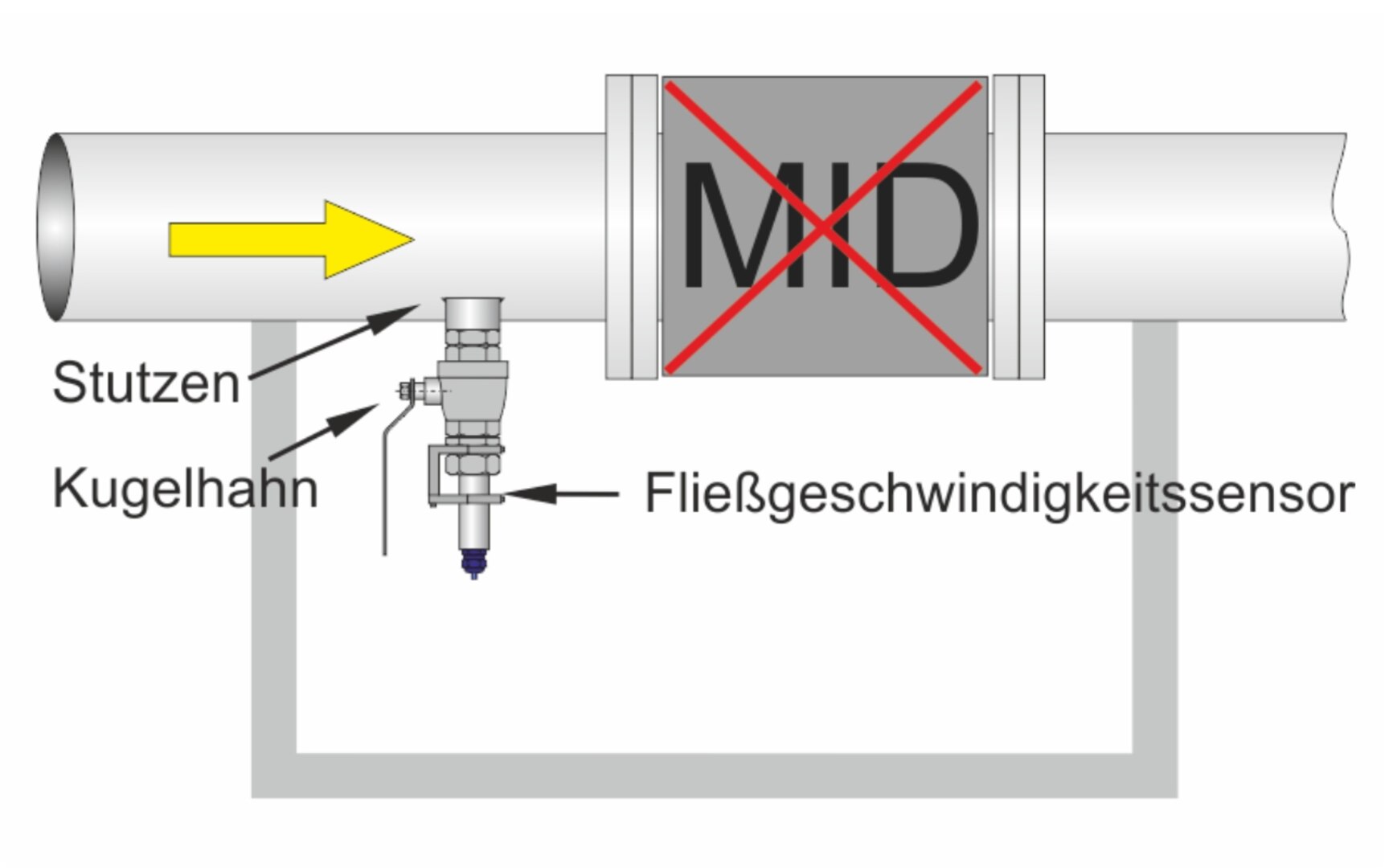

- Vor dem defekten MID wurde ein Spannsystem mit Stutzen und Kugelhahn auf der Rohrleitung befestigt.
- In das vorhandene Rohr wurde durch den Stutzen des Spannsystems hindurch ein Loch gebohrt und der Sensor eingeschraubt.
Vorteile
- Einfache und unkomplizierte Nachrüstung innerhalb kürzester Zeit
- Kostenersparnis, da keine Demontage des alten Messsystems notwendig ist
- Keine Unterbrechung des laufenden Betriebs
- Hohe Genauigkeit und Zuverlässigkeit
- Höhere Genauigkeit bei minimalen Fließgeschwindigkeiten, z.B. bei Nachtminimummessung
