Durchfluss großer Kläranlagenzulauf
Kläranlagen - Zulaufbereich
Applikation

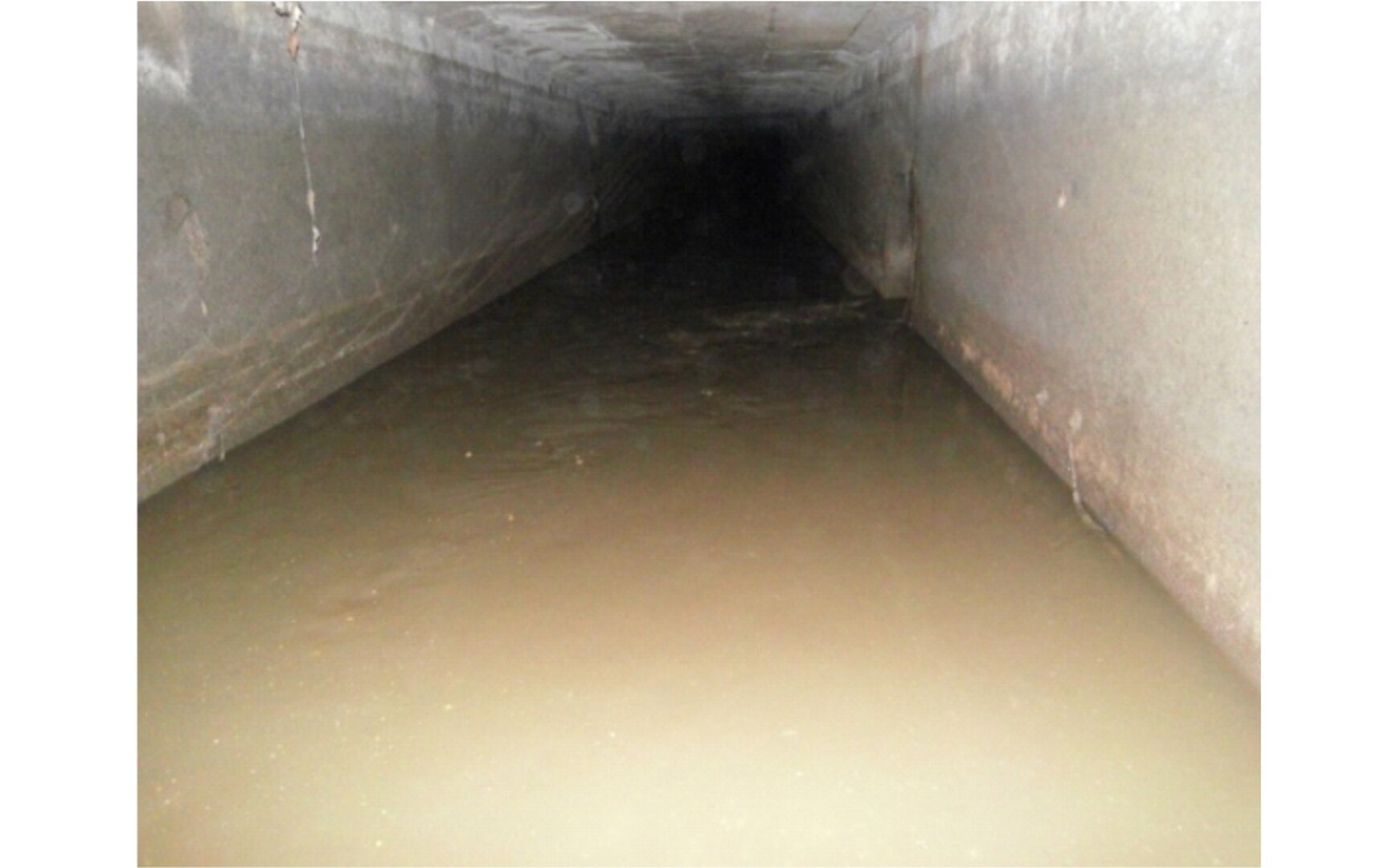

- Betoniertes, gegliedertes U-Profil, 2,5 x 2,5 m (B x H) mit Trockenwetterrinne
- Teilfüllung
- Sehr hohe Abflussdynamik
- Sedimentationsgefahr bei Nachtzufluss
Aufgabenstellung
- Erfassung der Durchflussmenge zur Kläranlage
- Möglichst genaue Messung trotz sehr hoher Abflussdynamik mit Füllständen zwischen 40 – 200 cm
Lösung

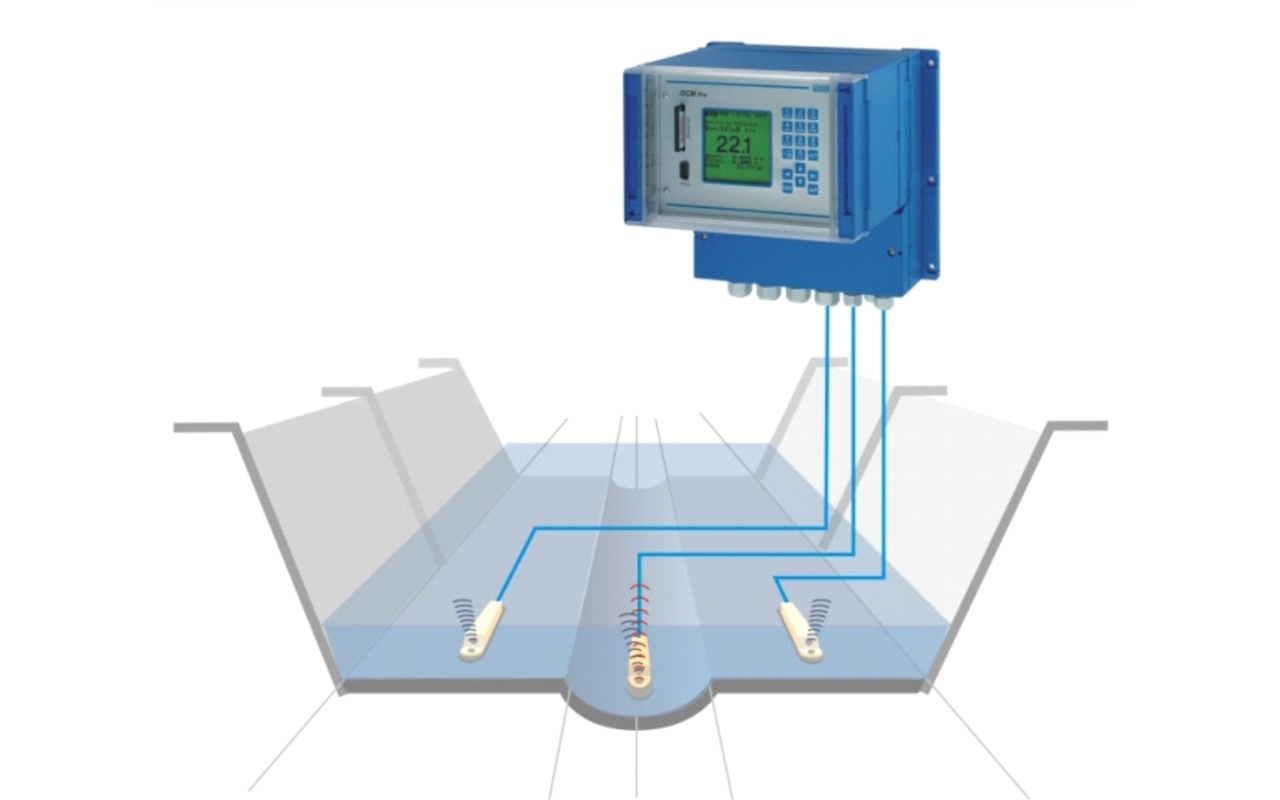

- Es kam das Messsystem vom Typ NF 750 M3 mit 3 Fließgeschwindigkeitssensoren CS2 zum Einsatz.
- Wegen Sedimentationsgefahr erfolgte der erhöhte Einbau der Sensoren auf Keilen.
- Ein direkt am Sensor montierter Kabelschutz verhindert Beschädigungen durch Rattenbiss u.ä.
Vorteile
- Unkomplizierte Programmierung durch voreingestellte Gerinnegeometrien im Messumformer
- Einhaltung der geforderten Genauigkeit durch Anwendung von 3 Fließgeschwindigkeitssensoren
- Hohe Messwertauflösung durch Nutzung von 2 Analogausgängen mit unterschiedlicher Skalierung für Trockenwetter und Regenwetter
